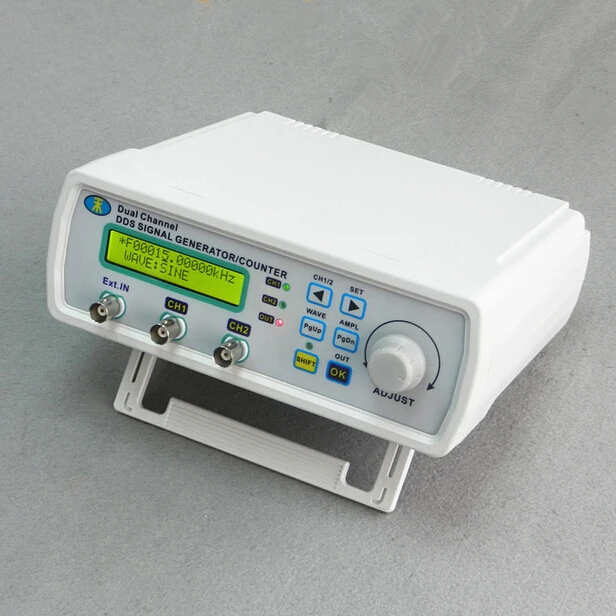

MHS 5200A Высокоточный цифровой DDS двухканальный генератор источника сигналов

MHS-5200A Высокоточный цифровой DDS двухканальный источник сигнала Генератор произвольной формы частотомер 200MSa/s 6 МГц





Описание продукта:

Генератор сигналов произвольной формы DDS серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить анти-помехи и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая строчка отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерировании сигнала, сканировании формы волны, измерительных параметрах и т. д. это идеальный инструмент для тестирования или измерения для инженера электроники, электронной лаборатории, обучения и исследования.

Особенности:
Может выводить произвольные формы и обычные функциональные формы сигналов (Синусоидальная/Треугольная/квадратная/sawtooth волна и TTL сигнал).
Все функции контролируются цифровым способом, точны и стабильны.
Двухканальный выход, может работать в синхронизации, разность фаз регулируется.
С функцией линейной развертки (макс. до 999 с) и логарифмической частотной развертки.
Сигнал обоих каналов имеет встроенный изысканный аттенюатор-20 дБ для достижения минимального разрешения амплитуды 1 мВ.
С функцией смещения постоянного тока 120% ~ + 120%.
4 TTL выход (разность фаз регулируется).
Имеет Измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса, измерения рабочего цикла и функции подсчета.
С интерфейсом USB, после подключения к ПК, ПК можно использовать для управления прибором.

Технические характеристики:

Проект Параметры Основные характеристики Частотный диапазон Синусоида

Обычные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц

Прямоугольная волна 0,01 Гц ~ 6 МГц Треугольной формы волны 0,01 Гц ~ 6 МГц Пилообразный сигнал 0,01 Гц ~ 6 МГц Произвольной формы 0,01 Гц ~ 6 МГц TTL цифровой сигнал волны 0,01 Гц ~ 6 МГц Выход модуляции Частота развертки Типы сигналов Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, CMOS цифровая сигнальная волна и произвольная форма волны Сигналов длина 2048 точек Частота дискретизации 200MSa/s Амплитуды сигнала разрешение 12 бит Минимальное разрешение частоты 10 МГц Частота ошибок +/-5*10 ^(-6) Стабильность частоты +/-1*10 ^(-6) Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p(12 МГц или меньше)

15mVp-p ~ Vp-p(12 МГц и выше)

Выходное сопротивление 50Ω(+/-10%) Разрешение амплитуды

1mVp-p (-20 дБ затухание)

10mVp-p (без затухания)

Офсетная печать диапазон -120% ~ 120% (соотношение смещенного напряжения и амплитуды сигнала) Смещения разрешение 1% Фазы диапазон 0 ~ 359 ° Фазы разрешение 1 ° Синусоида Гармонических прибыл системы 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) Искажение <0.8%(20 Гц ~ 20 кГц) Прямоугольная волна Подъемный вместе времени ≤ 20ns Выброс ≤ 10% Рабочий цикл диапазон регулировки 0% ~ 99.9% TTL Подъемный вместе времени ≤ 20ns Низкий уровень <0,3 V Высокий уровень 1 В ~ 7,5 в Произвольной формы Кол-во 16 Глубина памяти/группа 1KB/16 Сканирования Режим сканирования Линейный развертки, бревна развертки Время сканирования 1s-999s Диапазон сканирования Он определяется настройками параметров развертки Внешние измерения Частотный диапазон измерений

Время затвора = 10 с 0,1 Гц-60 МГц

Время затвора = 1 с 1 Гц-60 МГц

Время затвора = 0,1 с 10 Гц-60 МГц

Время затвора = 0,01 с 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p Диапазон измерений 0 ~ 4294967295 Подсчет Вручную Измерение ширины положительного и отрицательного импульса 10ns разрешение, Макс. Измеряется 10 с Периодические измерения 20ns разрешение, Макс. Измеримые 20s Рабочий цикл измерения Разрешение 0.1%, диапазон измерений от 0.1% ~ 99.9% Выбор источника 1. И тд. Вход (сигнал переменного тока) ; 2. Вход TTL-IN (цифровой сигнал) Память Кол-во 10 Расположение M0 ~ M9 Интерфейс Режим интерфейса Использование USB-последовательного интерфейса Скорость передачи 57600bps Протокол Использование командной строки, соглашение Блок питания Постоянного тока MHS5200A DC 5V источник питания Общие Размер 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 542 г/19,12 унций Размер упаковки 24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В) Вес с упаковкой 1027 г/36,25 унций

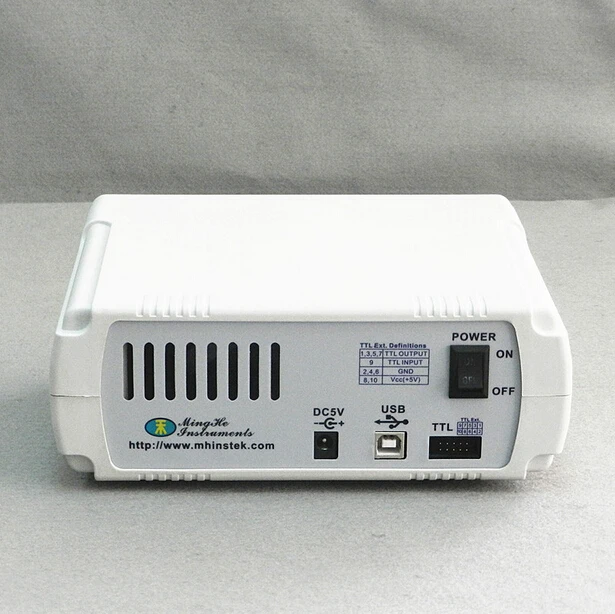

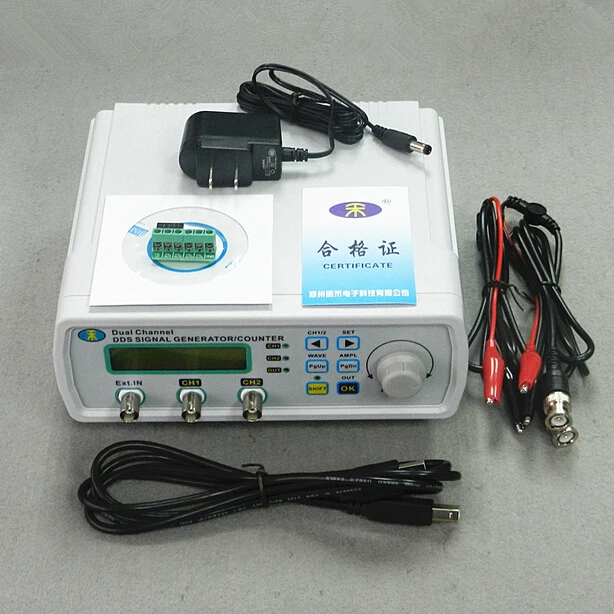

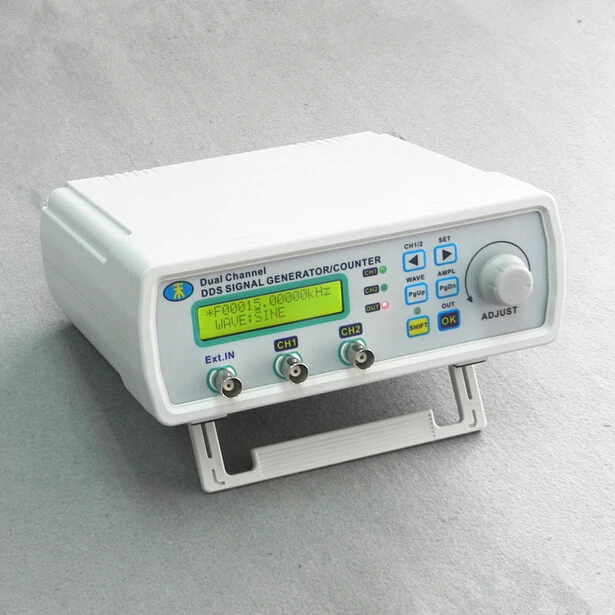

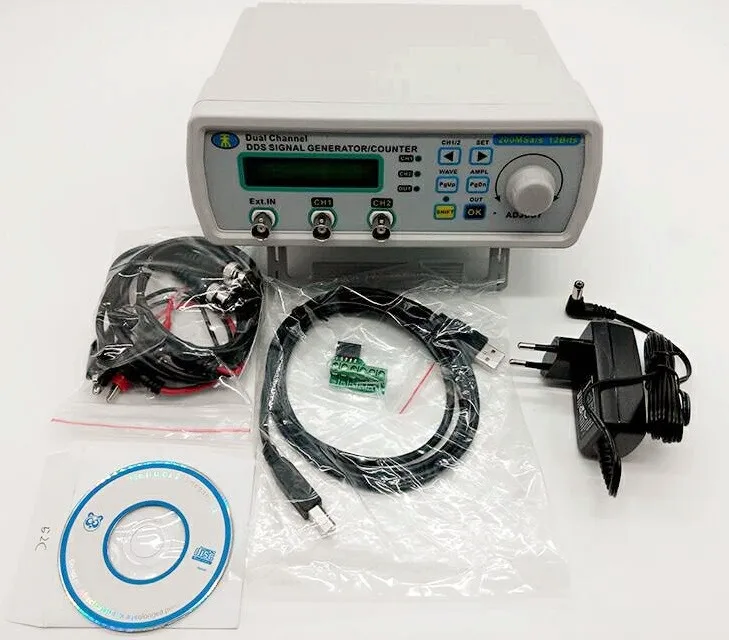

В комплект входит:
1 * генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Плата расширения TTL
2 * BNC зажимы кабель
