12 В постоянного тока AD22B04 4 канальный DTMF декодер звукового сигнала MT8870 релейный

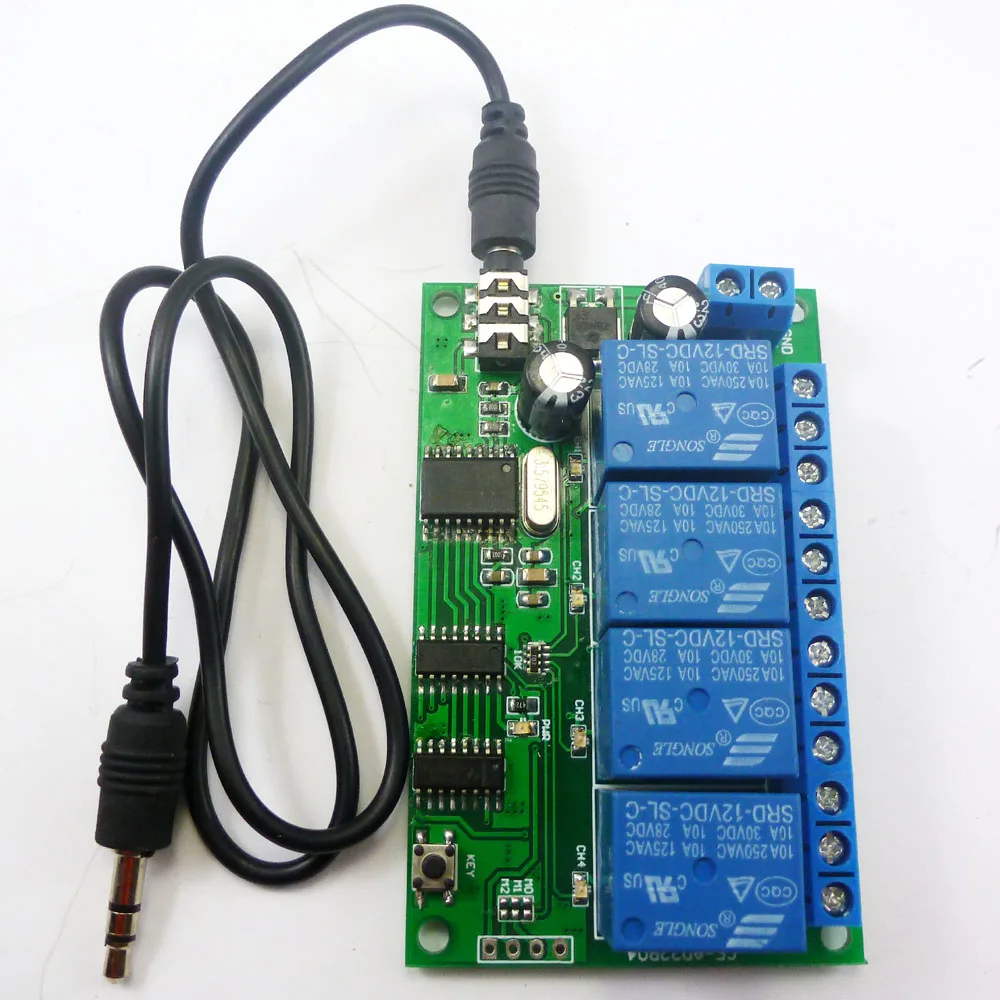

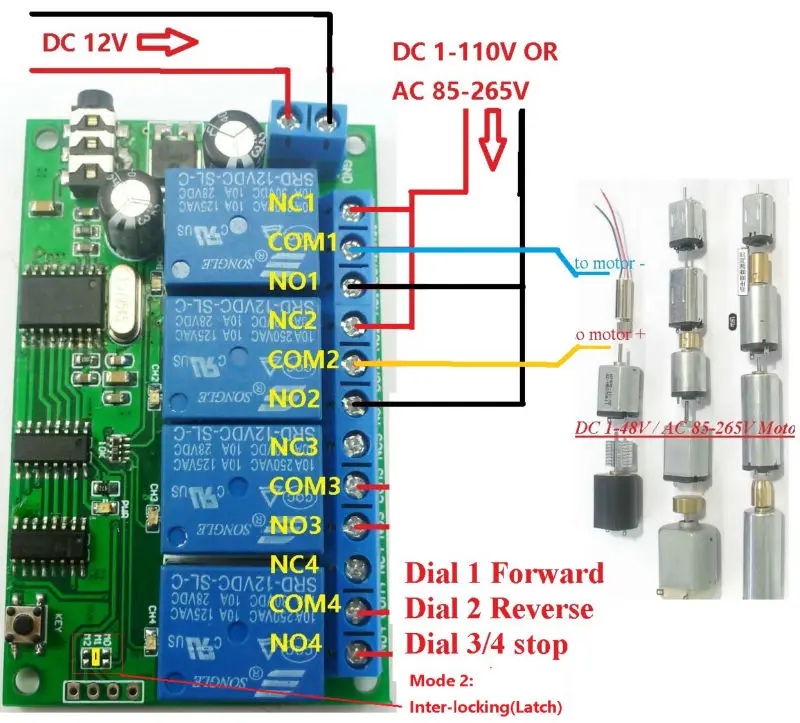

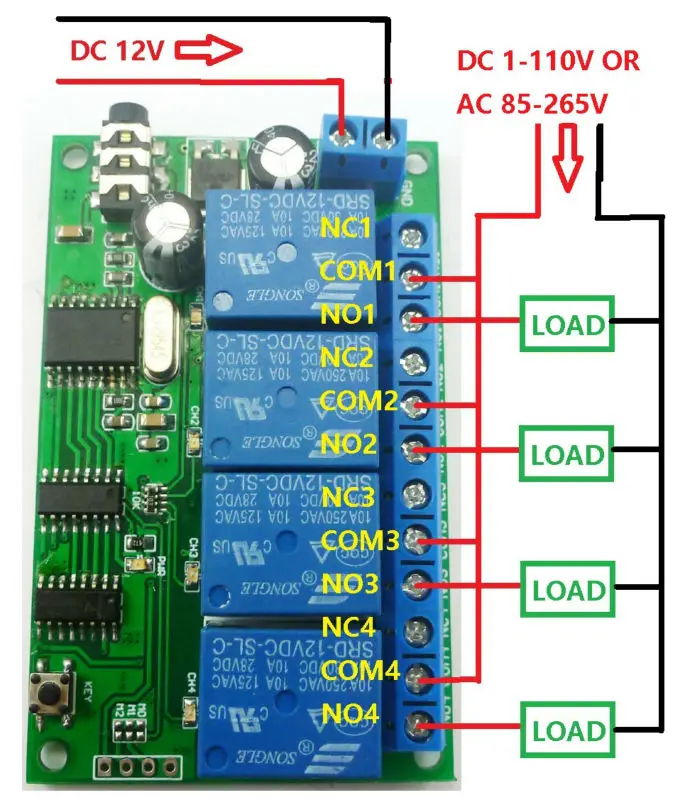

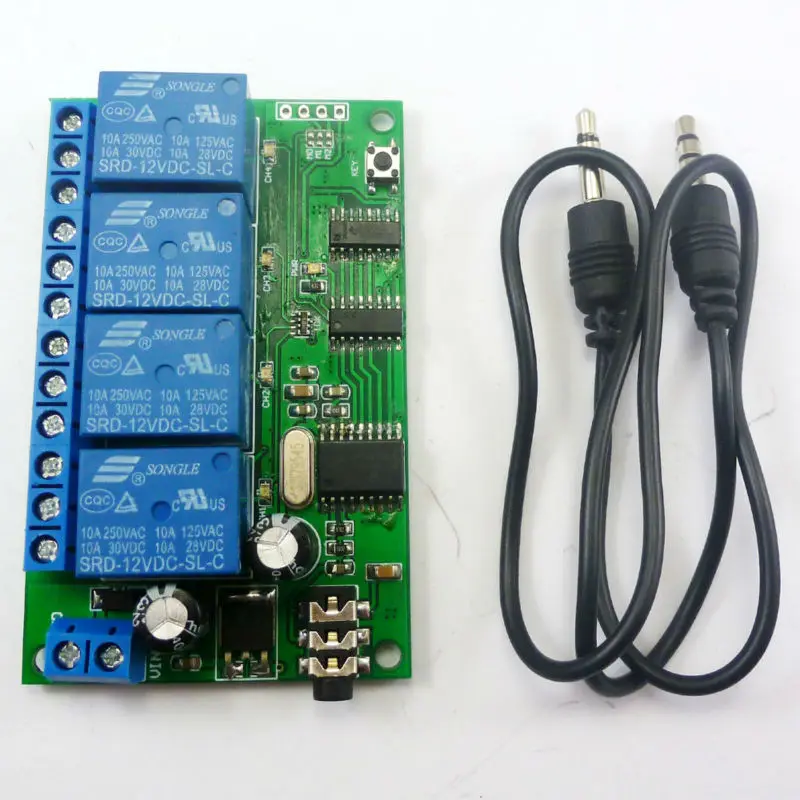

Типичные применения:   Система освещения дома DTMF переключатель дистанционного управления Интеллектуальная Автоматизация дома/дома DC 12 В светодиодное освещение Люминесцентная лампа 12 В Двигатели постоянного тока Люминесцентная лампа Автомобильная электроника Промышленной автоматизации и управления   Управление 4 Канал DC 12 В Электрооборудования:/Автомобильный Электроника         Общие Электрооборудования Управления: DC 1-110 В или AC 85-265 В     Все виды двигателя Реверсивный управления: DC 1-48 В или AC 85-265 В   Название продукта: ad22b04 DC 12 В 4ch MT8870 DTMF тон декодер сигнала голосовой пульт дистанционного управления реле переключатель для LED моторного ПЛК умный дом     Комплектация : 1 шт. AD22B04 DC 12 В 4 канал DTMF Декодер Реле доска ; 1 шт.. мужской для мужского аудио провода (3.5 мм джек);   Функциональные характеристики:   1 Товар Модель: ad22b04   2. Рабочее напряжение DC 12 В, с защитой от обратной полярности   3. рабочий ток: standby 11-13 MA, 1 реле "open" 44ма, 2 реле "открытые" 77ма, 3 реле "открытые" 110ма, 4 реле "открытые" 140мА   4 восьми режимов работы: нефиксатор (моментальный), самофиксатор (тогл), межфиксирующая (защелка), 5/20/60/120/250-вторая задержка   5 Управление по умолчанию является 1/2/3/4. пример: циферблат 1 к реле управления 1, циферблат 2 к реле управления 2, циферблат 3 к реле управления 3, циферблат 4 к реле управления 4; команды управления могут быть изменены любой 1-4 бит. (Для получения дополнительной информации обратитесь к "ad22b04_4 канал DTMF контроллер команд настройки команд").   6 размер: 50*80*19.5 мм   7 Вес: 59 г   8 Максимальная нагрузка: 10A/250vac, 10A/125vac, 10A/30В dc, 10A/28В, 10A/12VDC

Применение метод:

Это-контроллер звука dtmf с четырьмя каналами, любой телефон или стационарный телефон с DTMF ключ код удаленно контролирует продукт реле "открыть" и "закрыть". (большинство смартфонов и функций машины являются кодом DTMF). Наше программное обеспечение "DTMF Dial" (установлено в компьютере) также может быть предоставлено для управления реле.

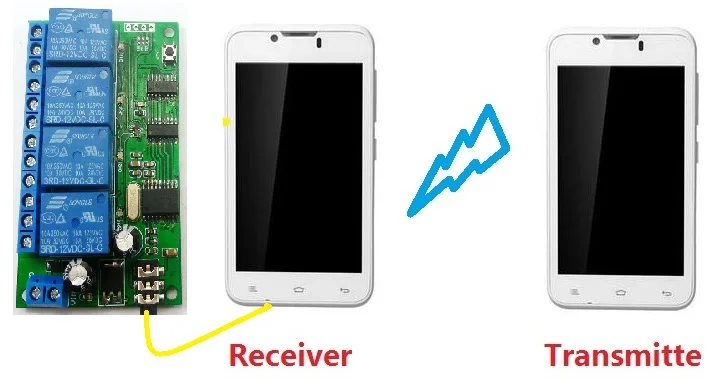

Как показано выше, по телефону пульт дистанционного управления. Вам нужны два телефона, один в качестве приемника (phone_1), другой в качестве передатчика (phone_2); мобильный phone_1 связан DTMF аудио кабель 3.5 мм аудио контроллер (контроллер на питание), И затем с помощью phone_2 (может быть стационарный телефон) звоните phone_1, phone_1 ответил, Так что два телефона звонят друг другу; затем набрать 1/2/3/4 по phone_2 клавиатура для управления четырьмя реле.

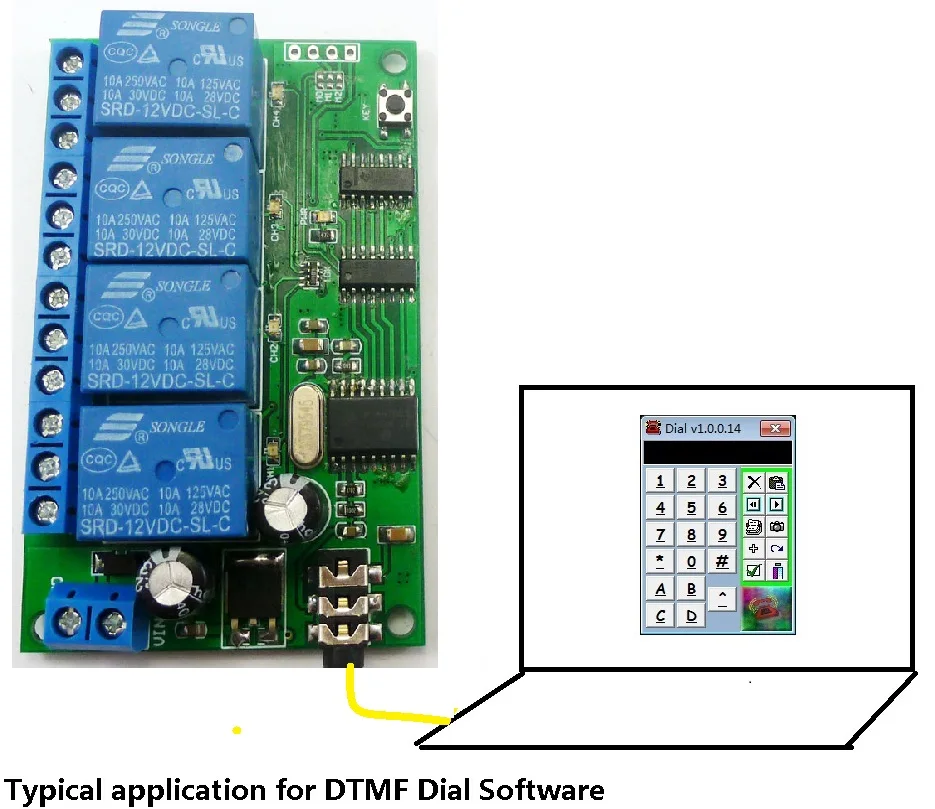

Как показано выше, вы можете установить один из наших "DTMF Dial" в вашем компьютере, через Управление программным обеспечением DTMF Audio controller. Сначала используйте 3.5 мм аудио кабель для компьютера видео порта и контроллера аудио порта, затем нажмите на программное обеспечение для управления реле 1/2/3/4.



Внимание:

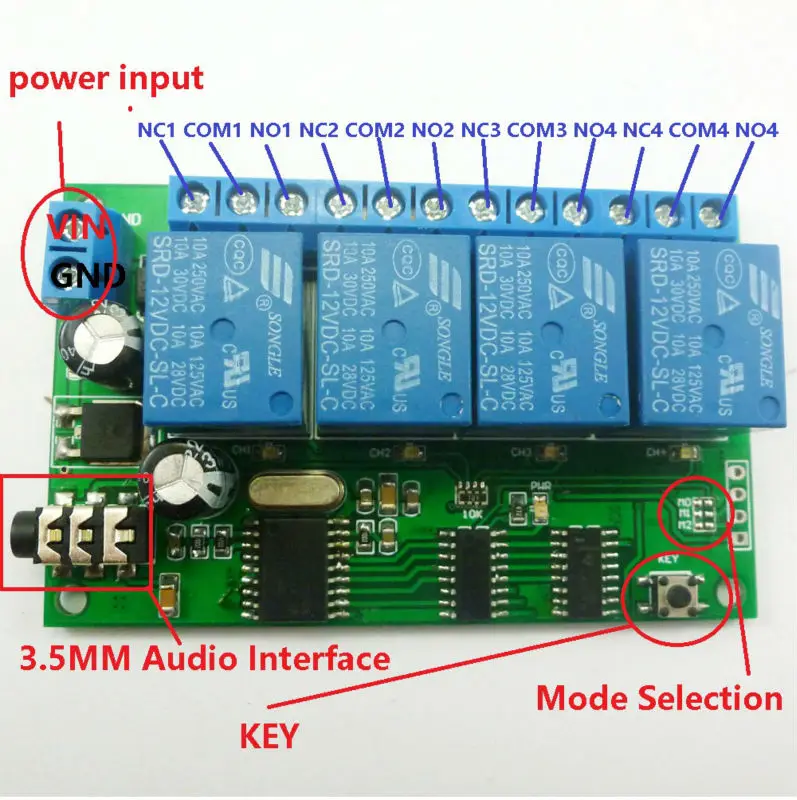

1 DTMF аудио контроллер должен использовать стабильную работу DC 12 В питания ( рекомендации 1A или выше мощности адаптер) 2 пульта дистанционного управления геймпадом по мобильному телефону, приемник должен быть телефоном с 3.5 мм аудиоинтерфейсом, передатчик может быть мобильником или стационарным телефоном 3 в качестве приемника телефона или компьютера установлено программное обеспечение "DTMF Dial" должно выводиться звук ( не приглушенный), или они не будут управлять реле.   Глоссарий: НЕТ: нормально открытый Com: общий терминала NC: нормально подключения Реле открытое: com подключено нет, но отключено NC Реле близко: com разъединен нет, но NC подключил com. Неблокирующий (моментальный): Циферблат 1 (2/3/4-тот же), реле 1 "открыть", реле близко после 1 второй задержки Самофиксатор: Циферблат 1, реле 1 "открытый", циферблат 1 снова, реле 1 "OFF", так и тд Inter-lock: Dial 1, Relay 1 "open", другие реле "OFF"; циферблат 2, реле 2 "открытые", другие реле "OFF", и тд "Задержка": Циферблат 1, реле 1 "открыть", реле 1 "близко" через некоторое время



Выбор режима:

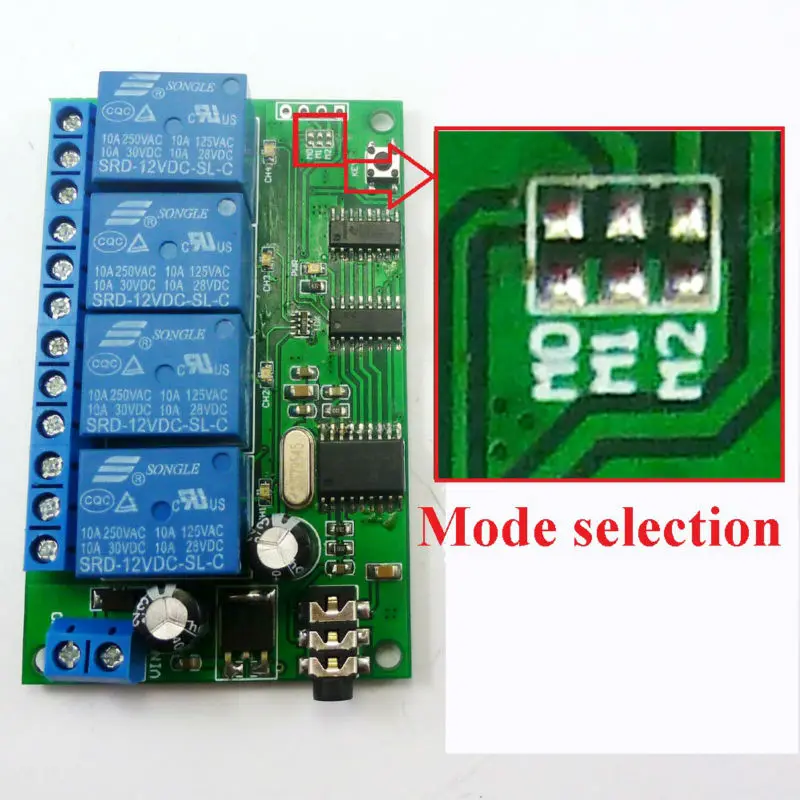

Восемь режимов работы, электрический утюг Джемпер (фото выше) на подушечках
