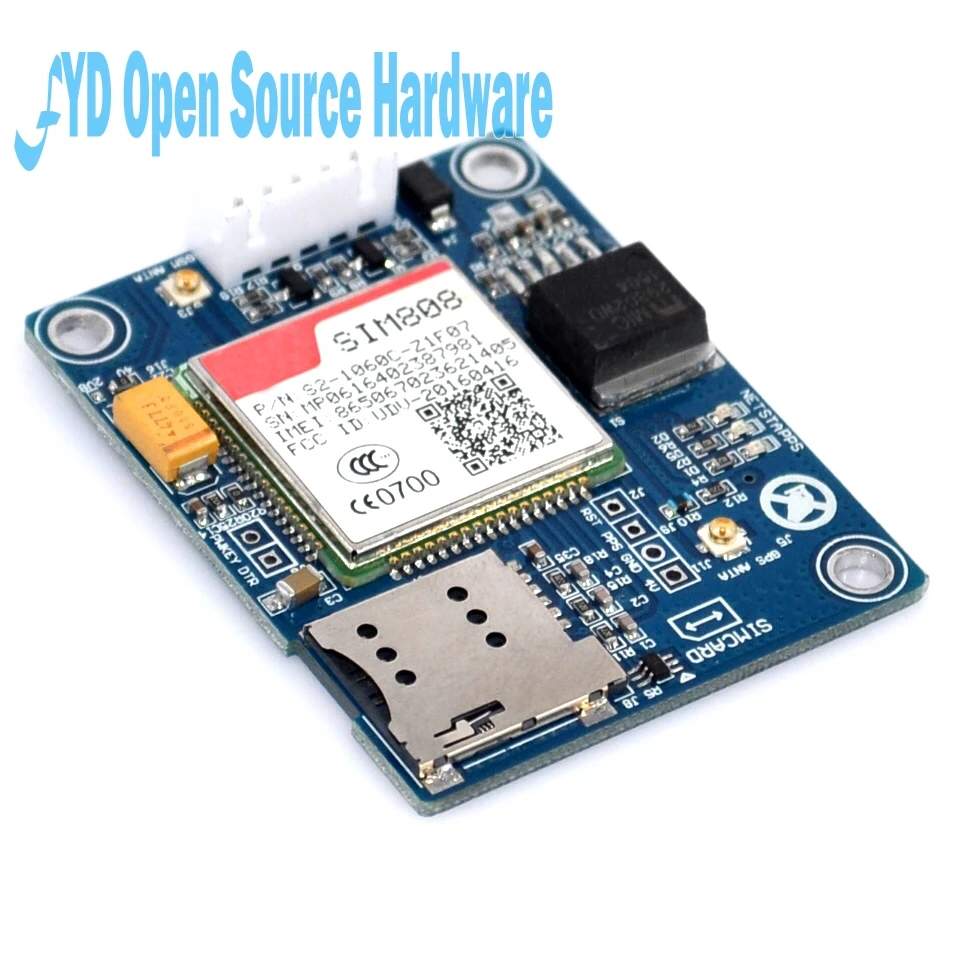

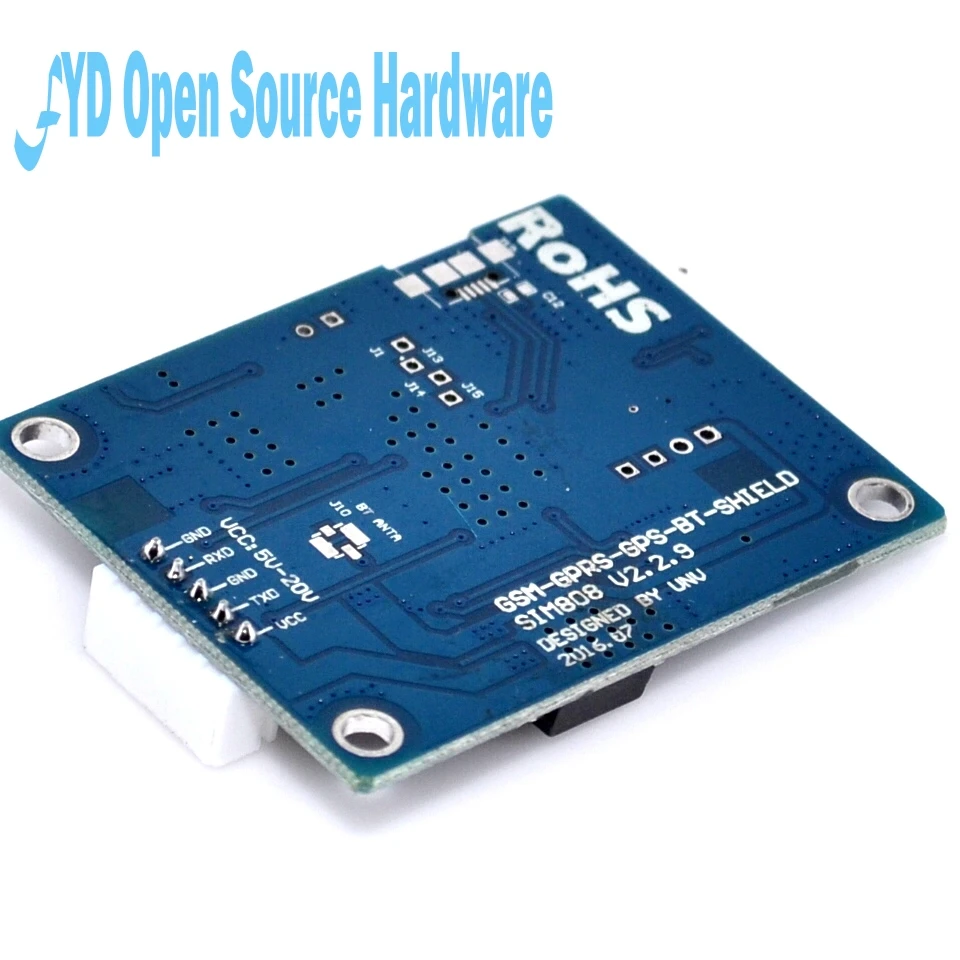

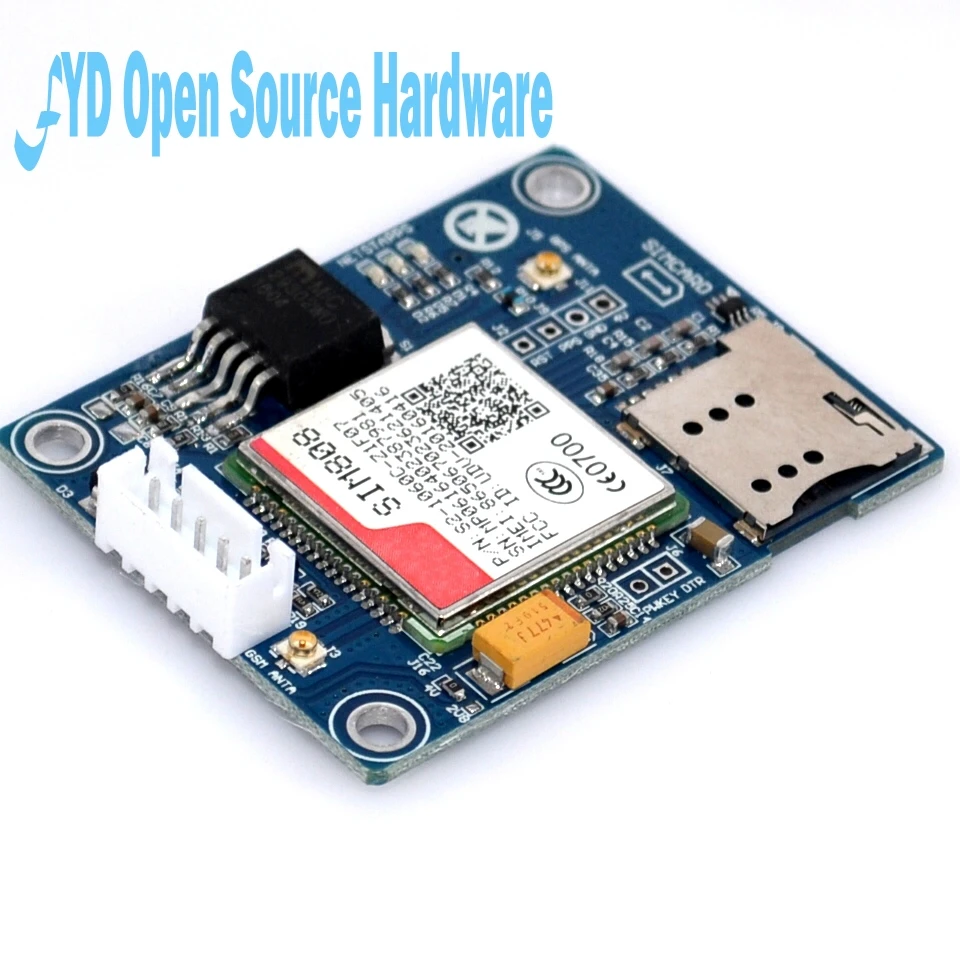

SIM808 вместо SIM908 модуль GSM/GPRS gps развитию IPX SMA с антенны для Raspberry Pi | Электронные

Процедуры, предоставленные сначала (STC12/15/89, серия STM32):

Телефон;Телефон ответ;Отправка текстовых сообщений;Текстовые сообщения на китайском отправке;Контроль коротких сообщений светодиодный-лампа, получаемая;Программа GPRS_TCP (IP dynamic);Программа GPRS_TCP (Минь Ю);Программа GPRS_UDP (IP dynamic);Программа GPRS_UDP (Минь Ю);-Прозрачная передача режима программы GPRS;Функция демонстрационной программы Интегрированная (STM32);Функция демонстрационной программы Интегрированная (STC12);Функция демонстрационной программы Интегрированная (STC15);Тестовая программа Bluetooth (сервисные PPS, последовательный порт Bluetooth);Мобильный телефон управления светодиодный лампой Bluetooth;Тесты процедура gpsКороче говоря, введение два

Модуль составляет 5-26v блок питания, когда блок питания меньше, чем 2А потребность в 9В это. прямой. Автомобильный блок питания для другого 3,5-4,2 В подходит литий для питания батареи. компьютерная отладка USB--TTL может быть. подходит портативный. Два комплекта антенного порта SMA, представленные gps и GSM-антенной. Два комплекта IPX порта, легко встраиваются в алюминиевую коробку, чтобы вывести антенну. 1 способ последовательного порта ttl, функции gps и GSM могут быть произвольно коммутированы. Может реализовать gps-позиционирование, SMS, данные и другие функции, в режиме ожидания. Среднее значение 80MA {может представить информацию о 10mA в деревне. С голосом и Майком. К принадлежит 4, мир может использоваться с частотой.

Три, ресурсов на борту

1 способ gps-интерфейса SMA, интерфейс может быть подключен к активной антенне (по умолчанию), также можно получить пассивную антенну1 GSM способ антенного интерфейса SMA, интерфейс1 Интерфейс Bluetooth пути, интерфейс SMA, интерфейсИнтерфейс все, способ майка, интерфейс голосовогоВысокоэффективный блок питания LDO, входное напряжение-5-26в. обратите внимание на то, что при входном напряжении меньше 9 В. Пожалуйста, убедитесь, что блок питания может обеспечить 2a тока. Другой блок питания 3,5-4,2 В вход (подходит для литиевой батареи блок питания)1 ttl способ уровня интерфейса идеально, совместимый с 3,3 В 2,85 В 5 В уровня системы1 интерфейс может быть удобным для обновления SIM808 Qi USBКонтактный все свинца. Чип

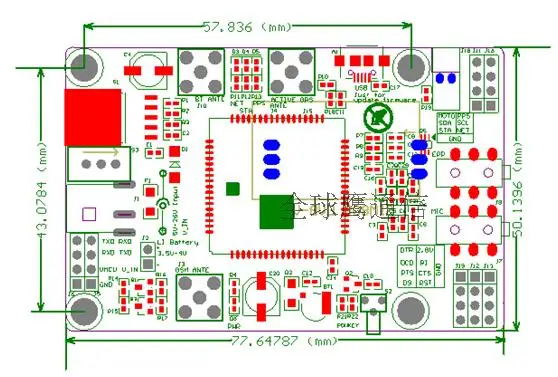

Схема схемы компьютерной проводки: четыре.

Пять, чтобы использовать введение

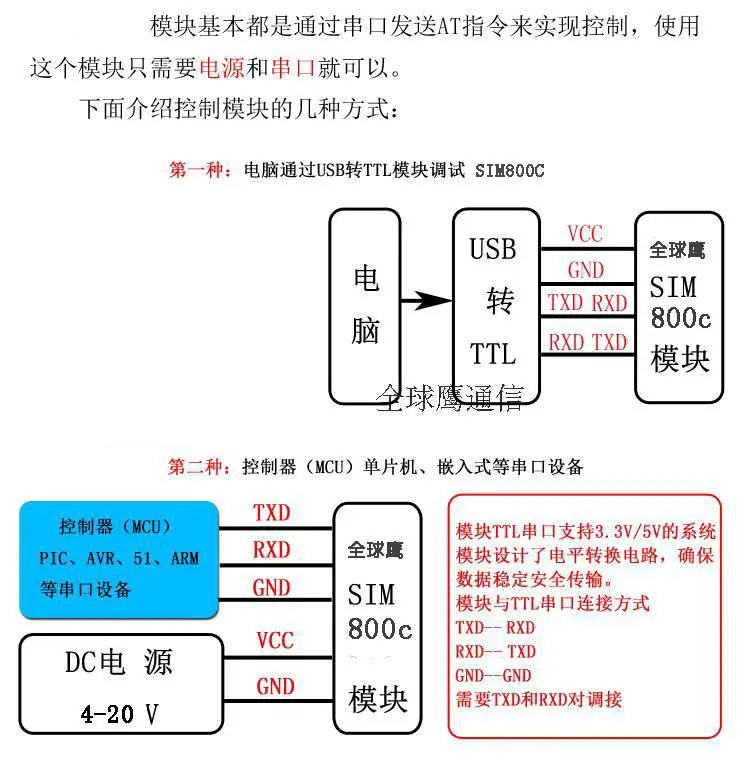

Ссылка или Мобильная SIM-вставкаАнтенна gps антенна, антенна GSM, антенна Bluetooth (к их собственным приложениям выбрать антенну можно)Отладка Пожалуйста, подключите модуль USB-TTL MCU; контроль, Пожалуйста, подключите к компьютеру последовательный порт на микроконтроллереНа адаптер питания коммутатораНажмите долго (около 2 секунд) кнопка запускаЧтобы начать отладки готов
