Wiistar новый стиль 3 порта Переключатель HDMI MHL аудио экстрактор SPDIF/RCA стерео выход put

Wiistar новый стиль 3 порта Переключатель HDMI MHL аудио экстрактор SPDIF/RCA стерео выход put

Особенности:

Один MHL/HDMI Двойной вход и два HDMI входного переключателя свободно на один HDMI выход.
Любой источник входного сигнала HD может извлекать аудио через порт аудиовыхода SPDIF ort LR.
Поддержка Full HD 1080P, Full 3D,4K * 2K
Поддержка функции ARC: без добавления одного дополнительного кабеля HDMI, он может переключить аудио на av-усилитель с помощью кабеля HDMI с HD TV, в то время как HD TV получает аудио и видео-контент.
MHL / HDMI работает в двойном режиме, может уменьшить количество портов
HDMI для достижения синхронизации аудио сигнала разделения. Есть пропуск/
2.0CH / 5.1CH три варианта аудио режима
Светодиодный индикатор: когда источник или раковина работают, светодиодный индикатор будет светиться.
Поддержка ввода до 10 метров с использованием стандартной длины кабеля AWG26 HDMI, выход до 15 метров с использованием кабеля AWG26
ИК-пульт может переключаться на источники ввода, а также вы можете нажать кнопку переключения на устройстве, чтобы сделать переключатель источников ввода.
Светодиодный светильник состояния позволяет пользователю легко узнать рабочий статус.
Отсутствие потери качества
Устанавливается в течение нескольких минут
Нужен источник питания DC5V/1A

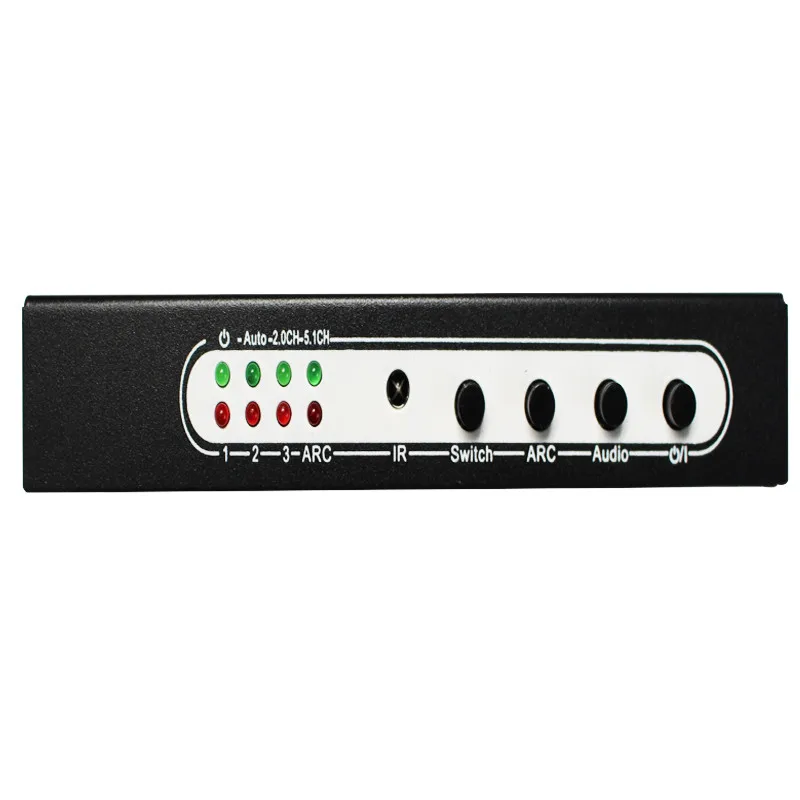

1-3:HDMI вход светодиодный светильник состояния
ИК: ИК-приемник
Дуга: светодиодный светильник со статусом дуги
SPDIF:SPDIF порт светодиодный светильник
Пропуск: Advance Audio Led Status светильник
2CH:2CH аудио светодиодный светильник состояния
5.1CH:5CH аудио светодиодный светильник
Авто: светодиодный светильник с автоматическим обнаружением входных источников
Переключатель: кнопка переключения входных источников
Дуга: кнопка включения/выключения функции дуги
SPDIF/ LR: Кнопка ВКЛ/ВЫКЛ для SPDIF и LR аудио
Аудио: кнопка переключения для режима аудиовыхода, она может выбрать 5.1CH, 2.0CH, пройти три вида режима аудиовыхода путем циркулирования переключения (при переключении на 5.1CH аудиовыход, терминал приема цифрового аудио сигнала должен поддерживать декодирование DTS/DOLBY-AC3, или выходной терминал приема звукового сигнала не будет иметь звуковой выход; Если пожалуйста, переключитесь в режим аудио 2CH. Терминал приема звукового сигнала может выводить аудио. Когда аудиовыход переходит в режим передачи, формат аудиовыхода будет определяться приемной аудиосистемой, предоставляющей возможность декодирования. Сплиттер выводит аудиосигнал 7,1 канала, в то время как выходной конец соединяет av-ресивер с портом HDMI, который поддерживает аудио декодирование 7,1 каналов. (Сам сигнал источника HD составляет 7,1 каналов)
Авто: кнопка автоматического обнаружения входного сигнала

Эксплуатация и подключение:
1. Использовать кабель HDMI для подключения входного порта 3 порта HDMI аудио экстрактора с источниками HDMI или использовать один MHL-HDMI кабель для подключения MHL смарт-устройства для подключения с входом двойного режима HDMI порт.
2. Использовать один кабель HDMI для подключения выхода HDMI порта переключателя с hd-дисплеем.
3. Использовать один оптический кабель для подключения SPDIF порта переключателя с av-приемником.
4. Использовать аудио кабель RCA для подключения аудио порта LR переключателя с аналоговым аудио входным портом.
5. Использовать ИК-пульт или кнопку переключения для управления и переключения на источники ввода и функцию ARC/SPDIF.
6. Для подключения адаптера 5 В к устройству.

Технические характеристики:
Разрешение HDMI... 4KX2K/1080p/1080i/720p/576p/576i/480p/480i
Поддержка цветового формата видео... 24 бит/30 бит/36 бит
Аудиовыход… .. L/R + SPDIF
Максимальная пропускная способность передачи... .. 300 МГц
Максимальная скорость передачи данных…. 9,0 Гбит/с
Вход/Выход TMDS сигнала….…… ..… 0,5 ~ 1,5 вольт р-р
Вход/выход DDC сигнала... 5 вольт p-p (TTL)
Расстояние входного кабеля... ... ≤ 10m AWG26 HDMI Стандартный кабель
Расстояние выходного кабеля... ..... ≤ 15 AWG26 HDMI Стандартный кабель
Максимальный рабочий ток… 500ма
Мощность адаптер формата…… .. Вход: переменного тока (50 Гц, 60 Гц) 100V-240V; Выход: DC5V/1A
Диапазон рабочих температур... (от-10 до + 55)
Диапазон температур хранения… -20 до + 60
Рабочий диапазон влажности... от 10 до 90% относительной влажности (без конденсации)
Диапазон влажности для хранения... от 5 до 95% относительной влажности (без конденсации)
Размер (Д x Ш x В)... 179X67X28 (мм)
Вес… 365 г

Примечания:

Пожалуйста, используйте устройство в качестве указанной инструкции, чтобы сохранить длительный срок службы машины.
1. Устройство должно быть расположено на месте далеко от влажной, высокой температуры, пыльной, эрозионной и окислительной среды.
2. Все детали будут свободны от сильного тряски, удара, падения.
3. Прикосновение к адаптеру питания влажными руками запрещено.
4. Пожалуйста, удерживайте кнопку питания головка адаптера и не тяните шнур питания в тех случаях, когда отрезать от розетки.
5. Пожалуйста, выключите питание, когда машина не используется в течение длительного времени.
6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.
7. Пожалуйста, используйте оригинальный Фабричный адаптер питания.

Перед включением питания, пожалуйста, внимательно проверьте соединительную линию. И убедитесь, что все интерфейсы нормально подключены. Общий способ стрельбы из-за проблем показан ниже:

Серийный номер

Описание неисправности

Причины и способы решения

1.

Не подключен к сети

1. Проверьте, действительно ли головка адаптера питания правильно вставлена в розетку.

2. Проверьте выключатель питания, если он включен.

2.

Без рисунка

1. Пожалуйста, убедитесь, что Телевизор включен и подключен к машине.

2, чтобы проверить, включен ли источник сигнала и хорошо подключен.

3. Проверьте качество подключения системы.

4. Проверьте, все ли линии хорошего качества.

5, проверьте качество кабеля ..

3.

Неясное изображение

1, чтобы попробовать еще раз подключить кабель, чтобы быть свободным от неудачного подключения.

2. Качество кабеля HDMI

4.

Нет звука

1, пожалуйста, подтвердите положение настройки звукового режима

5

Пульт дистанционного управления

1. Пожалуйста, проверьте, снята ли пленка, которая останавливает ток.

2, чтобы проверить, работает ли Удаленная батарея.

Посылка включает в себя:

1x3 в 1 аудио экстрактор

1 х адаптер питания (ЕС, США, Великобритания или Австралия)
