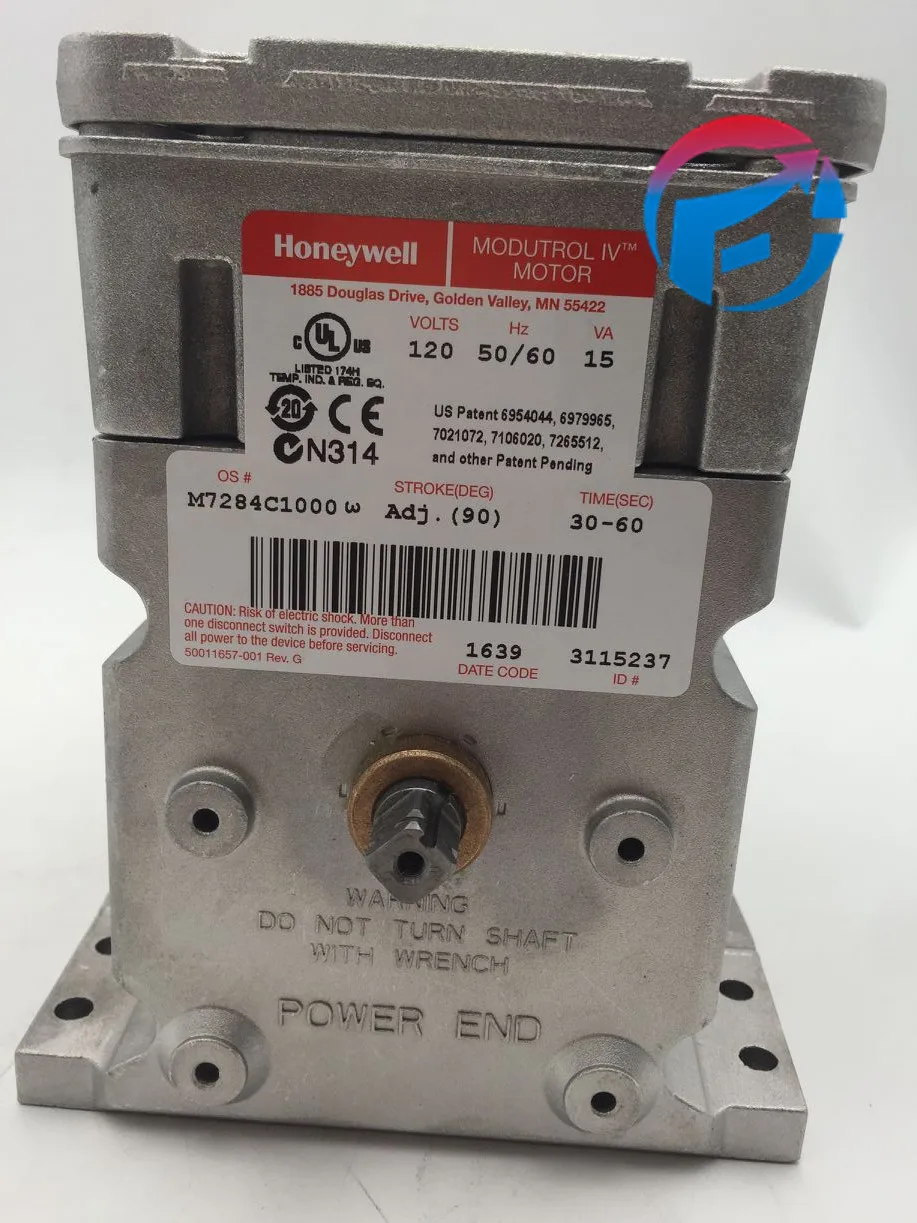

M7284C1000 17Nm Honeywell демпфер приводы Modutrol мотор для горелки новый оригинальный

Применение

Моторы серии 71, 72 и 76 Modutrol IV-это двигатели с возвратом пружины и возвратом без пружины, используемые для контроля демпферов и клапанов. Двигатели принимают сигнал тока или напряжения от электронного контроллера для размещения демпфера или клапана в любой точке между открытым и закрытым.

Особенности

• Заменяет двигатели M734H, J,; M744S, T, Y; и M745L, S, T, Y.

• M7164, M7261, M7284 и M7294-это двигатели с возвратом без пружины; M7282, M7285, M7286 и M7685-двигатели с возвратом пружины.

• Интегральная пружина возвращает двигатель в нормальное положение при отключении питания.

• Интегральная распределительная коробка обеспечивает защиту от погодных условий NEMA 3.

• Двигатель и схема работают от 24 В переменного тока. Модели доступны с заводским установленным трансформатором, или полевым дополнительным внутренним трансформатором.

• Быстроразъемные клеммы-это стандартный винтовой клеммный адаптер.

• Кронштейн адаптера для одинаковой высоты вала старых моторов.

• Большинство двигателей имеют регулируемое поле хода (от 90 до 160 °).

• Корпус из литого алюминия.

• Встроенные вспомогательные переключатели поставляются на заводе или могут быть добавлены в поле.

• Номинальная шкала времени 30 секунд (ход 90 °) и 60 секунд (ход 160 °). Другие доступные сроки.

• Пружинные возвратные двигатели могут работать с клапанными соединениями от концевых или вспомогательных торцевых валов для нормально замкнутых или нормально открытых клапанов.

• Все модели имеют Двойные Валы (с прорезями и с резьбой на обоих концах).

• Все модели имеют вспомогательные распределительные камеры.

• Фиксированный крутящий момент на протяжении всего диапазона напряжения.

• Двигатели предназначены для нормально открытых или нормально закрытых клапанов и демпферов.

• Модели доступны с регулируемым запуском (ноль) и пролетом.

• Модели доступны с входным сигналом от 4 до 20 мА.

• Модели доступны с входным сигналом от 2 до 10 В постоянного тока.

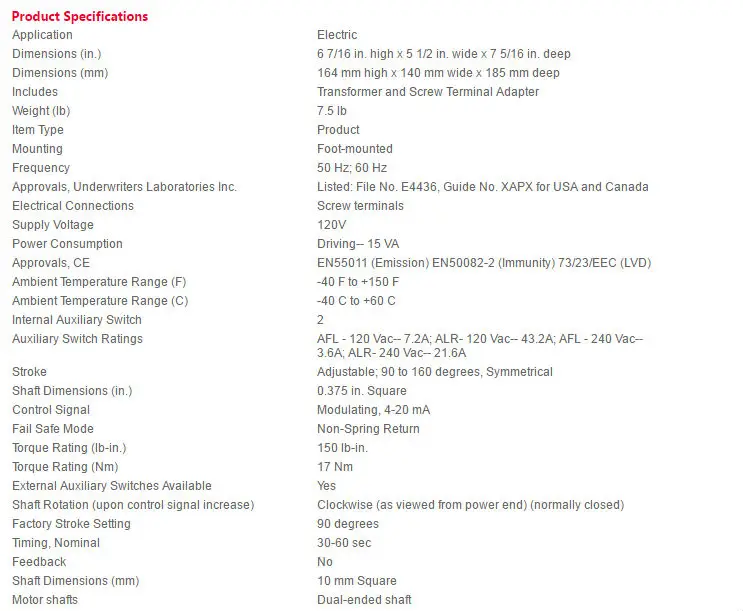

Технические характеристики


·Тип применения: электрический

·Режим безопасности при отказе: возврат без пружины

·Контрольный сигнал: модулирование, 4-20 мА

·Вал двигателя: Двойной вал

·Ход: регулируемый; от 90 до 160 градусов, ассиметричный

·Внешние вспомогательные переключатели доступны: да

·Частота: 50 Гц, 60 Гц

·Потребляемая мощность вождения (VA): 15 VA

·Размеры вала (дюймы): 375 дюймов

·Форма вала: квадратная

·Крепление: Крепление на ножке

·Размеры: 6 7/16 дюймов Высота x 5 1/2 дюйма Ширина x 8 3/4 дюйма Глубокий

·Диапазон температур: от-40 до 150F

·Deadweight нагрузка на вал (любой конец) (lb): 200 lbs

·Deadweight нагрузка на вал (комбинированный на обоих валах) (lb): 300 фунтов

·Вспомогательный переключатель номинальной мощности AFL-120 В переменного тока: 7.2A

·Вспомогательный переключатель номинальной мощности AFL-240 В переменного тока: 3.6A

·Вспомогательный выключатель ALR-120 В переменного тока: 43.2A

·Вспомогательный выключатель ALR-240 В переменного тока: 21.6A
