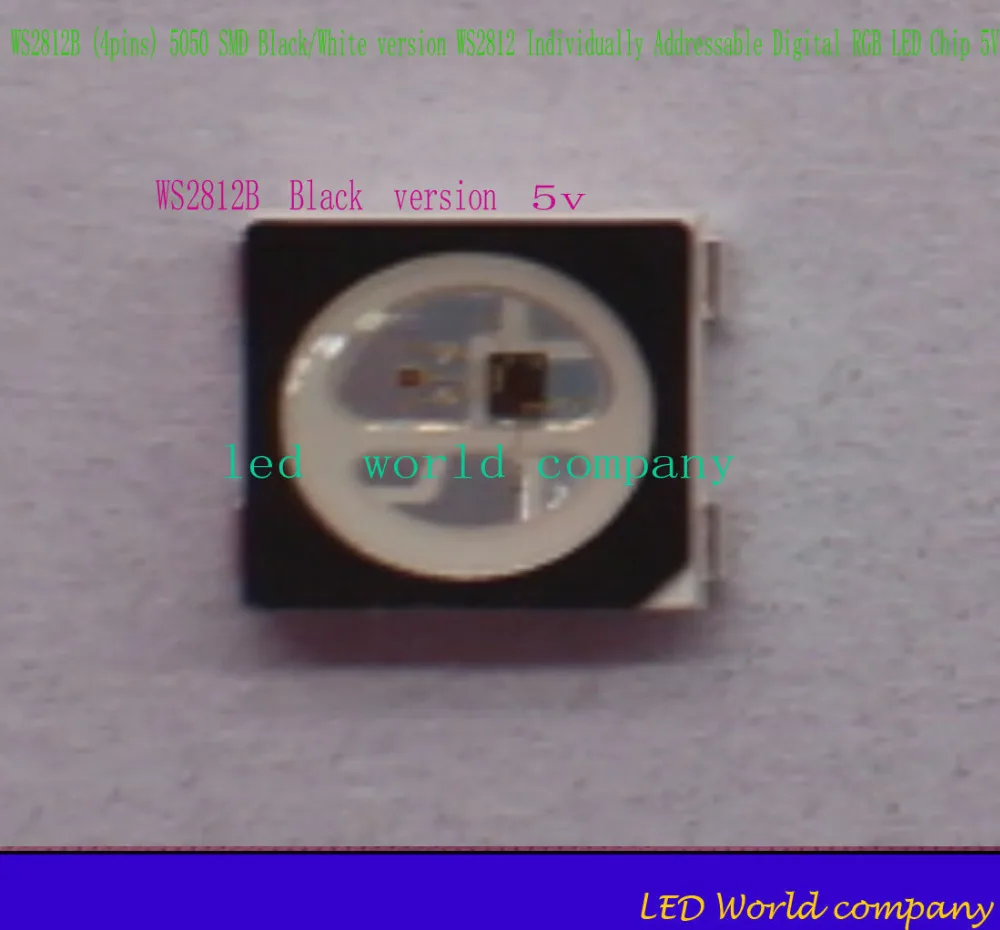

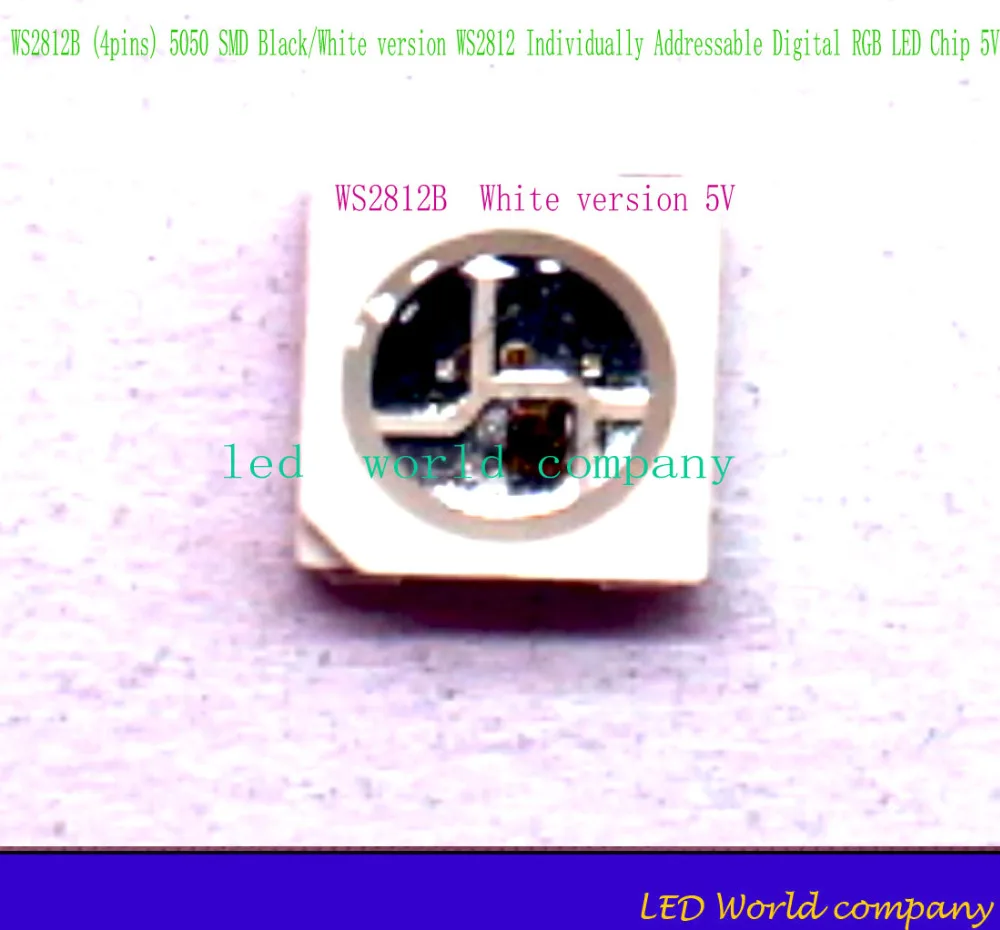

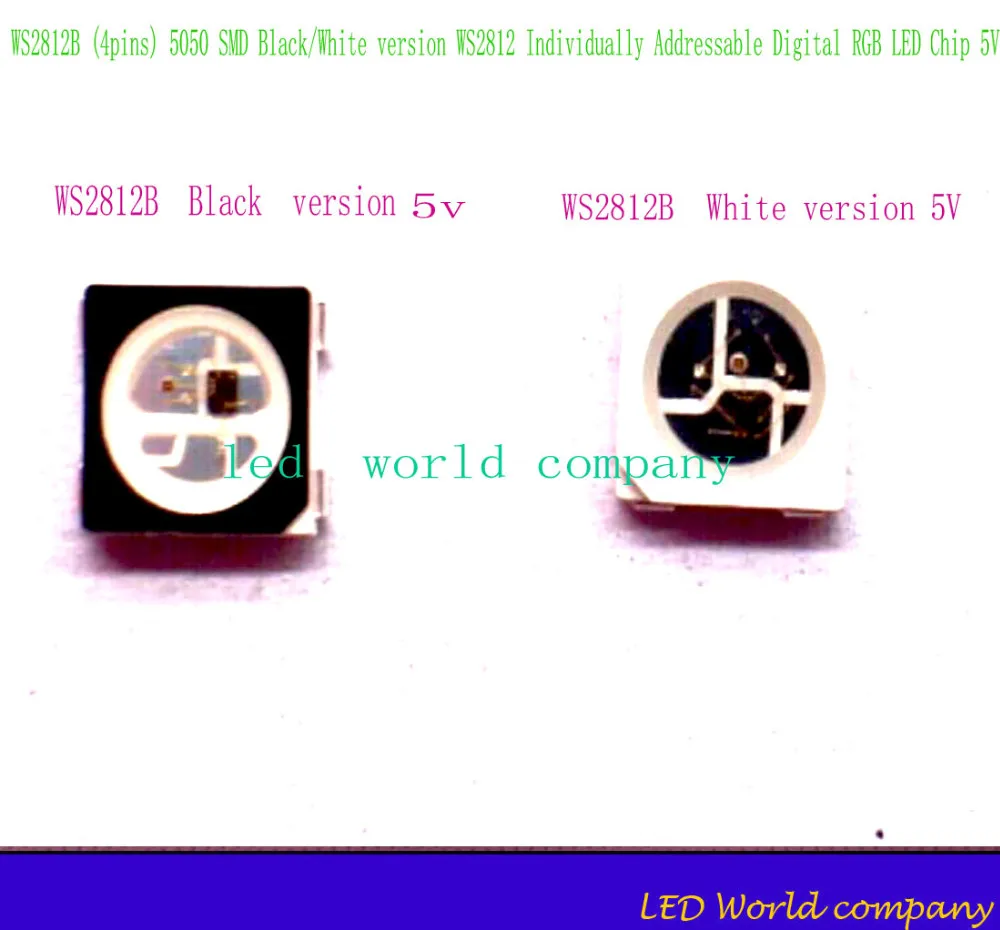

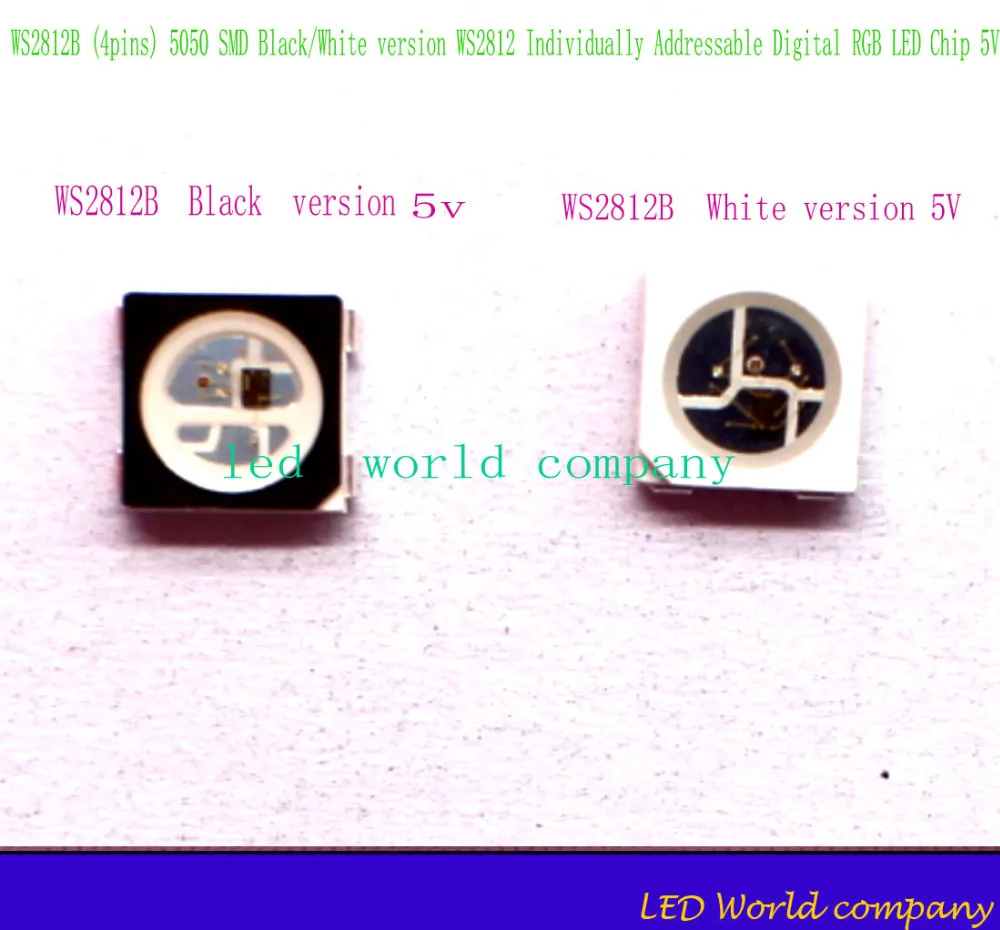

10 шт. WS2812B (4 pins) 5050 SMD черный/белый версия WS2812 индивидуальные адресуемые цифровые RGB

10 шт. WS2812B (4 pins) 5050 SMD черный/белый версия WS2812 индивидуальные адресуемые цифровые RGB

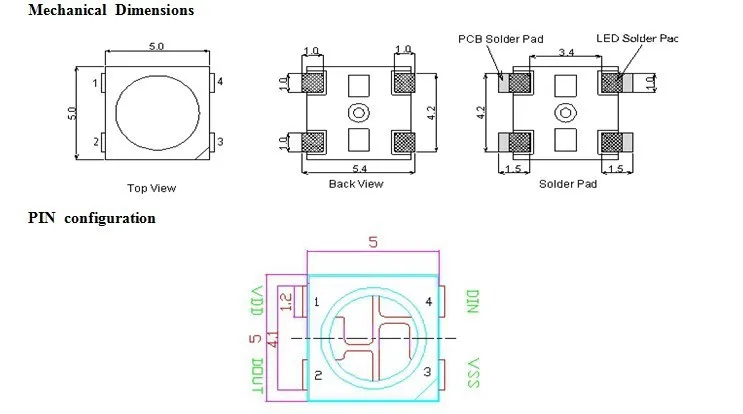

Функция штыря

Нет.

Символ

Описание функции

1

5 В

Светодиодный источник питания

2

Выход

Контроль выходного сигнала данных

3

Gnd

Наземный

4

Din

Контрольный сигнал передачи данных

Абсолютные максимальные оценки

Праметр

Символ

Рейтинг

Блок

Напряжение источника питания

VDD

+ 3,5 ~ + 5,3

V

Входное напряжение

VI

-0,5 ~ VDD + 0,5

V

Рабочая Температура соединения

Топ

-25 ~ + 80

Диапазон температуры хранения

Tstg

-40 ~ + 105

Электрические характеристики(TA=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)

Праметр

Smybol

Условия

Мин

ТПИ

Макс.

Блок

Входной ток

II

VI= VDD/VСС

--

--

± 1

& Micro; A

Уровень входного напряжения

VIH

DВ, Набор

0,7 вDD

--

--

V

VИл

DВ, Набор

--

--

0,3 ВDD

V

Напряжение гистерезиса

VH

DВ, Набор

--

0,35

--

V

Характеристики переключения(TA=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)

Праметр

Символ

Состояние

Мин

ТПИ

Макс.

Блок

Время задержки передачи

tPLZ

CL = 15pF, DIN & rarr;

Выход, RL = 10KΩ

--

--

300

Ns

Осеннее время

tTHZ

CL = 300pF, OUTR/OUTG/OUTB

--

--

120

& Micro; s

Вход capcity

CI

--

--

--

15

ПФ

Характеристика RGB IC параметр

Излучающий цвет

Модель

Длина волны (нм)

Сила света (мкд)

Напряжение (В)

Красный

13 CBAUP

620-625

390-420

2,0-2,2

Зеленый

13 CGAUP

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Передача данныхВремя( TH + TL=1,25 & micro; s ± 600ns)

T0H

0 код, время высокого напряжения

0.4us

± 150 нс

T1H

1 код, время высокого напряжения

0.8us

± 150 нс

T0L

0 код, низкое напряжение

0.85us

± 150 нс

T1L

1 код, низкое напряжение

0.45us

± 150 нс

RES

Время низкого напряжения

Выше 50 & micro; s

I. Особенности и преимущества

Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.

L цепь управления и светодиод делятся единственным источником питания.

Схема управления l и чип RGB интегрированы в комплект из 5050 компонентов, формируют полный контроль точки пикселя.

L Встроенная цепь изменения сигнала, после изменения волны к следующему драйверу, убедитесь, что искажение формы волны не скапливается.

L встроенная электрическая схема сброса и схема отключения питания.

L каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.

L Каскадный порт передачи сигнала с помощью одной линии.

L любые две точки на расстоянии более 5 м сигнал передачи без какого-либо увеличения цепи.

L, когда частота обновления составляет 30 кадров в секунду, количество каскада не меньше, чем 1024 точки.

L отправляет данные со скоростью 800 кбит/с.

L Цвет света был очень последовательным, экономически эффективным ..

II. Применение

L полноцветный модуль, полноцветный мягкий свет полоса лампы.

L светодиодное декоративное освещение, внутренний/наружный светодиодный видео нерегулярный экран.

III. Общее описание

WS2812B является интеллектуальным управляемым светодиодным источником света, который схема управления и чип RGB интегрированы в комплект из 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и программируемую часть контроля постоянного напряжения 12 В, эффективно обеспечивая постоянную высоту цвета в Пиксельной точке.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиод с низким напряжением вождения, защитой окружающей среды и энергосбережением, высокой яркостью, углом рассеяния большой, хорошей консистенцией, низкой мощностью, долгим сроком службы и другими преимуществами. Чип управления, интегрированный в светодиод, становится более простой схемой, небольшой объем, удобная установка.

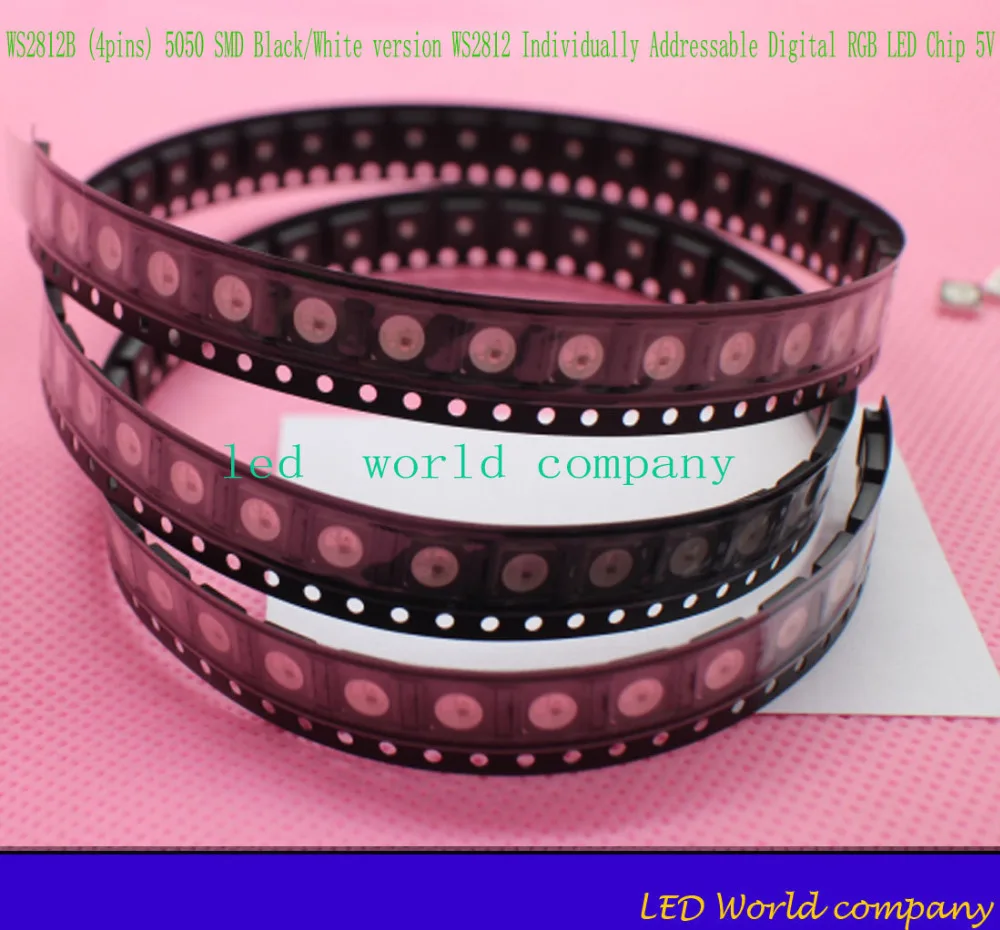

Упаковка включает:

10 шт. WS2812B светодиодов
