100 м высокоточный лазерный дальномер отклонение датчика 2 мм дальномер модуль последовательного порта измерение расстояния

Уличный светильникВ сочетании со специальными отражателями более 20 метров.

Модуль TXD последовательный порт RXD

Модуль RXD серийный TXD

VCC 3,3 V 5V должно быть, в настоящее время увеличивается, это явление чип лихорадка)

VCC 3,3 V 5V необходимо сжечь, увеличением тока, чип, лихорадка)

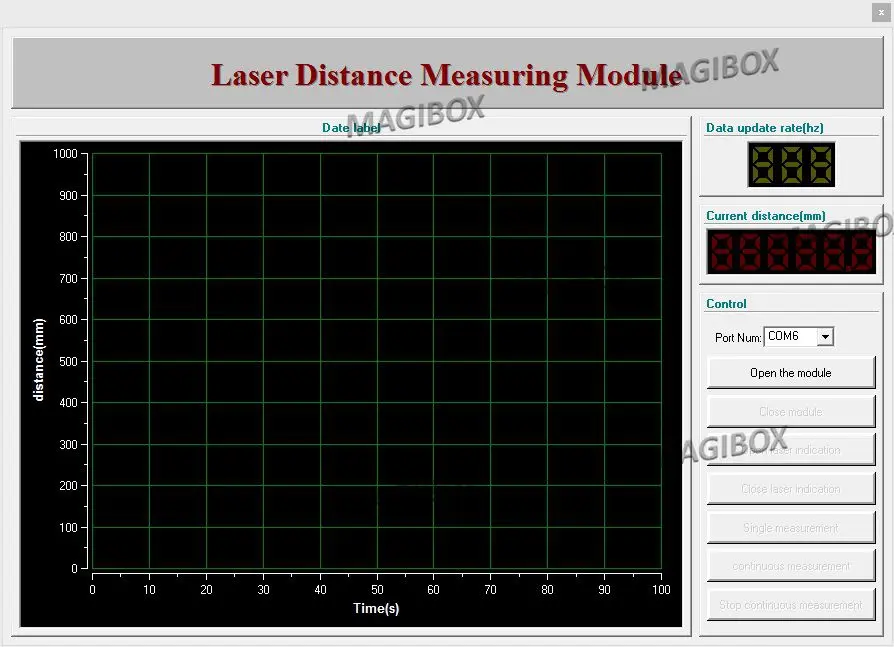

Использование программного обеспечения для ПК может легко получить статус ошибки модуля, например, измерение расстояния слишком туго, измеренные движения слишком быстро, или нет отражения, отражения, такие как различные сообщения об ошибках,

Объекты, блокирующие лазер или объектив, можно имитировать четвертую ошибку

На передней части модуля, один или два сантиметра в блоке, вы можете имитировать первую ошибку,

Если модуль может возвратить данные, ответ данных, указывает, что модуль в порядке,

Диапазон при рабочем токе, 120 мАЕсли лазер не работает, лазерный сбой

Лавина драйвер 110V, в том случае, если приемник часть плохой предлагается для того, чтобы получить отказ

В настоящее время и твердая ошибка, если нет данных в основном проблема подключения линий или проблема программного обеспечения, вы можете попробовать сбросить

О точности, вы можете использовать Режим непрерывного измерения расстояния статическое измерение, точность может смотреть скриншот ниже

Параметры:

Диапазон измерения: 0,05-40 м

Точность измерения (стандартное отклонение): ± 2.мм (10 м) больше 10 м формула ± 2 + 0,05 * (D-10), а d-расстояние

Расстояние: М

Тип лазера: 620-690nm

Класс лазера: класс ⅱ, <1 мВт(Уровень безопасности B)

Длительность одиночного измерения: 0,25-1S

Диаметр пятна на расстоянии М: 6 мм @ 10 м, 30 мм @ 50

Рабочая температура: -10 ~ + 60 c

Температура хранения: -20 ~ + 80 c

Вес: около 60 г

Размеры (Длина x Ширина xТолстый):4.8cmX3.7cmX1.8cm

Напряжение источника питания: DC3v-3.3v

IOНапряжение: TTLСовместимость с уровнем3v-5vНапряжение

**В суровых условиях, таких как:Слишком сильный солнечный свет,Слишком большие колебания температуры окружающей среды,Относительно слабый отражатель,Высокое/низкое напряжение системы,Расстояние измерения близкое,В результате могут быть большие ошибки,Рекомендуется использовать с целью в этот чехол-отражатель**

**Модули используют запрещение за пределами маркированного электрического диапазона,Не соответствует требуемому напряжению питания может повредить модуль,

5 в IOНепосредственно Установите привод,ЕслиAVRИлиSTCМикрокомпьютер с одним чипом,Список серий1KOhm Резистор**

Интерфейс связи:

Скорость связи модуля до 115k(115200)И может подключаться к высокоскоростной системе, Функциональные инструкции следующим образом

1.Открывает только лазер, но не измеряет,Может использоваться для цели(Лазер открывается автоматически после таймаута, чтобы закрыть)

2.Единичное измерение

3. Непрерывное измерение

4.Стоп-измерение

Видимый размер и интерфейс:

Порт

Напряжение

Функция

Примечания

VCC

3-3,3 V

Модуль питания

Больше, чем3,3 V записи

GND

Модуль питания

TXD

3v-5v

Модуль отправляет pin-код

Может быть непосредственно5V однокристальная компьютер, подключенный, типов двухтактный ввода-вывода и ограничение тока резисторы в неопределенного с 3,3 V подключен к микроконтроллер

RXD

3v-5v

Модуль приема данных pin

Может быть непосредственно5V однокристальная компьютер, подключенный, типов двухтактный ввода-вывода и ограничение тока резисторы в неопределенного с 3,3 V подключен к микроконтроллер

Fpc

0,5mm 8p раскладушка

На что следует обратить внимание:

Пользователь запрещает или сварку, чтобы открыть модуль на любом устройстве,

Запрещен модуль, чтобы смотреть прямо на солнце

Контактная жидкость модуля

Использование спирта или органических растворителей для очистки объектива

Используйте или другие предметы непосредственно для очистки объектива

Номинальное напряжение, кроме напряжения питания

Этот модуль относится к прецизионному электронному оптическому оборудованию, продажа без проблем с качеством не подлежит замене, покупка равна согласию с этим соглашением
