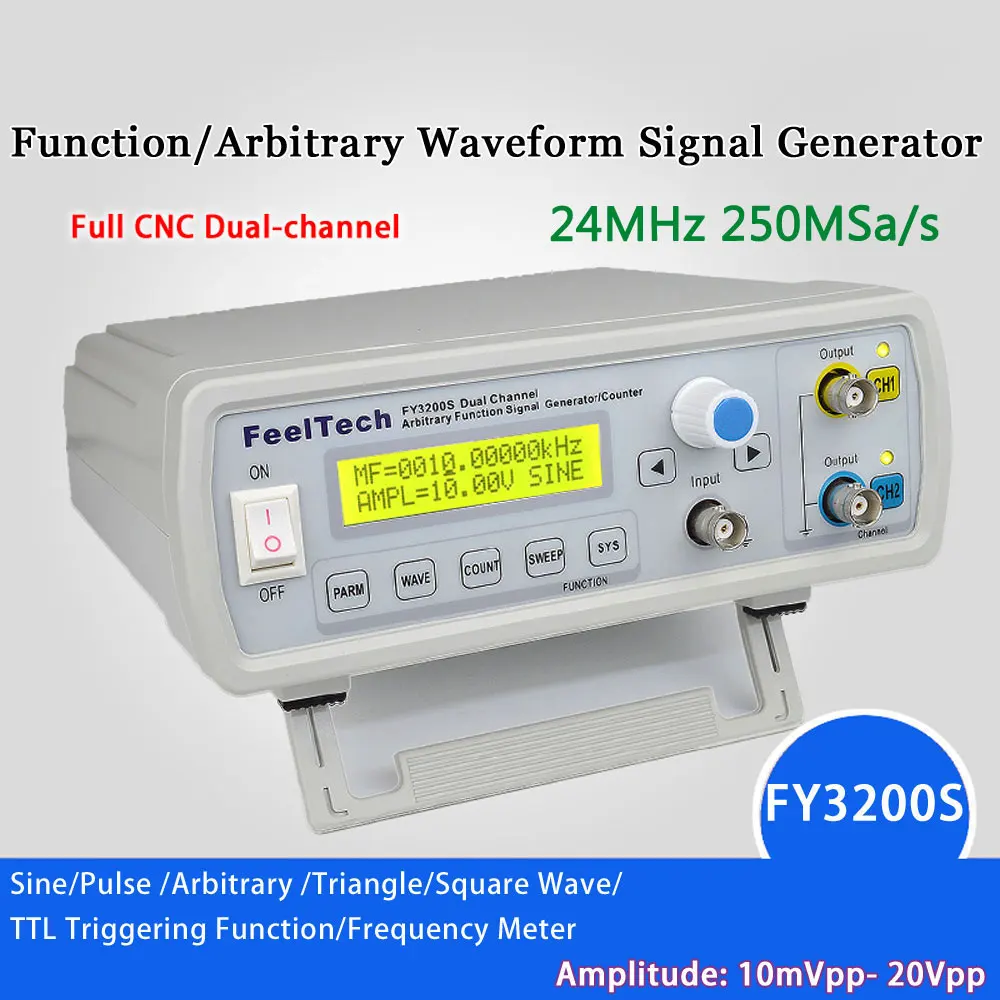

Двухканальный DDS функциональный генератор цифровой сигналов произвольная

Цифровой генератор сигналов высокой точности с функцией DDS, произвольная форма/импульсный Частотный метр, 12 бит, 24 МГц, двухканальный



Генератор сигналов функции DDS из этой серии-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных микросхем FPGA, высокоскоростной микропроцессор MCU и с высокоточным осциллятором в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимые двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синусоидального/треугольного/квадратного/пилообразного/импульсной волны, белого шума и т. Д. Данный инструмент имеет большие преимущества в генерации сигналов, сканировании сигналов, измерительных параметров и т. д. Это прекрасный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходных сигналов.
CH1 и CH2 полностью симметричные два канала, каждый канал может быть независимо установлен параметры.
Поддерживает пользовательскую форму волны,Каждый произвольный сигнал, глубина памяти 2048*12 бит,Частота дискретизации 250 мsa/s.
С функцией импульсного потока, ручным триггером, внутренним триггером CH2 и внешним триггером, тремя режимами триггера, которые позволяют блоку на любой выход 1 ~ 1048575 произвольных импульсов.
Функции измерения:100 МГцЧастотный измеритель и функция счетчика.
Амплитудный диапазон выхода сигнала10 мвpp-20Vpp, Смещение DC Диапазон регулировки-10В до 10V, Разрешение 0,1 V.
Функция вывода цифрового сигнала, КМОП-выход, диапазон 0 ~ 10 в.
Генератор сигналов до12 битШирокая, выходная форма волны более тонкая, искажения волны низкие.
С полными функциями ЧПУ, отображением и регулировкой параметров выходных сигналов тока, таких как амплитуда, смещение, частота, рабочий цикл и разность фаз двух сигналов.

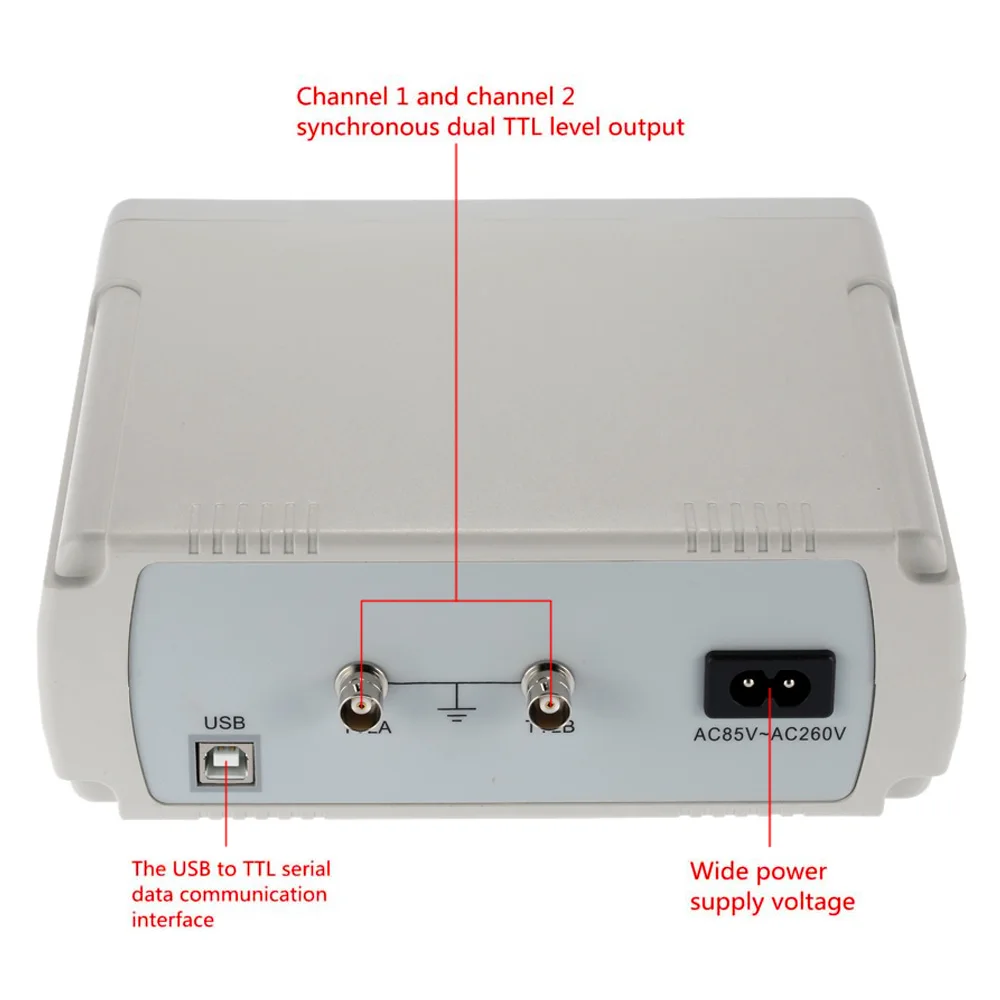

После подключения к компьютеру, пользователь может контролировать функции и параметры генератора сигналов, а также может менять и загружать произвольные формы сигналов.
Высокая точность и разрешение частоты:Точность частоты до 10 ^(-6), общее разрешение частот-10 МГц.
Функция отслеживания:Встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры, функция, простота в использовании.
Функции сканирования:Функция линейной разметки частоты и логарифмической подметки, начальные и конечные точки сканирования могут быть установлены свободно.
Для хранения Особенности:Можно хранить 20 групп параметров, установленных пользователем.

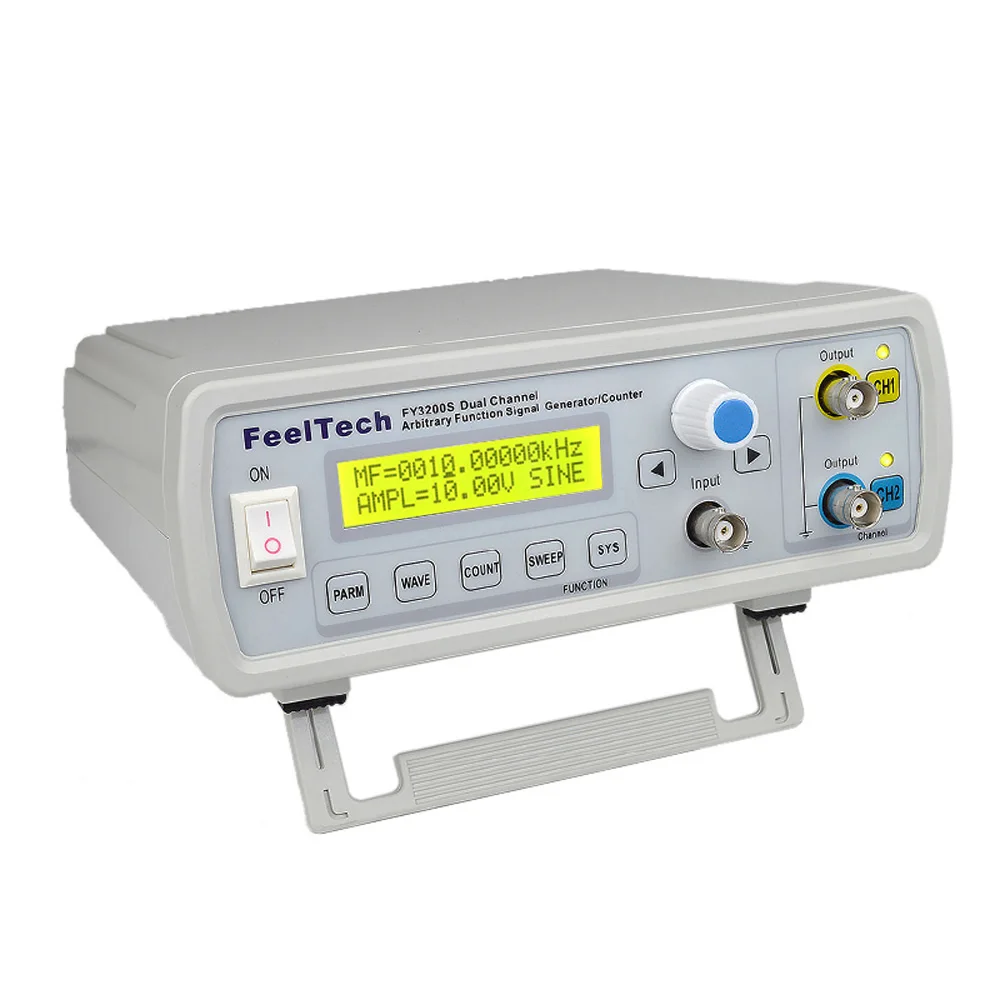

Работа: ключевое управление, LCD1602 дисплей на английском языке, Прямые цифровые параметры настройки или ручка непрерывной регулировки.
Защита от перенапряжения на входе: дальность входного сигнала-85 в перем. Тока до 260 в перем. Тока, широкое напряжение.
Защита от короткого замыкания на выходе: Каждый выход сигнала может работать выше 60 с в случае коротких замыканий.

Технические характеристики:

Параметры частоты Частотный диапазон Синусоида Нормальный режим (опционально): 0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 20 МГц/0 Гц ~ 24 МГц Прямоугольная волна 0 Гц ~ 6 МГц Треугольники волна 0 Гц ~ 6 МГц Другое сигнала 0 Гц ~ 6 МГц Мин. Разрешение частоты 10 МГц (0,01 Гц) Точность частоты (+/-)5*10 ^(-6) Стабильность частоты (+/-)2*10 ^(-6)/3 часа Фазы диапазон регулировки 0 ~ 359 ° Фазы Разрешение 1 ° Параметры формы волны Выход Типы сигналов Синусоидальный/треугольный/квадратный/Пилообразная/импульсная волна, пульс Lorentz, мультитоновый, случайные шумы, электрокардиограмма, трапециевидный пульс, симплектический пульс, узкий пульс, Gaussian белый шум, амплитуда
Частотно-модулированная Форма волны и пользовательская определенная форма волны Синусоида Гармонические искажения ≤ 0.8% (рецензируемая частота 1 кГц) Прямоугольная волна Время подъема/падения ≤ 20 Н (рецензируемая частота 100 кГц, 10 ВПП) Выброс ≤ 7.5% Рабочий цикл 0.1% ~ 99.9% Пилообразный сигнал Линейность ≥ 98% (0,01 Гц ~ 10 кГц) Пульсовой волны Диапазон регулировки ширины импульса 10nS ~ 1S Время подъема/падения ≤ 20ns TTL Выход Уровень амплитуды > 3Vpp Разветвителя > Нагрузка 20 TTL Время подъема/падения ≤ 20ns КМОП-матрица Выход Низкий уровень <0,3 V Высокий уровень 1 В ~ 10 в Уровень поднимается/понижает время ≤ 20ns Сигналов Выход Выход сопротивление 50Ω(+/-10%) (обычная) Выход амплитуда ③ 20 в ПП (без нагрузки) Защита Выход всех сигналов может работать выше 60 с при условии коротких замыканий нагрузки DC офсетная печать Офсетная печать диапазон регулировки (+/-)10 в Офсетная печать Разрешение 0,1 V Внешние измерения Частотный диапазон измерений

Время работы затвора = 1 сек, 1 Гц-100 МГц

Вход Напряжение диапазон 1Vpp ~ 20Vpp Диапазон измерений 0 ~ 4294967295 Периодические измерения Разрешение 20ns, макс., измеряемое 20s Сканирование Функция Режим сканирования Линейная подметка, логарифмическая подметка Сканирования объекта Частота Время сканирования 1s-999s/шаг Частотный диапазон настройки Начальная и конечная точки могут быть выбраны произвольно Частотный диапазон сканирования Это зависит от настроек параметров подметания Общие параметры Память Количество 20 Расположение От M0 до M19 (01 по умолчанию) Интерфейс Интерфейс режим Использование USB для последовательного интерфейса Связь Скорость 9600bps Протокол Режим Command Line, закрытый протокол Питание Напряжение диапазон 85 в перем. Тока на 260 в перем. Тока Дисплей Дисплей Тип ЖК-дисплей 1602 Дисплей Защита окружающей среды Температура: 0 ~ 40 °C Влажность: <80% Размеры 19*18*7 см/7,5*7 * 2.75in (L * W * H) Вес 577 г/20,36 унций Посылка Размеры 25*21*9,5 см/9,84*8,27 * 3.74in (L * W * H) Посылка Вес 913 г/32,23 унций

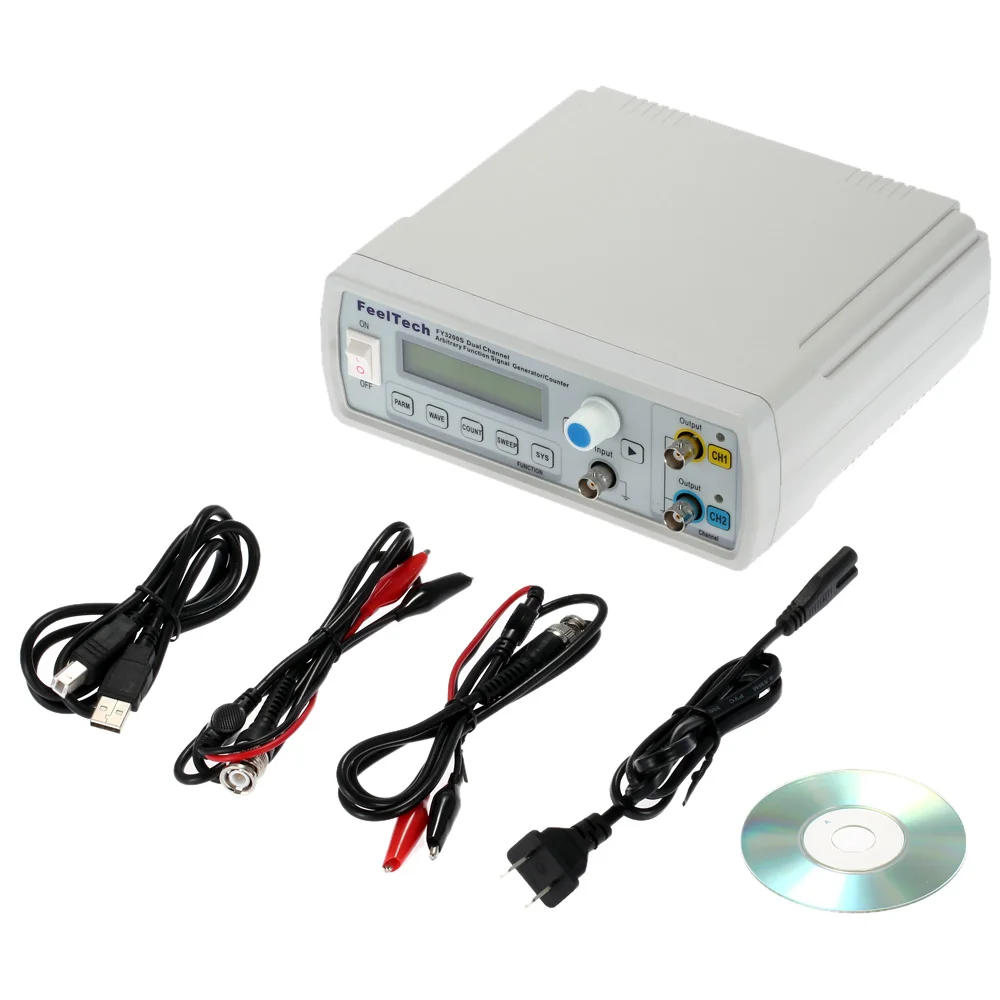

Посылка список:
1 * функциональный генератор сигналов
1 * USB кабель
1 * Разъем питания
1 * CD-плеер
2 * Кабель BNC с зажимами
