45 Вт RGB Fibra Optica DMX512 мощность LED волоконно-оптический двигатель драйвер с 28key RF пульт дистанционного управления для всех видов волоконной оптики

45 Вт RGB DMX512 светодиодный волоконно-оптический источник света RF удаленное Оптическое волокно молния потолок волоконно-оптический двигатель декоративный драйвер

Технические характеристики Techincal

Входное напряжение: AC86-265V мощность: 45 Вт

Цвет: RGB LED

Выходной серый уровень: 256 Входной сигнал: DMX512/1990

Выход DMX: 3 канала (RGB) DMX512 стандартный разъем XLR;

Вес нетто: 1,68 кг Вес брутто: 2,1 кг

Размер устройства источника света: l227мм × w195мм × h80мм внутренний диаметр головки волокна: 29 мм

Материал корпуса: алюминий пульт дистанционного управления: RF

Размер пульта: L85 × W52 × H7 мм Размер упаковки: l325мм × w320мм × h125мм

Срок службы: 50 000 часов Гарантия: 2 года Спецификация

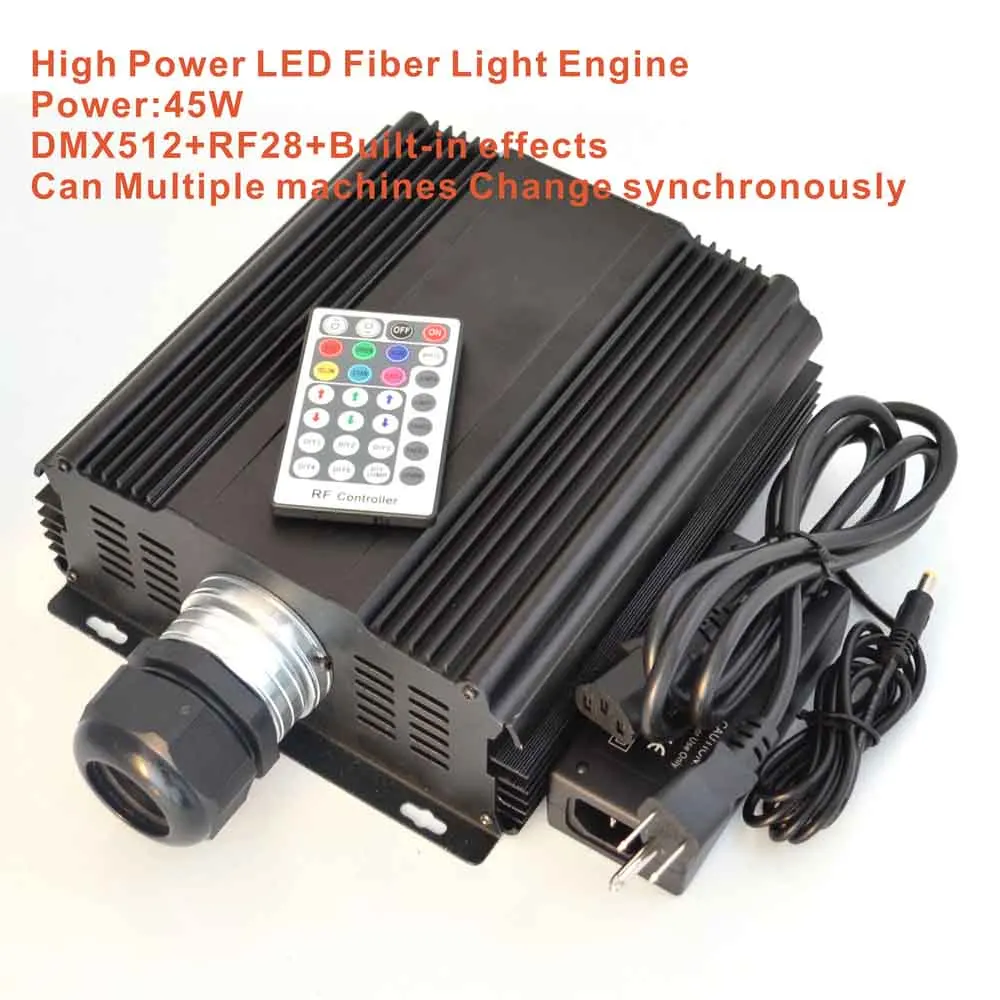

В комплект входит:

1,45 Вт DMX светодиодный источник света 1 шт.

2.28Key RF пульт дистанционного управления 1 шт

3. Адаптер питания 1 шт.

4. Руководство пользователя 1 шт.

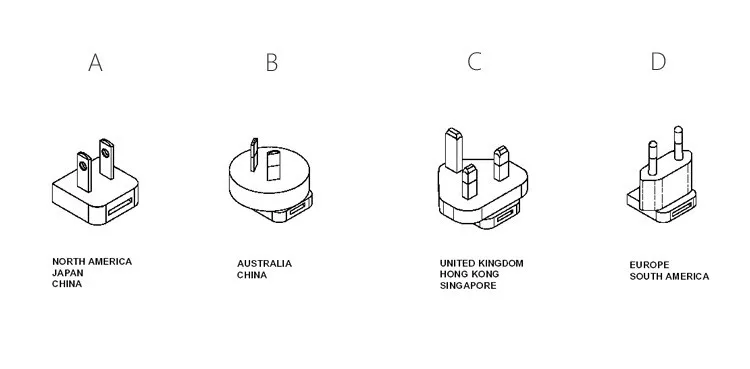

У нас есть штепсельная вилка стандарта ЕС/США/Великобритании/Австралии, мы по умолчанию отправляем в соответствии с национальными стандартами и, если это необходимо, пожалуйста, оставьте сообщение.

Режим 1: Режим DMX

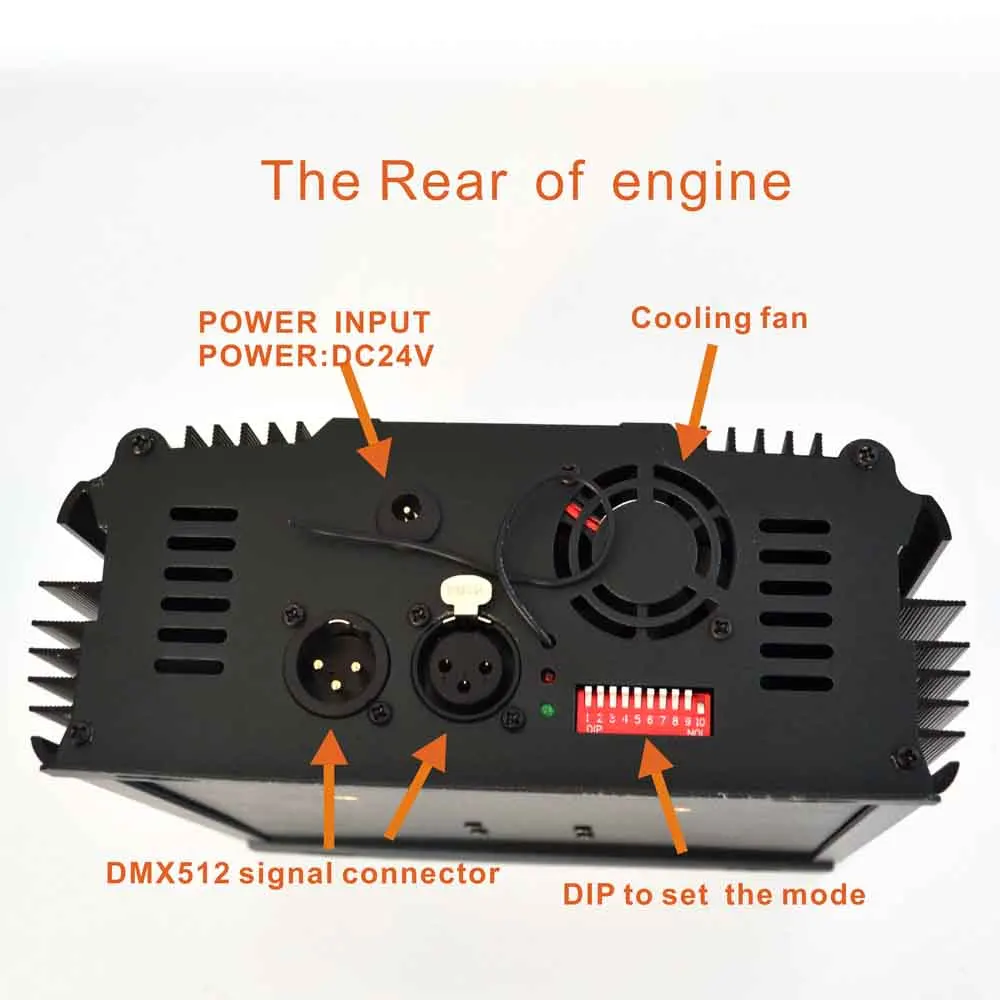

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512
Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен на 38,

Кодирование № 6,3, 2 положения на циферблате переключателя в «1», другие настройки в «0»,

Затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2,

Это адрес запуска DMX512 38

Схема 1

Пример 2:
Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование номера 2,3, 6,8 переключателя на «1», другие настройки на «0»,

Затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Режим 2: режим RF

Примечание: Это будет режим rf, когда переключатель No. 10 выключен.

Инструкции по удалению:

Функция соответствия коду (доступна при выходе из фабрики)

1. Мощность на светодиодном двигателе, она хорошо работает при красном указанном освещении.

2. Нажмите FADE3 и FADE7 в то же время в эффективном удаленном расстоянии, белый цвет светодиодной вспышки двигателя. Код соответствует успеху.

MODE3: встроенный режим эффектов

Выбор эффекта (кнопка переключения No.1 на No.4): 12 видов

1. Push No.1: семицветный постепенное изменение цикла. 2. Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите No.1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1 и 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Push No.1 и 4: статический желтый 10. Push No.2 и 4: статический фиолетовый

11. Push No.1 и 2 и 3: статический cyan 12. Push No.3 и 4: Статический белый

Выбор скорости (кнопочный переключатель №5 на № 7) 8 видов

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.5, 6: 1,5 секунды. 4. Push No.7: 2 секунды.

5. Push No.5: 0,5 секунды. 6. Push No.6: 1 секунда. 7. Push No.5, 6: 1,5 секунды. 8. Push No.7: 2 секунды.

Схема подключения приложения

1. Модель DMX

2. Модель RF

3. Модель BUILT_IN

Максимальная формула подключения волокна:

Радиус головки волокна: R

Диаметр волокна: D1,D2, D3. .........

Количество волокна: N1,N2,N3. .....

Результат: & Pi; * R> = 1 * D1 * D1 + N2 * D2 * D2 + N3 * D3 * D3. .............

Пример:

Радиус головки волокна (диаметр 20 мм)

Диаметр волокна: 0,75 мм, 1,0 мм, 1,5 мм

Количество волокна: 150 мм,50 мм, 10 мм...

Результат: 3,14*10*10> = 150*0,75*0,75 + 50*1*1 + 10*1,5*1,5

Внутренний диаметр оптоволоконной головки:16-20 мм

Количество оптического волокна может быть установлено:

Модель

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Максимальное количество волокон

QJ-FB45RGBWRFDMX

29

0,75

1100

QJ-FB45RGBWRFDMX

29

1

660

QJ-FB45RGBWRFDMX

29

1,5

290

QJ-FB45RGBWRFDMX

29

2

160

Способ подключения между волокном и светодиодным двигателем:

1. Выровняйте всю волоконную головку, закрепите лентами, которые могут выдерживать температуру более 130

2. Пройдите через волокно к соединителю, крепежный вращающийся натяжитель. Чтобы убедиться, что волоконный пучок не может двигаться, и каждое волокно должно быть в одной плоскости.

3. Отрежьте волоконный пучок на плоскую поверхность тепловым ножом или лезвием.

4. Убедитесь, что головка волокна гладкая и чистая. Таким образом, свет каждого волокна будет равномерно.

5. Поместите через весь волоконный соединитель для фиксации кольца светодиодного двигателя. Закрепите винт на верхней части фиксирующего кольца.

Внимание:

1. Убедитесь в правильности входного напряжения.

2. Установка светодиодного двигателя в дождь или во влажном месте запрещена

3. Пожалуйста, не открывайте светодиодный двигатель для проверки или изменения электронных схем, если вы не профессионализм.

4. Светодиодный двигатель должен быть хорошей вентиляцией, пожалуйста, не помещайте в герметичное место.

5. Кладите мусор поверх светодиодного двигателя или вокруг, это будет вызвано плохим тепловыделением.

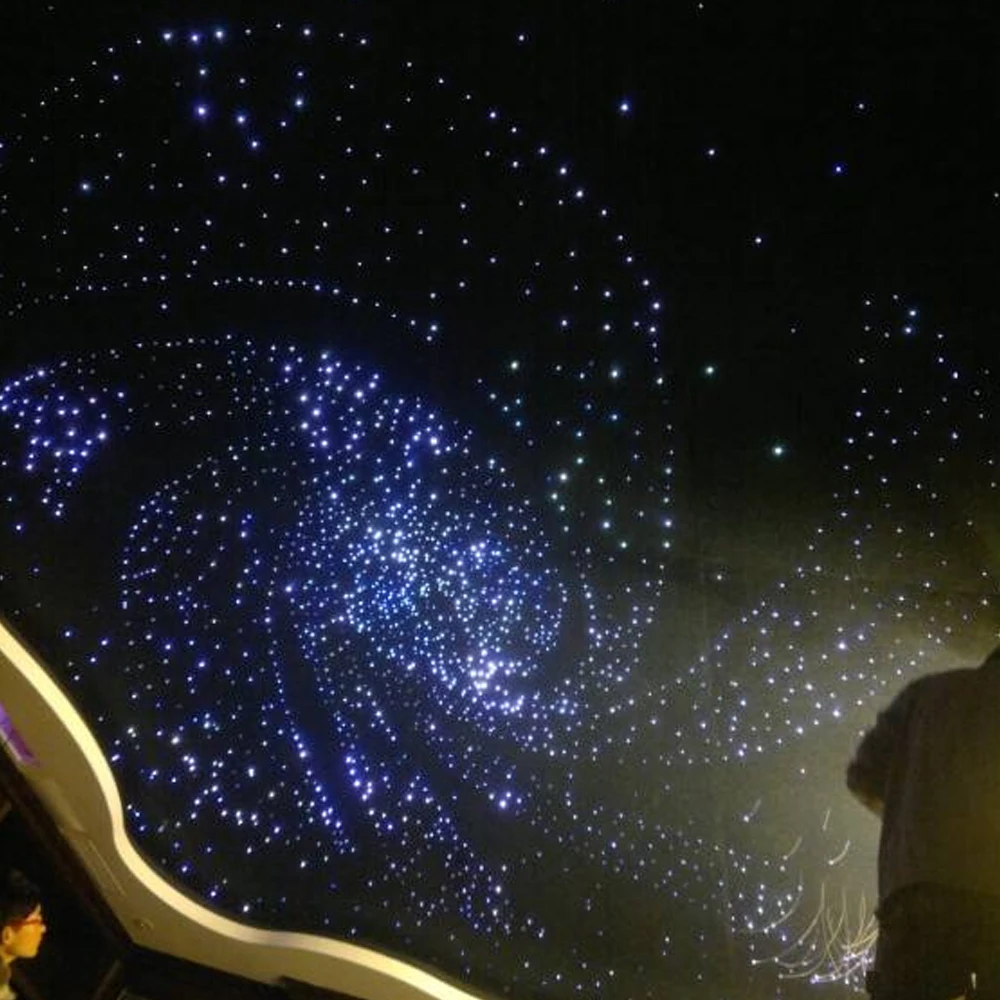

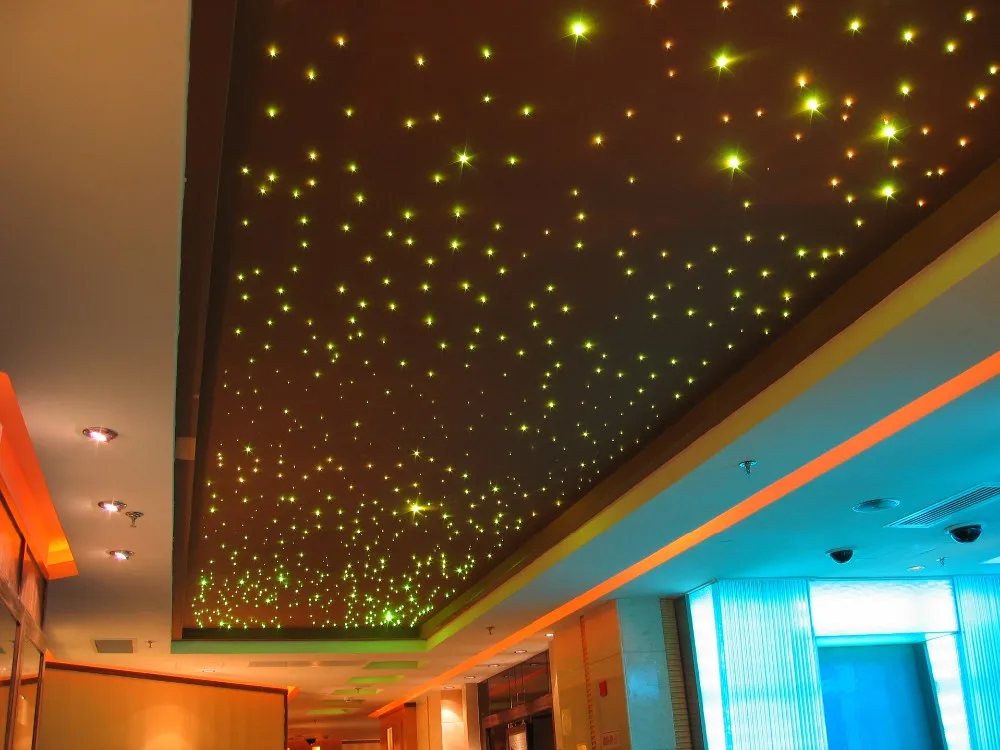

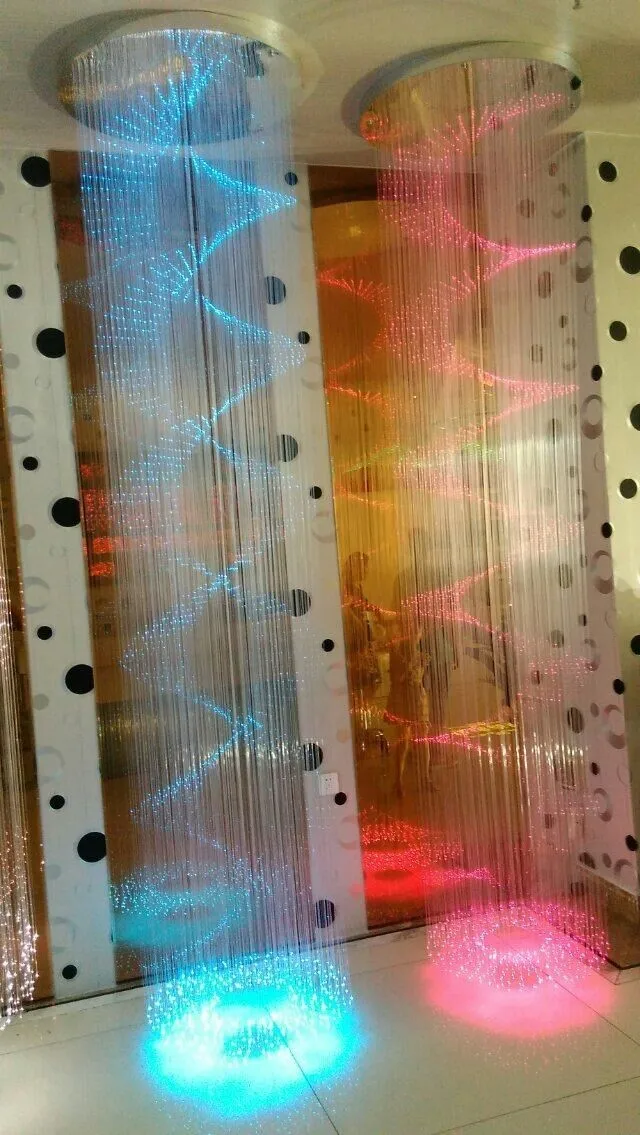

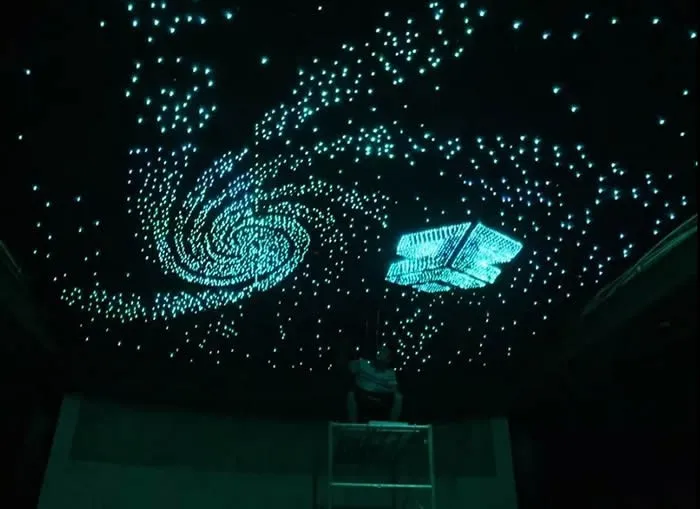

Эффект применения
