2.2kw 3HP 400 Гц общие VFD инвертор, преобразователь частоты 3 фазы 380 В в 3 фазы 0-380 В из 5.1A

Модель

V8M4T2R2GB

Номинальная Мощность

2.2kw/3HP

Номинальная Выход ток

5.1A

Вход Напряжение

3 фазы 380VAC

Выходное напряжение

3 фазы 0-380 В

Максимальная Выход частоты

400 Гц

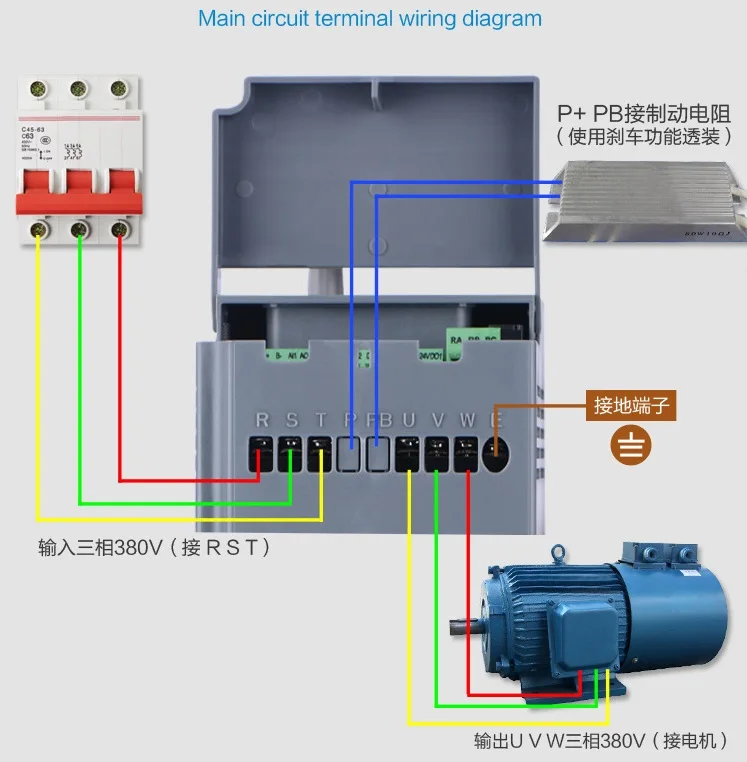

Схема проводки основной цепи:

Если вам нужно руководство пользователя, пожалуйста, напишите нам ваш адрес электронной почты, я вышлю его вам по электронной почте.

Технические характеристики

Товар

Технические характеристики

Стандартный функции

Максимальная частота

Вектор управления: 0-300 Гц

V/F управления: 0-320 Гц

Несущая частота

0,5-16 кГц

Частота носителя автоматически регулируется на основе функций нагрузки.

Вход разрешение по частоте

Цифровая настройка 0,01 Гц

Аналоговая Настройка: Максимальная частота x 0.025%

Управление режим

Бесчувственный Векторный контроль потока (SFVC)

Векторное управление замкнутым контуром (CLVC)

Управление напряжением/частотой (в/Ф)

Крутящий момент запуска

Тип G: 150% Гц/0,5 (SFVC); 0 Гц/180% (cvc)

Тип P: 0,5 Гц/100%

Скорость диапазон

1:100 (SFVC)

1:1000 (clvc)

Скорость стабильность и точность

+/-0.5% (SFVC)

+/-0.02% (CLVC)

Крутящий момент точность управления

+/-5% (CLVC)

Стандартный функции

Перегрузка

Тип G: 60 s для 150% номинального тока, s 3 с для 180% номинального тока;

Тип P: 60 s для 120% номинального тока, s 3 с для 150% номинального тока;

Крутящий момент boost

Фиксированный boost

Подгонянный наддув 0.1%-30.0%

V/F кривой

Прямая Кривая V/F

Многоточечная Кривая V/F

Кривая N-power V/F (1,2-power, 1,4-power, 1,6-power, 1,8-power, квадратный)

V/F разделения

Два типа: полное разделение; половинное разделение

Рабочий режим

Прямой линии рампы

S-curve рампы

Четыре группы времени ускорения/замедления с

Диапазон 0,0-6500,0 s

Торможения

Частота торможения постоянного тока: от 0,00 Гц до максимальной частоты

Время торможения: 0,0-36,0 s

Сила тока торможения: 0.0%-100.0%

JOG контроля

JOG Частотный диапазон: 0,00-50,00 Гц

JOG время разгона/торможения: 0,0-6500,0 s

На борту несколько предустановленных скорости

Он реализует до 16 скоростей через простую функцию PLC или сочетание состояний DI терминалов.

На борту PID

Он легко реализует управляемую процессом систему управления замкнутым циклом.

Автоматическое регулирование напряжения (AVR)

Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети.

Контроль перенапряжения/перегрузки по току

Ток и напряжение ограничиваются автоматически во время работы, чтобы избежать частых отключений из-за перенапряжения/перегрузки по току.

Ограничения крутящего момента и управления

Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время бега.

Управление крутящим моментом может быть реализовано в режиме CLVC.

Индивидуальная функции

Высокая производительность

Управление асинхронным мотором и синхронным мотором осуществляется с помощью высокоэффективной технологии векторного управления током.

Мощность dip ехать через

Энергия отзывы нагрузки компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.

Быстрым течением предел

Это помогает избежать частых перегрузки по току дисковода переменного тока.

Виртуальный ввода/вывода

Пять групп виртуальных DI/Dos могут осуществить простое логическое управление.

Газораспределения

Диапазон времени: 0,0-6500,0 минут

Индивидуальная функции

Мульти-двигатель переключатель

Четыре двигателя можно переключать через четыре группы параметров двигателя.

Несколько протоколов связи

Он поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen.

Защита от перегрева двигателя

Дополнительный I/O карты расширения позволяет AI3 чтобы получить датчик температуры двигателя вход (PT100, PT1000) так, чтобы реализовать двигателя защита от перегрева.

Несколько кодер типа

Он поддерживает различные кодировщики, такие как кодировщик дифференциала, кодировщик открытого коллектора, резольвер, кодировщик UVW и Кодировщик SIN/COS.

RUN

Запуск команды источник

Управление панели

Управление терминалы

Последовательный порт

Вы можете выполнять переключение между этими источниками различными способами.

Частота источника

Существует в общей сложности 10 источников частоты, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка порта серийной связи.

Вы можете выполнять переключение между этими источниками различными способами.

Вспомогательный источник частоты

Существует десять вспомогательных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и синтеза частоты.

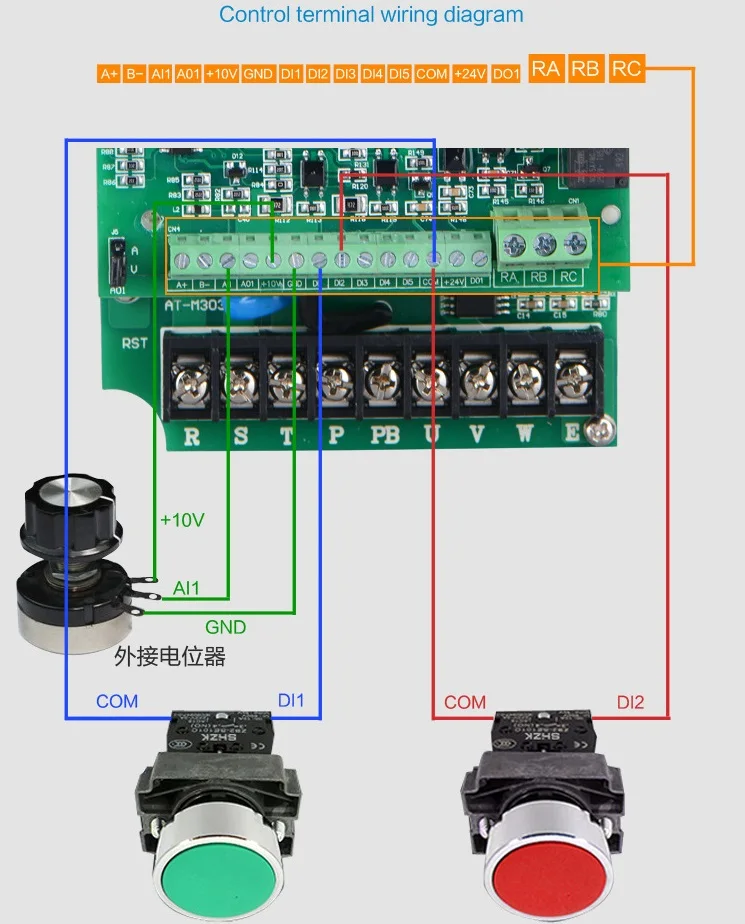

Вход терминала

Стандартный:

5 цифровых входных (DI) терминалов, один из которых поддерживает до 100 кГц скоростной импульсный вход

2 аналоговых входа (AI) клеммы, один из которых поддерживает только В 0-10 В вход напряжения, а другой поддерживает В 0-10 В вход напряжения или 4-20 мА текущий вход

Расширяющаяся Емкость: терминалы 5 DI

1 AI терминал, который поддерживает-10-10 В входного напряжения и также поддерживает PT100 \ PT1000

RUN

Выход терминала

Стандартный

1 Высокоскоростной импульсный выход терминал (с открытым коллектором), который поддерживает 0-100 кГц квадрат выходной сигнал волна

1 цифровой выход (DO) терминал 1 релейный выход терминал

1 аналоговый выход (AO) терминал, который поддерживает 0-20 мА выходной ток или 0-В 10 в выход напряжения

Расширяющаяся Емкость: 1 Терминал DO

1 реле выходной терминал

1 AO терминал, который поддерживает 0-20 мА выходной ток или 0-В 10 в выход напряжения

Отображение и работа на панели управления

Светодио дный дисплей

Он отображает параметры.

Блокировка ключей и выбор функций

Он может заблокировать ключи частично или полностью и определить диапазон функций некоторых ключей, чтобы предотвратить неправильные функции.

Режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от потери фазы входа/выхода, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки

Защита окружающей среды

Установка местоположение

Крытый, без прямых солнечных лучей, пыли, коррозионного газа, горючего газа, нефтяного дыма, пара, капельного или соли.

Высота

Ниже, чем 1000 м

Температура окружающей среды

От-10 °C до + 40 °C (деоценен, если температура окружающей среды составляет от 40 °C до 50 °C)

Влажность

Менее 95% RH, без конденсации

Вибрации

Менее 5,9 м/s2 (0,6 г)

Температура хранения

От-20 °C до + 60 °C

Уровень IP

IP20

Степень загрязнения

PD2

Мощность системы распределения

TN, TT

Применения:

* Химическое волокно и текстиль: кардинговая машина, Калибровочная машина, центральный кондиционер, воздуходувка, прядильная машина, прядильная машина, ткацкая машина, насосы и т. д.

* Производство автомобилей: смешивание краски, центральный кондиционер, конвейерная лента и т. д.

* Производство станков: шлифовальный станок, обрабатывающий центр, токарный станок, строгальный станок, фрезерный станок, станок для бритья и т. д.

* Электронное производство: воздушный компрессор, литьевая машина, центральный кондиционер, вентилятор и насос, конвейерная лента и т. д.

* Производство бумаги: бумажная машина, машины для производства бумаги, вентилятор и насос, шлифовальный станок, миксер и т. д.

* Питание: конвейерная лента, миксер, лапша машина, автомат для закусок и т. д.

* Газ, вода: воздуходувка, насос, компрессор и т. д.

* Цемент: роторная печь, подъемное оборудование, воздуходувка, насос, главный приводной двигатель, конвейер, Вибрационный фидер и постоянный вентилятор печи и т. д.

* Добыча: грязевой насос, конвейер, подъемник, машина для резки, копания резки, кран, воздуходувка, насос, компрессионная машина и т. д.

* Транспортировка: электромобили, электролокомотив, движение корабля, погрузочно-разгрузочное оборудование, воздушный компрессор, Электрический кабельный автомобиль и т. д.

* Обработка: склад, грузовик, порошковое устройство доставки, ремень выходной конвейер и т. д.

* Конструкция: лифт, конвейерная лента, оборудование для кондиционера, воздуходувка, насосы и т. д.

* Пластик: машина для резки резины, машина для литья под давлением, экструдер, пластиковый линия производства пленки и т. д.

* Срок службы, услуги: воздушный компрессор, швейные машины, электрические вентиляторы, промышленная и домашняя стиральная машина и т. д.

* Логистика: трехмерный гараж, склад, конвейерная лента и т. д.

* Электрическая мощность кипятильный, центробежный смеситель с воздуходувкой, конвейерная лента, насосные станции, маховик и т. д.

* Гостиницы, здание: центральная система кондиционера, лифты и т. д.

* Сельское хозяйство: чайная машина, водяной насос, вентиляция и т. д.

* Металлургической промышленности: прокатки, ролик, взрывная воздуходувка печи, насос, грузоподъемных машин, доменный кормления, сталелитейных заводов, полировка и т. д.

* Стальная прокатка: линия чертежная машина, намоточная машина, воздуходувка, насос, подъемное оборудование, резка фиксированной длины, автоматическая подача;

* Сталь: прокатный стан, роликовый путь, вентилятор, насос, кран и ковш автомобиля, конвертер наклона и т. д.

* Химическая промышленность: конвейерная лента, миксер, экструдирующая машина, пленочный центробежный сепаратор, компрессор, нагнетатель, опрыскиватель, насосы и т. д.

* Масло: масляный насос, электрический погружной насос, инжекционные насосы, насосная установка и т. д.
