Радиоуправляемый Дрон X4M380L с рамкой APM 2 8 управление полетом GPS комплект сделай

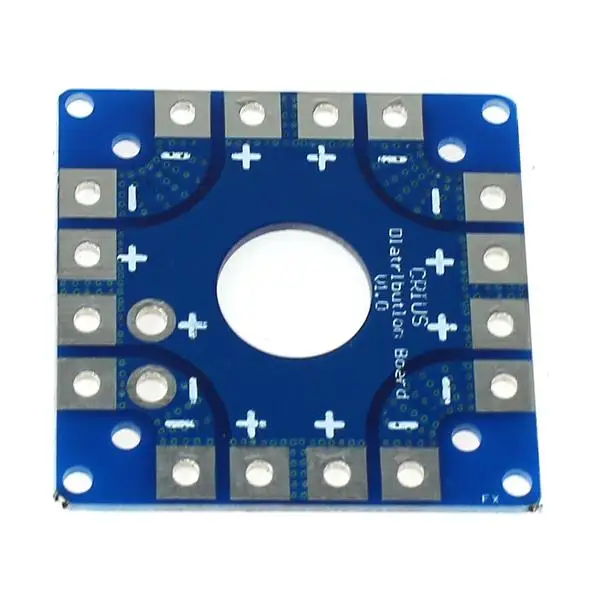

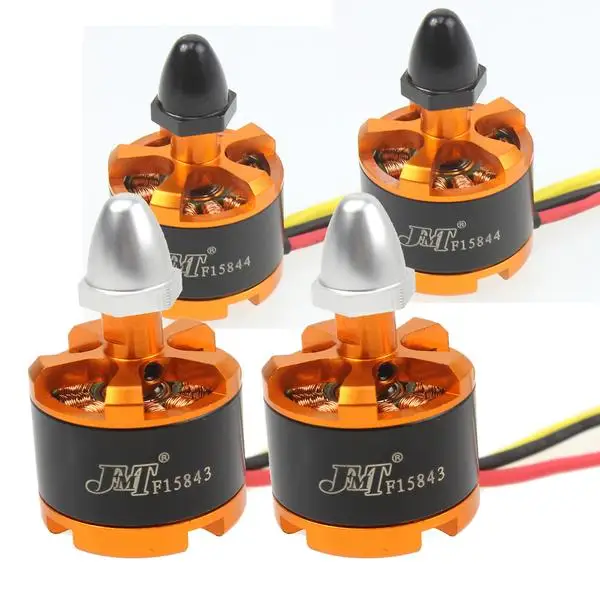

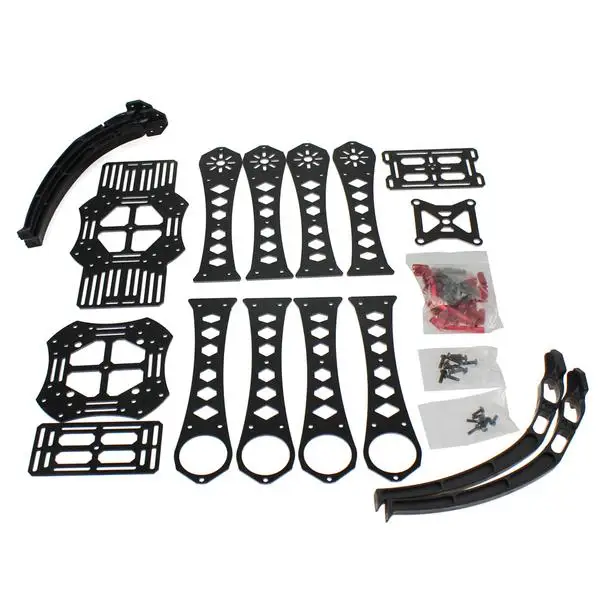

DIY RC Drone Quadrocopter X4M380L рама комплект с APM 2,8 двигатель управления полетом ESC реквизит   Разобранный, покупателю необходимо собрать самостоятельно.   Посылка включает в себя: X4M380L Стекловолоконная рама * 1 Бесщеточный двигатель по часовой стрелке * 2 Бесщеточный двигатель против часовой стрелки * 2 Бесщеточный контроллер скорости ESC, 30 А * 4 9443 пропеллер * 2 Плата подключения KK * 1 Управление полетом APM2.8 * 1 GPS 6 м с компасом * 1 3,5 мм штепсельный разъем * 12 20 см крепежная лента для крючков и петель * 1 Т-образный штекер, силиконовый провод * 1 5 шт., 10 см, сервоприемник, Удлинительный провод, кабель * 1 GPS складной держатель антенны * 1   Прежде чем настроить APM, Вам нужно будет сначала подключить все вместе. Это руководство покажет вам все кабели и детали, которые вам нужно будет подключить к APM.   Типичные Квадрокоптер раскладка клавиатуры Обратите внимание, что на приведенной ниже иллюстрации представлена (стандартная) установка. Он содержит опциональное оборудование, включая подвес камеры и монитор аккумулятора, и он использует проводное подключение ESC «Y», а не распределительную плату, которая подходит для многих мультикоптеров.



1. Подключение двигателей и RC передач



Обзор подключений к плате Ardupilot Mega v2 Примечание: Ниже указаны инструкции для обычных радиоприемников с ШИМ-выходом (один кабель на канал). Если вы используете приемник «PPM» (один кабель имеет все каналы), следуйте инструкциям .

Прежде чем настроить Arducopter, вам нужно будет сначала подключить все вместе. Это довольно просто. Вам необходимо подключить р/у ресивер к Вход стороне платы. Вы можете использовать кабели, включенные в комплект Arducopter, или если вы используете другую раму, вы можете использовать соединительные кабели или женские кабели сервопривода Соединения между приемником RC и платой Ardupilot Mega v2







Если вы используете кабели сервопривода «Мама-мама», Черная сторона каждого разъема должна быть снаружи, для платы, сигнал (белый/оранжевый) должен быть внутри, как показано ниже. Подключение с прямыми разъемами Подключения с правый угол инструменты для наращивания волос

Если вы используете мульти-контактный разъемЧто было включено в комплект Arducopter, подключите их, как показано ниже





Входная сторона для радиоуправляемого приемника Выходная сторона в PDB







Обратите внимание, что ваш ESC, разъемы должны быть подключены к выходной стороне, рекомендуется использовать только питание от одного из ваших ESC. Это может быть Дюна, нарезая красный провод на всех, кроме одного из ESC, или с помощью специального адаптера.

2. Подключение электродвигателей





Снова, если вы используете комплект Arducopter, с PDB, тогда вам не нужно беспокоиться об этом, если вы припаянете все правильно, так как моторы установлены на правильные шпильки с кабелями, подключенными вами в предыдущий шаг. Однако, вы убедитесь, что ваши моторы вращаются в правильном направлении. На изображениях, приведённых ниже, показаны возможные настройки дукоптера с правильной позицией двигателя Быстрый наконечник: если ваш двигатель не вращается в правильном направлении, Просто переключите положение любых двух проводов ESC-двигателя.





Arducopter Quad   Arducopter Tri   Дукоптер Hexa, Octa и Y6   Arducopter OCTA QUAD (X8)    Крепление для камеры с поворотным углом



3. Подключение дополнительных датчиков



Сонар-Ультразвуковой дальномер  AC2 поддерживает MaxSonar line сонаров для удержания на низком уровне высоты и в дальнейшем избежания столкновений. Сонар ниже 10 метров в основном используется для удержания высоты. Барометрический датчик используется выше 10 метров. GPS не требуется для удержания высоты.

---

Подключите ультразвуковой датчик к порту A0 платы Ardupilot Mega v2 Сонаровые датчики достаточно чувствителен к шуму, добавляя что-то, как Ферритовый дроссель к вашему кабелю, может помочь. Самое главное-установить сонар вдали от другой электроники, например, ESC, или беспроводных телеметрических модулей.

Возможные вызывающие сонары интерференции
Электрический шум, вызванный ESCs, сервоприборами или переключением BEC на той же цепи, что и сонар Излучение EMF от двигателей, проводов двигателя, ESC или Xbee. Акустический шум от пропеллеров Вибрация от двигателей, реквизит и т. Д. Оптический поток Сенсор  Оптический датчик потока используется, чтобы улучшить положение удерживания точности вашего arducopter. Этот датчик поддерживается с Arducopter 2,6 и более поздних версий.

---

Подключение оптического датчика потока к APMv2 Питание, GND, NCS булавки должны быть прикреплены к A3 Булавки MISO, MOSI и SCLK должны быть непосредственно припаянными на булавки, указанные выше По умолчанию устанавливается объектив, указывающий вниз, штифты вперед Это хорошая идея, чтобы закрепить провода с помощью некоторых кабелей, чтобы они не отрывались со временем
