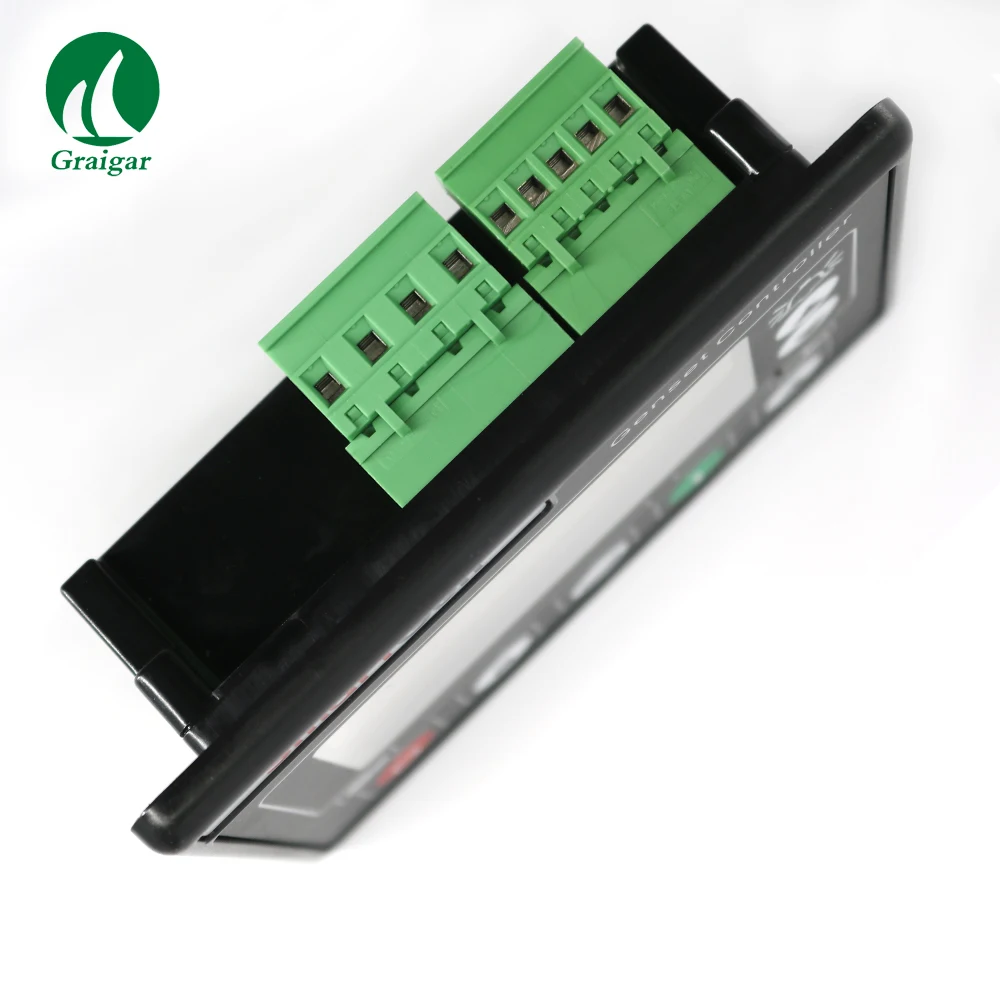

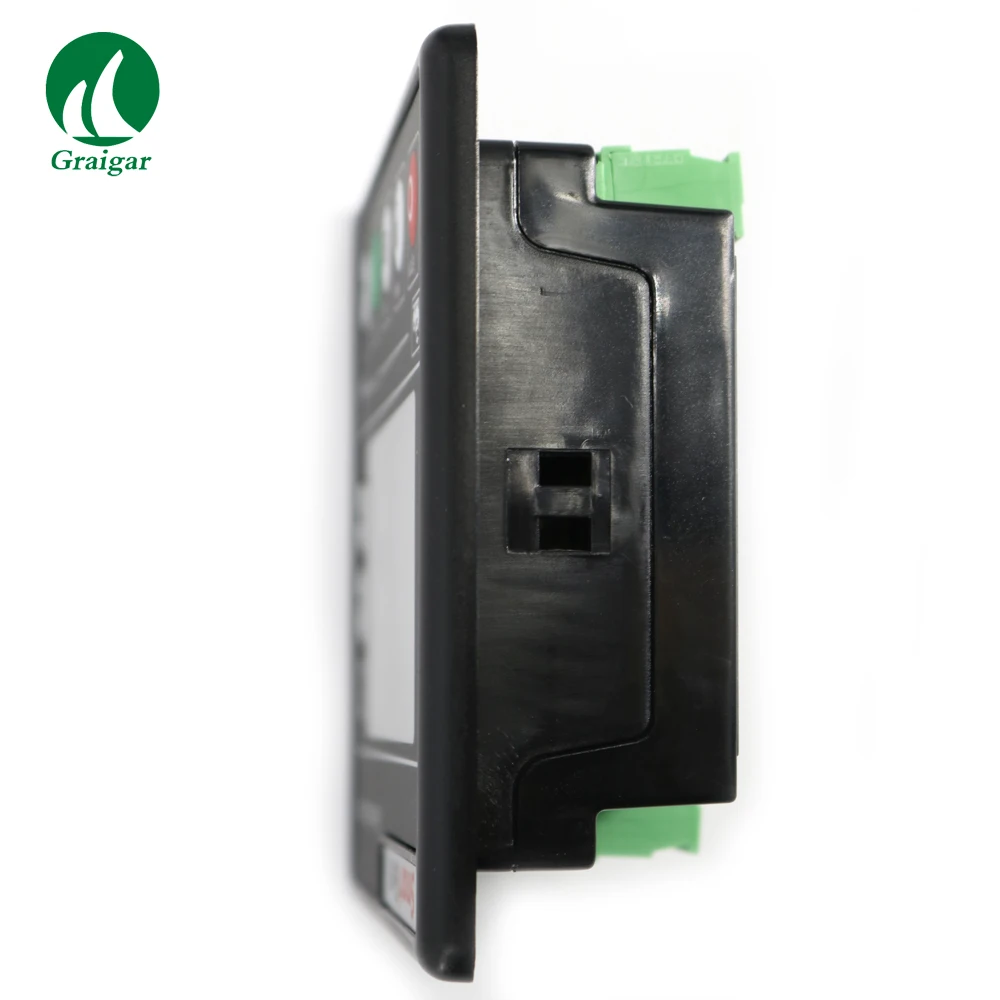

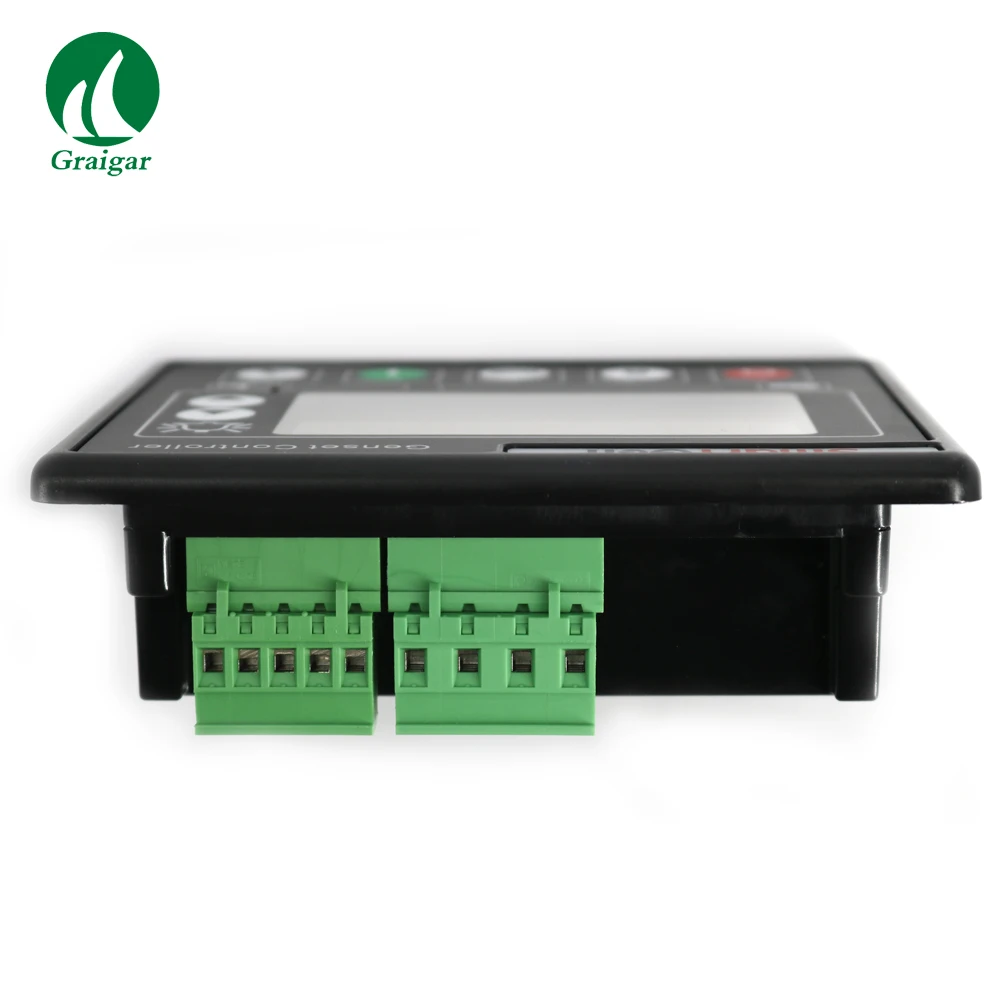

Новый модуль управления генератором Smartgen HGM4010N

Контроллеры генераторной установки серии HGM4000N интегрируют цифровую, интеллектуальную и сетевую технологии, которые используются для автоматизации генераторной установки и системы управления монитором одного блока для достижения автоматического запуска/остановки, измерения данных, защиты сигнализации и т. Д. Функций. Он подходит для ЖК-дисплея, дополнительного интерфейса языков (китайский, английский, испанский, русский, турецкий, французский, португальский и польский), и он является надежным и простым в использовании.

Контроллеры genset серии HGM4000N используют микропроцессорную технологию с точным измерением параметров, регулировкой фиксированного значения, настройкой времени и настройкой значений и т. д. Все параметры могут быть настроены с передней панели или через программируемый интерфейс (интерфейс USB или RS485) через ПК. Его можно широко использовать во всех типах автоматической системы управления генератором с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

Производительность и характеристики

Контроллер серии HGM4000N имеет шесть типов:

HGM4010N/HGM4010NC/HGM4010CAN: ASM (автоматический модуль запуска), он контролирует генератор для запуска/остановки с помощью удаленного сигнала;

HGM4020N/HGM4020NC/HGM4020CAN: AMF (автоматический сбой сети), обновления на основе HGM4010N/HGM4010NC/HGM4010CAN Кроме того, имеет функцию автоматического контроля количества электросети и генератора, специально для автоматической системы, состоящей из генератора и сети.

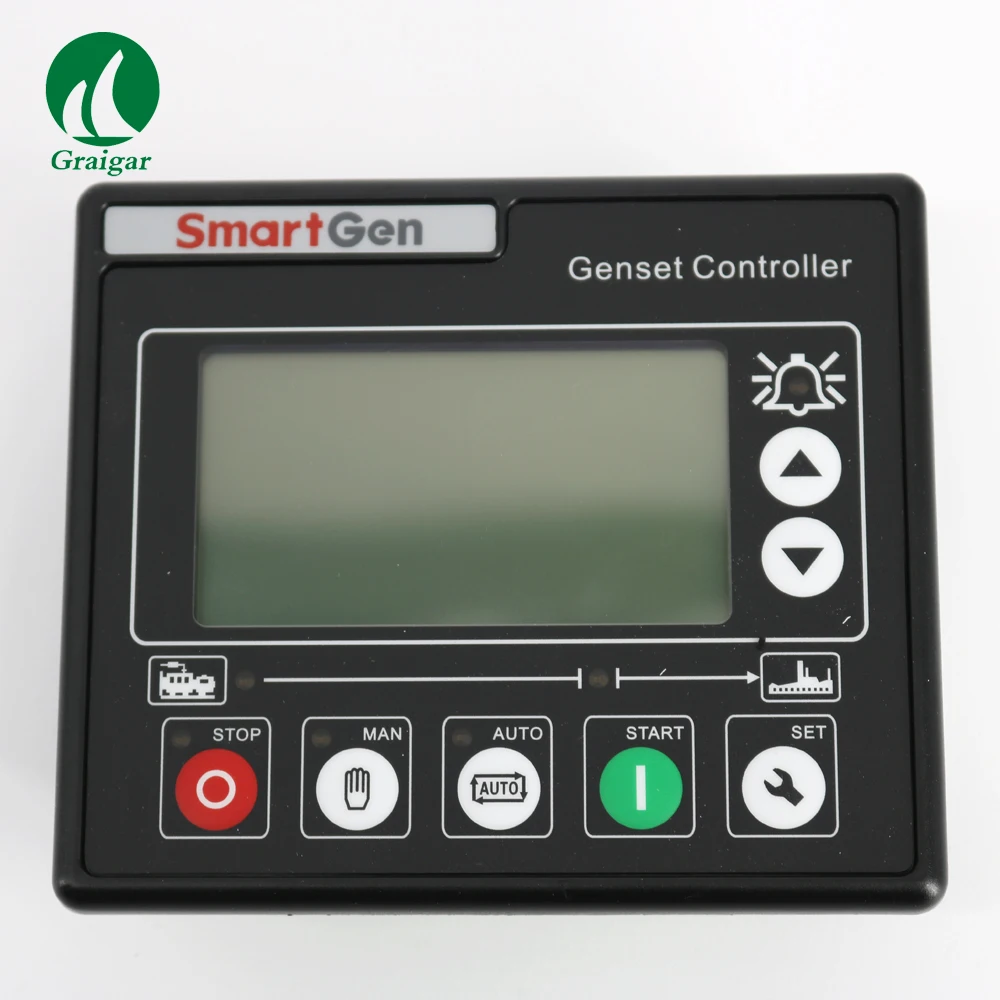

132x64 LCD с подсветкой, выбор языкового интерфейса (китайский, английский, испанский, русский, турецкий, французский, португальский и польский), кнопочное управление.

Жесткий экран акриловый материал используется для защиты экрана с отличными износостойкими и стойкими к царапинам функциями.

Силиконовая панель и кнопки могут использоваться в условиях экстремальных температур.

Интерфейс связи RS485 включает «Три удаленных функции» (дистанционное управление, Дистанционное измерение и удаленное общение) в соответствии с Протоколом MODBUS.

Оснащен портом CANBUS и может взаимодействовать с genset J1939. Может не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и т. д.) машины ECU, но и управлять запуском, выключением, повышение скорости и скорости при помощи порта CANBUS (требуется контроллер с интерфейсом CANBUS).

Подходит для 3-фазного 4-проводного, 3-фазного 3-проводного, однофазного 2-проводного, И 2-фазные 3-проводные системы с напряжением 120/240 в и частотой 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, параметры мощности и частоту генератора или сети.

Сетевой генератор

Напряжение линии (ЗАО, Ubc и УЦА) напряжение линии (ЗАО, Ubc и УЦА)

Фазовое напряжение мкА, Ub и Uc) фазовое напряжение (мкА Ub и Uc)

Частота Гц частота Гц

Фазовая последовательная фаза

Нагрузка

Текущий Ia, Ib, Ic A (единица измерения)

Каждая фаза и общая активная мощность P кВт (единица)

Реактивная мощность Q kvar (блок)

Видимая мощность S kVA (блок)

Коэффициент мощности PF

Накопите общую мощность генератора W кВт/ч, кварх, кВА (блок)

Выходной процент с нагрузкой %

Для сети, контроллер имеет перенапряжения и потери функций обнаружения фазы; Для генератора, контроллер имеет избыточное и низкое напряжение, над и под частотой, над током и над функциями обнаружения мощности.

Точность измерения и отображение параметров двигателя.

Температура. (WT) °C/°F отображаются

Давление масла (OP) кПа/psi/бар все отображаются

Уровень топлива (ФЛ) % (единица) количество топлива осталось L (единица)

Скорость (об/мин) об/мин (об/мин)

Напряжение батареи V (блок)

Напряжение зарядного устройства V (блок)

Накопление количества часов

Накопление времени начала

Защита: Автоматический запуск/остановка генераторного набора, управление АТС (переключатель автоматической передачи) с идеальной индикацией неисправности и функцией защиты.

С ETS (активировать, чтобы остановить), контроль холостого хода, предварительный контроль тепла и функции контроля скорости подъема/падения, которые являются выходами реле.

Настройка параметров: параметры могут быть изменены и сохранены во внутренней флэш-памяти и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, а также можно модифицировать с помощью ПК через порт USB или RS485.

С мультиплексным входным портом 4 и 5. Входной порт 4 может быть настроен как входной порт переключателя или датчик уровня топлива; Входной порт 5 может быть установлен в качестве входного порта переключателя или программируемого датчика. Он может гибко применяться в различных случаях.

Различные температуры, давления, датчик давления масла может быть использован и само-определение непосредственно.

С одним программируемым датчиком может быть настроен как датчик температуры, давления или уровня жидкости. Достигается двойная температура, давление или датчик уровня жидкости.

Различные условия отключения кривошипа (датчик скорости, давление масла, частота генератора) являются дополнительными.

С функцией аварийного запуска.

С функцией автоматического распознавания зуба маховика.

Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для различных исходных условий напряжения батареи.

Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности.

С функцией обслуживания. Типы (дата и время работы) могут быть необязательными и действия (предупреждение, отключение или отключение и остановка) могут быть установлены во время технического обслуживания.

Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет). Можно запоминать максимум 99 журналов событий.

Водонепроницаемый уровень безопасности IP55 из-за резинового уплотнения, установленного между корпусом контроллера и панельной фасцией.

Металлические крепежные зажимы идеально подходят для использования в условиях высокой температуры.

Модульная конструкция, антипламенный пластиковый корпус из АБС-пластика, подключаемые соединительные клеммы и встроенный способ установки; Компактная конструкция с простым монтажом.
