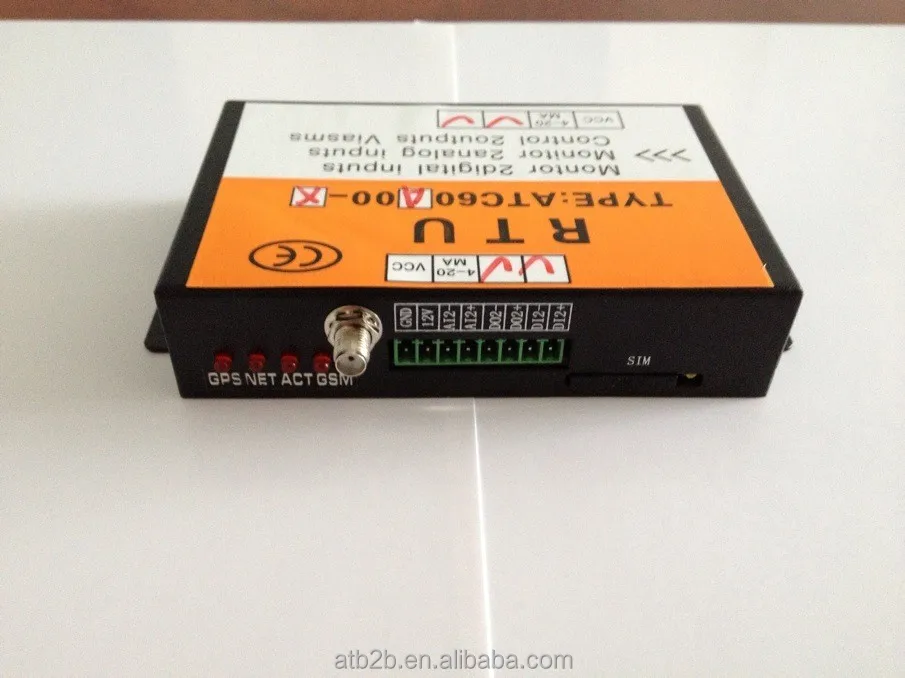

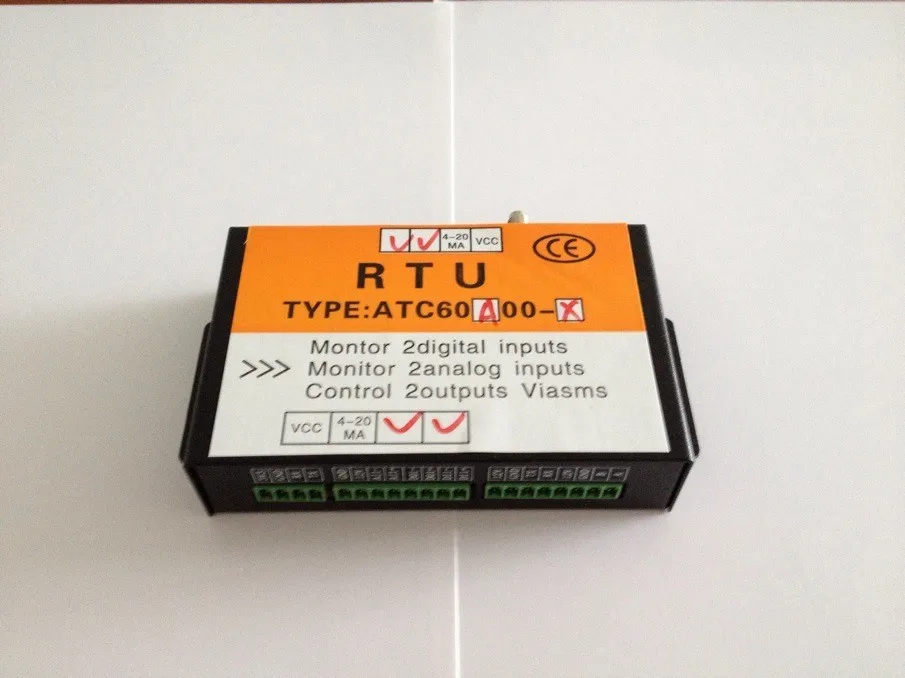

Gsm контроллер RTU регистратор данных для удаленного монитора и дистанционного управления

Q26_RTU GSM/GPRS/EDGE удаленный мониторинг и система дистанционного управления является полным удаленным блоком телеметрии. Он содержит GSM/GPRS/EDGE модем и
Схема управления. Он способен управлять до 2 релейными выходами и контролировать 2 цифровых входа и 2 аналоговых входа. (поддержка аналогового входа: обнаружение протечек воды,
Мониторинг температуры для условий вне диапазона, мониторинг влажности для повреждения высоких уровней влажности и мониторинг уровня топлива).

Пульт дистанционного управления Q26_RTU GSM/GPRS/EDGE и система дистанционного управления управляются отправкой SMS и GPRS/EDGE. Контроллер GSM/GPRS/EDGE
Может использоваться как удаленная телеметрическая система; Пользователи могут напрямую управлять выходными реле от простого текстового сообщения или GPRS. Контроллер также может использоваться в качестве
Система удаленного мониторинга; Устройство может автоматически уведомлять пользователя, когда любые входы изменяют состояние и счетчик входов.
Q26_RTU имеет расширенную функцию, включая DI/DO/AI от UART2, поддерживает резервную батарею и Встроенный четырехдиапазонный модем-900/1800/850/1900.

Технические характеристики
Параметр Артикул Сфера
Источник питания 9-28 В постоянного тока (стандартный адаптер: 12 В/а постоянного тока)
Мощность потребление 12V вход Макс. 150мА/средняя 50mA
Частотный диапазон двухчастотный 900/1800/850/1900
Поддержка sim-карты 3 в
Антенна 50 Ω SMA Антенна Интерфейс
Серийный RS232/rs485
Диапазон температур-30 ° C ~ + 80 ° C
Диапазон влажности относительная влажность 95%
Цифровой вход 2 цифровой вход s (сухой контакт)
Выход 2. Переключаемый выход реле s (выход открытого коллектора s)
Выходное напряжение привода равное входному напряжению постоянного тока
Выходное напряжение привода ≤ 35 В, ток привода ≤ 500 мА
Аналоговый вход 2 аналоговый вход s(4 ~ 20 мА или 0 ~ 5 В)
Аудио-интерфейс 3,5 мм аудио вход и аудио выход
Внешние размеры 130 × 80 × 25 мм
Вес 400 г

Руководство покупателя:

Гарантия: один год

Послепродажное обслуживание: Техническая поддержка

Упаковка: белая бумажная коробка

Стандартная посылка: поставщик питания x 1, кабель RS232 x1. GSM антенна x1. Соединительный порт x1

Вариант: Внутренняя антенна GPS. Модуль Gps. Встроенного аккумулятора. Температура датчика. Датчик влажности. Датчик дыма. Светодиодный экран, газовый датчик (оплата еще)

Особенности:

1) контролирует до 2 цифровых входов и 2 аналоговых входа
2) 2 выхода дистанционного управления для переключения приложений
3) Быстрая и простая установка
4) низкие затраты на установку и запуск
5) Нет необходимости в программировании на местах, так как это может быть сделано с помощью SMS
6) Возможность работы в режиме GMS/режиме GPRS/режиме EDGE
7) Программируемые низкие/высокие точки сигнализации для каждого аналогового входа
8) работает с 4 - 20 мА (по умолчанию)/1-5 в на основе преобразователя
9) принимает другой тип преобразователя-датчик температуры/движения и т. Д.

10) отчеты о сигналах с установленными точками и других триггеров
11) до 10 сигналов тревоги
12) поддержка для получения GPS местоположения

13) Поддержка 10 мобильных телефонов

14) цифровых входных сигналов

Большинство оборудования сегодня предоставляет некоторые формы сигнального сигнала для интерфейса для мониторинга устройств от сообщений о различных

Сбои или отклонения. Есть различные виды сигналов, которые оборудование может отправить, наиболее распространенными из которых являются

Открытие или закрытие одного или нескольких контактных реле переключателя. UPS, как правило, предоставляют сигналы, такие как выходная мощность, режим батареи,

Низкий уровень заряда батареи и переключение сбоя. Система кондиционера может передавать сигналы, такие как система вкл/выкл, компрессор

Температура, низкое давление газа и т. Д.

Оборудование, которое необходимо контролировать, подключено к Q26_RTU с помощью этих контактов сигнализации. Q26_RTU поддерживает постоянные часы

По всем контактам. Каждый раз, когда любой вход контакта изменяет статус (либо от близкого к открытому или от открытого состояния, чтобы закрыть состояние)

Он захватывается Q26_RTU. Затем он обрабатывает вход в соответствии с конфигурацией, предоставленной пользователем раньше. Правильный SMS

Сообщения будут отправлены 5 пользователям на мобильный телефон.

Q26_RTU настолько быстро захватывает изменение статуса любых сигнальных контактов, что ни одно событие не будет пропущено до 2 входов

Мониторинг напрямую. Гибкость Q26_RTU заключается в разрешении удаленного запроса состояния ввода и счетчика ввода с помощью SMS.

Изменить контактный мобильный телефон также очень просто. Авторизация персональных удаленно с помощью sms-команды для добавления, изменения или

Удалите мобильный телефон в Q26_RTU.

15) аналоговые входные сигналы

Q26_RTU имеет 2 аналоговых входа, которые могут быть настроены для измерения 4-20mA или 1-5VDC сигнала. Он будет создания отчетов

Когда контролируемый сигнал достигнет программируемых заданных точек.

Две программируемые точки набора могут быть запрограммированы для каждого аналогового входа. Когда контролируемый сигнал пересекает заданную точку

Действие будет выполнено как Переключение выходного реле или отправка sms-отчета.

17) цифровых данных

Q26_RTU представляет собой 2 способ устройства. Помимо мониторинга входов и принятия мер по таким входам, он также позволяет пользователям мобильный телефон создавать SMS

Сообщение с информацией о его. Когда Q26_RTU получает любые SMS, он будет смотреть свой банк памяти, чтобы увидеть, что он должен делать и действовать согласно. Никаких действий SMS не игнорируется.

До 2 реле может включать и выключать Сообщения, полученные с мобильный телефон. Запрос входов и выходов состояния и аналогового значения

Авторизованные группы также могут запросить статус всех входных или выходных данных. Это очень полезная функция для определения текущего состояния и значения всех входов или выходов. Запрос не должен ждать сигнала тревоги, чтобы получить данный статус ввода/вывода.

18) Удаленное включение/выключение устройства

Авторизованные пользователи могут отправить sms-команду для включения или выключения цифрового выхода. После получения команды Q26_RTU будет выполнять

Указание действий. После включения или выключения действия, он отправит ответ на запрос на мобильный телефон в качестве подтверждения.
Есть 2 цифровых выхода, которые могут управляться независимо или между тем.

19) удаленное изменение номера на мобильный телефон

Q26_RTU имеет функцию, позволяющую пользователю удаленно добавлять, изменять или удалять любые номера на мобильный телефон в памяти Q26_RTU.

Повторное назначение персонала операции, изменение номера на мобильный телефон также распространено. Вместо того, чтобы физически перейти на место установки с ноутбуком, уполномоченный персонал может выполнять изменения из любого места, используя мобильный телефон. Там, где есть много установленных сайтов, эта функция экономит время и обеспечивает безопасность, Q26_RTU есть супер мобильный телефон с набором номеров. Он может изменить все параметры и запросить все параметры. Авторизованный пользователь может запросить параметр и получить сигнал тревоги.

20) идентификатор устройства

Мобильный телефон Supper group может выполнять и менять идентификатор устройства, отправив команду Q26_RTU

21) Сброс Устройства и настройка системы часов

Супер мобильный телефон группа может сбросить устройство и настроить системные часы, отправив SMS

22) GSM SMS модем

Интегральным элементом дизайна Q26_RTU является GSM/GPRS/EDGE 900/1800/850/1900 промышленный модем. Свои возможности и

Производительность очень оптимизирована операционной прошивкой.

Любое изменение сигнала GSM и условий приема обнаруживаются быстро, и программное обеспечение автоматически заботится об ошибках сигнала.

23), обеспечивая надежну работу

Помимо запуска необходимой программы для выполнения всех необходимых функций, Q26_RTU имеет диагностические процедуры, работающие вместе.

Будучи контрольным устройством, Q26_RTU должен иметь очень высокую надежность и стабильность работы. Каждый раздел Q26_RTU отслеживает друг друга.

Если модем не выполняет требуемую роль, контроллер будет допрошен и перезагружен.

24) информация о местоположении GPS

Q26_RTU предоставляет информацию о местоположении GPS. Пользователь может получить информацию о местоположении GPS, отправив SMS.
И пользователь может открыть ответ на смартфоне с помощью карты Google и показать свое местоположение
