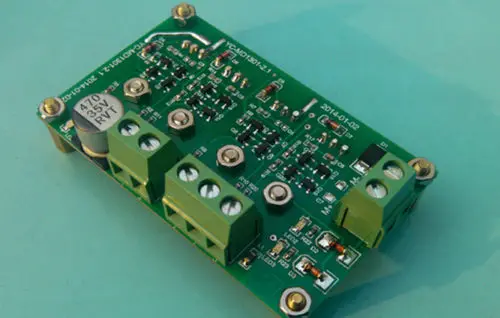

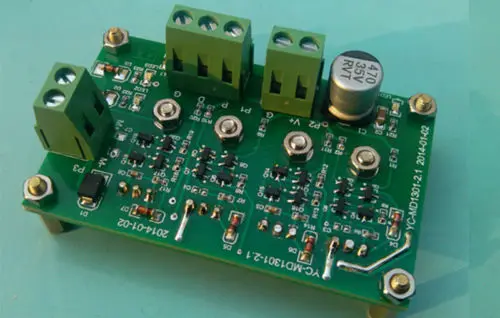

10A пик 20A 350 Вт DC мотор драйвер платы модуля h мост MOSFET 5 V 35 V|mosfet|drivermosfet driver ic |

10A пик 20A 350 Вт DC мотор драйвер платы модуля h мост MOSFET 5 V 35 V|mosfet|drivermosfet driver ic |

Особенности:



10А модуль драйвера двигателя постоянного тока, с использованием промышленного класса питания MOSFET, контроль скорости вентилятора (доступен полный ШИМ), реверсивный переключатель, функция аварийного тормоза, непрерывный рабочий ток до 10А.
С помощью импортированного MOSFET мощностью 55A, 20 миллиом на сопротивление, без теплоотвода;
Н-мостовая конструкция цепи водителя, встроенная схема управления мертвой временем, более длительный срок службы;

Основные параметры:
Название модуля: 10А одноканальный модуль драйвера двигателя постоянного тока
Режимы работы: Одноместный h-мост
Ключевые компоненты: 55A M0SFET трубки
Напряжение привода: 5 ~ 35 В постоянного тока
Уровень логического управления: Высокий> 2,5 в; Низкий <0,5 В
Управляющий ток: 10A
Рабочая температура:-40 ~ 85
Номинальная мощность: 350 Вт
Размеры: 44*71*16 мм
Вес: 50 г

Особенности:
1. Использование промышленной мощности MOSFET трубки, непрерывный ток до 10А, Максимальный мгновенный пиковый ток до 20А, низкое рассеивание тепла, без теплоотвода.
2. Просто положите w работу для источника питания постоянного тока, цепи управления без дополнительного источника питания.
3. Экономия контроль над ресурсами, это доставит Вам товары в течение 2-way MCU I/O управлять сигналами, вы можете достичь контроль скорости вентилятора, реверсивный переключатель, экстренное торможение функции.
4. Совместим с Микроконтроллерами 3 В и 5 В.
5. Выходная мощность мотора имеет двунаправленную защитную трубу для телевизоров, мотор может быстро сливать от вызванного тока, защиты и управления устройствами.
6. Применение: умные автомобили, роботы, искатель, Промышленный контроль и т. д.

Порты и разъёмы Описание:


P1-логический контрольный Сигнал входных сигналов
P контрольный сигнал P входной терминал;
D контрольный сигнал D входной терминал;
G исходный уровень сигнала (такой же, как и мощность);
P2-источник питания привода (электропитания) вход
V + Положительный диапазон поставки: 5-35VDC;
G Мощность заземления (с заземлением сигнала);
P3 полный привод выход
M + положительные боковые выходы драйвера, подключите двигатель постоянного тока M +;
M-отрицательные боковые выходы драйвера, подключите двигатель постоянного тока M-;

Двигатель постоянного тока Модуль драйвера Управление Материнскую плату в таблице:

Применение пример-1 шт.:
MCU С ШИМ Двигатель постоянного тока Управление скоростью, Задним ходом Переключатель И Функция тормоза, Как показано ниже:

Примечание: Если IO и P, D соединение не является сильным внутренним нагрузочный резистор, необходимо добавить внешний нагрузочный резистор 10 K, такой как микроконтроллер 89C51/52 серии микроконтроллеров

ICOM Примечания:
1. питание системы при инициализации, рекомендуется с P, D подключенным I/O установить на высокий (Vh), а именно P-> Vh (высокий); d-> Vh (высокий); двигатель в состоянии тормоза.
2. мотор переносится для запуска, мы рекомендуем использовать команду: P-> PWM; Двигатель начинается вперед, вперед процесс, регулируя рабочий цикл PWM (Низкое время и высокий коэффициент времени) для изменения скорости двигателя в реальном времени. Примечание: PWM ширина импульса или менее 30us.
3. двигатель is-> обратный переключатель, вы должны сначала остановить тормоз двигателя, который использует инструкции, P-> Vh (высокий); D-> Vh (высокий); тормоз остановит двигатель, затем 100 мс задержка так, затем выполните обратную команду запуска D-> PWM; Мотор стал обратный, Обратный Ход скорости двигателя можно отрегулировать с помощью PWM duty cycle позволяет прыгать (Низкое время и высокое соотношение времени). Примечание: ШИМ импульса не менее 30us.
4. мотор назад-> вперед переключение, вы должны сначала остановить Моторный тормоз, который, P-> Vh (высокий); D-> Vh (высокий); тормоз остановит двигатель, затем задержка составляет около 10 мс, затем запускается вперед команда запуска P-> PWM; Мотор начинает двигаться вперед.
5. аварийная остановка двигателя (торможение), выполните комбинацию инструкции: P-> Vh (высокий);-; нет других инструкций между двумя инструкциями после того, как заказ не может быть отменен, и D> Vh (высокий).

Применение Пример 2:
Кнопка выполнена простым двигателем постоянного тока Реверсивный переключатель и функция тормоза, как показано ниже:

Есть ли гимнастика Описание продукта::
K1 Кнопка запуска Для Мотор переносится, K2 Для Замена двигателя Кнопка запуска, K3 Тормоза Для Мотор вперед Кнопки.
K1 Кнопка НажимаетсяМотор Работает под управлением Вперед В настоящее время, Подъемник Кнопки K1, Мотор побережья Для того чтобы остановить Бег.
K2 Кнопка НажимаетсяМотор Реверс Run, В этот раз Подъемник Кнопка K2, Мотор побережья Для того чтобы остановить Бег.
В тех случаях, когда двигатель Находится в Вперед или назад, Пресс K3 Прямой Кнопка, Мотор Торможении Немедленно Единый Бег.

Нагрузки Тест:
1. ПодключенияДля того, чтобы 2,4 Ом Силовые резисторы, Блок питания 24VDC, PWM Управление Сигнал Частота 20 кГц 90% Рабочий циклВыходной ток О 8.83A, Как показано ниже:

2 . ПодключенияДля того, чтобы 2,4 Ом Силовые резисторы, Блок питания 24VDC, PWM Управление Сигнал Частота 20 кГц Рабочий цикл 100%Выходной ток О 10.22A, Как показано ниже:

Программирование Примеры:
Соединение С микроконтроллером (MCU) STC15F2K60S2 Двигатель постоянного тока привод Плата управления Модуль Двигатель постоянного тока Задним ходом, Торможения Управление; Электрический Схема подключения, Следующим образом:

/ ************* Функция Описание ********************************** Цвета с воздушными шарами
Это Программа демонстрирует Использование SCM STC15F2K60S2 Двигатель постоянного тока привод Плата управления Соединение Модуль Постоянного тока
Реверсивный Моторы, Стоп-сигнал Управление;
Со стороны Делать 16 Таймер 0 Автоматическая перезарядкаПрерываний, IN11 И IN12 Выход От ШИМ.
Достигнуты Через внешний Прерывания 0 Ключи KEY1, KEY2 Коллекция И ответ;
PWM Может быть каких-либо Диапазон. Тем не менее, из-за Переустанавливать Программное обеспечение Могут потребовать немного больше Время, таким образом, Минимум PWM рабочий цикл
32 из полиэстера и хлопка Цикл, Максимальная (Цикл -32 T)/ ЦиклТ -Часы Цикла.
PWM Частота Взаимной периода. В случае, если Срок 2400 Для того, чтобы использовать 24 МГц Частота, В PWM Частота 10 кГц.
************************************************** ******************** /
# Включает в себя <reg52.h>

# DefineMAIN_Fosc24000000UL/ Определение Контрольные часы

# DefinePWM_DUTY2400/ Определение PWM Цикл, Стоимость -Кол-во Тактов, Использование 24 МГц Частота, Величина 2400ШИМ Частота 10 кГц.

# DefinePWM_HIGH_MIN32/ Предел Минимальный рабочий цикл В вывод pwm. Не изменяйте Пользователю.
# DefinePWM_HIGH_MAX (PWM_DUTY-PWM_HIGH_MIN)/ Предел Максимального срока службы В вывод pwm. Не изменяйте Пользователю.

Typedefunsigned charu8;
Typedefunsigned intu16;
Typedefunsigned longu32;

Sfr P3M1 = 0xB1;/P3M1. n, P3M0. n = 00 ---> Стандарт, 01 ---> push-pull
Sfr P3M0 = 0xB2;/= 10 ---> чистый вход, 11 ---> открытый дренаж
Sfrauxr = 0x8E;
Sfr INT_CLKO = 0x8F;

/SbitP_PWM = P3 ^ 5/ Определите PWM Выход pin-код.
/SbitP_PWM = P1 ^ 4/ Определите PWM Выход pin-код. STC15W204S

Сбит IN11 = P3 ^ 3/ Мотор Интерфейс управления -P
Сбит IN12 = P3 ^ 4/ Мотор Интерфейс управления -- D

Сбит звуковой сигнал = P3 ^ 7;/ Зуммер

Sbit KEY1 = P2 ^ 0;/ Кнопка-1 шт., Нажмите Мотор переносится, Затем нажмите кнопку Мотор остановлен, Затем нажмите кнопку Мотор переносится
Sbit KEY2 = P2 ^ 1;/ Кнопка 2Нажмите Замена двигателя, Затем нажмите кнопку Мотор остановлен, Затем нажмите кнопку Замена двигателя

U16pwm; Переменная @ PWM Выход Высокое Определение Время. Инструкция по эксплуатации PWM Переменные.

U16PWM_high, PWM_low;/ Промежуточный переменных, Пользователи Не изменяйте.

U8T0Countor;/T0 Рассчитывать переменной
U8 M0Run;/ Есть ли гимнастика Состояние Переменная Мотор 0 0 --- Stop, Вперед 1 --- 2 --- Разворот,

Void delay_ms (неподписанный char ms);
Voidloadpwm (u16 i);

/ ******************** Основные функции ************************** /
Void основной (void)
{
           /P_PWM = 0;
          IN11 = 0;
          IN12 = 0;
          Звуковой сигнал = 0;

          P3M1 & = ~ (1 <3); P3M0 | = (1 <3);/P3.3 IN11 Установлен Двухтактный Выход P3M1 & = ~ (1 <4); P3M0 | = (1 < 4)/P3.4 IN12 Установлен Двухтактный выход
          P3M1 & = ~ (1 <7); P3M0 | = (1 <7)/P3.4 IN12 Установлен Двухтактный выход

          TR0 = 0;/ Остановка пересчета
          ET0 = 1;/ Разрешено Прерывания
          PT0 = 1/ Высокий приоритет прерывания
          TMOD & = ~ 0x03;/ Режим, 0:16-Бит авто-Перезагрузить
          AUXR | = 0x80;/1 T
          TMOD & = ~ 0x04;/ Сроки
          /INT_CLKO | = 0x01;/T0Clock Выход часы

          TH0 = 0;
          TL0 = 0;
          TR0 = 1;/ Начинается Бег

          INT0 = 1/ Позвольте INT0 Прерывания
          IT0 = 1;/ Набор INT0 Прерывания типа 1 --- 0 --- Только в том случае, Падения края Поднимать и падать
          EX0 = 1;/ Включить INT0 Прерывания
          EA =-1 шт.;

          Pwm = (PWM_DUTY * 2 общее количество)/10;/ Для того, чтобы PWM Это Начальное значение, К примеру PWM_DUTY/10 В тех случаях, когда 10% Рабочий цикл; (PWM_DUTY * 2)/10 В тех случаях, когда 20% Рабочий цикл; (PWM_DUTY * 3) / 10:00 Для 30% Рабочий цикл;
          LoadPWM (pwm);/ Рассчитать PWM Перезагрузить Соотношение цена/качество

          M0Run = 0;/ Набор первоначального Состояние мотор, 0 --- Stop, Вперед 1 --- 2 --- Разворот,

          В то время как (1)
          {

          }
}

@ ================================================ =
@ Функция: Void delay_ms (неподписанный char ms)
@ Описание: Функция задержки.
@ Параметры: MS, Кол-во MS Для того, чтобы Задержка, Здесь Поддерживает только 1 ~ 255 мс Автоматически приспосабливается к В контрольные часы.
@ Возврат: Нет.
@ Версия: VER1.0
@ Срок производства тиража: 2013-4-1
@ Примечания:
@ ================================================ ========================
Void delay_ms (неподписанный char ms)
{
      Unsigned int i;
Есть ли {
      I = MAIN_Fosc/13000;
  Время (-i);
      } Время (-МС);
}

/ **************** Рассчитать PWM Перезагрузить По Фаренгейту) ******************* /
Voidloadpwm (u16 i)
{
          U16 j;

          Если (i> PWM_HIGH_MAX) i = PWM_HIGH_MAX;/ Если записи Данных Больше, чем Максимального срока службы Является Принудительного до максимума Длительным сроком службы.
          Если (i <PWM_HIGH_MIN) i = PWM_HIGH_MIN;/ Если записи Меньше, чем Минимальный рабочий цикл Данные Обязательные Для Минимум Длительным сроком службы.
          J = 65536UL-PWM_DUTY + i;/ Рассчитать PWM Уделяют мало времени
          I = 65536UL-i;/ Рассчитать PWM Настало время
          EA = 0;
          PWM_high = i;/ Загрузка PWM Настало время
          PWM_low = j;/ Загрузка PWM Уделяют мало времени
          EA =-1 шт.;
}

/********************* INT0 Прерывания функция ************************ /
Void exint0 () прерывание 0
{
          Если (KEY1 = 0)/ Кнопка 1 Пресс
          {
                   Если (M0Run = 0) M0Run = 1;/ В тех случаях, когда двигатель Остановился, Мотор переносится;
                   Еще M0Run = 0;/ В противном случае Моторный остановок;
          } Если (KEY2 = 0)/ Кнопка 1 Пресс
          {
                   Если (M0Run = 0) M0Run = 2;/ В тех случаях, когда двигатель Остановился, Замена двигателя;
                   Еще M0Run = 0;/ В противном случае Моторный остановок;
          }
          Звуковой сигнал =-1 шт.;
          Delay_ms (20);
          Звуковой сигнал = 0;
}

/********************* Timer0 Прерывания функция ************************ /
Void timer0_int (void) прерывание 1
{
          Если (M0Run = 0)
          {
          IN11 =-1 шт.;
          IN12 =-1 шт.;
          T0Countor = 0;
          }

          Если (M0Run = 1)
          {
                   T0Countor + +;
                   Если (T0Countor = 1)
                   {
                            IN12 = 0;
                            TH0 = (u8) (PWM_low> 8);/ В случае, если Выход Высокая -> Низкая, Низкая Загрузка Время.
                            TL0 = (u8) PWM_low;
                   }
                   Если (T0Countor = 2)
                   {
                             IN12 = 1; T0Countor = 0;
                             TH0 = (u8) (PWM_high> 8);/ Выход Если это Низкая -> Высокая, Нагрузки Настало время.
                             TL0 = (u8) PWM_high;
                   }
          }
          Если (M0Run = 2)
          {
                   T0Countor + +;
                   Если (T0Countor = 1)
                   {
                            IN11 = 0;
                            TH0 = (u8) (PWM_low> 8);/ В случае, если Выход Высокая -> Низкая, Низкая Загрузка Время.
                            TL0 = (u8) PWM_low;
                   }
                   Если (T0Countor = 2)
                   {
                             IN11 = 1; T0Countor = 0;
                             TH0 = (u8) (PWM_high> 8);/ Выход Если это Низкая -> Высокая, Нагрузки Настало время.
                             TL0 = (u8) PWM_high;
                   }
          }
}

Посылка содержание
100% Фирменная Новинка

1 x10A пик 20A 350 Вт DC мотор драйвер платы модуля h-мост DC MOSFET 5 V-35 V
