Stm32f407vet6 Stm32f407 развитию + 3 2 "ЖК Камера 14 модулей|Запасные части| |

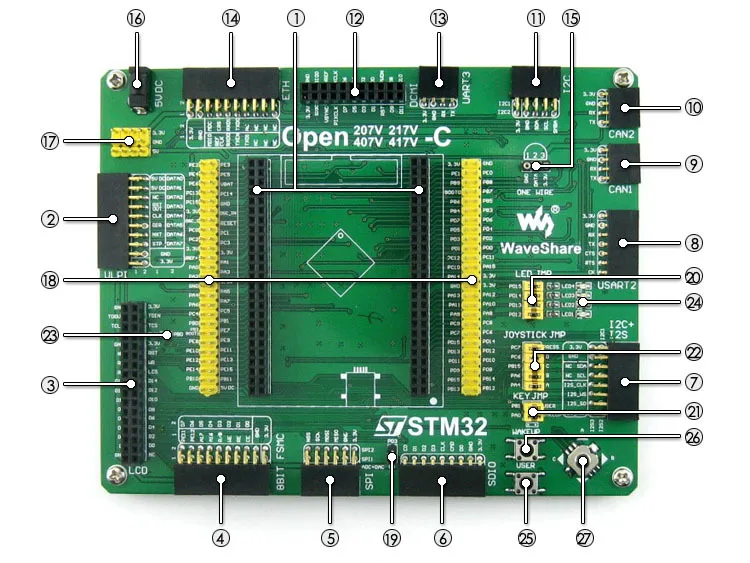

Объединительной платы ресурсов

[Обзор основного интерфейса]

Слот доска сердечника
Простой доступ к основной плате.Интерфейс ULPI

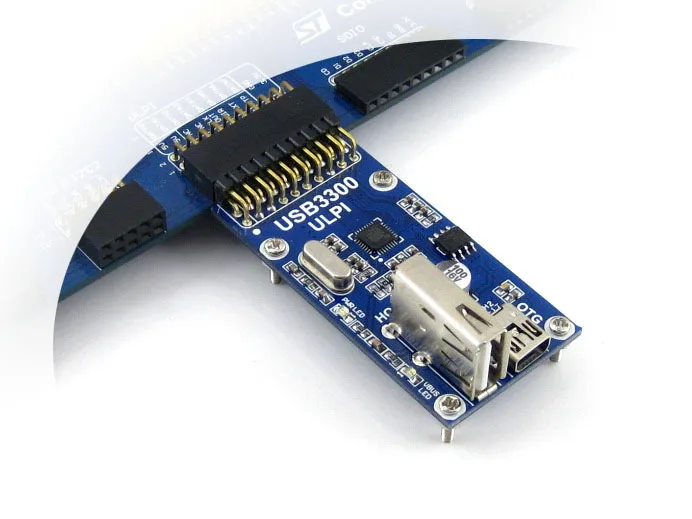

Легкий доступ к высокоскоростному USB-модулю (STM32F407V нет stm32f407v USB HS PHY).FSMC + SPI интерфейс (16бит FSMC + SPI)

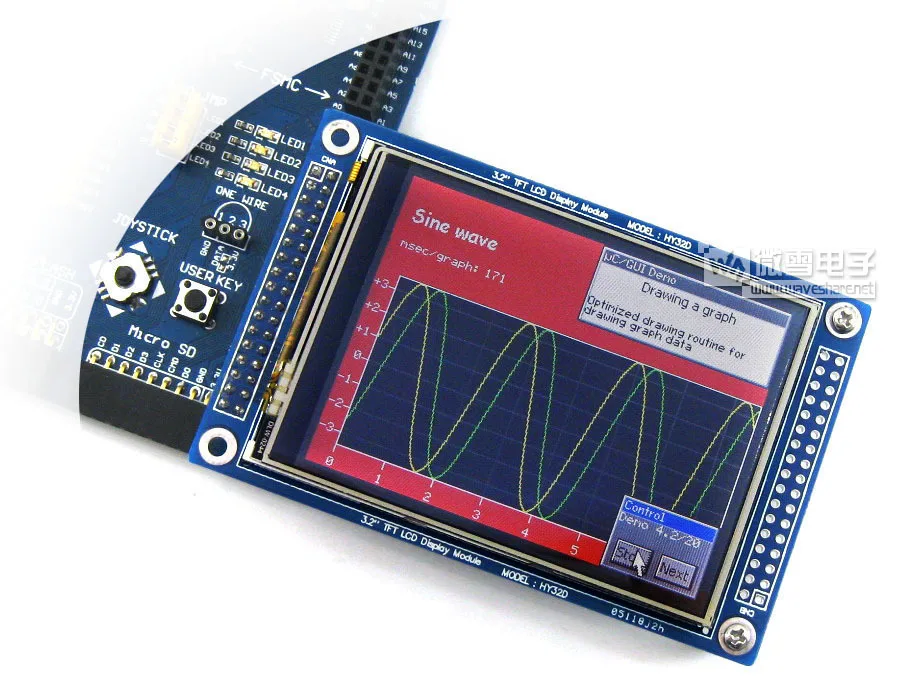

ЖК + сенсорный экран для легкого доступа к модулю.Интерфейс FSMC (8бит FSMC)
Простой доступ к NandFlash, Ethernet и другим модулям.SPI1/SPI2 + интерфейс AD/DA
Легкий доступ к модулю SPI, такой как вспышка AT45DBXX, SD-карта, MP3 модуль.
Легкий доступ к AD, модуль DA (SPI1 мультиплексное AD, функция DA).Интерфейс SDIO
Micro SD Модуль для легкого доступа, SDIO интерфейс SD считыватель карт памяти по сравнению со скоростью SPI интерфейс быстрее.I2S2/I2S3/I2C1 интерфейс
I2S модуль для легкого доступа, такой как аудио модуль.USART2 Интерфейс
Удобный доступ к RS232, RS485, USB-к 232 модулям.CAN1 Интерфейс
Легкий доступ к модулю может.CAN2 интерфейсы
Легкий доступ к модулю может.I2C1/I2C2 Интерфейс
Легкий доступ к модулю I2C, такой как интерфейс расширения I/O PCF8574, фрам FM24CLXX модуль.Интерфейс DCMI

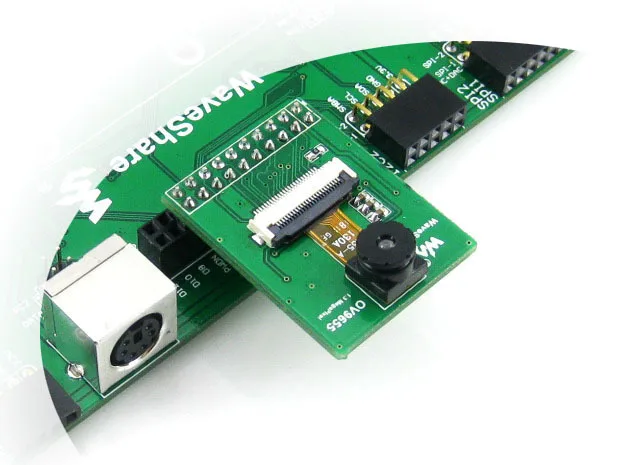

Легкий доступ к модулю камеры.UART3 Интерфейс
Удобный доступ к RS232, USB-до 232 модулей.Интерфейс Ethernet
Легкий доступ к модулям Ethernet.1-провода Интерфейс
Легкий доступ к 1-проводным устройствам (К-92 посылка), например Температурный датчик DS18B20, электронная регистрация DS2401 и так далее.

[Другие интерфейсы Введение]

5 В DC интерфейс5 В и 3,3 В питание входных и выходных интерфейсов
Обычно используется в внешнем блоке питания или с пользовательским Советом.Контактный интерфейс MCU
Ведет к VCC, GND, и все, что я/о, удобство и периферия для подключения.

[Jumper Помощь]

Джемпер для карт SD-картПользователя светодиодный джемпер
Короткий Джемпер: доступ к выборке программа указана I/O;
Отключите джемпер: можно изменить с помощью соединительного кабеля в пользовательские I/O.Джемпер с кнопками пользователя/Wake Up
Короткий Джемпер: доступ к выборке программа указана I/O;
Отключите джемпер: можно изменить с помощью соединительного кабеля в пользовательские I/O.Джойстик перемычка
Короткий Джемпер: доступ к выборке программа указана I/O;
Отключите джемпер: можно изменить с помощью соединительного кабеля в пользовательские I/O.Подсветка ЖК-дисплея управления джемпер
Короткошерстный джемпер: можно управлять ЖК-подсветкой
Разъединение перемычки: не может управлять ЖК-подсветкой не берет, я/о

[Сведения об устройстве]

Пользователь LED
Облегчите программу тестирования и отображения выходных данных I/O.Пользователя ключи
Облегчают вводную проверку или контроль программы управления.Проснуться и пуговицы
Можно использовать как обычные кнопки, также могут быть STM32 просыпаются от сна.Джойстик
Вверх, вниз, влево, вправо, вниз, в общей сложности пять штатов.

---

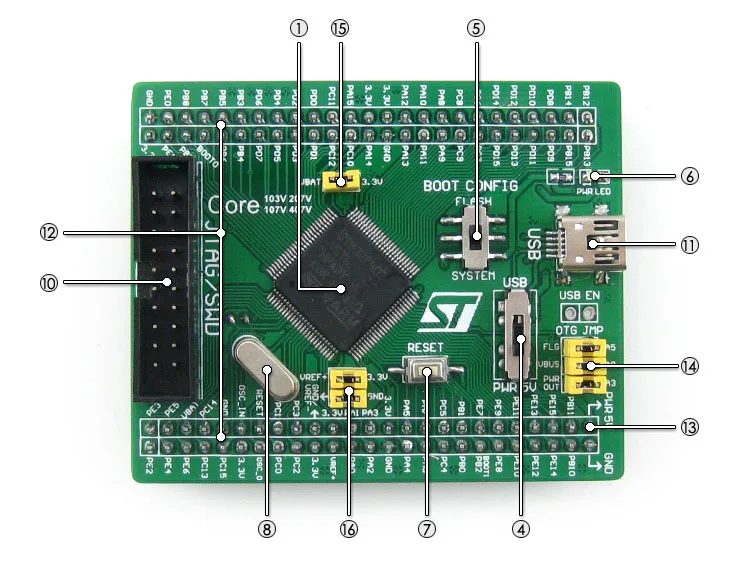

Основной совет ресурсы[Чип Введение]
STM32F407VET6
Ядро: Cortex-M4 32-бит RISC;
Особенности: одновелосипедные инструкции DSP;
Рабочая частота: 168 мГц, 210 DMIPS/1,25 DMIPS/MHz;
Рабочее напряжение: 1,8 В-3,6 В;
Пакет: LQFP100;
Ресурсы хранения: Вспышка 512kB, 192 + 4 КБ SRAM;
Ресурс: 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C;
1 х FSMC, 1 x SDIO, 2 x может;
1 х USB 2,0 FS/HS контроллер (с выделенной DMA);
1 х USB HS ULPI; (для внешнего USB HS PHY)
1 х 10/100 Ethernet MAC;
1x8-12-битный интерфейс параллельной камеры;
3 x AD (12, 1us, время обмена 24), 2 х DA (12-бит);
Отладка загрузки: поддерживает JTAG/SWD интерфейс отладки и поддержка IAP.AMS1117-3.3 (задняя печатной платы)
3,3 В регулятор устройства.MIC2075 (ПКС зад)
USB-устройство управления питанием.[Другие устройства профиль]
"5Vin" или "USB" Селекторный переключатель питания
Переключайтесь на верх, выберите USB питание;
Перейдите к следующему, выберите 5Vin питания.Загрузки состояние настройки коммутатора
Можно установить состояние bootl0. (BOOT1 редко нужно использовать, поддерживая кабель, модифицируйте его состояние)Мощность LEDКнопка сброса8 м кристалл32,768 К кристалл (PCB зад)
Использование доступной встроенной RTC или для калибровки.[Интерфейс обзор]
JTAG/SWD интерфейс,
Поддержка загрузки и отладки.Интерфейс USB
USB связь с ПК.Интерфейс MCU pin (с VCC/GND)
Ведет к VCC, GND, и все, что я/о, удобство и периферия для подключения.5Vin входной интерфейс
Когда USB как хост/OTG, необходимо ввести блок питания 5 В.[Джемпер/переключатель Описание]
USB Соединительный
Короткий Джемпер: при использовании USB-прыжка.
Разъединение перемычки: не влияет на я/О.VBAT выберите джемпер
Короткий Джемпер: Системный блок питания;
Отключите джемпер: VBAT можно подключить к внешнему источнику питания, таким как батарея.VREF выберите джемпер
Короткий Джемпер: VREF +/VREF-access VCC/GND;
Отсоедините джемпер: можно настроить VREF +/VREF-.

JTAG/SWD интерфейс определения Специальное примечание:Продукт поддерживает загрузку! STM32 поддерживает UART загрузка загрузки, контроль доступа boardUSB UART модуль, вы можете скачать!Этот продукт не имеет собственную отладку моделирования! Требуется доступ к имитационному отладку эмулятора! (EmulatorSold отдельно)

---

Информации о поддержке

Продукт CD включает в себя следующее:

Окружающая среда (KEIL и другое программное обеспечение)Выборочная программа (C программой, C/OS-II)Схема схемы (формат PDF)STM32 информация о развитии (в том числе различные типы устройств, учебные материалы, разработка информации)

---

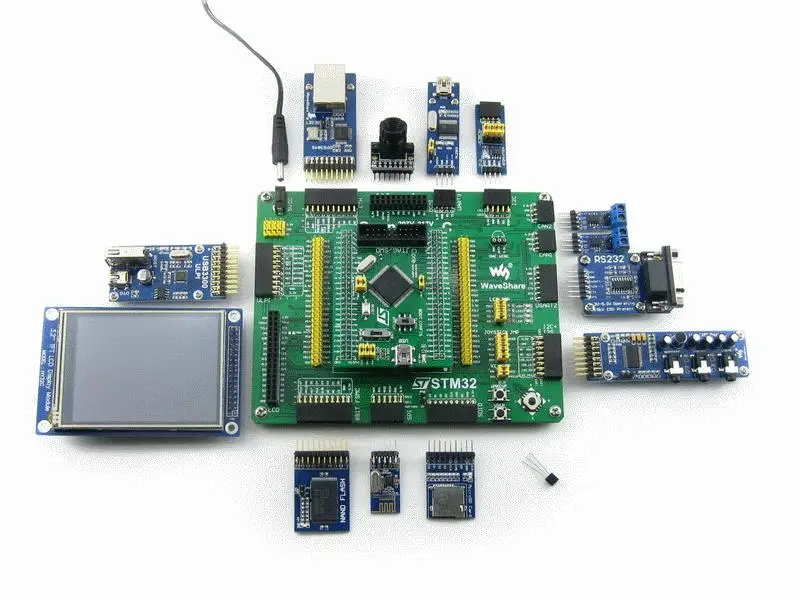

Подробной конфигурацииСтандартная конфигурация407V-C Совет по развитию x1Плата UART PL2303 USB (mini) X1Usb тип А-мужской порт mini-B male cable x1 (связной хост)Usb типа A женский порт мини-B Мужской кабель x1 (выбор от машины)Экспериментальный 4PIN кабель x22PIN эксперименты кабель x25 В адаптер питания x1Данных CD x112345678Пакет B Конфигурация модуля3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) (FSMC, включая сенсорный экран SPI) x1USB3300 USB HS плата (ULPI) x1DP83848 плата Ethernet (ETH) x1K9f1g08u0c NandFlash плата (FSMC) x1OV7670 камера для камеры (DCMI) x1Карта памяти Micro SD (без SD-карты) (SDIO/SPI) x1AT45DBXX плата DataFlash (SPI + IOs) x1FM24CLXX FRAM плата (I2C) x1UDA1380 доска (I2S + I2C) x1MP3 Плата VS1003B (SPI + IOs) x1Аналоговый тестовый совет (тестовая Встроенная AD/DA функция) x1Sn65hvd230 CAN плата (CAN) 2 шт.. x1Nrf24l01 РФ плата (B) (SPI + IOs) 2 шт. x1Прямой кабель подключения 1,5 м X11234567891011121314Советы:
Вы можете купить различные модули, все виды LCDIn, чтобы построить наиболее подходящую платформу.Вы можете просмотреть список кандидатов thetm32 выбор list, чтобы выбрать наиболее подходящий для их собственных систем.Вы также можете увидеть, какая версия права для Memo понять ситуацию. Related Products STM32 MCUSTM32 Эмулятор программистСистемный блок программирования STM32Периферийных модулейЖК-дисплей дисплей модуль
