Altera Cyclone доска Ep2c5 Ep2c5t144c8n Ii Fpga развитию + 19 аксессуары Наборы = Openep2c5 c посылка B|package|

FPGA Совет развития предназначен для ALTERA Cyclone II серии, имеет EP2C5 бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.Обзор

OpenEP2C5-C Это Совет по развитию FPGA, который состоит из материнского совета DVK601 И основная плата FPGA CoreEP2C5.

Openep2c5-c поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульный и открытый дизайн делает его идеальным вариантом для начала разработки приложений с помощью устройств серии FPGA серии ALTERA Cyclone II. Openep2c5-c позволяет быстро и быстро начать свой дизайн с процессором Nios II.

---

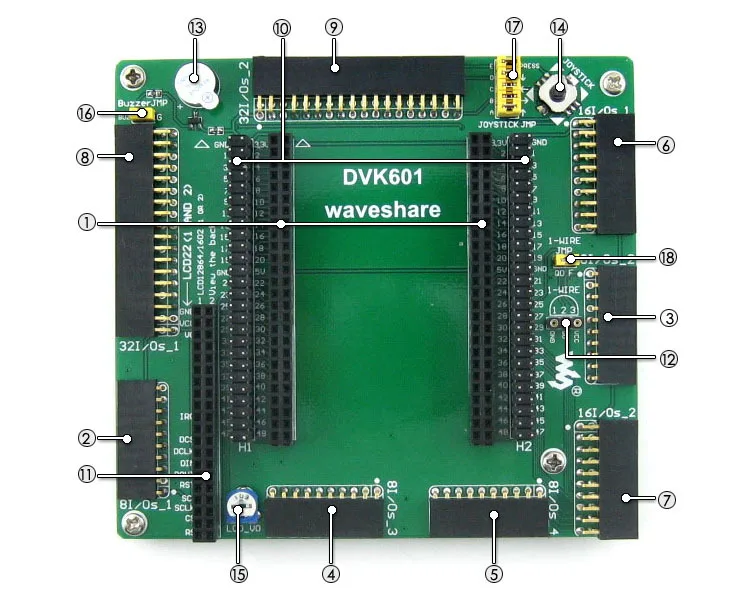

Что \ 'на материнской платеРазъем ядра FPGA CPLD: Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту8I/Os_1 интерфейс, Для подключения аксессуаров/модулей8I/Os_2 интерфейс, Для подключения аксессуаров/модулей8I/Os_3 интерфейс, Для подключения аксессуаров/модулей8I/Os_4 интерфейс, Для подключения аксессуаров/модулей16I/Os_1 интерфейс, Для подключения аксессуаров/модулей16I/Os_2 интерфейс, Для подключения аксессуаров/модулей32I/Os_1 интерфейс, Для подключения аксессуаров/модулей32I/Os_2 интерфейс, Для подключения аксессуаров/модулей

Все интерфейсы I/O выше:

Способен быть имитированным как USART, I2C, SPI, PS/2 и т. д.Способен управлять такими устройствами, как Frim, FLASH, USB, Ethernet и т. д.Расширения FPGA разъемыКонтакты FPGA доступны для расширения разъемовДля подключения SDRAM accessory boardЖК-дисплей интерфейс, Для подключения LCD22, LCD12864, LCD1602Однопроводной интерфейс: Легко подключается к проводным устройствам (К-92 посылка), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.ЗуммерДжойстик: Пять позицийПотенциометр: Для LCD22 Регулировка подсветки, или LCD12864, LCD1602 контраст регулировкиЗуммер джемперДжойстик перемычкаОдин-WIRE jumper

Для Прыгунов 16-18:

Короткий Джемпер для подключения к I/Os используется в примере кодаОткрыть перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий диапазон различных основных плат, поэтому, некоторые интерфейсы могут быть не связаны и бесполезными при подключении к определенному основному плате.

Что \ 'на CoreEP2C5EP2C5T144C8N: The ALTERA Cyclone II FPGA устройство, которое отличает:Рабочая частота: 50 мГцРабочая Напряжение: 1,15 В ~ 3,465 ВПосылка: QFP144Я/Os: 79LEs: 4,6 КОперативная память: 120kbPLL: 2Отладка/программирование: Поддерживает JTAGAMS1117-3.3, 3,3 В регулятор напряженияAMS1117-1.2, 1,2 В регулятор напряженияEPCS16, Бортовой флэш-память для хранения кодаМощность индикаторСветодиодыКнопка сбросаКнопки nCONFIG: Для повторной настройки микросхемы FPGA, эквивалентной пересетке питанияМощность переключатель50 м активный кристалл осциллятор5 В DC jackИнтерфейс JTAG: Для отладки/программированияFPGA булавки расширитель, VCC, GND и все порты I/O доступны для расширения разъемов для дальнейшего расширенияСветодиодный Джемперы, Короткие прыгунки для привода светодиодов

---

Фотографии

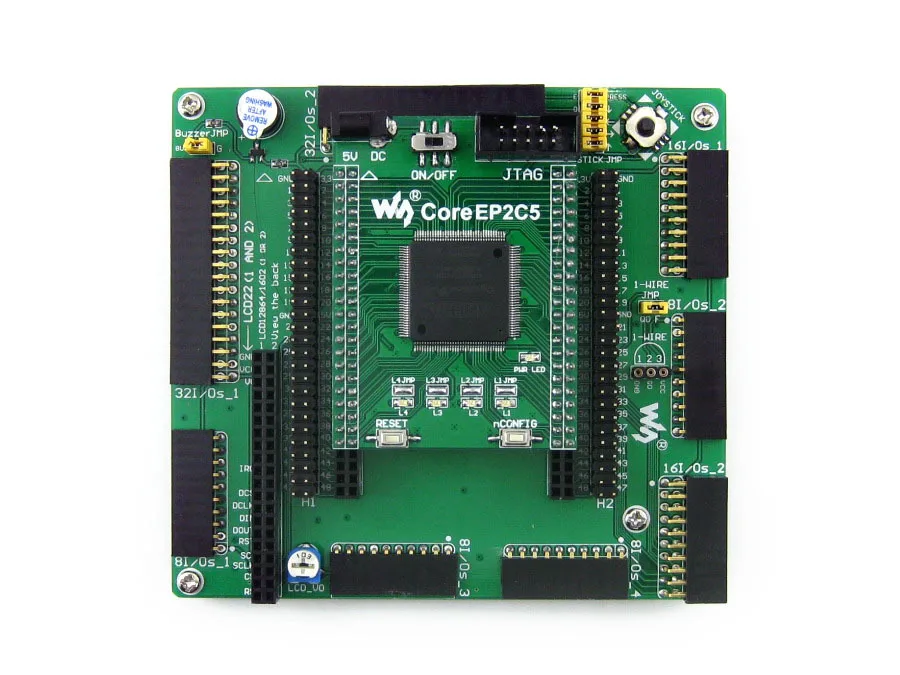

OpenEP2C5-C развитию
OpenEP2C5-C развитию
OpenEP2C5-C по развитию вид сзади
Материнская плата DVK601

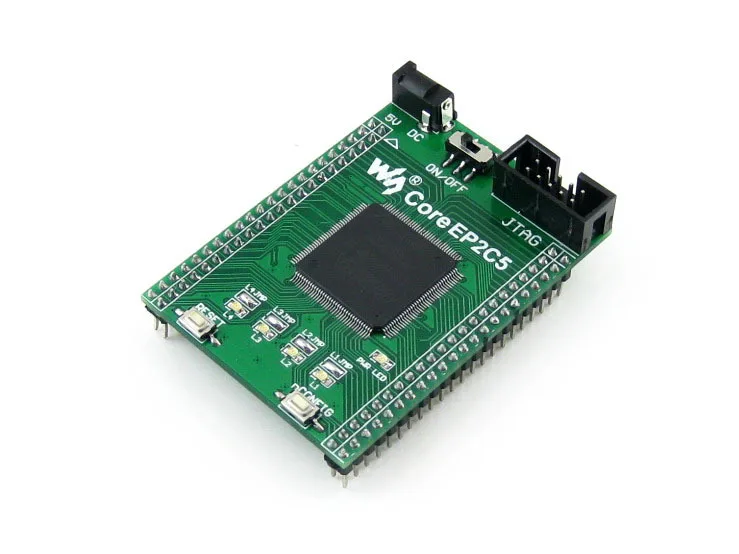

FPGA основной плате CoreEP2C5
FPGA основной плате CoreEP2C5
Подключение к различные периферийные устройства

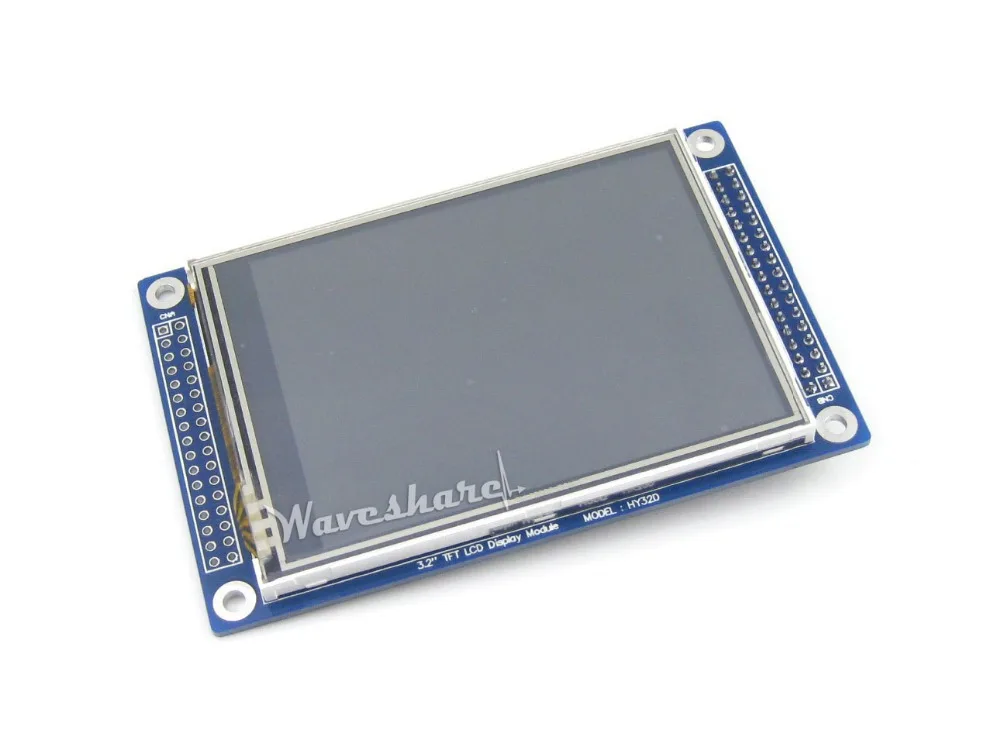

Подключение к 3,2 дюймовому сенсорному ЖК-дисплею
Подключение к LCD12864
Подключение к LCD1602
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к 8 седг светодиодный доска
Подключение к 8 кнопочным кнопкам
Подключение к 5 IO клав
Подключение к 4x4 клав
Подключение к EEPROM совета
Многофункциональная периферия, подключенная к одному интерфейсу
Подключение к DataFlash Совета
Подключения к Ethernet доска
Подключение к CY7C68013A USB доска
Подключение к NRF24L01 РФ Совет
Подключение к памяти Micro SD
Подключение к VGA-плате PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любым аксессуарам, которые вам нужны

---

Примечание: openep2c5-c не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется.

---

Примеры

Совет по развитию openep2c5-c FPGA поставляется с различными примерами для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

ПериферийныхОписаниеИнтерфейсVerilogVHDLNIOS II CS29GL128PNorFLASH32I/OsYAT24CXXEEPROMI2CFM24CXXФрамI2CAT45DBXXDATAFLASHSPISD картыFLASHSPIH57V1262GTRSDRAMПараллельноPCF8563RTCI2CDS18B20Температура датчик1-проводаSP3232Последовательной связиUARTSP3485Последовательной связиUARTPL2303USB к UARTUARTFT245USB к FIFOПараллельноCY7C68013AУстройство USBЯ/OsENC28J60Контроллер EthernetSPIЗуммерЗвуковое устройство1I/о (ШИМ)Клавиатуры PS/2Вход устройстваPS/2Один пуговицыВход устройства----4x4 клавиатурыВход устройства8I/OsДжойстикВход устройства5I/OsСветодиодныйДисплей устройства----8 SEG светодиодныйДисплей устройства13I/OsVGA мониторДисплей устройстваVGAХарактер ЖК-дисплейДисплей устройства11I/OsГрафический ЖК-дисплейДисплей устройства11I/Os3,2 дюймов многоцветный ЖК + сенсорный экранДисплей устройство + устройство ввода32I/Os

---

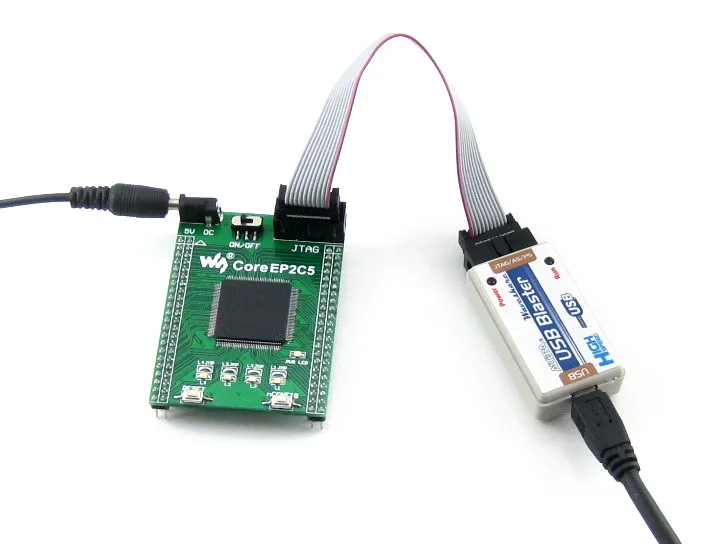

Отладка/программирование Интерфейс

Совет развития openep2c5-c FPGA интегрирует интерфейс JTAG для программирования/отладки.

Имена и описание сигнала JTAGPinИмя сигналаОписание1ТСКТактового Сигнала2GNDСигнальной земли3TDOДанные от устройства4VCC (TRGT)Цель источника питания5TMSJTAG Состояние управления машиной6NCНет подключения7NCНет подключения8NCНет подключения9TDIДанные устройства10GNDСигнальной землиЗаголовок JTAG распиновка

---

Ресурсов развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:

Соответствующее программное обеспечение (Quaters II, NIOS II и др.)ДЕМО код (Verilog, VHDL и NIOS II C)Схема (PDF)Программы развития FPGA (хранилища данных и т. д.)

---

Посылка содержит

В "Стандартный посылка" И "Аксессуары для досок посылка" Ниже включены.

Стандартный посылкаOpenEP2C5-C Совет по развитию x 14-контактный провод х 22-контактный провод х 2USB кабель питания x 1Руководство пользователя CD x 112345Аксессуар Панели посылка3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 13,2 дюймовый ЖК-адаптер (B) x 1Плата VGA PS2 x 1Плата UART PL2303 USB (mini) x 1NorFlash Board (б) х 1Плата SDRAM (B) x 1Плата для хранения Micro SD x 1AT45DBXX DataFlash плата x 1FM24CLXX FRAM плата x 1Cy7c68013a USB плата (mini) х 1ENC28J60 плата Ethernet x 1PCF8563 плата RTC x 1DS18B20 x 1LCD12864 (3,3 В Синяя подсветка) x 1LCD1602 (3,3 В Синяя подсветка) x 1FT245 Плата USB FIFO (mini) х 18 SEG светодиодный доска х 18 кнопочных кнопок x 1Клавиатура 4x4x1Штекер USB типа A в разъем mini-B1234567891011121314151617181920

Для большого количества, пожалуйста, не стесняйтесь связаться с нами для цитаты!
