CPLD Совет развития предназначен для ALTERA серии MAX II, оснащен EPM1270 на борту, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

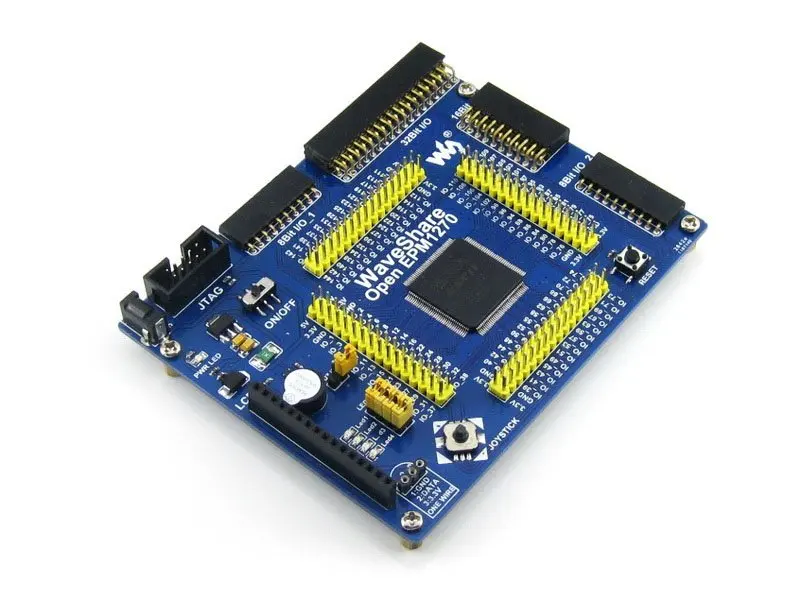

OpenEPM1270Это Плата развития CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульная и открытая конструкция делает его идеальным вариантом для начала разработки приложения с устройствами ALTERA MAX II CPLD.

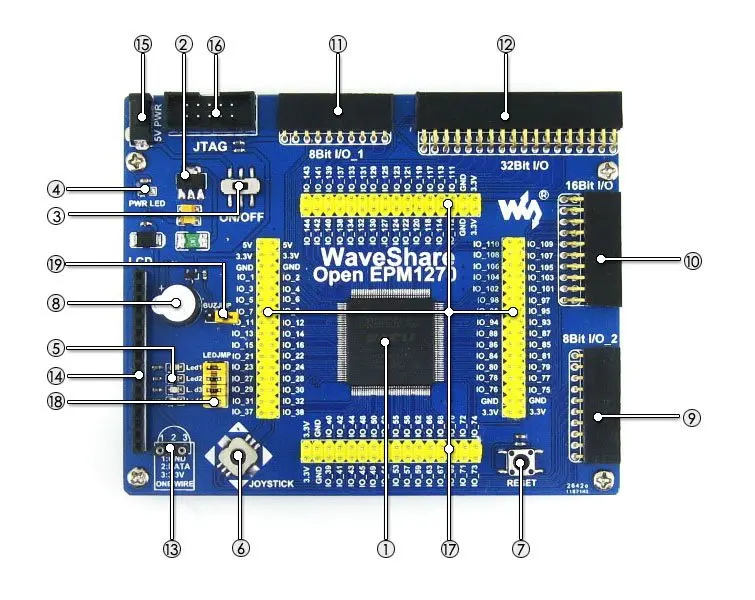

Что \ 'на борту



1.EPM1270:Встроенное устройство CPLD, которое имеет:
*Рабочая частота:50 мГц
*Рабочая Напряжение:1,5-3,3 В
*Посылка:QFP144
*Я/Os:144
*LEs:1270, эквивалент 4000 логических ворот
*Отладка/программирование:JTAG;
2.AMS1117-3.3:3,3 В регулятор напряжения
3.Мощность переключатель
4.Мощность индикатор
5.Светодиоды:Удобно для указания статуса I/O и/или программы работающего состояния
6.Джойстик:Пять позиций
7.Кнопка сброса
8.Зуммер
9.8 I/Os интерфейс:Для подключения аксессуаров доски
10.16 I/Os интерфейс:Для подключения аксессуаров доски
11.8 I/Os интерфейс:Для подключения аксессуаров доски
12.32 Интерфейс I/Os:Для подключения аксессуаров доски

Для интерфейса 9-12:Он \ 'возможно для эмуляции интерфейсы как один провод, USART, I2C, SPI, PS/2 и др.

13.1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 посылка), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.
14.Характер ЖК-дисплей интерфейс:Для подключения символьного ЖК-дисплея, например ЖК 1602 (5 В Синяя подсветка) в посылка B
15.5 В DC jack
16.Интерфейс JTAG:Для программирования/отладки
17.Разъем булавки MCU:Все булавки MCU доступны на расширенных разъемах для дальнейшего расширения
18.Светодиоды джемпер
19.Зуммер джемпер

Для джемпера 18-19:

* Короткий Джемпер для подключения к I/Os, который используется в примере кода
* Открыть перемычку для подключения к другим пользовательским контактам через перемычки

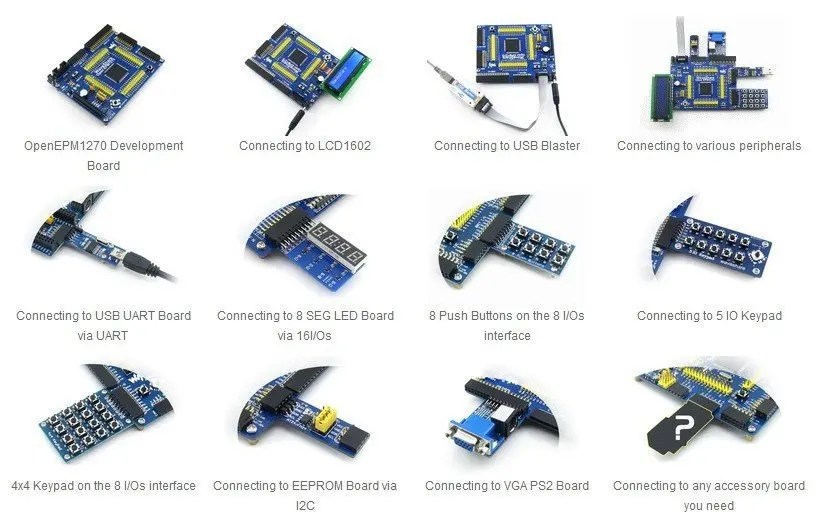

Фотографии

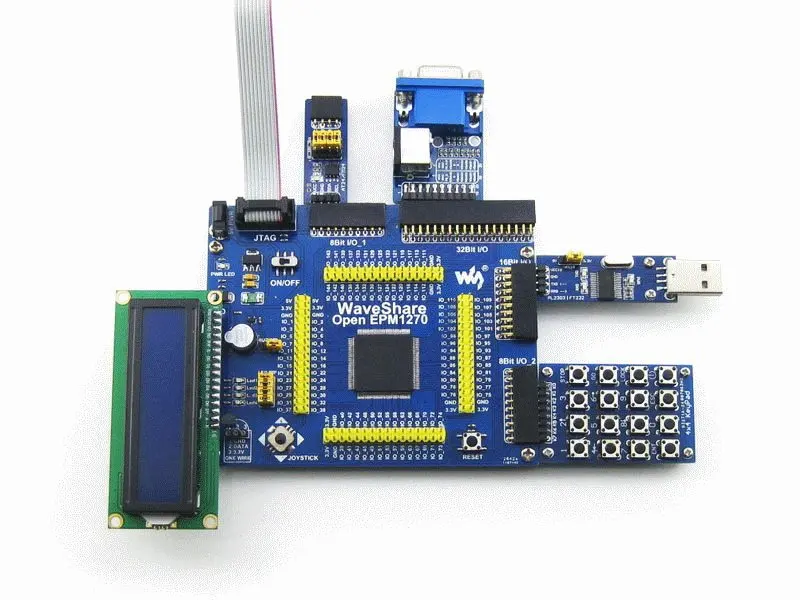

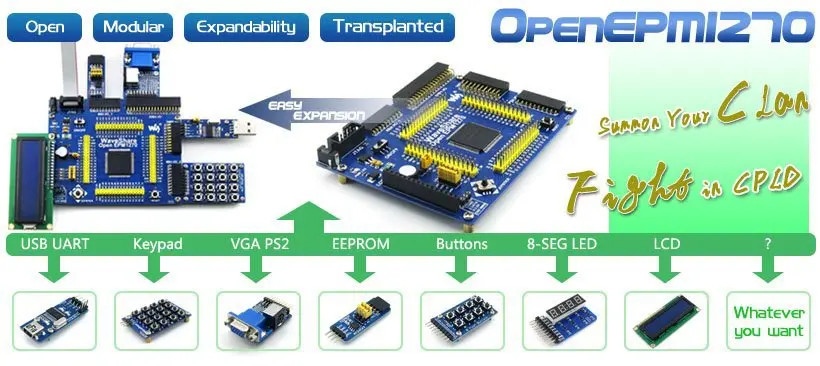

(Легкое расширение, можно добавить аксессуары, платы, как вы любите!)

Примечание: openepm1270 не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется

Примеры

OpenEPM1270Поставляется с различными примерами для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

Отладка/интерфейсы программирования

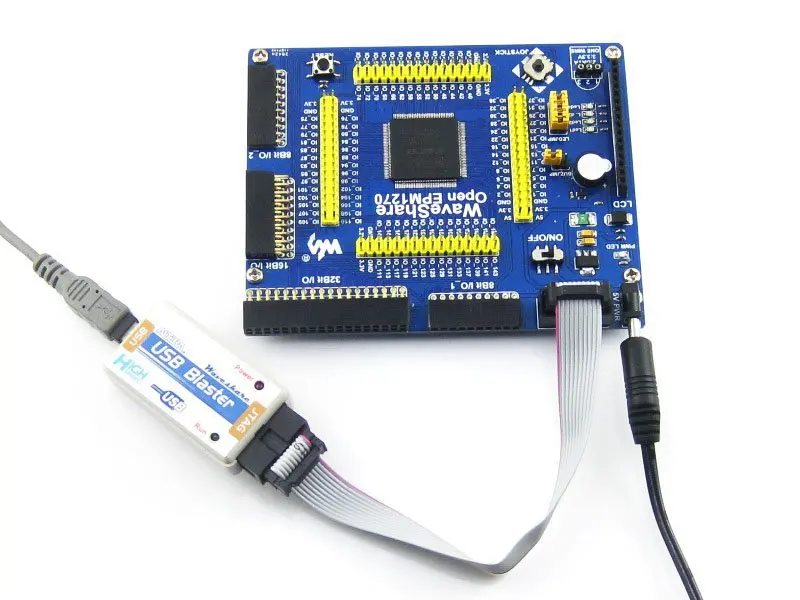

Openepm1270 интегрирует интерфейс JTAG для программирования/отладки.

Имена и описание сигнала JTAG

Заголовок JTAG распиновка

Ресурсов развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:
1. соответствующее программное обеспечение (кватеры II и т. д.);

2. ДЕМО код (Verilog и VHDL);

3. Схема (PDF);

4. документальные исследования (данные для данных и т. д.);

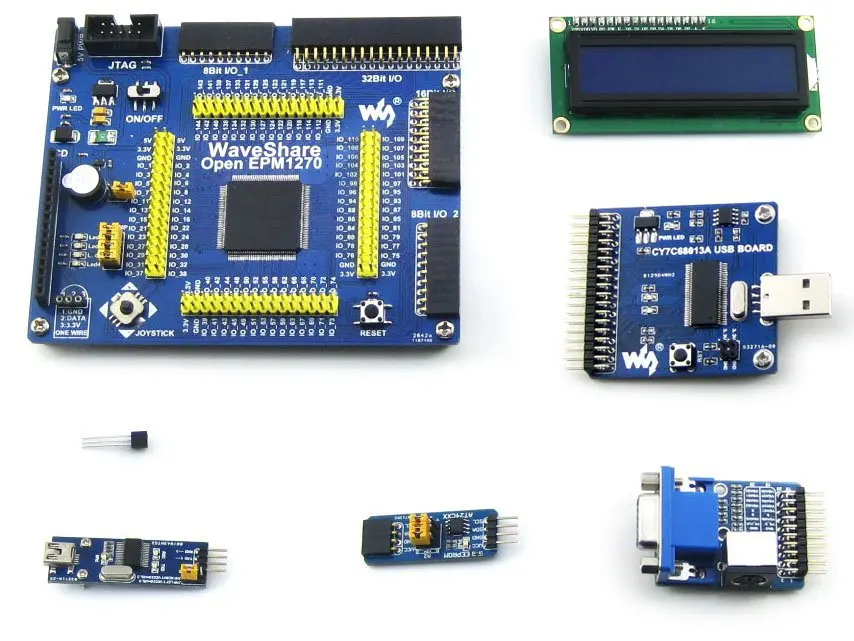

OpenEPM1270 посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже входят в комплект.

Стандартный посылка Аксессуар Панели посылка
1. OpenEPM1270 Совет по развитию x 1 1. Тип USB кабель Mini-B x 1

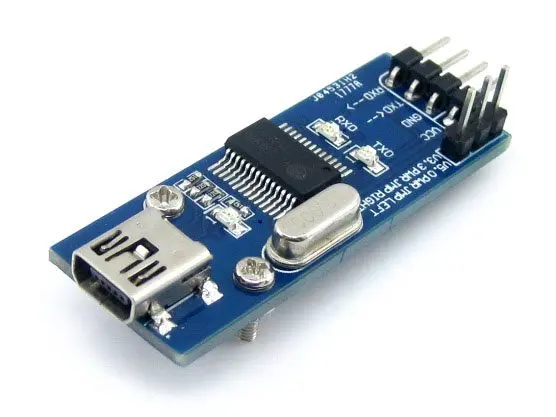

2. 4-контактный провод x 2 2. PL2303 USB UART плата (mini) x 1

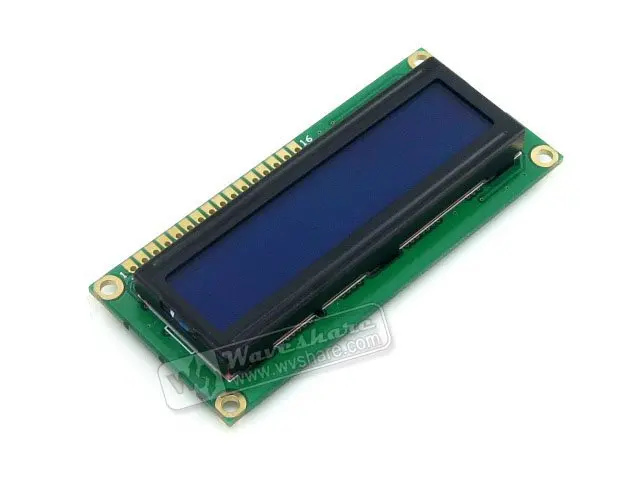

3. 2-контактный провод x 2 3. LCD1602 (5 В Синяя подсветка) x 1
4. USB кабель питания x 1 4. AT24CXX EEPROM Board x 1
5. Руководство пользователя CD x 1 5. DS18B20 x 1

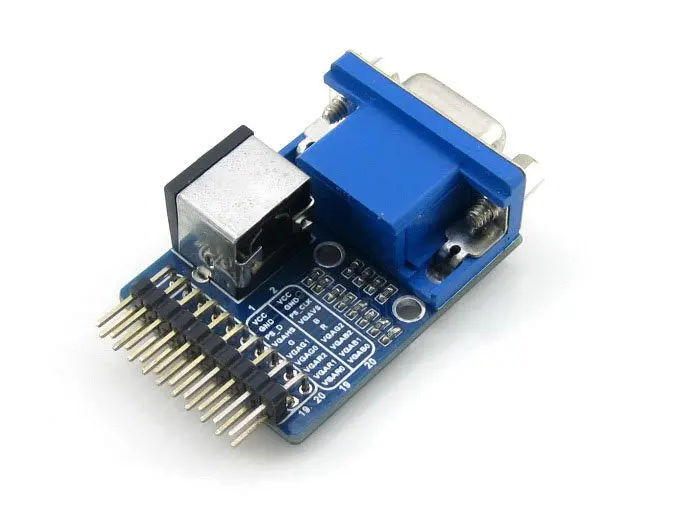

6. VGA плата PS2 x 1

7. cy7c68013a USB плата (mini) x 1
