Новое поступление тестер транзисторов конденсатор ESR Индуктивный резистор

RM1307731646899813





Описание:

1. Ключевая операция с автоматическим отключением
2. Возможна работа батареи, так как ток выключения составляет всего около 20nA

3. Автоматическое обнаружение NPN и PNP биполярных транзисторов, n-и p-канальные МОП-Транзисторы, JFETs, диоды, двойные диоды, однонаправленный тиристорный и двунаправленный тиристорный.

4. Автоматическое обнаружение расположения контактного штифта обнаруженной части.
5. Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения базового эмиттера
6. Транзисторы Дарлингтона могут быть идентифицированы пороговым напряжением коэффициента усиления высокого тока.
7. Обнаружение биполярного транзистора и защитного диода MOS
8. Измерение порогового напряжения ворот и значения емкости ворот MOSFETs.

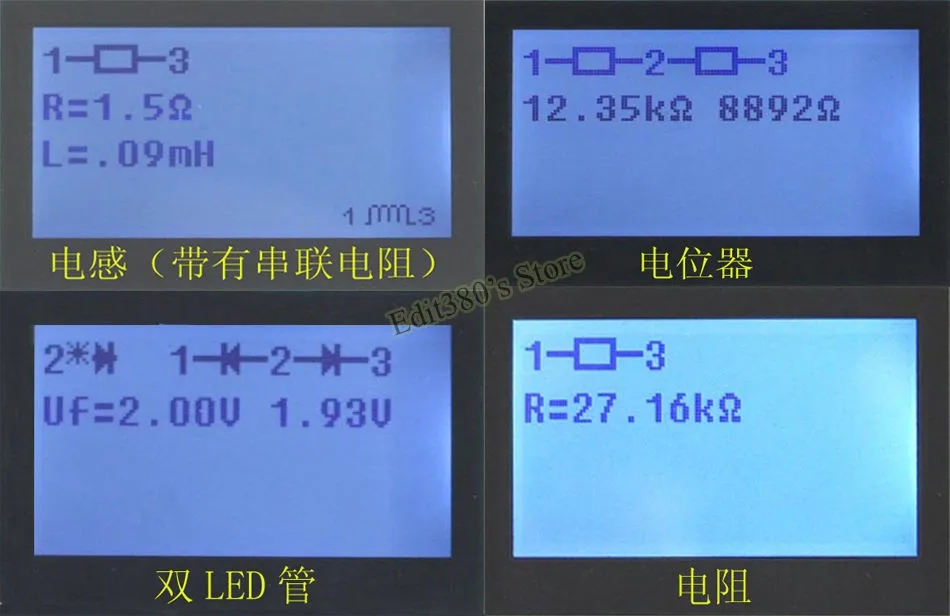

9. Измеряются до двух резисторов и показаны значения с точностью до четырех десятичных знаков в правильном размере. Все обозначения окружены номерами зонда тестера. Так что потенциометр также может быть измерен. Если потенциометр отрегулирован на один из его концов, тестер не может отличаться от среднего штифта и концевого штифта.
10. Разрешение измерения сопротивления составляет 0,1Ω, может измерять до 50MΩ
11 Один конденсатор может быть обнаружен и измерен. Отображается значение с точностью до четырех десятичных цифр в правильном размере. Значение может быть от 30pF до 100mF. Разрешение может быть до 1 pF
12. Для конденсаторов со значением емкости выше 2µF эквивалент. Серийное сопротивление (ESR) измеряется с разрешением 0,01 Ω и отображается с двумя signifiНе имеют десятичных цифр
13. До двух диодов показаны в правильном порядке и символом диода. Кроме того, отображается прямое напряжение.
14. Светодиодный индикатор обнаружен как диод; Прямое напряжение намного выше, чем обычно. Два в одном светодиода также обнаруживаются как два диода.
15. Если напряжение обратного пробоя ниже 4,5 В, Диод Зенера может быть идентифицирован
16. Измерение значения мощности одного диода в обратном направлении. Биполярные транзисторы также могут быть исследованы, если вы подключите базу и только один коллектор или эмиттер
17. Для определения соединений Выпрямительного моста требуется только одно измерение.
18. Конденсаторы со значением ниже 30pF обычно не обнаруживаются, но могут быть измерены вместе с параллельным диодом или параллельным конденсатором с не менее 30pF. В этом чехле необходимо вычесть значение емкости параллельной соединенной части.
19. Может измерять сопротивление индуктивности менее 2100Ω, диапазон измерений составляет 0,01 mH - 20 ч, но точность не очень хороша. Результат измерения показан только при подключении одного компонента.
20. Время тестирования составляет около двух секунд, только Измерение мощности или индуктивности может вызвать более длительный период.



Внимание:Все способы быть shure для разрядки конденсаторов, прежде чем подключить их к тестеру! Тестер может быть поврежден перед включением. В портах ATmega есть только небольшая защита.

Требуется дополнительное предостережение, если вы попытайтесь проверить компоненты, установленные в цепи. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть shure, что остаточное напряжение не остается в оборудовании.



Одна кнопка работы, автоматическое выключение только с 20nA выключения тока. Разрешение измерения сопротивления 0,1 Ом, 50М Ом можно измерить. Он может измерить Емкость 30ПФ-100MF, разрешение 1PF.

Размер: 125x80x32 мм

Примечание:

Перед измерением емкости необходимо Разрядка конденсатора, В противном случае может повредить инструмент :)



Посылка включает в себя:



1 MK-168 тестер транзисторов

1 х SMD тестовый адаптер

Кабель 3xtest
