Характеристики
Высококачественный гибридный цифровой Драйвер шагового двигателя Leadshine DM556 |
Описание товара

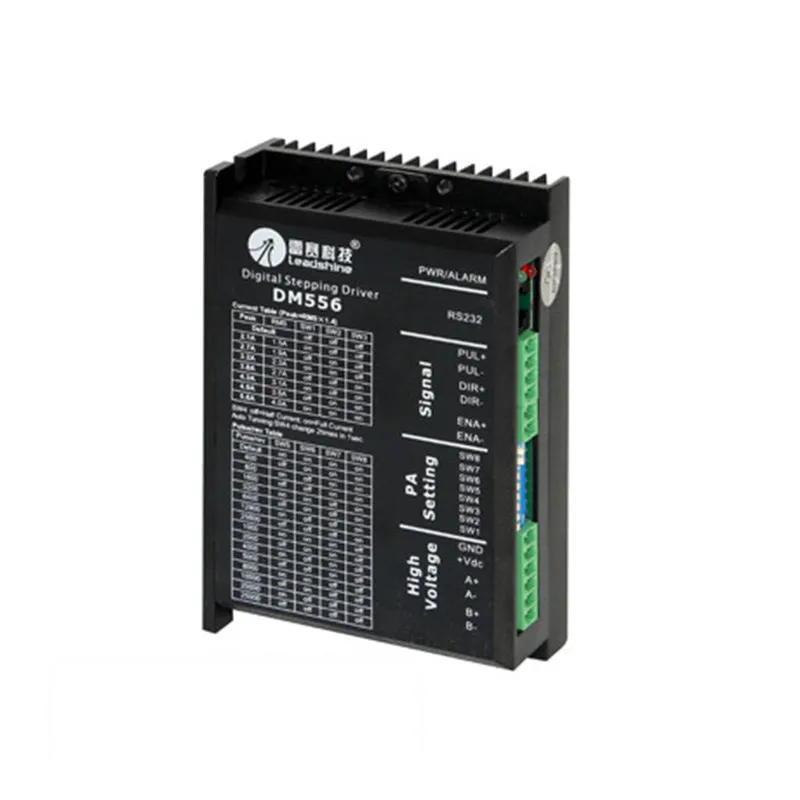

Хорошее качество Leadshine DM556 цифровой гибридный шаговый двигатель
Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона Автотест двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными двигателями Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов Напряжение питания до + 50 В постоянного тока Выходной ток программируемый, от 0.5A до 5.6A Частота импульсного ввода до 200 кГц TTL совместимый и оптически изолированный вход Автоматическое снижение холостого тока Подходит для детей в возрасте от 2-phase и 4-фазами Поддержка режимов PUL/DIR и CW/CCW Защита от перенапряжения, перегрузки по току, фазовых ошибок
Введение:
DM556 является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. DM556-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM556 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики.
Технические характеристики:
1. Как правило,
Электрические источника электропитания постоянного тока (TJ= 25OC/77OF)
Параметры
DM556
Мин
Типичное
Макс
Блок
Выход ток
0,5
-
5,6 (4,0 RMS)
А
Напряжение питания
+ 20
-
+ 50
Постоянный ток
Логический сигнал ток
7
10
16
MA
Импульсная Входная частота
0
-
200
КГц
Сопротивление изоляции
500
МОМ
2 разъема конфигурации:
Разъем P1 конфигурации
Pin Функция
Детали
PUL +
Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежный ответ длительность импульса, должно быть больше, чем 2,5 & micro; Невысокий массивный каблук. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA.
Опора
Дир +
Дир сигнала:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения.
Дир
Ена +
Включает сигнал:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНеподключенным (включено).
Ена-
Разъем P2 конфигурации
Pin Функция
Детали
+ Постоянного тока
Источник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения.
GND
Мощность местах.
A +, A-
Двигателя двигателем постоянного тока однофазный A
B +, B-
Двигателя двигателем постоянного тока однофазный B

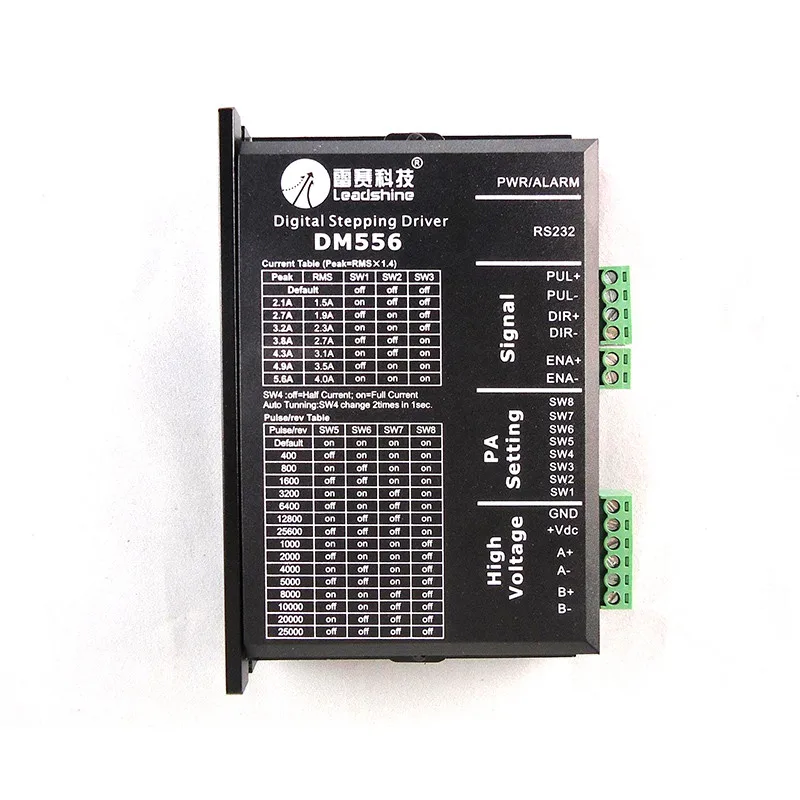

3 микрошаг и ток:
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот диск используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Microstep Разрешение выбор
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Microstep
Шаги/rev.(для двигателя 1.8o)
SW5
SW6
SW7
SW8
1 до 512
По умолчанию/программное обеспечение настроено
На
На
На
На
2
400
Off
На
На
На
4
800
На
Off
На
На
8
1600
Off
Off
На
На
16
3200
На
На
Off
На
32
6400
Off
На
Off
На
64 ГБ
12800
На
Off
Off
На
128
25600
Off
Off
Off
На
5
1000
На
На
На
Off
10
2000
Off
На
На
Off
20
4000
На
Off
На
Off
25
5000
Off
Off
На
Off
40
8000
На
На
Off
Off
50
10000
Off
На
Off
Off
100
20000
На
Off
Off
Off
125
25000
Off
Off
Off
Off
Текущие параметры
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Максимальный ток
Измерения среднеквадратичного значения тока
SW1
SW2
SW3
По умолчанию/программное обеспечение настроен (0,5 для 5.6A)
OFF
OFF
OFF
2.1A
1.5A
На
OFF
OFF
2.7A
1.9A
OFF
На
OFF
3.2A
2.3A
На
На
OFF
3.8A
2.7A
OFF
OFF
На
4.3A
3.1A
На
OFF
На
4.9A
3.5A
OFF
На
На
5.6A
4.0A
На
На
На
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Типичные применения:
