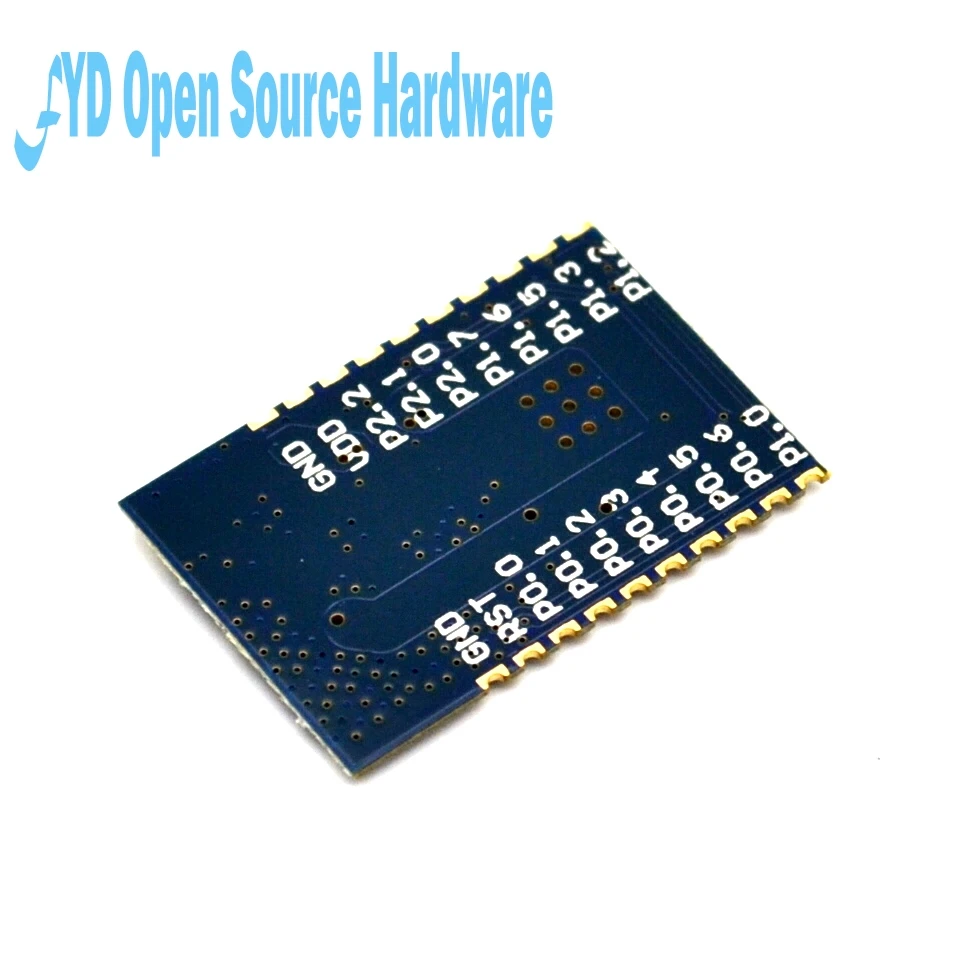

1 шт. CC2530 + CC2591 ZigBee модуль ZA2530 2591 с PA пультом дистанционного управления|zigbee module|p p |

ZA2530-2591 2,4G модуль беспроводного радиосвязи


Преимущество модуля


1. По сравнению с подобным модулем CC2530 + CC2591, сигнал более 5 дБ! Не бойтесь товаров, чем товары, но не зная много о... До тех пор, как вы знаете, до тех пор, как вы попытайтесь, оплакивали оригинальный радиочастотный модуль, что вода настолько глубокая, не кто может сделать!

2. Самые низкие цены в отрасли, зрелое и стабильное качество продукции, расположенное в Zigbee проект для продвижения. Массовая цена даст еще одно обсуждение! Вам просто нужно сфокусироваться на разработке приложений, мы поможем вам достичь сложного оборудования RF!

3. С крупнейшими в мире дистрибьюторами чипов AVNET и Центром технической поддержки TI в Шэньчжэне имеют хорошее сотрудничество, чипы из первых рук, полученные FAE, соответствующие высокочастотным RF, мощность передатчика и чувствительность приемника лучше, чем аналогичные продукты. CC2530 + CC2591 модуль сигналов Более 5 дБ аналогичных продуктов!

4. Высококачественные печатные платы РЧ, уникальный дизайн для альтернативной небольшой параметр компонентов линии микроленты, компоненты убедитесь, что модуль отличается высокой точностью и высокой стабильностью, чем конкурентоспособные продукты с более высокой производительностью. Улучшенная стабильность и стабильность.

5. Сравните с другим передним концом RF, рекомендованным TI CC2530 CC2591 chip приемопередатчиком, получите более легкое программирование, более полную техническую поддержку и бесшовные функции Hibernate ZStack, такие как низкое энергопотребление.

6. Небольшая площадь (32 мм * 18 мм), супер тонкая толщина (толщина всего 1,6 мм при использовании бортовой антенны PCB), могут быть легко встроены часы. MP3. активная РЧ-карта в терминале.

7. Практический патч с отверстиями для штампов с использованием дизайна радиочастотного модуля для поддержки SMT patch II и супер низкой цене предлагает межблочную плату, может быть легко преобразована в DIP PIN pin для разработки. Ультра-низкая цена соответствует сигналу-хорошая внешняя антенна и антенный кабель.


Мы стремимся, CC2530 + CC2591 передавать мощность и Получать чувствительность ниже заводской платы TI (сигнал лучше всего), и вы можете найти всю сеть, а также по сравнению с аналогичными продуктами на рынке, более 0 ~ 1 дБм мощность передачи и высокая чувствительность приемника 4 ~ 5 дБ более 5 дБ общая сила сигнала. .. Добро пожаловать, чтобы попробовать, не удовлетворены без причины для возврата.


Какая чувствительность? Почему чувствительность приемника модуля CC2530 + CC2591 более важна? CC2591-это мощность передачи 22 дБм, Типичная чувствительность приемника + 6 дБ 2,4G радиочастота переднего конца. Повышение мощности передачи может улучшить покрытие сигнала, но не связано с объемом и мощностью полученного сигнала. Улучшение диапазона приема необходимо осуществить путем повышения чувствительности. CC2591 получение повышения чувствительности никогда не бывает легким, однако, очень высокий спрос CC2591 на периферийных цепях, больше артикулов сигнальной линии питания линейный провод go line. Сопоставление параметров. Незначительное отклонение фазы сигнала, отклонение точек частоты фильтра или шум цепи, который приведет к резкому ослаблению сигнала. Особенно слабый полученный сигнал и мощность запускаемого сигнала с чипом с панелью быстрого чередования, низкий уровень шума соответствует дизайну сложности. Рынок Shang большинство продуктов получили чувствительность намного ниже TI номиналом + 6 дБ, многие только делают 0 дБ, даже есть много только do -5 дБ. И не добавлен PA модуля CC2530 по сравнению, запуск питания имеет, полученная чувствительность вниз имеет «голосовую переменную большой, прослушивание переменной плохой», A in a out, связь эффекта и не улучшена слишком больше, более фатальным является то, что модуль CC2530 + CC2591 полностью потерян и модуль CC2530 сформировал сеть возможностей ZigBee, "Жесткий точный полученный модуль CC2530, отправленный на сигнал". Инженеры-проектировщики почувствуют такое чувство «с сигналом 2591 не без хорошего».

Из-за очень высокой сложности дизайна, продажа в городе аналогичных продуктов не может достичь идеальной чувствительности к полученным товарам, большинство аналогичных продуктов не получили чувствительность, даже не улучшилось, даже у многих было ухудшение ( -5 дБ). Непосредственно феноменом является CC2530 + CC2591 модуль и CC2530 модуль связи Ши, данные вниз может Биография «два км» (много подобных модуль Номинальный» Биография может быть двух КМ "), но передача данных только линия 80 метров даже 50 метров (чувствительность-5 дБ, чувствительность CC2530 была уменьшена!). Таким образом, если вся сеть с модулем CC2530 + CC2591 вместо модуля CC2530, эти утверждения «Высокая мощность» не только не улучшат двустороннее Расстояние связи и некоторые сокращения, передача питания не имеет значения. Модули и мы действительно официальный Номинальный реальный 22 дБм и + 6 дБ в увеличение диапазона приема стрельбы в то же время значительно улучшить! CC2530 + CC2591 роутер и CC2530 терминал расстояние в сочетании с низкой мощностью станет реальностью, пусть ваш Zigbee проект реальный качественный скачок!

Двунаправленное продвижение благодаря мощности передачи и чувствительности приема, по сравнению с аналогичными продуктами, мы CC2530 + CC2591 более 5 дБ сигналов связи между модулями, теоретический диапазон связи может улучшить 60% ~ 80%! Аналогичная продукция утверждает, что «две мили», теоретически при одинаковых условиях и размещении на наших модулях, расстояние также может улучшить 60% ~ 80%!

Многие на рынке, основанные на CC2530 + CC2591 радиочастотного модуля, не имеют профессионального дизайна, даже не знают, что CC2591 нужен Высокоточный параметр, соответствующий этой задней части, невежество и бесстрашие в соответствии с официальным принципом фигуры будет несколько линий связи на нетерпением ждет получить хороший сигнал. У нас yiqian do было несколько проектов, потому что используется этот модуль класса и имеет боль, большинство модулей нет до параметров измерения, просто напряженный "измеренный может биография двух км, не пришло письмо, и я с измерением". Как добавленный модуль имеет CC2591 запускает добавленную мощность имеет сколько, чувствительность увеличена, сколько, нет измеренных параметров, только в продуктах, введенных в последний put CC2591 документ Shang параметров колонны Shang: 22 дБм и чувствительность + 6 дБ. Это чип CC2591 лучшего параметра, Это после того, как TI original top RF engineers racked design times real Board debugging parameter optimal match out of, а не случайно установить линию даже на, можно получить параметр!

Мы не подчеркиваем «измеренные 2 км» такие Нечеткие концепции, потому что только нужно с обеих сторон плюс 10dbi антенна и тщательно настроить хороший угол запусков и полученный угол, вся цепь дороги может обновить 20 дБ! 20 дБ теория расчета расстояния связи вверх может улучшить в 8 раз выше (Каждое обновление 6 дБ Расстояние связи увеличивается 1 раз), так что только 2 км, 20 км может. Мы не играем в это Виртуальная цифровая игра, мы только через сравнение сказали вам, большинство наших продуктов и продуктов выше 5 дБ, другие условия продукта измеряется до 2 км и помещается на наши модули, сигнализирует о 5 дБ припусков, 5 дБ достаточно теоретически, чтобы расширить расстояние связи 60% ~ 80%!

Это правильно! Вы просто должны заплатить более низкую цену, чем аналогичные продукты, вы можете получить гораздо больше, чем обычные продукты, реальный модуль CC2530 + 2591!


Программирование модуля

Play modules, рекомендуется использовать компанию TI, предназначенную для разработки сетей ZigBee Zigbee protocol stack Pro/2007 Z-stack, и в программировании Рассмотрите следующие рекомендации:

(1) ZA2530-2591 использует CC2591 в качестве RF, протокол stacks идеальное сочетание для поддержки CC2530 + CC2591, но нужно внести изменения в Программирование не сможет получить хороший сигнал: # define xHAL_PA_LNA в вашем hal_board_cfg.h вы хотите # define HAL_PA_LNA, CC2591 передний конец и доступная функция ZMacSetTransmit Power (int) для изменения мощности передачи, Стек поддерживает до int = 19, что до 19 дБ.

(2) ZA2530A модуль низкой мощности с ZA2530-2591 клеммами усилителя модуля может использоваться в качестве низкомощной спящей системы (конечного устройства) для использования. ZA2530-2591 Высокая мощность передачи также может сделать низкую мощность, потому что, когда ZA2530-2591 модуль в спящем токе ниже мкА, просто запустите мгновенную мощность в 5 раз ZA2530A модуль. Включить режим Hibernate EndDevice необходимо определить макросы # определить POWER_SAVING, POLL_RATE и другие элементы, которые определяются в f8wConfig.cfg файл будет влиять на режим сна и пробуждения на регулярной основе, пожалуйста, обратите больше внимания при низкой мощности дизайна.

Функциональные тесты модуля и тесты производительности

Модульная фабрика была должным образом состарена и тестирована на высоких и низких температурах, чтобы обеспечить соответствие радиочастот, и все порты IO работают должным образом, и гарантия радиочастотной части одинаковой партии продукта, обеспечить чувствительность передатчика и приемника при одинаковых условиях индивидуальных различий менее 1 дБ.

Модули поставляются с программой обнаружения, пользователь может, после получения продукта для второго теста, и обнаружил, что дефектные продукты возвращаются как можно скорее. Модуль поставляется с тестовым процессом следующим образом:

(1) задний IO порт на высоком

(2) порт IO (за исключением P0.7,P1.1,P1.4), отключается до низкого уровня 1 секунды, например, внешний светодиодный мигание каждые 1 секунду

(3) Все порты IO (за исключением P0.7,P1.1,P1.4) имеют светодиодный индикатор pul до низкого уровня 2 секунды, так как внешний светодиодный индикатор мигает в течение 2 секунд

(4) начали включать 16-канальные пакеты передачи данных, такие как пакеты эфирных инструментов, которые могут быть отправлены во все каналы пойманного модуля, этот модуль сигнала может быть протестирован, И оценить качество окружающей среды, и CAE выбрать частотный диапазон, чтобы избежать помех.

С тестовыми процедурами могут быть выполнены на основе этого модуля для тестирования производительности.


Тест чувствительности приемника:

(1) модуль ZA2530A или ZA2530-2591 подключается к источнику питания, так как источник сигнала расположен рядом с модулями, которые будут протестированы.

(2) модули, которые будут протестированы, подключены к CC-DEBUGGER.

(3) при запуске SmartRF Studio дважды щелкните первую линию CC2530-SmartRF студии.

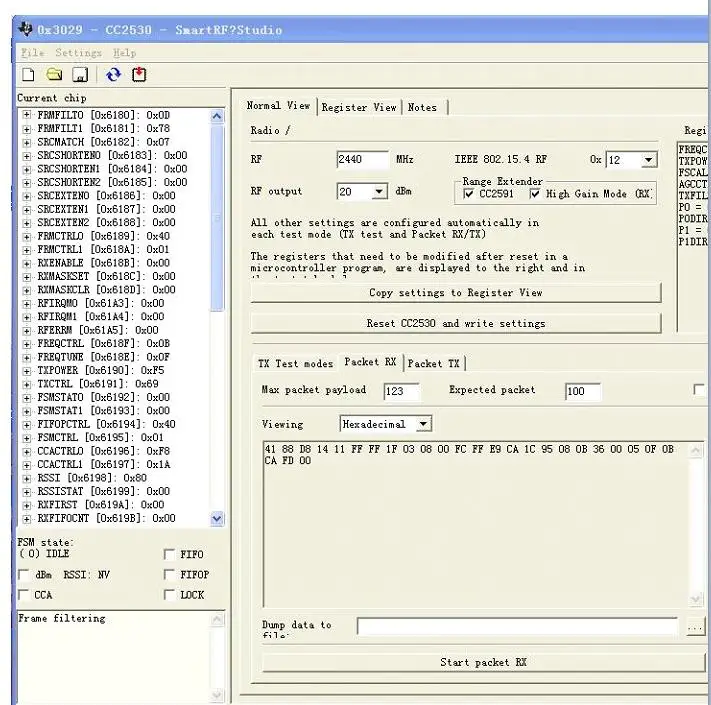

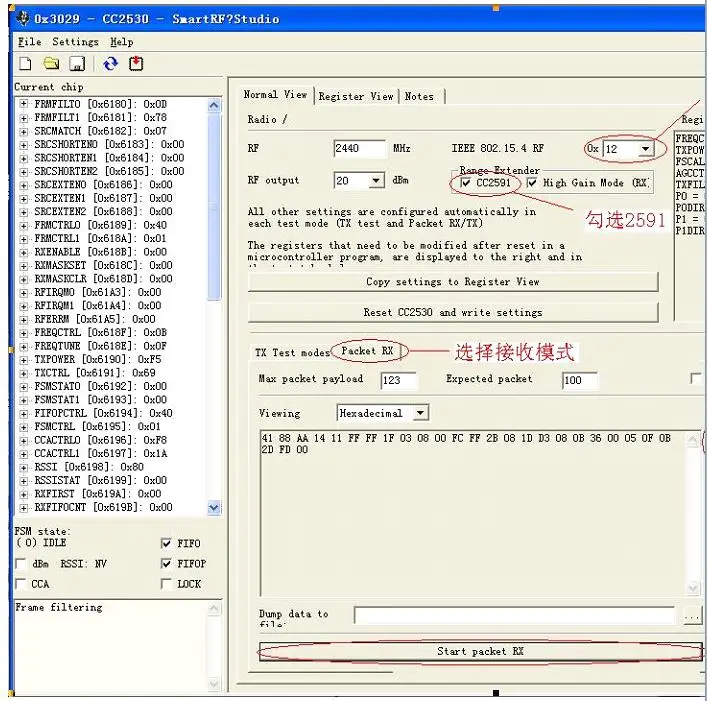

(4) Выберите пакет RX в режиме приема и выберите цифру канала, ZA2530-2591 модуль проверьте коробку CC2591. Нажмите Start start packet RX packet, после получения в правом нижнем углу окна отображается результаты тестирования. Рисунок для наших ZA2530-2591 результатов тестирования модуля.




(5) для тестов с аналогичными продуктами в тех же обстоятельствах, на следующем рисунке показано состояние альтернатив получения результатов тестирования, вы можете увидеть производительность лучше.

Проверка мощности:

(1) ZA2530A или ZA2530-2591 модуль подключен к источнику питания, который будет измеряться.

(2) ZA2530A подключен к CC-DEBUGGER в качестве устройства прослушивания, расположенного рядом с тестовым модулем.

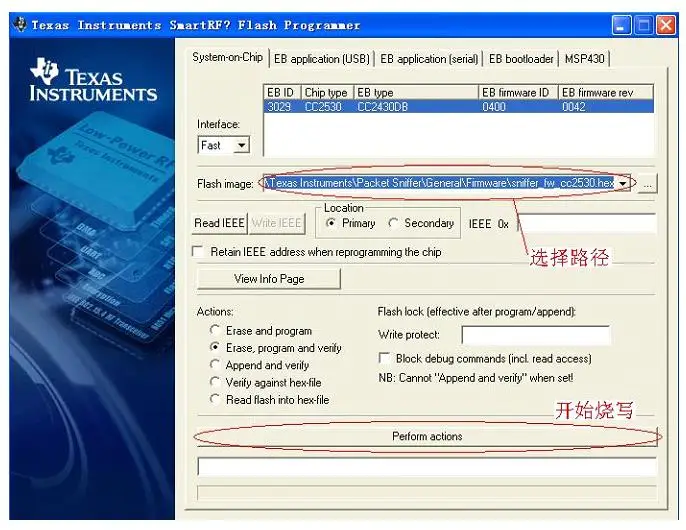

(3) Откройте рисунок SmartRF Flash Programmer, Выберите Путь загрузки C:\ Program файлы \ Texas Instruments \ Packet Sniffer \ General \ прошивка \ sniffer_fw_cc2530.hex, затем нажмите на действие выполнения, ZA2530A записывает пакет Sniffer, используемый для поддержки оборудования.

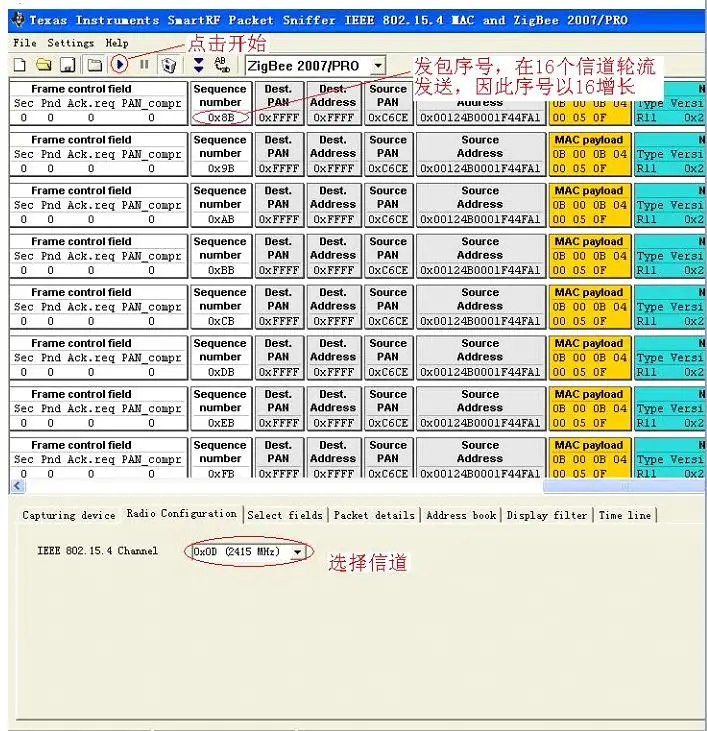

(4) Откройте анализатор пакетов, выберите IEEE 802.15.4/Zigbee и нажмите Start, откройте анализатор пакетов в следующем интерфейсе схемы. Выберите канал и нажмите кнопку start test, которая может обнаружить пакет. Заводское тестовое устройство 16 каналов в свою очередь отправляет пакет, поэтому все каналы для обнаружения пакета и порядковый номер пакета до 16 (0x10) роста. Обнаруживает силу пакета, отображаемую в RSSI.


(5) из-за микросхемы CC2530 прилегающий канал ингибирует ACR (отклонение прилегающего канала) Типичное значение для 49 дБ, является ли Dang соседний сигнал передачи данных канала сильный (больше, чем полученное пороговое значение 49 дБ выше) Ши также может в этом канале получить. Так что тест Ши миноритарной ситуации Xia будет обнаружен на другой канал передачи данных посылка, этот другой канал передачи данных может быть легко через посылка серийный номер и Значение силы RSSI различить.
