Отдел по исследованиям и разработкамСерия микро-силовых беспроводных модулей передачи данных для соответствия промышленному стандарту,Маленький, простой в использовании встроенный,Сильная защита от помех, высокая чувствительность ключевые особенности приема:

Горизонт Надежное расстояние передачи до 1500 м; С использованием GFSK модуляционного режима;

Частота несущей 315-915 МГц, частота профессионального счетчика не должна применяться;

Скорость интерфейса: 1200/2400/4800/9600 / 19200bps / 38400/57600 / 115200bps;

Скорость канала: 1200/2400/4800/9600 / 19200bps / 38400/57600 / 115200bps;

Интерфейс: TTL / RS485 / RS2/32 выбран пользователем

Приемопередатчик, полудуплексный, автоматический преобразователь данных

Он используется для точечной, многоточечной, Многоточечной Связи и многих других комбинаций;

Прозрачная передача данных, может передавать более длинные рамки данных;

Автоматически фильтрует Ложные данные, генерируемые в воздухе, Долгосрочная надежность, низкий уровень отказов;

Мощность требования: DC + 4,5 V ~ + 5,5 V;

Низкое энергопотребление: мощность 5-100 мВт, ток приема <30 мА, Ток сна <5uA;

Экономия энергии в трех режимах: аппаратное Пробуждение, пробуждение последовательных портов, пробуждение воздуха;

Температура: -30 ~ + 80;

Объем: 37,5 мм × 23 мм × 5 мм (без антенны);

Основные области применения:

Беспроводной счетчик для чтения, электронные весы, беспроводной очереди, физическое Интеллектуальное обнаружение, промышленное оборудование, сбор данных, управление PTZ, беспроводной la carte, три электрических водяных стола, смарт-карты, контроль доступа, контроль PTZ, строительный контроль, логистика двора, Противоугонная сигнализация, умные приборы, компенсация реактивной мощности, Интеллектуальное учебное оборудование, умное оборудование для физических испытаний, измерительное оборудование, автомобильный черный ящик, автоматическое управление, автоматизация дома и другие области управления данными и транзакции данных.

Общие проблемы:

1.Общение с модулем как далеко можно носить несколько стен?

О: Использование беспроводной связи на расстоянии многие из моих друзей больше всего беспокоятся о проблеме,Так как расстояние беспроводное по окружающей среде,Опционально антенна,Расположение антенны и так отношения.Производители представлены в идеальном открытом под измеренным расстоянием ниже: 100 мВтМодули скорость1,2 kВ условиях, высота присоски антенны2Измеритель влажности,Отправка и получение расстояние1,5 кмУказанные выше,Маленькая прижимная антенна может достигать1000Метров.На стене,На самом деле, это не определяется количеством слоев, различной толщины стенок материала различия между эффектом большой, как правило, однослойная кирпичная стена4,5Блокировка не будет иметь проблем, далеко от требования к покупке500 мВтМодуль, расстояние до3000М, характеристики стен также очень хорошие. Ниже измерена карта местоположения

2.Этот модуль питания как? Есть несколько интерфейсов? Различные интерфейсы могут общаться с ним?

Ответ:YL-100mwТрансмиссия модуль питания20dbmПолучение ток составляет около25mAМощность максимальный ток выбросов85ma, Мощность может быть уменьшена программным обеспечением, цепь передачи уменьшается, Ток сна2МкА. YL-500Модуль Мощность передатчика28db,Вероятно, Фактическая мощность600-800 МВт,Выбросов ток составляет около550mA,На этот раз с компьютеромUSBМожет быть недостаточный источник питания.

МодульTTL / 232/485Кроме того, вы указываете доставку, можете общаться друг с другом эти типы модулей

3.Модуль и SingleComputerHow для подключения других устройств?

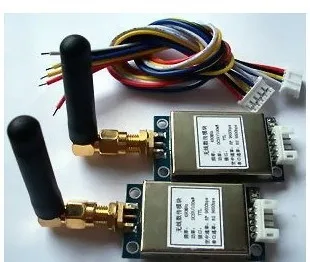

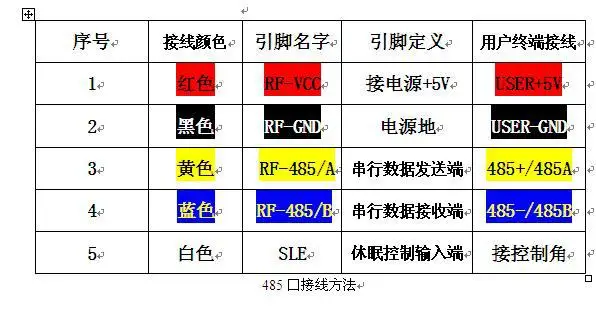

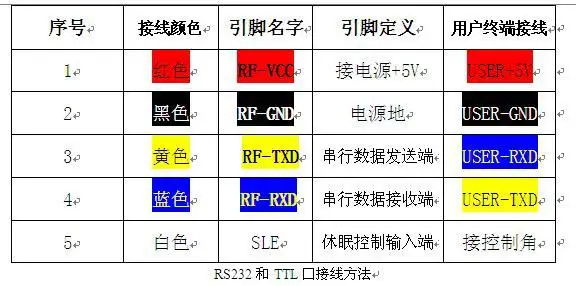

Ответ:TTLИнтерфейс модуля может подключаться непосредственно к микроконтроллеруTX RXОтправка и получение данных, вы можете выбрать подключение к последовательному порту компьютера232Когда модуль, модуль, мы купим кабель распределения,В котором желтый кабель подключен к микроконтроллеруRXМассаж ног,Синий палочки MCUTXМассаж ног; 2/32Желтый интерфейс для первого доступа к последовательному порту2Массаж ног,Синий следующую страницу3Массаж ног; 485Желтый соединение доступа485AСиний палочки485B.Также дать модуль питания,Красный власти+,Черный для питания-(Здесь вы установите линию заземления, чтобы разместить в общей сложности нормальное использование)

4. USBИнтерфейсКак использовать модуль

Ответ:USBИнтерфейсный модуль на самом деле является виртуальным последовательным портом на компьютере, а неUSBПередачи, и поэтому необходимо установитьUSBОбувь для вождения. USBИнтерфейс беспроводного модуля одновременно решить проблему источника питания,Это применимо только к компьютерамПККонец,Сторона устройства не может быть использованаUSBОткрытым носком.

5.Заводская конфигурация модуля по умолчанию сколько?

О: рабочая частота433 мПервый канал

Последовательный портСкорость передачи данных9600bps

Мощность передатчика Максимальный уровень

Воздушный скорость передачи данных9600bps

Скорость передачи информации в8 бит

Стоп-бит1bit

Паритет Нет

6.Этот модуль очень низкий, и рыночная цена модуля выше, в чем разница?

О: некоторые выше рыночной цены модуля на самом деле низки, так как готовая продукция не может быть использована,Это всего лишь радиочастотный передний конецSPIИнтерфейс,НетMCUУправление,Клиент должен самMCUКонтролируем,Этот метод требует высокое,Мы должны быть профессиональным разработчиком приложений,Дальнейшее развитие такого большого количества общего использования только значений.Этот модуль-это данные, которые мы проходим через,Период Невидимый проводной эквивалент,Прост в использовании,Не требует профессиональных знаний для использования. (Аналогии,Наш модуль эквивалентен курьерской компании,Пожалуйста, обратите внимание: Мы отправим данных вы имеете мне делать после обработки,Также приемный модуль, а затем согласно договоренности, чтобы восстановить определенные данные,Только после этого устройства,Эквивалент ваших данных соединен длиной провода)

7.После покупки модуля цифровой передачи модуль обнаружения правильно общается,И как изменить параметры?

О: для тестирования модуля в обычной связи должно быть2Модули,Два модуля подключены к компьютеру правильно,Откройте помощник последовательной отладки компьютера,Соответствующий последовательный порт открывается,Два последовательных ассистента отладки могут отправлять и получать данные,Отправка данных в то же время модуль над красным индикатором светильник,Полученные данные являются синими огнями. Для изменения параметров модуля необходимо подключить к компьютеру,ОбщиеXPС помощью системы,С одним из наших программного обеспечения для отладки,Открытый беспроводной модуль, соответствующий серийному,-Проверьте,Наконечник успешно,Были некоторые из параметров можно отрегулировать модуль.

8.Какую антенну я должен использовать?

О: как правило, вы можете использовать присоски антенны лучше,Выберите стержень антенны некоторые требования расстояния в условиях далеко,Пружинной антенной, работающей на частоте может.

9.Сколько модулей работы

Ответ:Вышеуказанная теория не может быть беспроводной связью, одновременно может получить ряд точек, полученных через передачу данных.Это как телефон-,Вы не можете ответить на него двумя людьми,Этот момент времени должен быть получен отдельно.Если приемник может соответствовать множеству передающих двух способов:Первая,Отправить способ сделать поворот,Данные для каждого узла для передачи рукопожатия. Второй:Позволяет передавать данные с фиксированной частотой,Потому что есть несколько точек выбросовИх время, безусловно, будет ошеломлено,Но это, безусловно, наличие несовместимой передачи данных,Вероятно, иногда в данных о точке теряется,Этот чехол распространяется на некоторые отсутствуют данные не влияют на применение чехол(Например, позиционирование персонала,Получение точки температуры и влажности и т. Д.)
