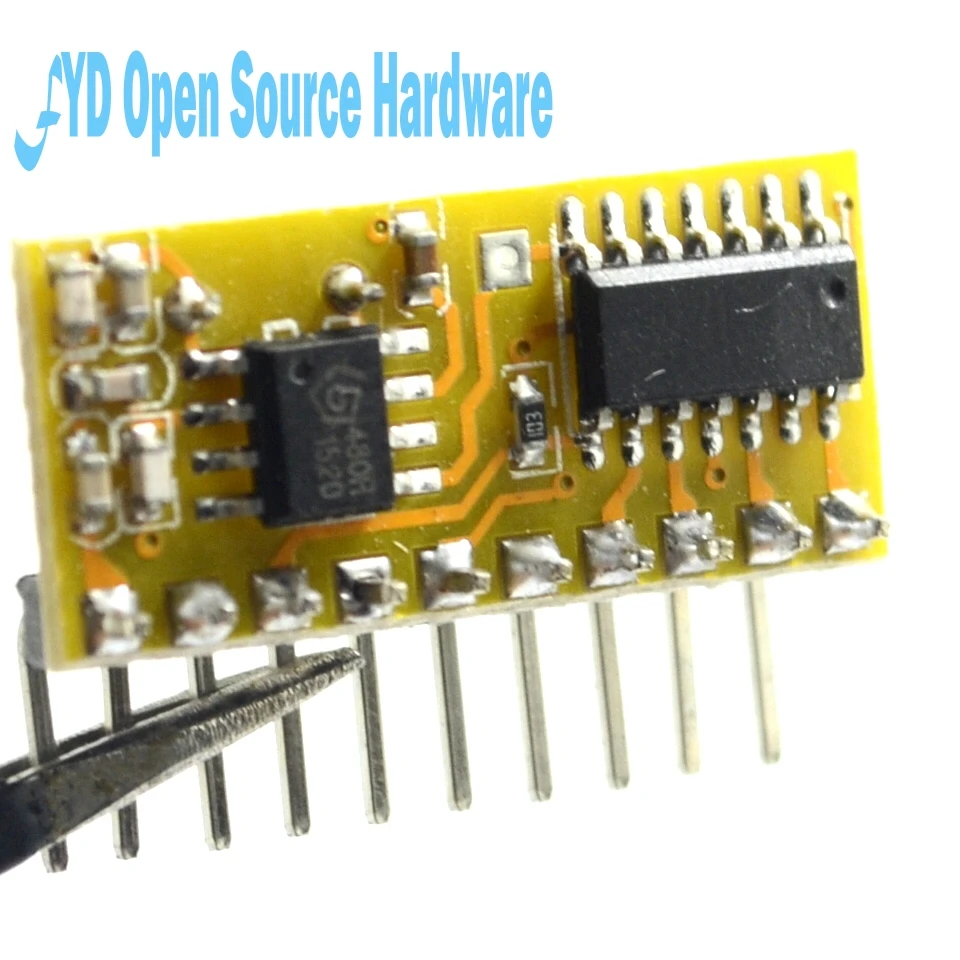

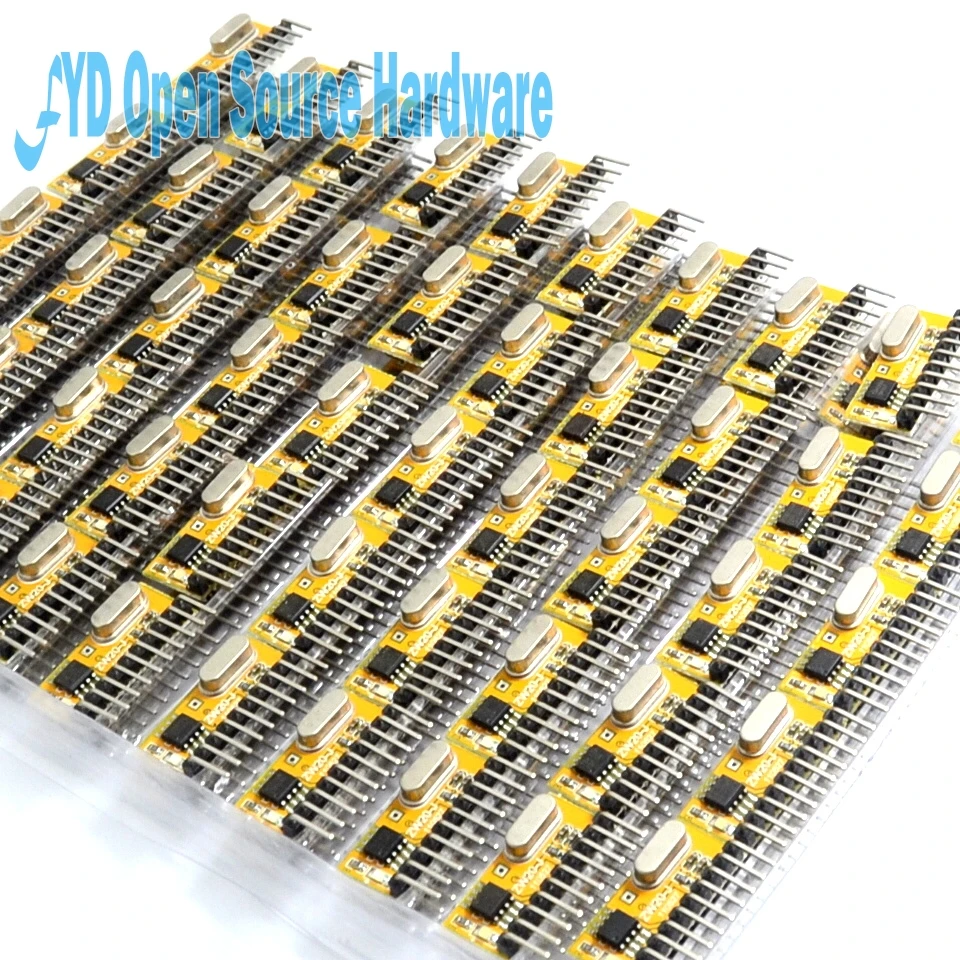

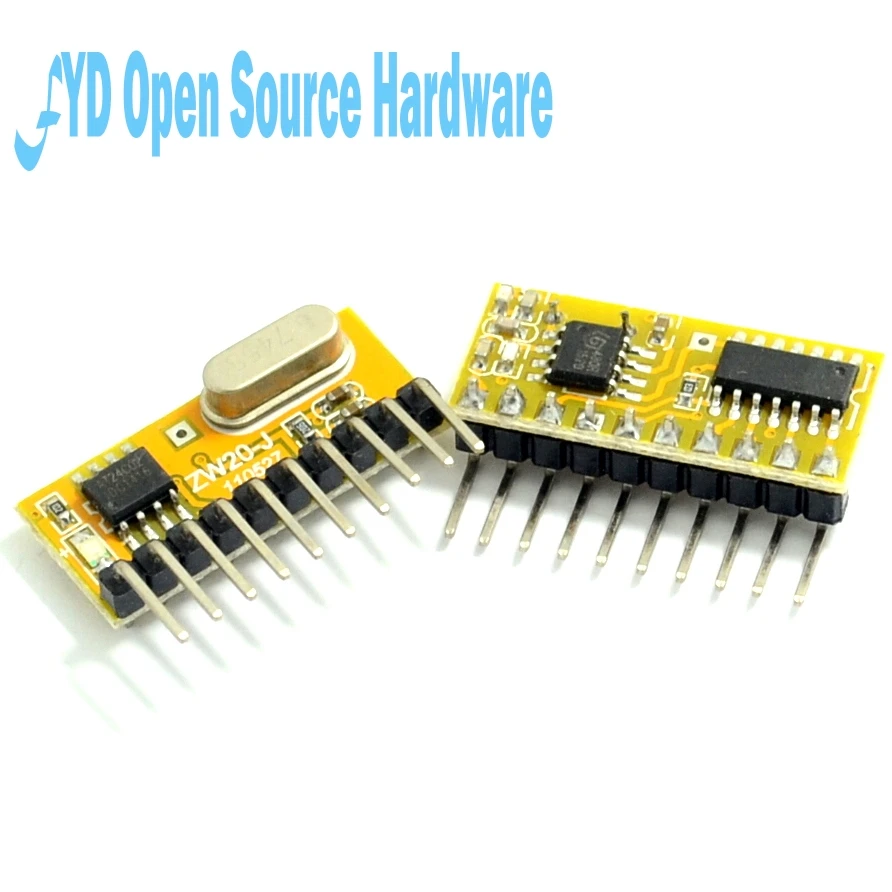

1 шт. 315 м 433 RXC6 помех Высокая чувствительность Супергетеродинный приемник

1 шт. 315 м 433 RXC6 помех Высокая чувствительность Супергетеродинный приемник

1. Общее введение

ZW20-J является низкая стоимость, высокая производительность ASK/OOK (включения-выключения ключом) радио декодирующий ресивер может декодировать eV1527 2262 закодированные чип, непосредственно через VT, d1 к D4 pin данные чипы кодирования ноги состояние. Таким образом, за вычетом утомительного формата данных кодирования понималось, что сокращение времени разработки продукта. ZW20-J по сравнению с другими супергетеродина с модулем декодирования, с более дешевыми, лучше характеристики работы. Можно достичь чувствительности-110 дБм, расстояние приема значительно увеличивается.

2. Особенности продукта

• Высокая эффективность, маленький размер

L может декодировать eV1527 2262 чип кодирования

• Диапазон частот 300-440 мГц (315 мГц и 433,92 мГц)

• Чувствительность приемника-108dBm (315 мГц),-110dBm (433 мГц)

• Широкий диапазон напряжения (+ 3,6 В-+ 5,5 В)

• Низкое потребление энергии:

3,7ма (315 мГц, полностью рабочий)

4.7ма (433,92 мГц, полностью рабочий)

• Излучение радиочастотной антенны очень низкое

3. Области применения

• Вентилятор дистанционного управления/свет/дверь

• Сигнализация

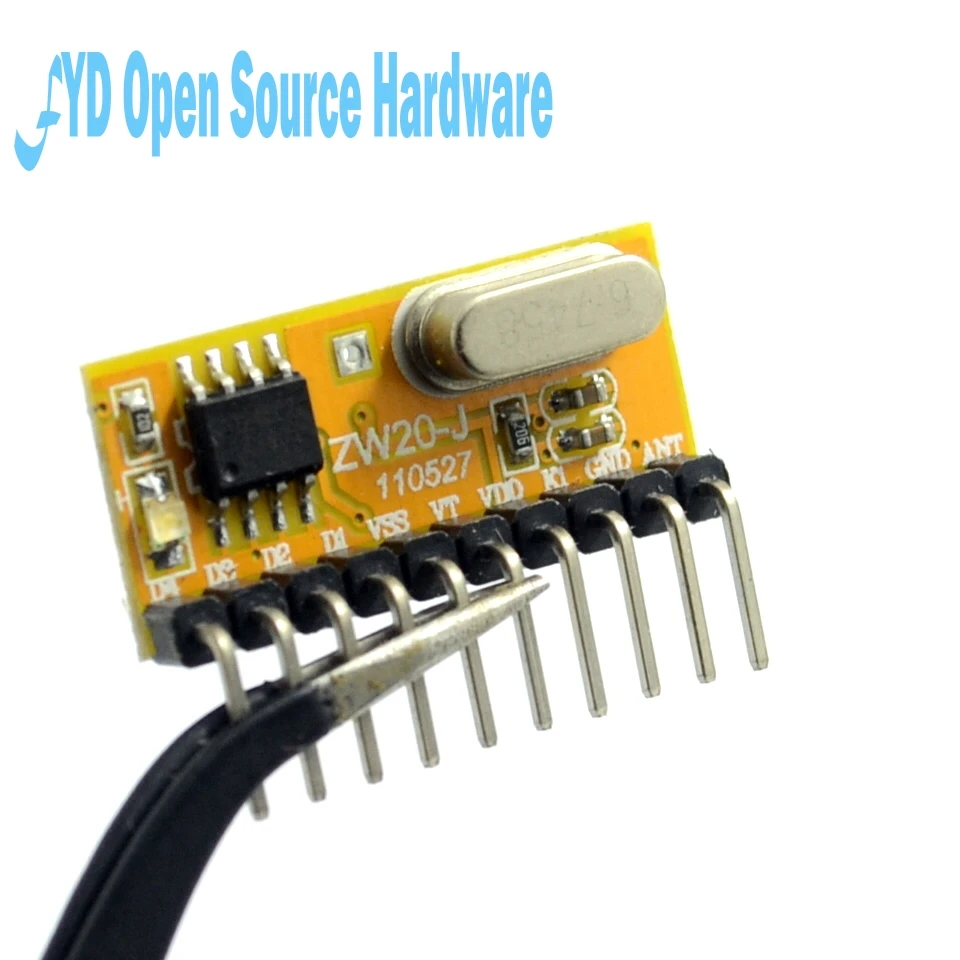

4. Pin конфигурации и размеры

5. PIN Описание

ZW20-JБеспроводной модуль приемника

Название PIN

PIN Описание

1

ANT

ВЧ-сигнал входной штырь, штыри должны быть подключены к антенне.

2

GND

Штыри для подачи катода или экранированного кабеля высокочастотной заземления

3

K1

Выбор функционального ключа, активный низкий (который может взять сенсорный переключатель для питания катода)

4

VDD

DC положительный источник питания входной контакт

5

VT

Индикатор состояния выхода D1-D4 (начальный низкий уровень, декодирование успеха выход высокий)

6

VSS

Штекер в блоке питания отрицательный

7, 8,9, 10

D1.D2. D3.D4

Декодирование успешно соответствующих выходных данных футов (начальный низкий уровень, декодирование успеха выход высокий)

 6. Рейтинги

Параметры

Символ

Цифровой

Напряжение питания постоянного тока

VDD-VSS

3,3 В до 6 В

Температура хранения (TS)

TSTG

От-65 °C до + 150 °C

Температура сварки

(Время сварки 10 секунд)

+ 260 °C

7. Рабочие параметры

ZW20-JРабочие параметры

Диапазон

Эталонные значения и лучший диапазон

Рабочая частота

300MHzto440MHz

315 мГц/430,5 мГц/433,92 мГц

Демодуляции методы

Спросите

Пропускная способность

300 кГц

Мощность напряжение питания (VDD, 300 ~ 370 мГц)

+ 3,3 В до + 5,5 В

3,3 В/5 В

Мощность напряжение питания (VDD, 370 ~ 440 мГц)

+ 3,6 В до + 5,5 В

3,6 В/5 В

Потребляемый ток

315 мГц 3.7mA

433,92 мГц 4.7mA

Диапазон рабочих температур (TA)

От-35 °C до + 85 °C

От -10°C до +50°C

Скорость модема

От 0,625 кГц 3 кГц.

От 0,9 кГц до 1 кГц.

Декодирования выходной уровень

Высокий и низкий уровень

Кодер колебаний Выбор сопротивление

PT2262 кодирования 2,2 м до 4,7 м

EV1527 кодер 270 К до 430 К

PT2262 кодирования 4,7 м

EV1527 кодер 330 К

Антистатическая чувствительность ESD

Удовлетворить 1ESD (2000 В)

Ручной режим, HBM) согласно стандартам MIL-STD-883C, используя метод: метод 3015.

Запросить статическое хранение, статические операции

 8. Обучение, четкость, выбор вывода декодирования

Если передатчик 2262 кодирующий чип или 1527 закодированные чип, с дистанционным управлением, K1 ответ ключ контакты питания для обучения.

• Нажмите кнопку learn и learn indicator light, нажмите любую клавишу на пульте дистанционного управления, индикатор мигает четыре раза, обучающий успех, ZW20-J декодирует выходной уровень стопы для заблокированного состояния. (Похожие на PT2272-M4)

• Нажмите кнопку обучения два раза светодио дный второй, нажмите любую клавишу на пульте дистанционного управления, индикатор мигает четыре раза, академический успех, и ZW20-J декодирование вывода pin-уровня блокировки статуса. (Похожие на PT2272-L4)

• Нажмите кнопку обучения три раза светодио дный три раза, нажмите любую клавишу на пульте управления, индикатор мигает четыре раза, обучающий успех, ZW20-J декодирование выходной уровень к состоянию блокировки стопы. (Похожие на SC2272-T4)

• Нажмите кнопку learn четыре раза светодио дный четыре раза, нажмите любую клавишу на пульте дистанционного управления светодио дный четыре вспышки, успех обучения, ZW20-J декодирует выходной уровень стопы, чтобы двигаться в это время.

• Удерживайте клавишу вниз, и одновременно выучите свет будет мигать в течение 10 секунд, Стирайте успешно, вы можете отпустить кнопку learn.

 9. Декодирование закодированных данных чипа и вывод контактов

ZW20-JВыход декодирования

2262 закодированный чип данных футов

1527 закодированный чип данных футов

D1

13

8

D2

12

7

D3

11

6

D4

10

5

VT

Все вышеуказанные данные

Все вышеуказанные данные

 10. На что следует обратить внимание

• Правильно подключенный к источнику питания постоянного тока, напряжение питания должно быть в диапазоне.

• Прием антенны также повлиял на модуль местоположения, может быть сварен непосредственно Антенный интерфейс ANT, с помощью соединения системы ANT PIN и приемной антенны, установки, антенны прямо и перпендикулярно к земле, как это возможно, вдали от щита, высокого давления и источников помех.

• Используйте с хостом, обязательно рассмотрите, есть ли у хоста ZW20-J помехи.
