Характеристики
Электронный акустический выключатель управления комплект DIY звуковой датчик
Описание товара

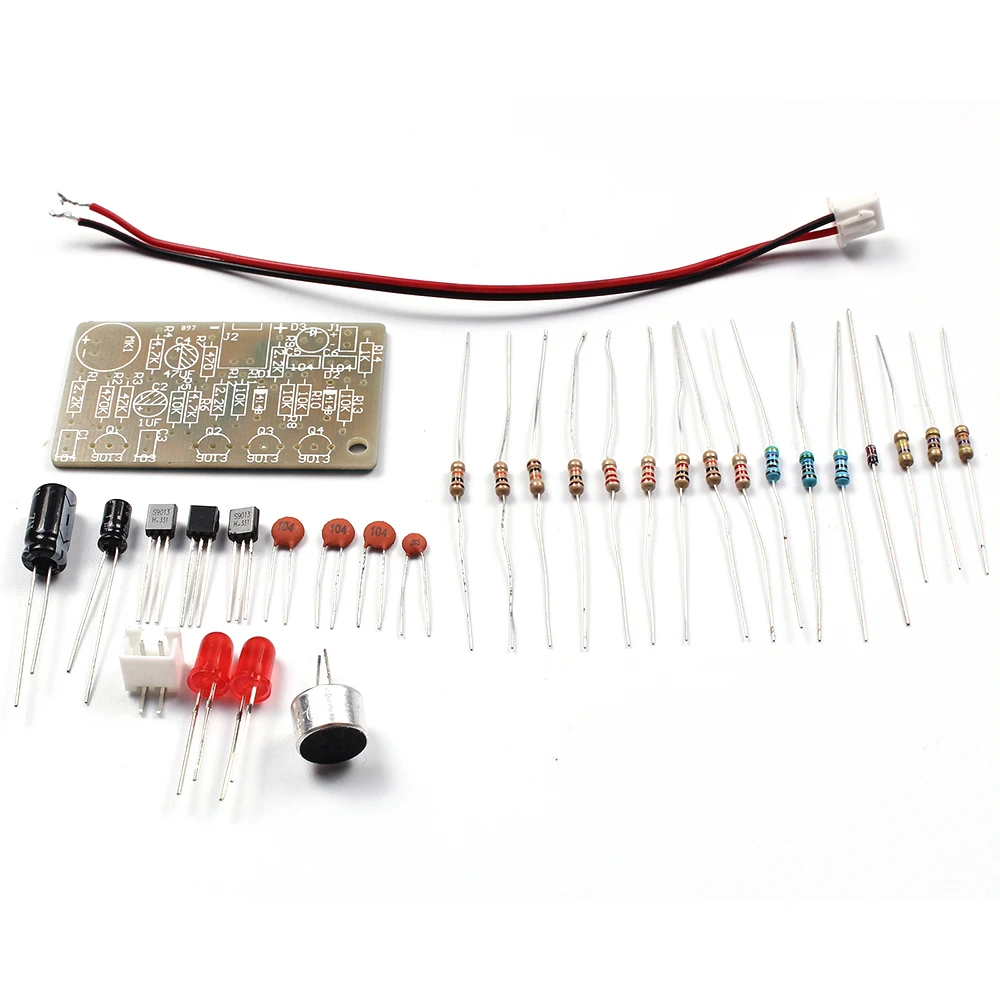

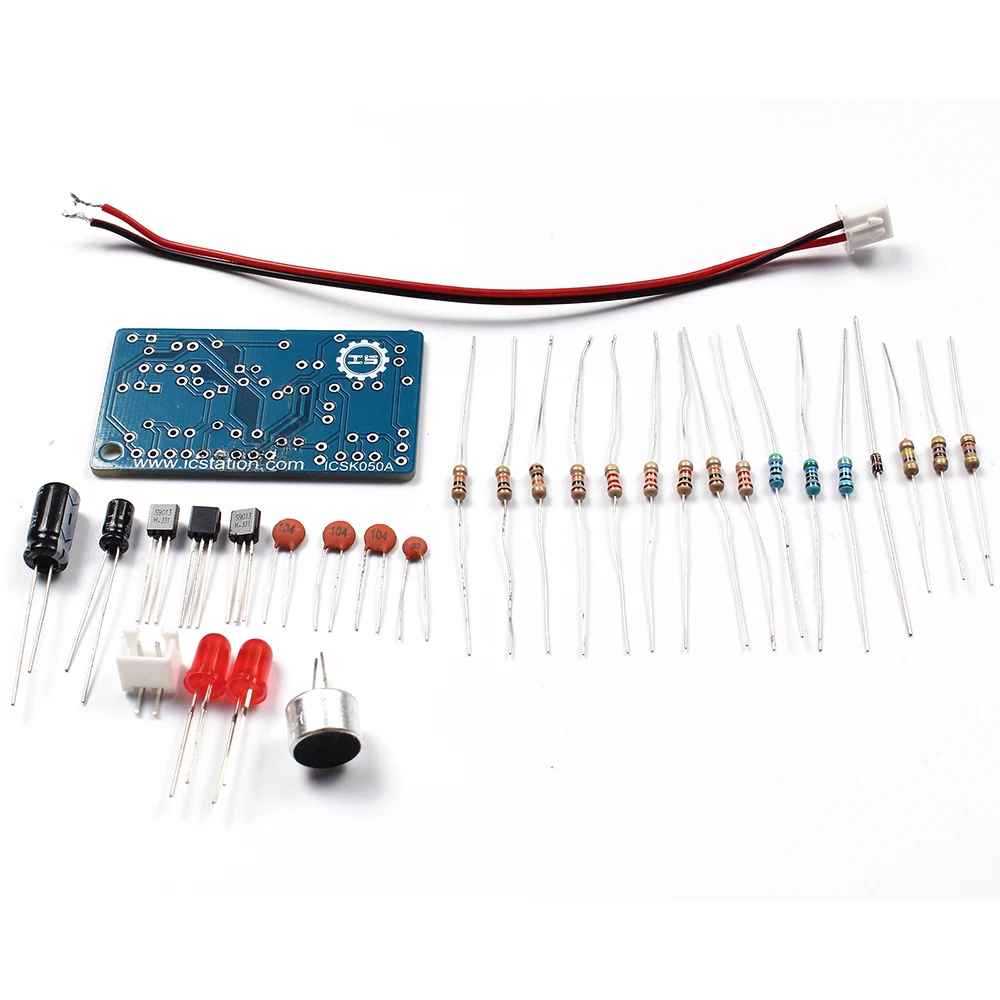

ICSK050A DIY наборы, набор переключателей, звуковой датчик, DIY электронное производство
Набор переключателей Clap состоит из нескольких резисторов, конденсаторов и контуров усилителя транзисторов. Схема простая, Сварочная простая, недорогая и может быть широко использована в голосовом переключателе.
Эта схема в основном вызвана контуром аудиоусилителя и переворачивающейся контуром.
Q1 и Q2 формируют дополнительный аудиоусилитель, аудиосигнал, полученный от MK1 C1, соединен с основанием Q1, усиление подается непосредственно от коллектора до основания Q2, коллектор Q2 для получения отрицательной квадратной волны, чтобы сжечь бистабильный контур. R1, C1 ограничит частотную реакцию цепи для высокочувствительного диапазона, примерно 3 кГц. Когда питание включено, состояние бистабильной цепи выключено, Q4, Q3 насыщено, D3 не блестит. Когда выход сигнала MK1 к контрольному сигналу после двухступенчатого усиления отрицательной квадратной волны, после того, как дифференциал обработки отрицательным шипом D1 добавился к базе Q3, цепь быстро инвертируется, d3 горит. Когда MK1 снова получил сигнал управления, цепь была перевернута, D3 отключена. Плата, предназначенная для устройств внешнего управления, подключенных к клеммам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам релейного реле, которое является анти-и диодным)
В этой цепи используется блок питания 5 в постоянного тока, отключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается на весь ток 6 мА.
VCC:Подключите блок питания 5 В, положительный (в зависимости от напряжения реле)
Заземление:Блок питания 5 В, отрицательный В:Релейный модуль, триггер сигнала (низкий уровень активного) Высокое и низкое значение: Высокого уровня триггер относится к VCC стороне положительное напряжение и спусковым крючком и той же стороне триггер Когда ТРИГГЕРНАЯ сторона имеет положительное напряжение или достигает триггерного напряжения, реле всасывается. Низкоуровневый триггер относится к использованию GnD стороне отрицательное напряжение и спусковым крючком и той же стороне триггер Когда ТРИГГЕРНАЯ сторона напряжения или напряжения OV низко для запуска, реле тянется.
1. Характеристики
Рабочее напряжение: 4,5 ~ 5В

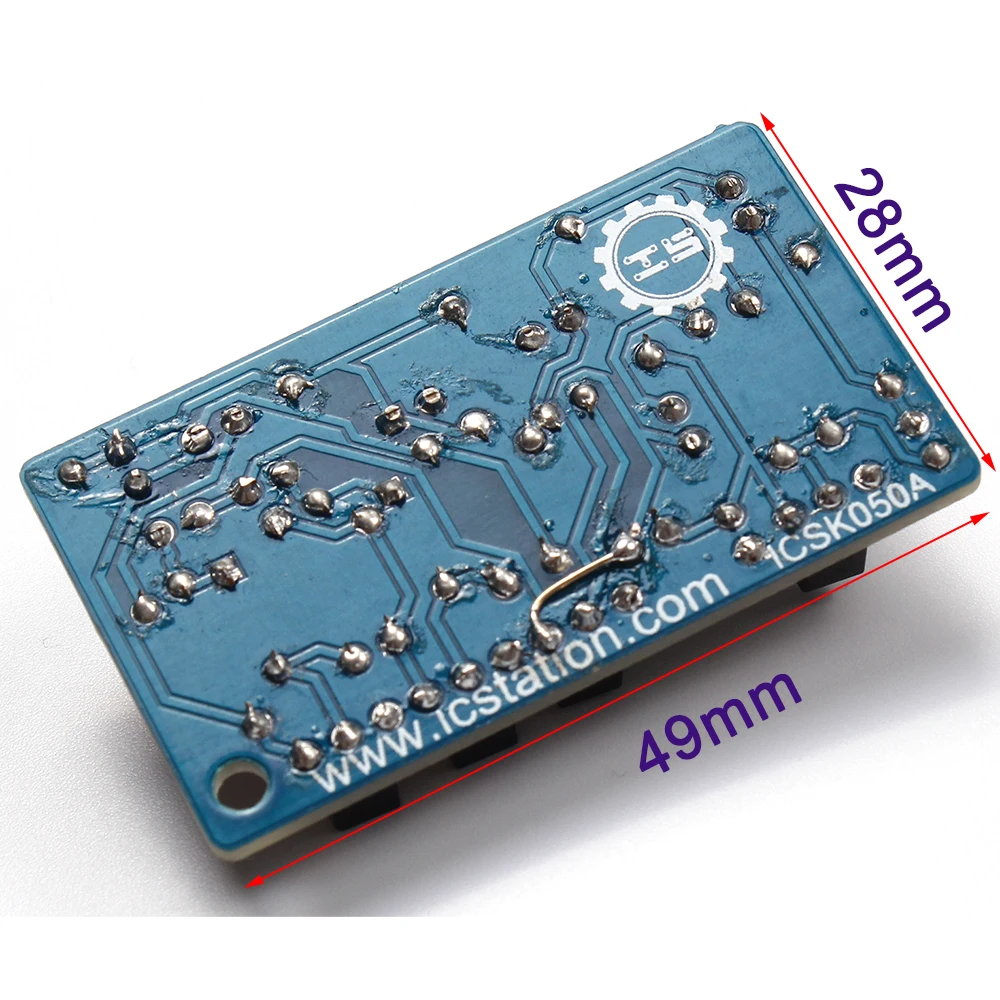

Размер печатной платы: 28*49 мм
2. Теория цепи
Эта схема в основном соединена с контуром аудиоусилителя и переворачивающейся контуром.
Q1 и Q2 формируют дополнительный аудиоусилитель, аудиосигнал, полученный от MK1 C1, соединен с основанием Q1, усиление подается непосредственно от коллектора до основания Q2, коллектор Q2 для получения отрицательной квадратной волны, чтобы сжечь бистабильный контур. R1, C1 ограничит частотную реакцию цепи для высокочувствительного диапазона, примерно 3 кГц. Когда питание включено, состояние бистабильной цепи выключено, Q4, Q3 насыщено, D3 не блестит. Когда выход сигнала MK1 к контрольному сигналу после двухступенчатого усиления отрицательной квадратной волны, после того, как дифференциал обработки отрицательным шипом D1 добавился к базе Q3, цепь быстро инвертируется, d3 горит. Когда MK1 снова получил сигнал управления, цепь была перевернута, D3 отключена. Плата, предназначенная для устройств внешнего управления, подключенных к клеммам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам релейного реле, которое является анти-и диодным)
В этой цепи используется блок питания 5 в постоянного тока, отключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается на весь ток 6 мА.

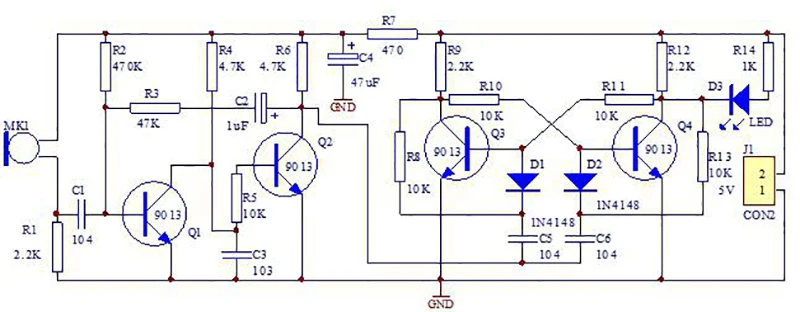

3. Схемы
4. Список компонентов:
Серийный номер
Компоненты
Соотношение цена/качество
Этикетка
Серийный номер
Компоненты
Соотношение цена/качество
Этикетка
01
Сопротивление
470
R7
10
Постоянной ёмкости, универсальный конденсатор
1 мкФ/с алюминиевой крышкой, 50В
C2
02
1K
R14
11
47 мкФ/16V
C4
03
2,2 K
R1 R8 R12
12
Диод
1N4148
D1 D2
04
4,7 K
R4 R6
13
Светодиодный
Ф5 красный
D3
05
10K
R5,R8,R10 ,R11,R13
14
Транзистор
9013
Q1----Q4
06
47K
R3
15
Микрофон
9767
MK1
07
470K
R2
16
POS терминал
2,54 Американская классификация проводов 2р
J1
08
Постоянной ёмкости, универсальный конденсатор
103
C3
17
Мощность Линия
2,54 Американская классификация проводов 2р
1
09
104
C1 C5 C6
18
Печатная плата
FR-4 28*49
1

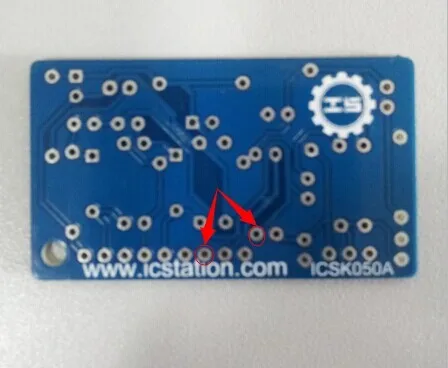

5. Обратите внимание на сварку:
Стрелы, указывающие на две прокладки, необходимо использовать Проводные звенья
Как показано ниже:

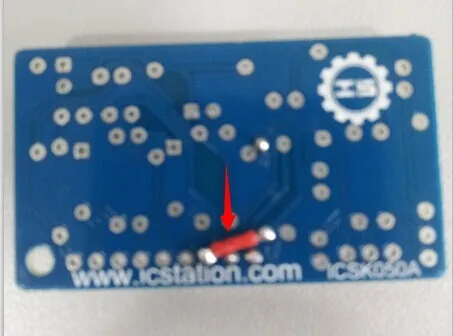

Почему изменить его:
Это когда эффект проводки платы, фигура, на которой был красный круг, была маленькая ошибка, возьмите леску не на колодки, немного хуже, подруги, их предоставить ответ по вышеуказанным методом.
