BCL-1ReМOTE cONTROL cLOCK технические данныеЯКации

1>.BCL-1 часы дистанционного управления могут реализовать эти функции:

1. Потеря энергии памяти

2. Проверка времени точно, ежечасный сигнал

3. Коррекции ошибок

4. Может выключить цифровой дисплей

5. 5-канальный будильник

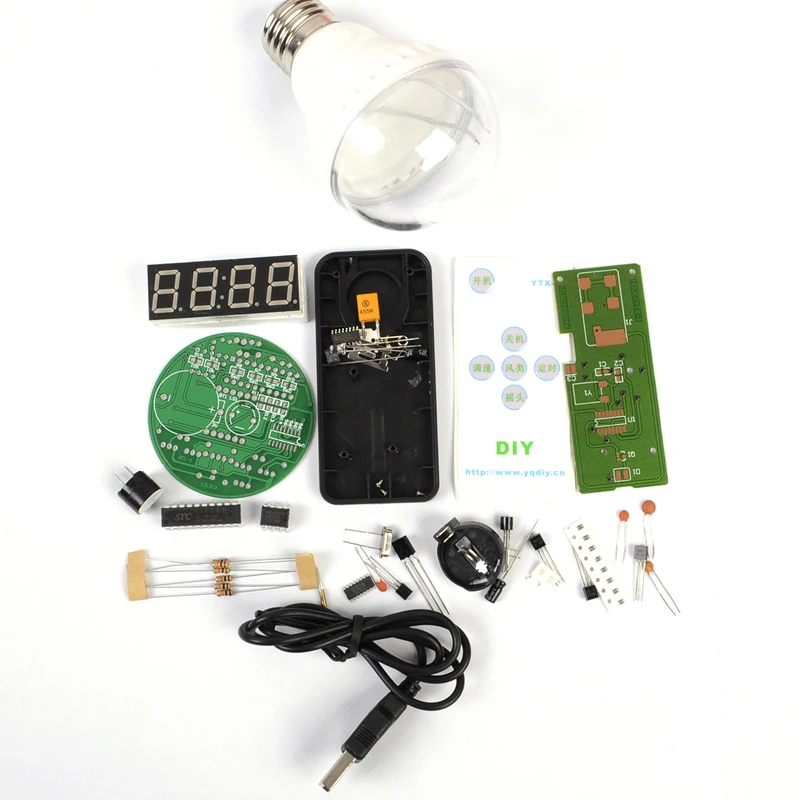

2>. Общее описание комплектов DIY

1. Модель комплекта: BCL-1

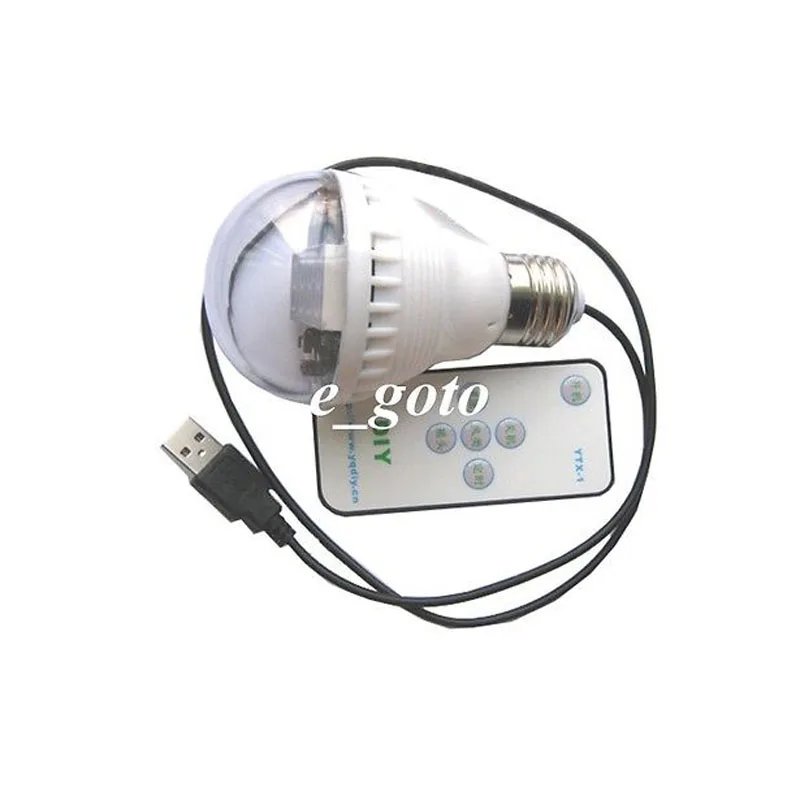

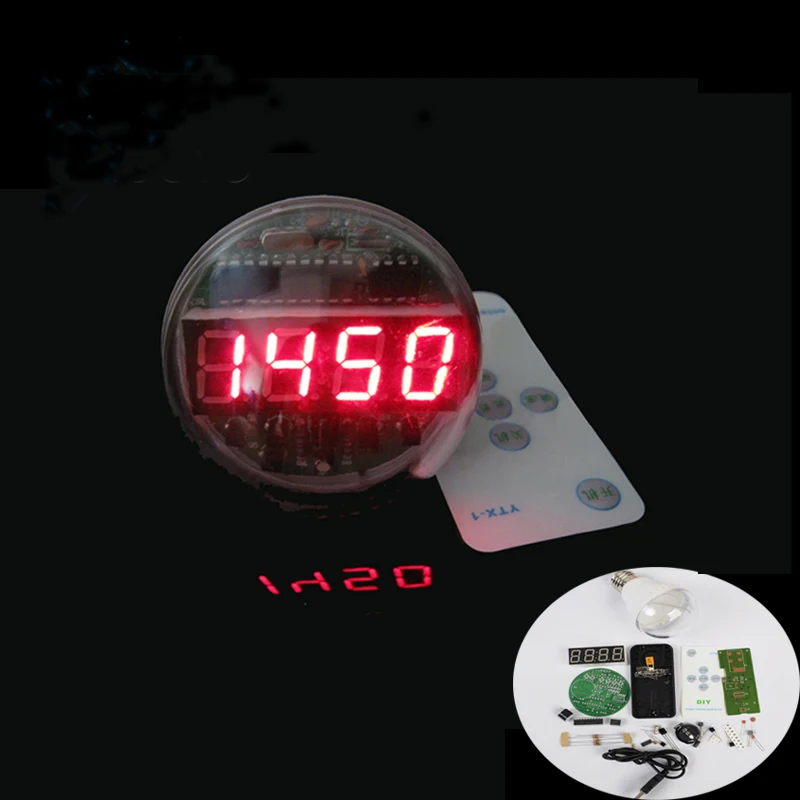

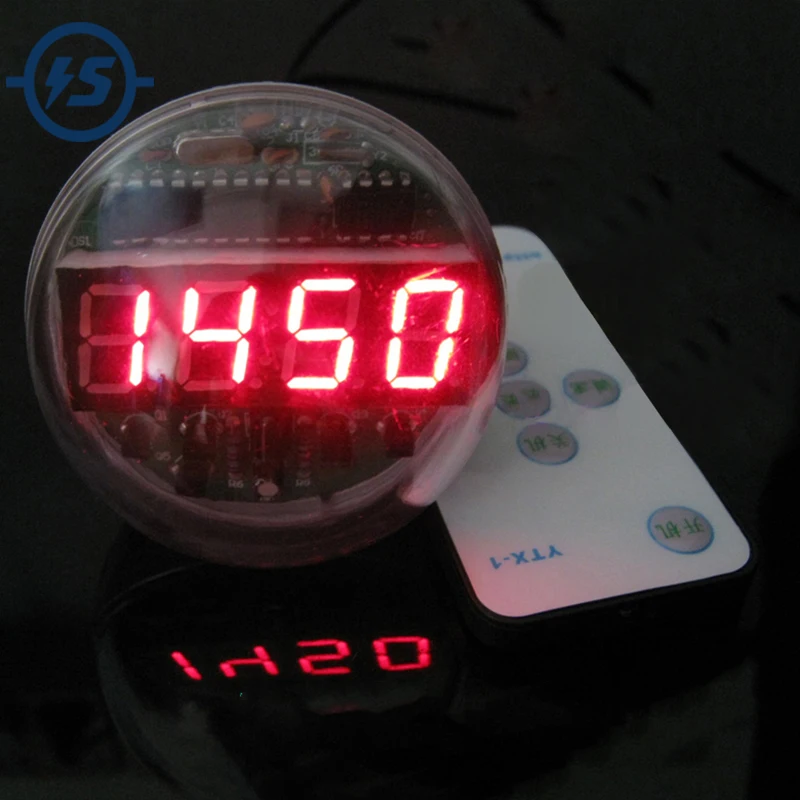

2. Посылка Название: 4-разрядный дистанционный пульт часы

3. Размер печатной платы: Φ57mm 1,0 мм толщиной

4. Рабочее напряжение: 5 В (Питание от USB)

5. Размер корпуса лампы: Φ60 мм

3>. Описание принципа

Вся система состоит из минимальной системы MCU, схемы инфракрасного приемника, схемы отображения, схемы зуммера, чипа часов и источника питания.

1. Минимальная система MCU: U1(STC11F04E),POR состоит из C1 и R5, часовая цепь состоит из C2/C3/Y1

2. Инфракрасная схема приемника: U3 несет ответственность за получение сигнала, который отправляется с помощью пульта дистанционного управления. После усиления вся линия выводится из 1 штифта и отправляется в MCU для обработки.

3. Схема отображения: U4(74HC138D)3-8 декодер, Q1-Q4, R7-R14 и цифровая трубка, которая имеет тот же анод.

4. Схема зуммера: R6, Q5 и LS1, ключевой тон часов, звук ежечасного звонка, звонок часов. Звук выводится из порта P3.1 MCU и издает звук Q5 driving LS1

5. Чип часов: U2(DS1302), Y2, C5, C6 и BT1

6. Источник питания: J1 Подключение линии электропередачи и С4 сглаживание.

4> инструкции по эксплуатации

Общая функция клавиш:

Клавиша в центре-главное меню; Клавиша увеличения и уменьшения управления клавишами «выключение» и «вихревая головка»; правый и левый кнопки управления «скорость» и «время», когда под обычным часовым интерфейсом ходьбы, введите подменю времени регулировки.

1. Подменю времени регулировки: в настоящее время выбрано место, где мерцают цифровые трубки. Нажимая кнопки «увеличить» «уменьшить» «влево» и «вправо» для регулировки времени и минуты. Затем нажмите кнопку «Ветер» для сохранения и выхода. Затем введите подменю настройки будильника.

2. Меню настройки будильника: во-первых, это выбор главного выключателя 5 канал будильник. Первый бит Отображает C и два бит в конце, когда вспышка будет отображаться или выключаться. Он переключается клавишами «увеличить» «уменьшить», если вы выберете «выключить», затем нажмите клавишу в центре, чтобы войти в подменю коррекции ошибок. Если вы выберете,

Затем нажмите клавишу в центре, чтобы войти в подменю настройки каждого канала. Например, выберите Первый канал. Отображение C1 и двух бит в конце, когда вспышка будет отображаться ВКЛ или ВЫКЛ. Установка включения и выключения такая же, как и выше. Если вы выбираете OFF, нажмите клавишу в центре, чтобы войти в подменю настройки о ВКЛ или ВЫКЛ второго канала. Если вы выбираете ON, затем нажмите клавишу в центре, чтобы войти в настройки часов и минут, Метод настройки такой же, как время регулировки. После завершения настройки нажмите клавишу в центре, чтобы войти в настройки второго канала, до завершения настройки пятого канала. Затем нажмите клавишу в центре, чтобы войти в подменю коррекции ошибок

3. Подменю коррекции ошибок: первый бит отображает N и два бит в конце, когда вспышка будет отображаться (открыть коррекцию) или выключено (закрыть коррекцию). Он переключается клавишами «увеличить» «уменьшить», если вы выбираете «выключить», затем нажмите клавишу в центре, чтобы войти в подменю обычного часового интерфейса. Если вы выберете ВКЛ, нажмите клавишу в центре, чтобы войти в интерфейс настройки корректирующего параметра. Если два бит на концевом дисплее 01 и flash, это означает один день. Количество дней составляет от 1 до 999,  Вы можете переключаться нажатием кнопки «увеличить» и «уменьшить». После выбора дня нажмите кнопку в центре, чтобы войти в настройку секунды. Два бит на концевом дисплее 00 и flash, это означает 0 секунд. Количество дней в пределах-50-50, вы можете переключаться, нажав кнопку «увеличение» и «Уменьшение», это означает, что X день минус Y второй с отрицательным знаком. И это означает, что X day plus Y second без отрицательного знака. Наконец, нажмите клавишу в центре, чтобы войти в подменю обычного часового интерфейса.

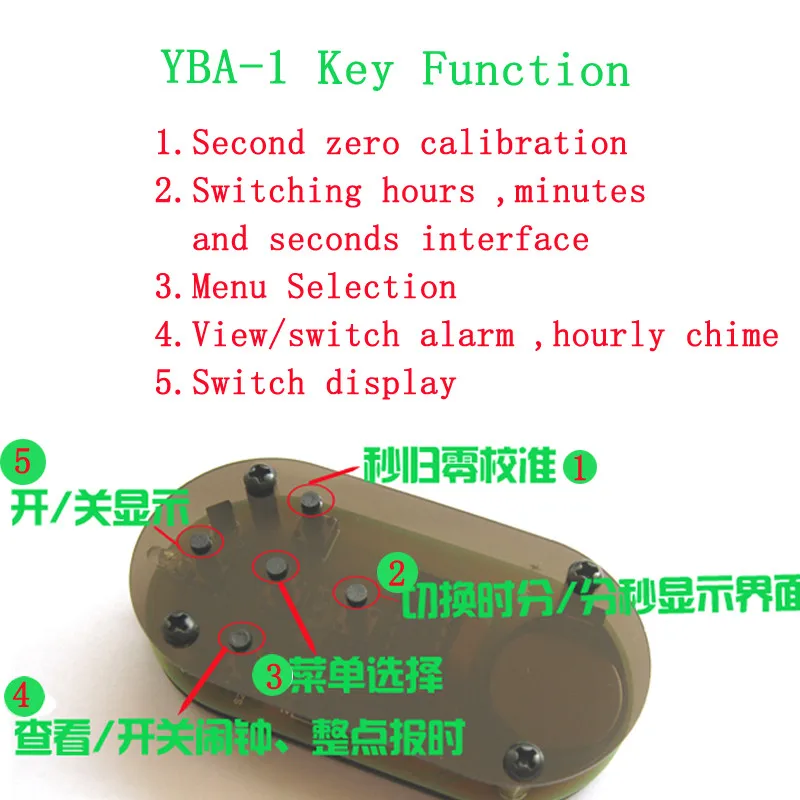

B функция быстрой работы ключа

1. При нормальном часовом интерфейсе нажмите кнопку «выключение», чтобы закрыть или открыть дисплей цифровой трубки.

2. При нормальном часовом интерфейсе нажмите кнопку «встряхивание», чтобы переключить интерфейс между часовым или минутным интерфейсом и минутным или вторым интерфейсом.

3. При нормальном часовом интерфейсе нажмите кнопку «скорость поворота», чтобы выбрать

Включение или выключение обо всем пути следования 5 канал будильник. После установки хорошо, нажмите кнопку в центре, чтобы ввести выбор ВКЛ или ВЫКЛ о функции ежечасного звонка. Затем нажмите кнопку в центре и вернитесь к нормальному часовому интерфейсу

4. Под минутным и секундным часовым интерфейсом и отображением ESC. Второй бит мигает, несколько секунд спустя, минуты и секунды мигают вместе. И в соответствии с точным временем, нажмите кнопку «Время», чтобы второй стал нулевым. Наконец, вернитесь к минутному или второму часовому интерфейсу и проверьте, правильно ли время.

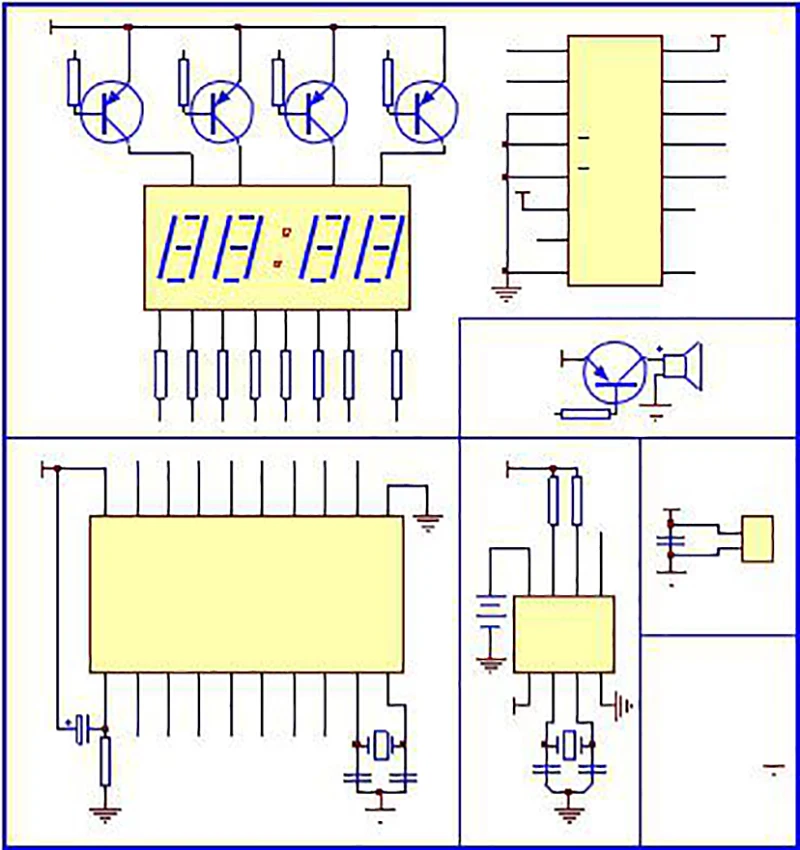

5>. Схема схемы

6>. СПИСОК КОМПОНЕНТОВ

01. Компоненты пульта дистанционного управления

 Название

Параметры

Номер

Количество

Название

Параметры

Количество

Интегрированный

Схема

BA5104

U1

1

Батарея

CR2025

1

1

Транзистор

S8050

Q1

1

Батарея

Шрапнель

1

J1

2

Capacita

Nce

100P

C1 C2

2

Винт

1,4*3

1

5

22 мкФ

C3

1

Печатная плата

76*30,5 мм

1

1

Кварцевый генератор

455E

Y1

1

Кнопка

Стикер

83*38

1

1

Инфракрасный термометр

Излучатель

Φ3

D1

1

Оболочки

86*40*6 мм

1

1

02. СПИСОК КОМПОНЕНТОВ часов

Название

Параметры

Номер

Условием

Ием

Название

Параметры

Номер

Quan

Tity

Сопротивление

560R(0805)

R7 ~ R14

8

Интегрированный

Схема

74HC138D

U4

1

10K(0805)

R15 R16

2

Чип часы

DS1302

U2

1

10K (пять

Функция управления цветовым кольцом)

R1 ~ R6

6

MCU

STC11F04E

U1

1

Керамический конденсатор

6 пар в комплекте

C5 C6

2

Цифровая трубка

0,56 дюйма/четыре бит/красный

DS1

1

30P

C2 C3

2

Зуммер

5V для активного отдыха

LS1

1

104P

C4

1

Батарея

Держатель

CR2025base

BT1

1

Электролитический

Конденсатор с алюминиевой крышкой

10 мкФ/алюминиевая крышка, 25В

C1

1

Батарея

CR2025

BT1

1

Audion

S9012

Q1 ~ Q5

5

Печатная плата

FR4Double сбоку

1,0 мм

1

1

С украшением в виде кристаллов

Осциллятор

32,768 K

Y2

1

Линия электропередачи

USB один конец

1

1

Размеры от 12 мес.

Y1

1

Корпус лампы

Φ60

1

1

Инфракрасный приемный

Головка

VS1738

U3

1

Абажур

Φ60

1

1
