CE Быстрая доставка 350 Вт 24 В до стабильный преобразователь постоянного тока

CE Быстрая доставка 350 Вт 24 В до стабильный преобразователь постоянного тока

CE Быстрая доставка 350w 24v-24v стабильный Преобразователь напряжения DC/DC стабилизации напряжения источника питания

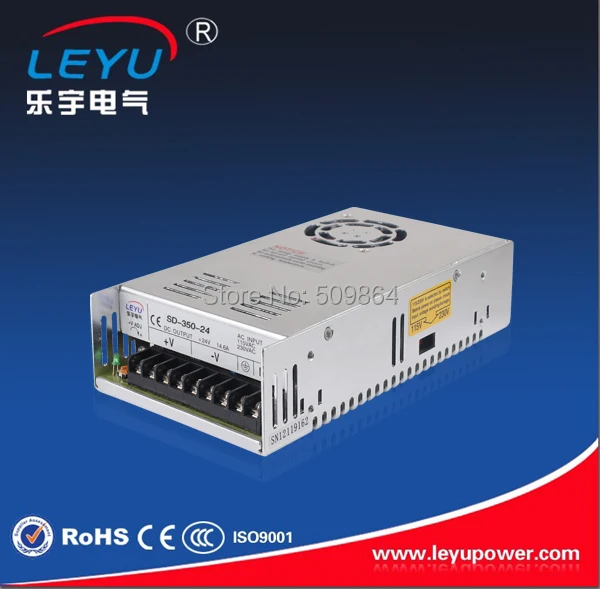

350 Вт один выход DC-DC конвертер SD-350B серии

Особенности:

2:1 широкий диапазон входного

Защита: короткое замыкание/перегрузка/перенапряжение/перегрев

1500VAC I/O Изоляция

Принудительное воздушное охлаждение встроенным вентилятором постоянного тока

100% испытание на полную нагрузку

24 В (B) и 48 В (C) конструкция входного напряжения относятся к LVD

2 года гарантии

Спецификация

Выход

Модель

SD-350B

DC Напряжение

5V

12V

24V

48V

Номинальный ток

57A

27.5A

14.6A

7.3A

Постоянная сила тока

0 ~ 57A

0 ~ 27.5A

0 ~ 14.6A

0 ~ 7.3A

Номинальная Мощность

285W

330W

350,4 W

350,4 W

Пульсация и Шум

100mVp-p

120mVp-p

150mVp-p

200mVp-p

Напряжение adj Диапазон

4,5 ~ 5.5VDC

11 ~ 16VDC

23 ~ 30VDC

43 ~ 53VDC

Напряжение толерантность

± 2.0%

± 1.0%

± 1.0%

± 1.0%

Нестабильность выходного напряжения

± 0.5%

± 0.3%

± 0.2%

± 0.2%

Регулирование нагрузки

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Настройка, время самовыравнивания

300 мс, 50 мс при полной нагрузке

Входной сигнал

Напряжение диапазон

19 ~ 36VDC

Эффективность

74%

80%

80%

84%

Постоянный ток

14.4A/24V

16A/24V

17.6A/24V

17.6A/24V

Защита

Защита от перегрузки

105 ~ 135% Номинальная выходная мощность

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

По сравнению с Напряжение

5,75 ~ 6,75 V

16,8 ~ 20V

31,5 ~ 37,5 V

53 ~ 65V

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

По сравнению с Температура

95 ± 5deg(TSW1) обнаружение на транзисторе основной мощности

Тип защиты: выключение o/p напряжения, автоматически восстанавливается после понижения температуры

Окружающая среда

Работая Temp.

-20 ~ + 60 градусов (см. "кривую вытягивания")

Рабочая влажность:

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85deg,10 ~ 95% RH

Темп. Коэффициент

± 0.03%/град (0 ~ 50град)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z

Безопасность & EMC

Безопасность стандартов

IEC60950-1CB одобрен TUV (только для типа D)

Выдерживать Напряжение

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P,I/P-FG,O/P-FG:100M Ом/500VDC /25deg /70% RH

Электромагнитное излучение

Соответствие EN55022(CISPR22) классу B

Иммунитет к излучению

Соответствие EN61000-4-2,3,4,6,8, светильник промышленного уровня, критерий А

Другие

Измерение

215*115*50 мм (Д * Ш * В)

Вес

1,1 кг

Упаковка

12 шт/14,4 кг/0,92 храповой

Обратите внимание

1. Все параметры, не указанные специально, измерены на 24,48,96VDC вход, номинальная нагрузка и 25deg температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
