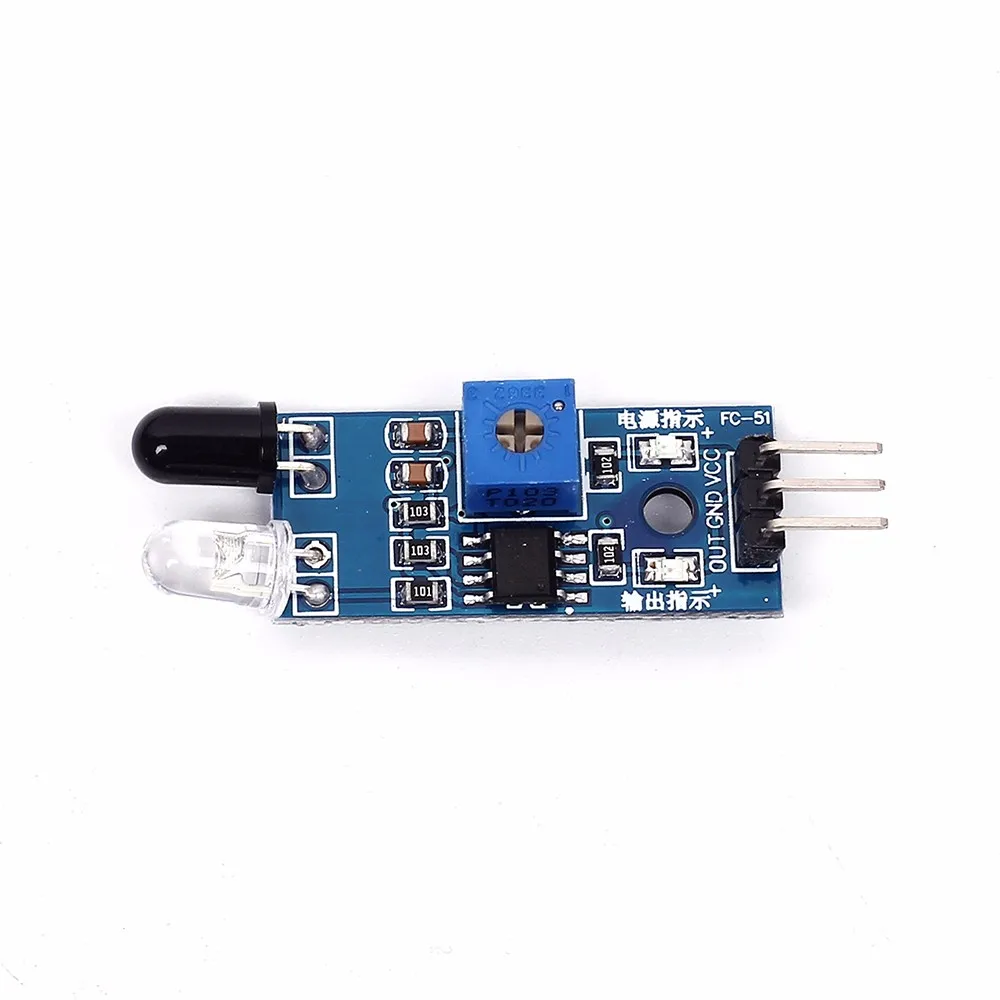

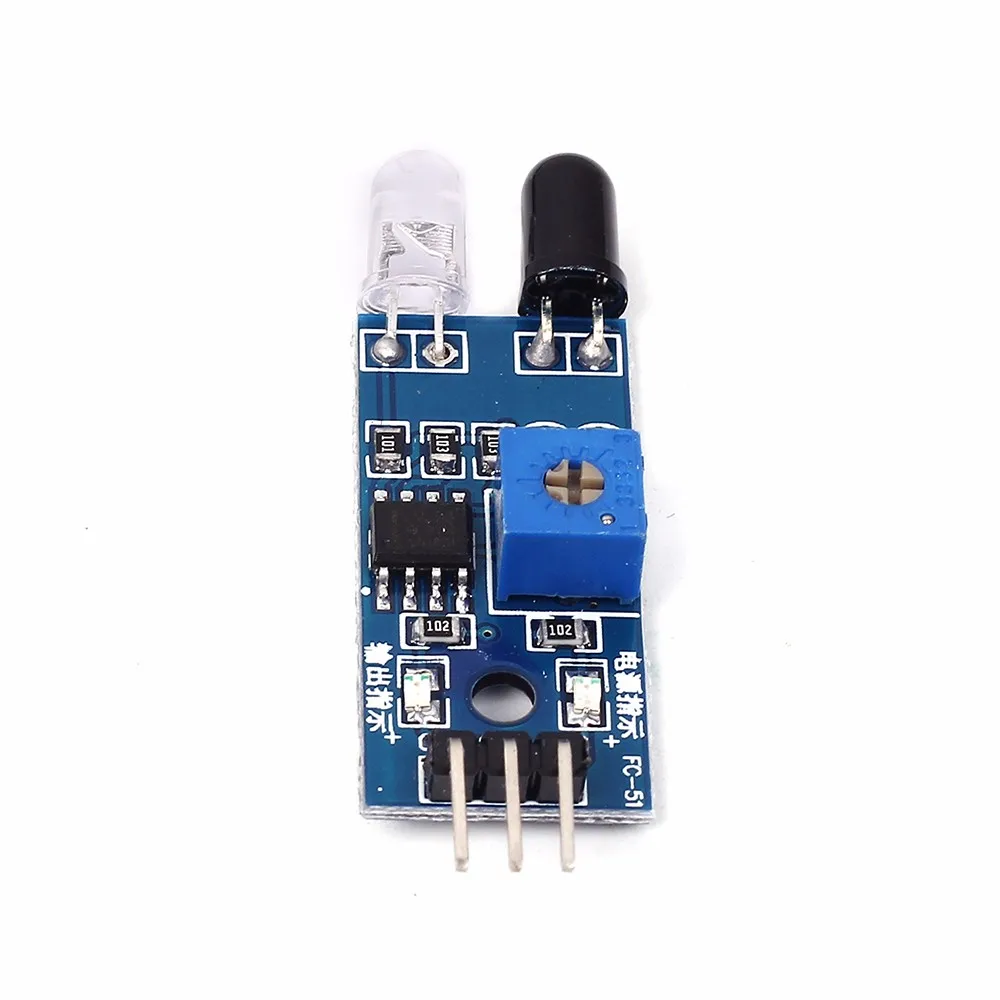

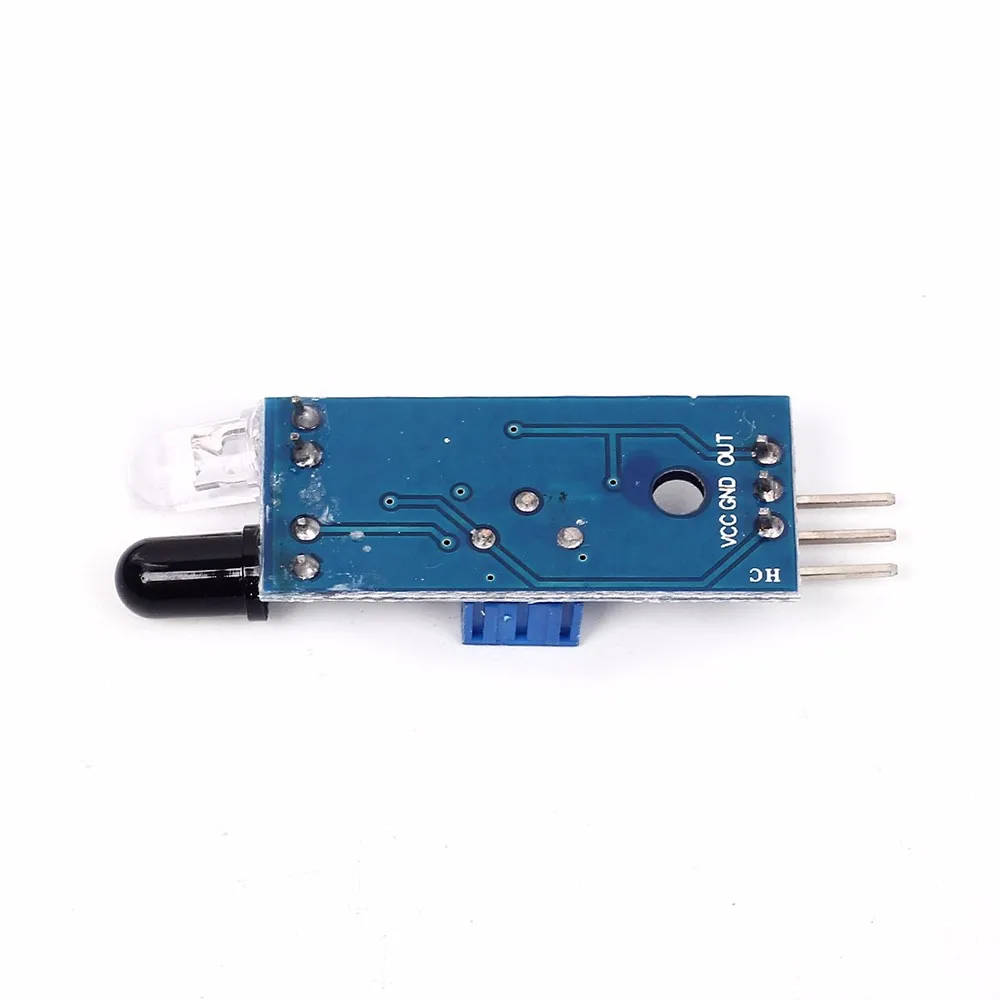

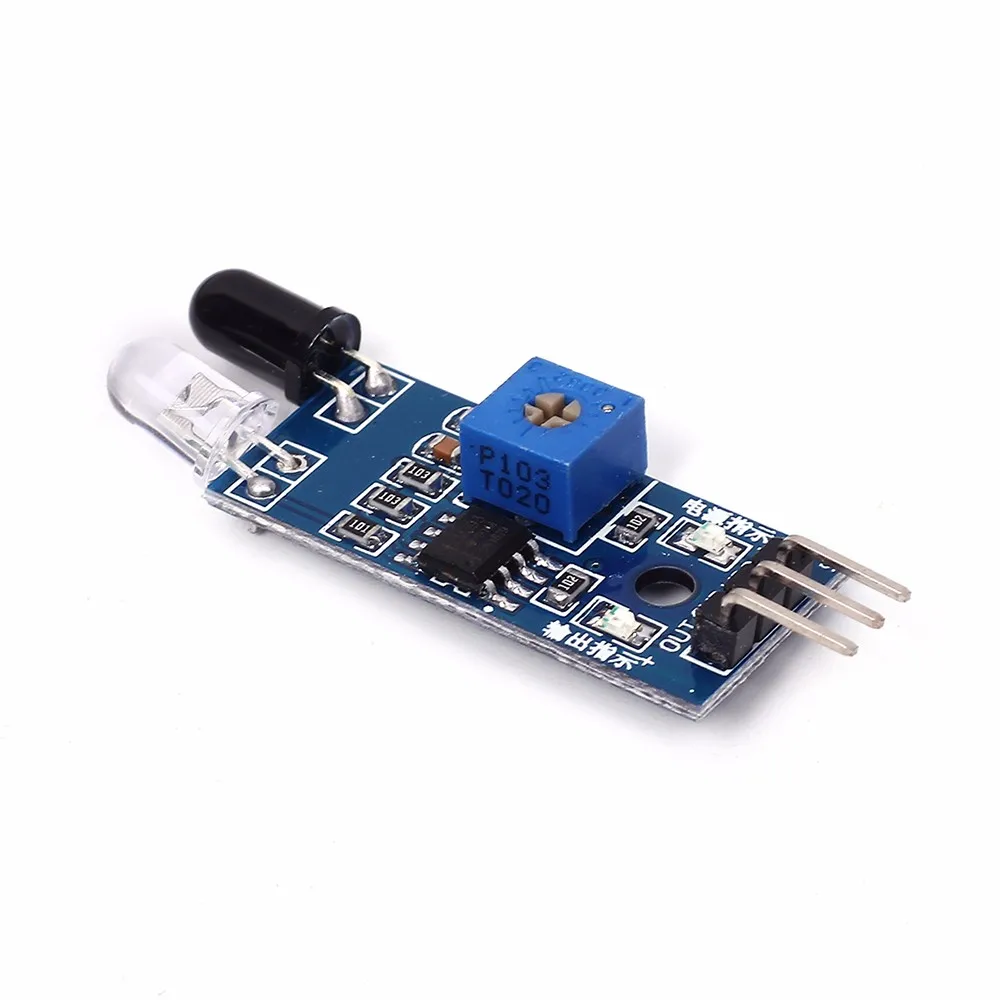

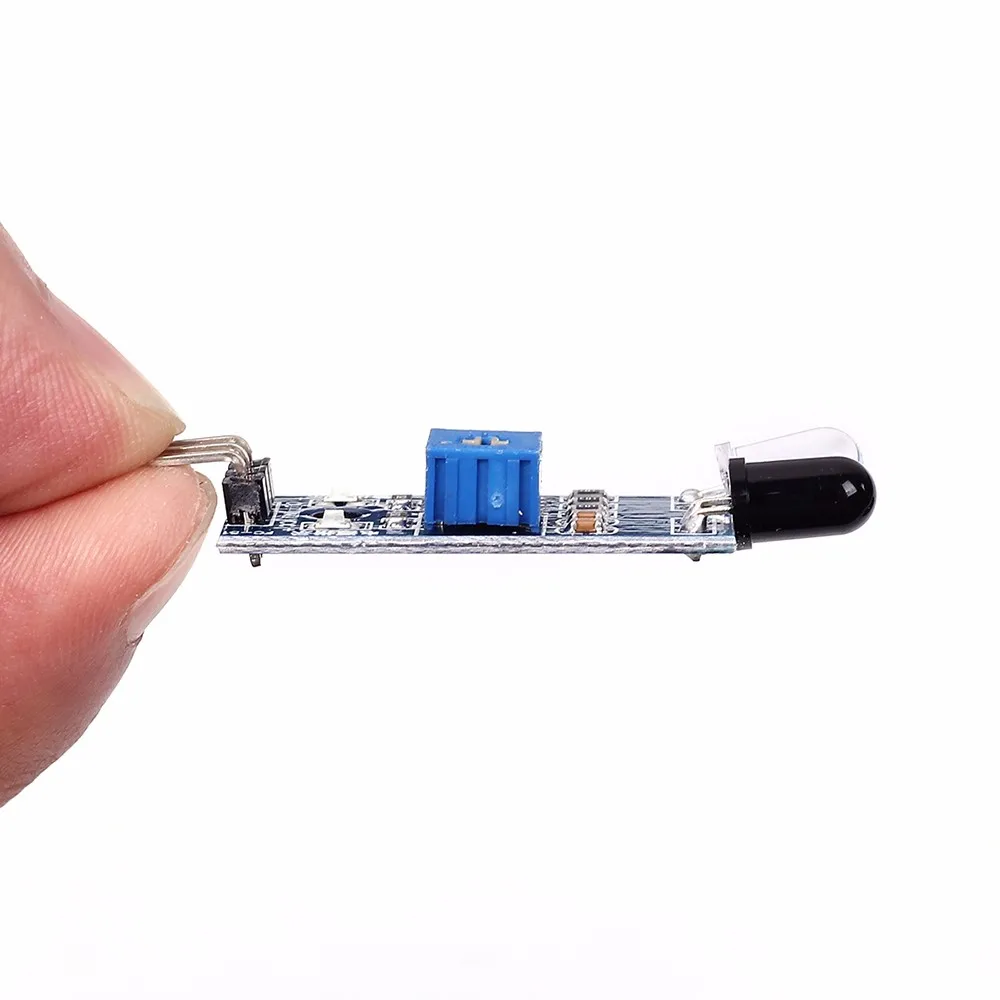

Инфракрасный датчик обхода препятствий 10 шт./лот 3 проводной фотоэлектрический

Инфракрасный датчик обхода препятствий 10 шт./лот 3 проводной фотоэлектрический

Описание продукта:

Светильник модуля датчика адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту, при обнаружении направления встречают препятствия (отражающая поверхность), отраженная инфракрасная приемная трубка, после обработки схемы компаратора, зеленый индикатор будет светильник, В то же время выходной интерфейс сигнала для вывода цифрового сигнала (сигнал низкого уровня), может быть через ручку потенциометра Отрегулируйте расстояние обнаружения, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 В до 5 В. Диапазон обнаружения датчика может быть через потенциометр для регулировки и иметь небольшие помехи, легко собрать, легко использовать и т. Д., может быть широко использован в избегании препятствий робота, избегания препятствий автомобиля, отсчета линий, И черно-белая линия отслеживания и так далее во многих случаях.

Параметры

1. В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, зеленый индикатор на схема светильник уровне и в то же время CVBS/HDMI/VGA порт вывода низкого уровня сигнала, модуль обнаружения от 2 ~ 30 см, угол обнаружения 35 °, расстояние испытания можно отрегулировать через потенциометр, регулируемый потенциометр по часовой стрелке, Расстояние обнаружения увеличивается; Потенциометр настройки против часовой стрелки, расстояние обнаружения уменьшено.
2. Датчики, Обнаружение активного инфракрасного отражения, поэтому отражательная способность и форма цели является ключом к диапазону обнаружения. Белый черный дальность обнаружения, минимальный максимум; Небольшая площадь расстояния объекта, большое расстояние.
3. Его выход может подключаться к GPIO MCU напрямую. Он может управлять релейным модулем 5 В (с транзистором на модуле). Тип подключения: VCC-VCC;GND-GND;OUT-IO

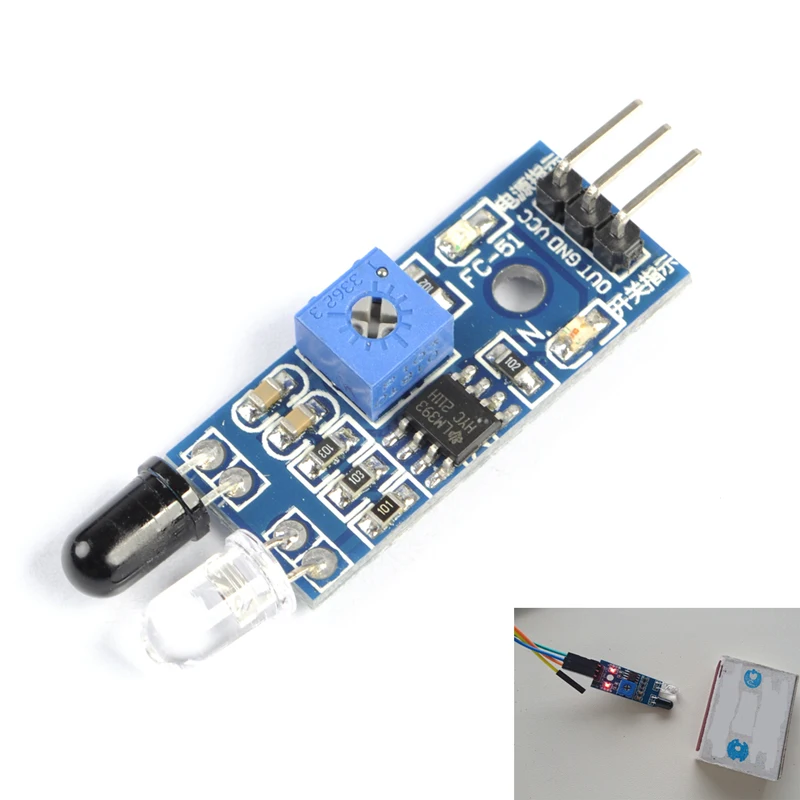

4. Компаратор использует LM393, стабильность работы;
5. Используется для питания от 3 до 5 В постоянного тока к модулю питания. При включении питания, красный индикатор питания Светильник с подсветкой;
6. 3 мм Винтовые отверстия, легко фиксируются, установка;
7. Схема Размер: 3,2 см * 1,4 см
8. Каждый модуль поставляется уже сравните пороговое напряжение через потенциометр, чтобы отрегулировать хорошее, а не особые обстоятельства, пожалуйста, не произвольно Отрегулируйте потенциометр.

Параметры

1. VCC напряжение 3,3 V 5V преобразователь (который может быть непосредственно подключенный к 5В однокристальный микроконтроллер и 3,3 V)
2. GND внешний GND
3. Из небольшой пластины цифровой выходной интерфейс (0 и 1)
