Модуль сбора данных RS485 Modbus RTU 16 канальный цифровой 4 полосный аналоговый вход|chip

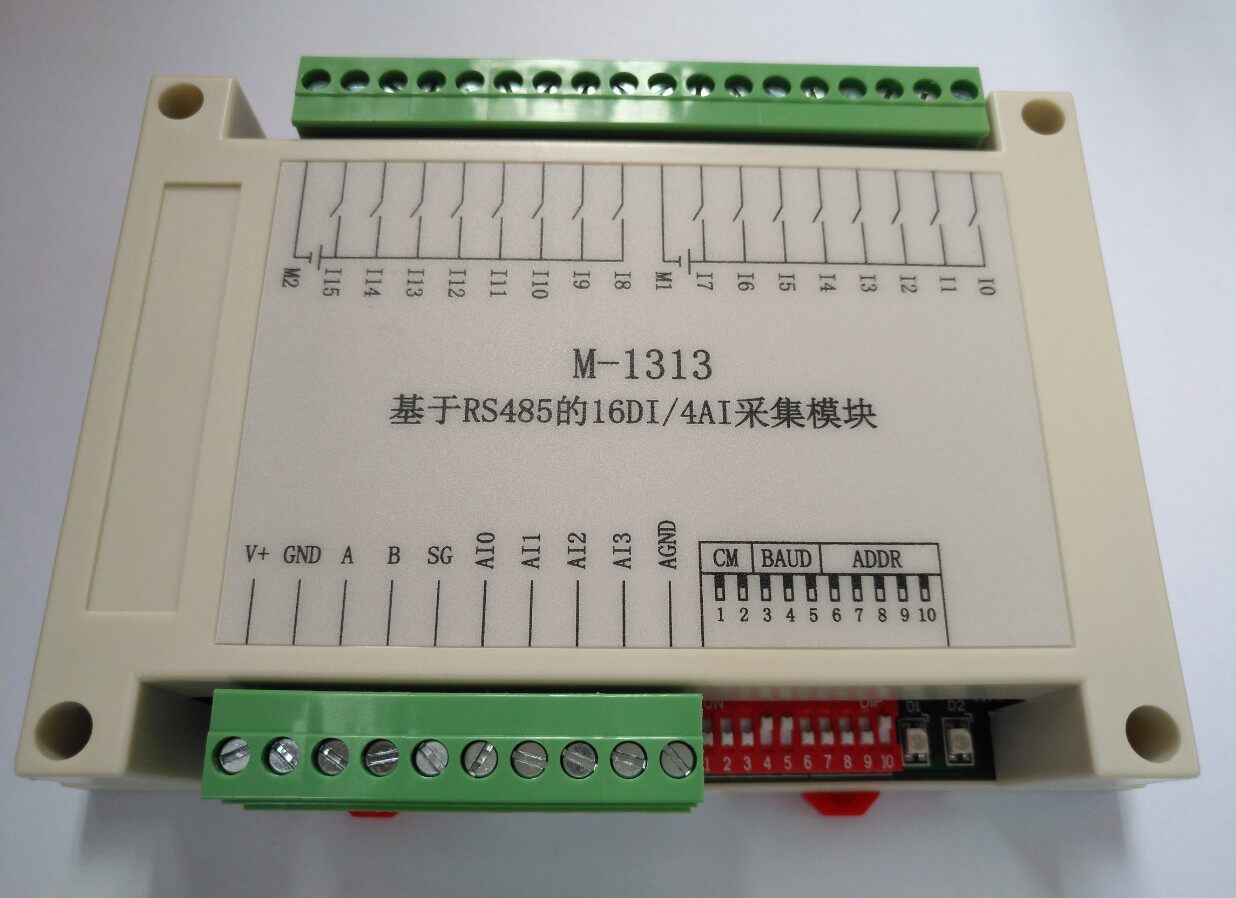

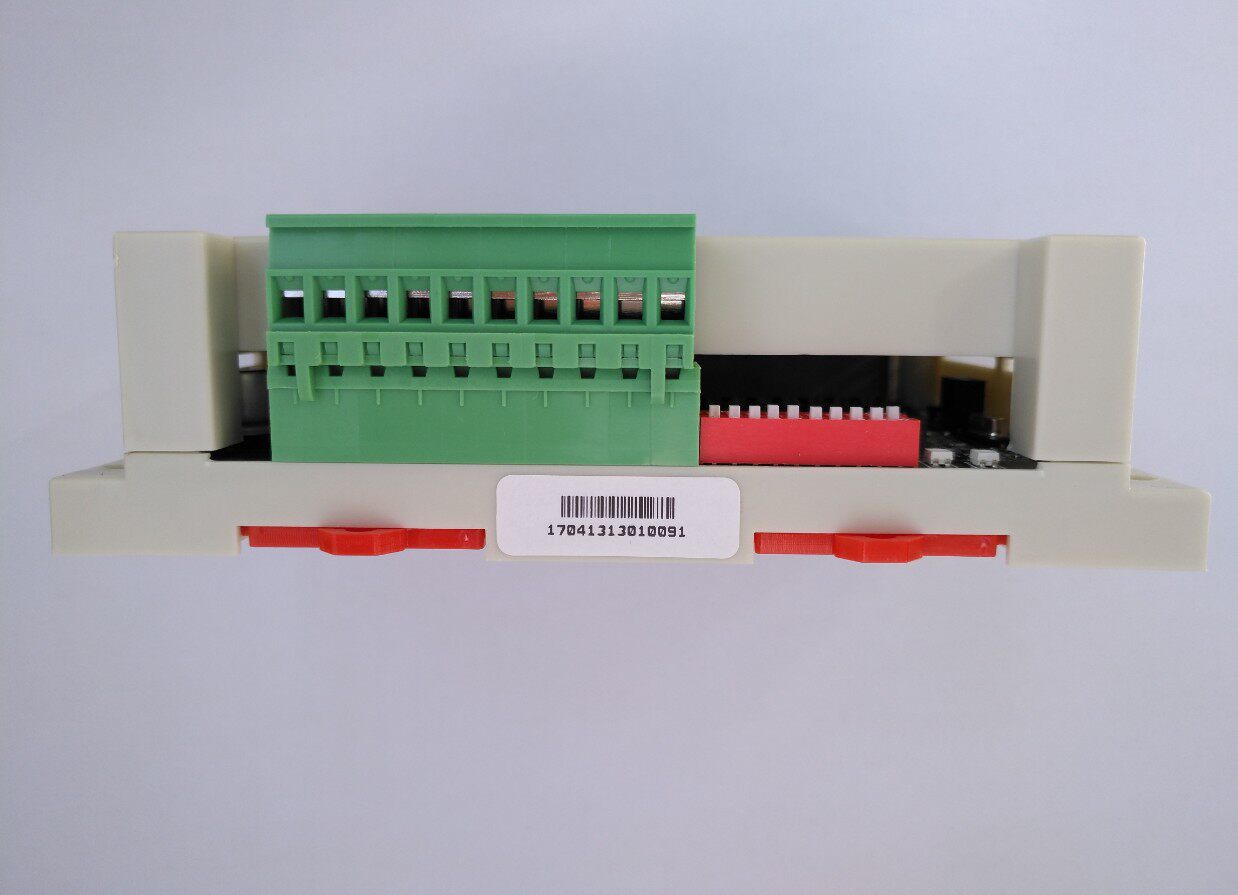

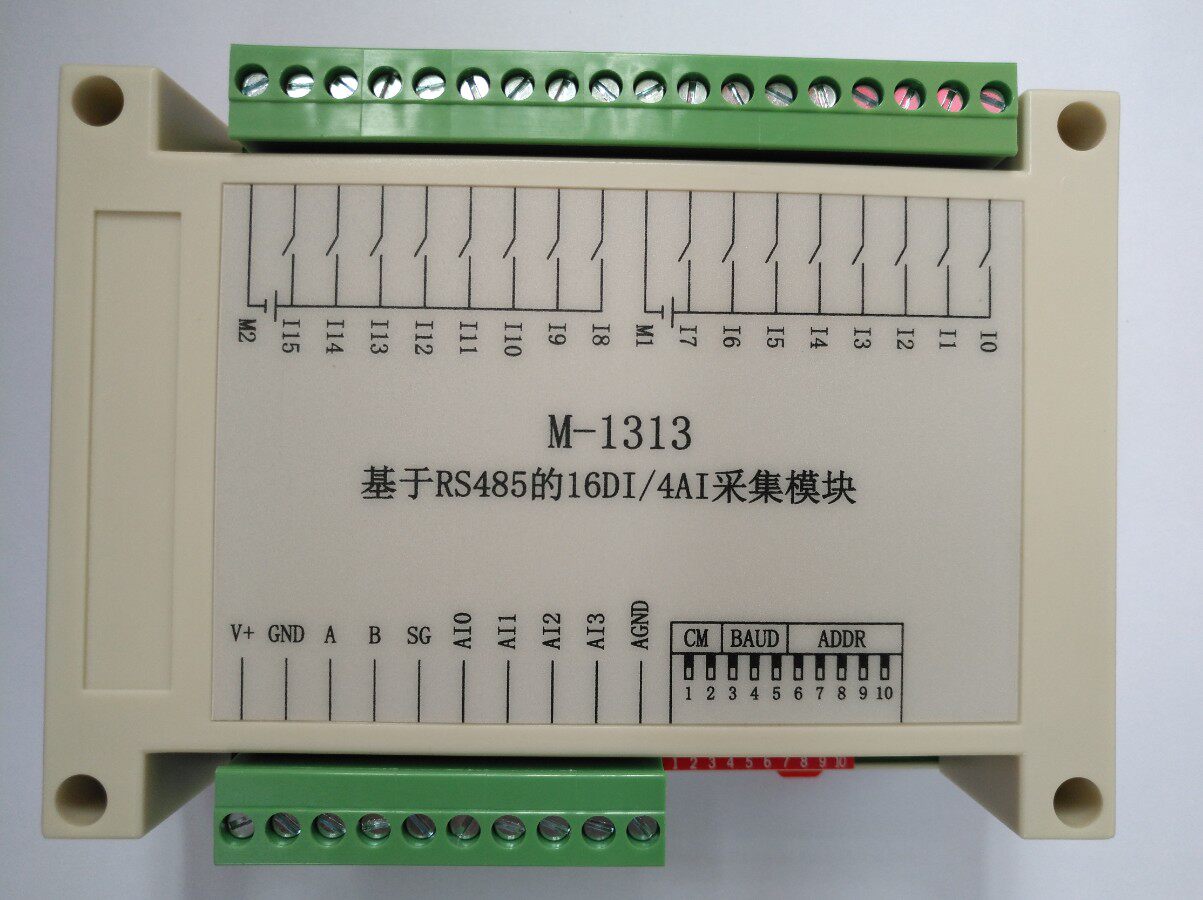

  1 Введение продуктаM-1313 (Modbus based 16DI/4AI модуль сбора) широко используется в металлургической, химической, механической, пожарной, строительной, электрической, транспорт и другие промышленные отрасли как общее цифровое количество и аналоговый модуль сбора. Он имеет 2 набора изолированных коммутационных входных каналов, каждый из которых может быть подключен к 16-позиционному сигналу переключения и может быть подключен одновременно. Введите от 0 до 20 мА или от 4 до 20 мА Аналоговый сигнал на выходе от 4 датчиков, таких как температура, влажность, уровень жидкости, давление, скорость потока и значение pH. Он поддерживает стандартный протокол Modbus RTU и имеет функцию обнаружения таймаута связи. Его можно использовать вместе с другими устройствами, которые следуют протоколу Modbus RTU.Обзор системы 1,1Модуль M-1313 состоит из цепи электропитания, изолирующей схемы ввода количества переключателя, аналоговой схемы выборки входного сигнала, изолированной схемы приемопередатчика RS485 и MCU. Высокоскоростной процессор ARM используется в качестве блока управления, а изолированный интерфейс связи RS485 имеет функцию ESD, перенапряжения и защиты от перегрузки по току, что позволяет избежать влияния сигнала промышленного поля на интерфейс связи модуля и делает связь стабильной и надежной.1,2 Основные технические индикаторы1) Параметры системыНапряжение источника питания: 9 ~ 40 В постоянного тока, защита задней части блока питанияПотребляемая мощность: максимум 2,0 Вт (24В источник питания)Рабочая температура:-10 C ~ 60 CТемпература хранения:-40 C ~ 85 CОтносительная влажность: от 5% до 95% без конденсации2) параметры цифрового вводаКоличество входных путей: 2 группы, каждая группа 8Тип входного сигнала: переключатель контактного сигнала или сигнал уровняНапряжение изоляции: 2500VDCДиапазон входного сигнала: высокий уровень (цифровой 1): от 5 в постоянного тока до 30 В постоянного тока, от 6 мА при 24 В, низкий уровень (цифровой 0): менее 1 В постоянного тока3) аналоговые Входные параметрыКоличество входных дорожек: 4 одноконечных входаНормальный диапазон входного сигнала: от 0 до 20 мА, от 4 до 20 мАМаксимальный диапазон входного сигнала: 0 ~ 21 мАНапряжение изоляции: 2500VDCВходное сопротивление: 120 ОмегаРазрешение АЦП: 12 битТочность выборки: 0.5%Частота дискретизации: 10 раз/с4) интерфейс связиИнтерфейс связи: RS485 интерфейс, изоляция 1500VDC, + 15kV ESD защита, защита от перегрузки по токуНапряжение изоляции: 1500 ВПротокол связи: протокол Modbus RTUСкорость передачи данных: 1,2 k, 2,4 k, 4,8 k, 9,6 K, 19,2 k, 38,4 k, 57,6 k, 115,2 kФормат передачи данных: 1 пусковой бит, 8 бит данных, нет, нечетный или ровный паритет, 1 или 2 стоп-бит.1,3 форма и размерМатериал корпуса: АБС-пластикРазмер: 145 мм (длина) * 90 мм (ширина) * 40 мм (высота)Установка: Стандартная DIN35 направляющая установка и винтовая установка.
