10 МГц DDS FunctionSi gnal генератор счетчик частоты синхронизированный TTL/импульсный сигнал Выход квадратная волна Частота развертки панель

Этот продукт сочетает в себе функцию DDS функции сигнала и импульсного генератора сигнала, синхронизированный TTL выход, счетчик частоты. Он хорошо работает в области генерации сигналов, развертки волн, измерения параметров. Идеально подходит для электронного инженера, лаборатории, фабрики, обучения, научных исследований, электронных энтузиастов.

Особенности:
Применяется технология DDS, интегральная схема FPGA, высокоскоростной микроконтроллер MCU для поддержания высокой стабильности выходного сигнала.
Все параметры могут быть откалиброваны внутренней программой.
Может выводить нормальную синусоидальную/квадратную/треугольную/пилообразную/импульсную/ступенчатую волну и т. д.
Функция развертки: Линейная развертка, логарифмическая развертка, может установить пусковую и стоп частоту дополнительно.
Функция импульсного триггера: Поддержка ручного и внешнего запуска и выход импульсной струны 1-65536.
С частотным счетчиком 60 МГц для тестирования частоты внешнего сигнала и счетчика для расчета количества импульсов.
Поддержка внешнего последовательного порта TTL для управления этим оборудованием, упрощает дальнейшее развитие.
-10В до 10V DC смещения функция: разрешение до 0,01 V и может достичь 0-10В CMOS электрический уровень.
Другие функции: может сохранять 30 данных, Выходная защита от короткого замыкания, с 20 дБ и 40 дБ функция затухания.

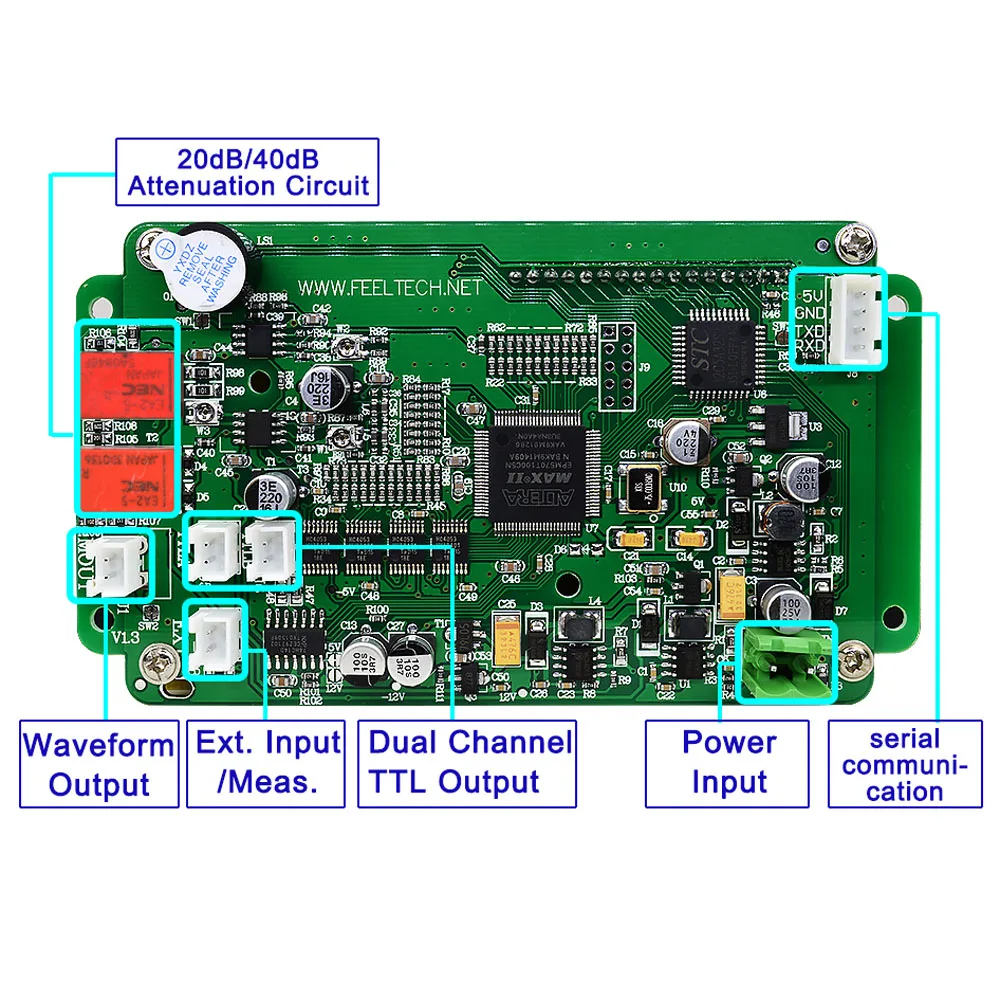

Встроенная Монтажная структура панели, легко интегрируется с продуктами заказчика или используется отдельно.

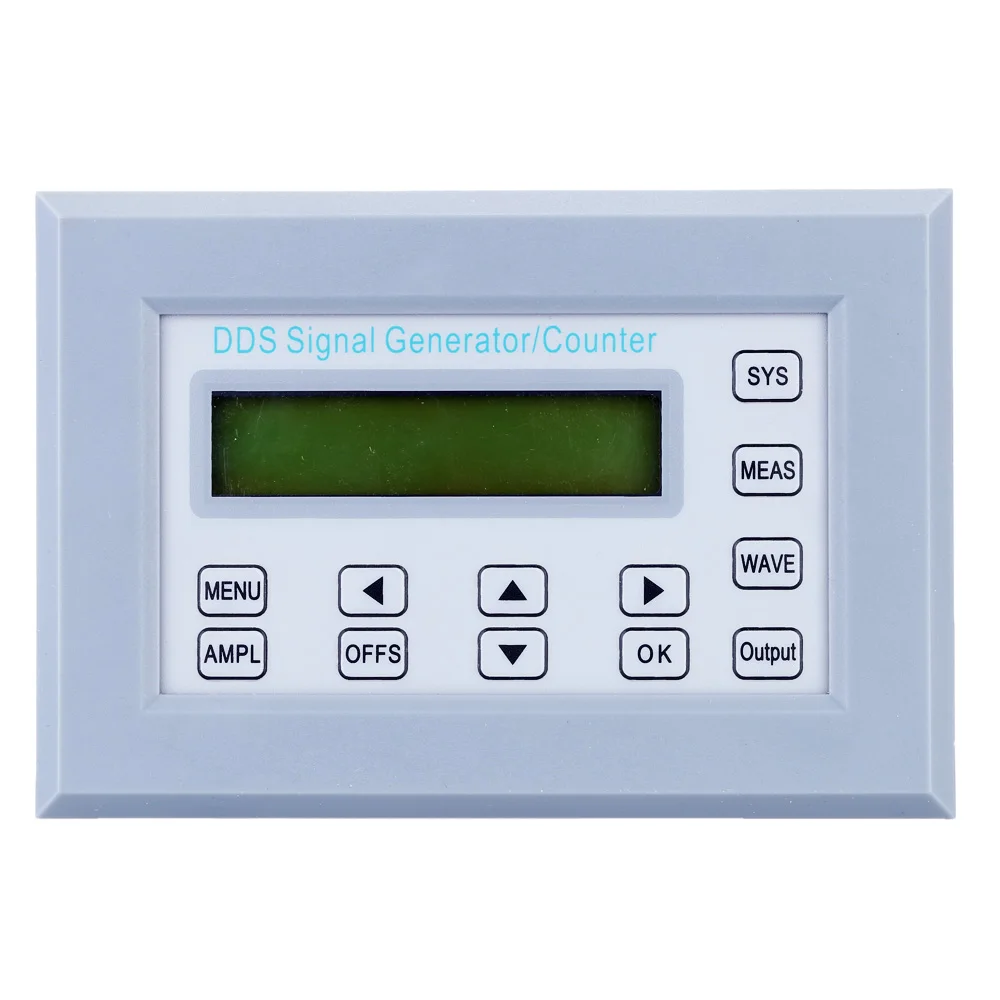

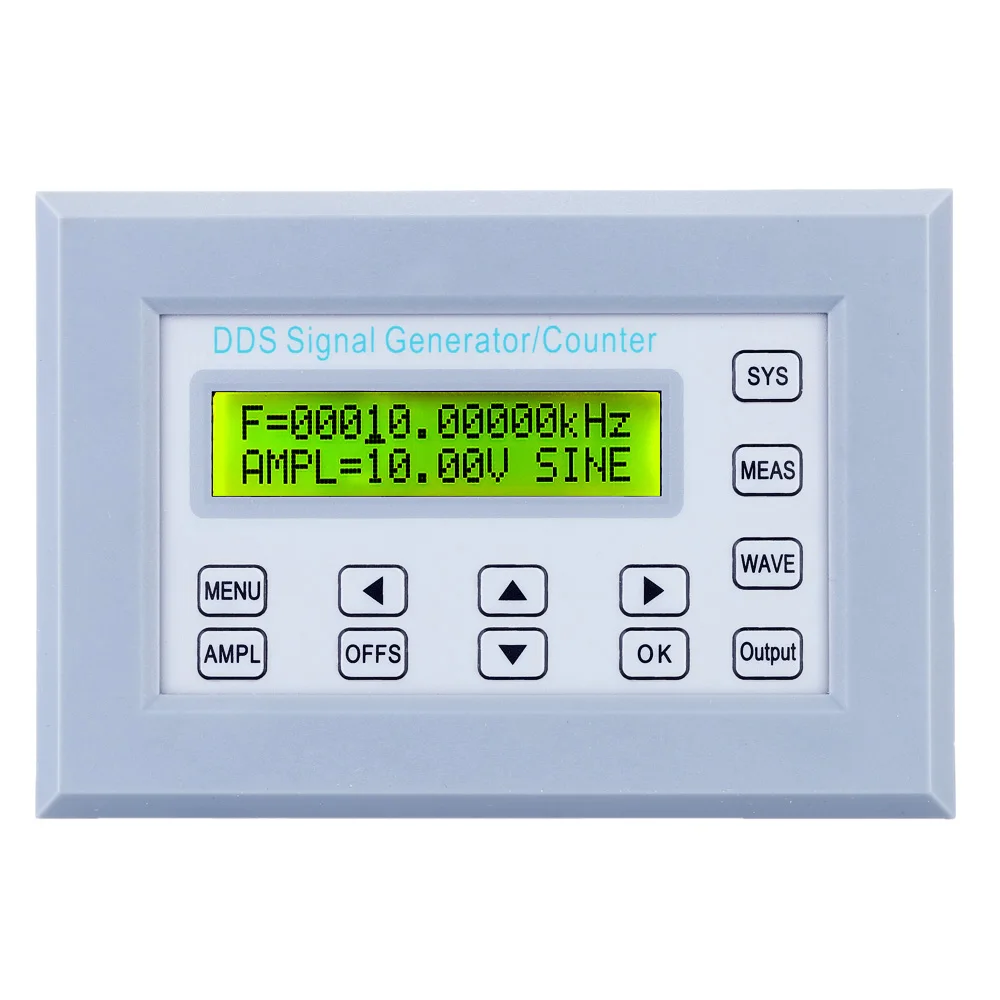

ЖК-экран с высоким разрешением и одной кнопкой для облегчения работы.

Технические характеристики:
Форма волны: синус/квадрат (регулируемый Рабочий цикл)/треугольник/пилообразный/импульсный (регулируемая ширина импульса)/ступенчатая волна
Диапазон частот:
Синус: 0-2 МГц/0-5 МГц/0-10 МГц/0-12 МГц (опционально)
Квадратная/Треугольная/Пилообразная/импульсная/TTL цифровая волна/другая волна: 0-5 МГц (за исключением модели 2 МГц)
Разрешение: 10 МГц (0,01 Гц) (минимум)
Ошибка частоты: ± 5 × 10 ^(-6)
Стабильность частоты: ± 1 × 10 ^(-6)
Выходное сопротивление: 50Ω ± 10%
Длина волны: 2048 точек
Частота дискретизации волн: 200MSa/s
Выход диапазон: 10mVpp-20Vpp
Встроенное затухание: -20 дБ, -40 дБ
TTL электрический уровень: >5Vpp
TTL коэффициент вентилятора: >20 TTL нагрузка
Измерение наружных размеров:
Диапазон измерения частоты: 1 Гц-60 МГц
Диапазон прилавка: 0-4294967295 способ: AC муфта
Напряжение: 12 В постоянного тока
AC/DC адаптер питания: Вход: 100-240V 50/60Hz Выход AC/DC 15V 2A
Рабочее состояние: температура: 0-40 градусов Влажность: 80%
Размер изделия: около 13*9*2,5 см/5,12*3,54 * 0.98in
Вес изделия: 304 г/10,72 унций
Посылка Размеры: 22,5*15*7,5 см/8,86*5,91 * 2.95in
Посылка Вес: 442,5g/15,6 oz

Примечание:Два последних номера модели представляют Верхнее предельное значение частоты синусоидальной волны. Например: SGP2102 означает, что выходная частота синусоидальной волны может достигать 2 МГц.

Посылка список:
1 * DDS генератор сигналов
1 * Адаптер постоянного/переменного тока
1 * BNC провода
1 * набор аксессуаров
