Макетная плата Модель:ATMEGA16_ZZX_1

Размер:13,4 см * 11,3 см

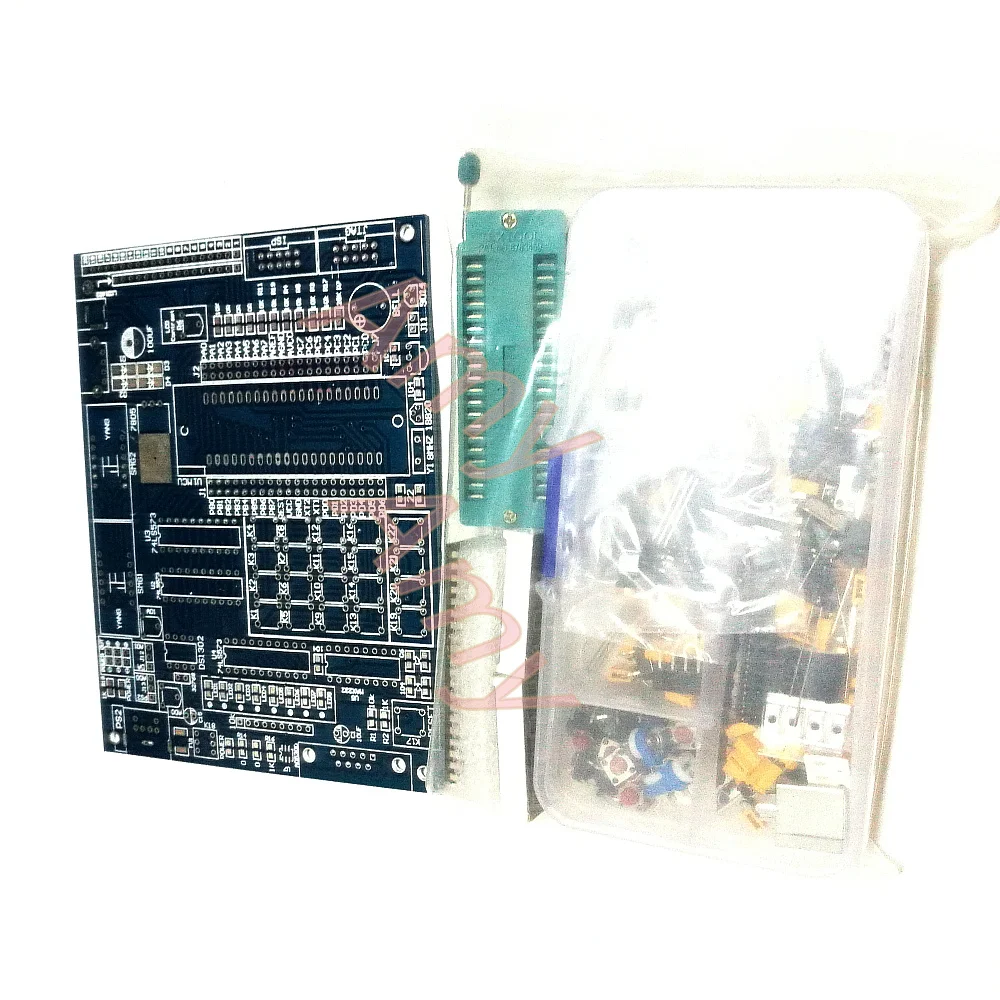

Доставка в виде фотографий:

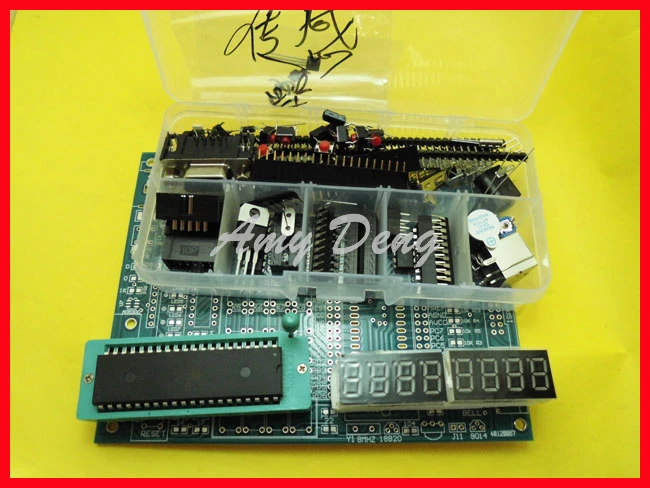

Отгрузочная ведомость:

Аппаратные ресурсы:

1).MCU: ATmega16, 16K flash 1K байт SRAM 512 байт EEPROM;

2).DS18B20 одноавтобусный датчик температуры чип, сделать термометр;

3).Часы DS1302, календарь и так далее;

4).8 динамических сканирующих светодиодный цифровой трубки (74HC595);

5).Светодиодный светильник бит-излучающий диод (инструкция, водяной светильник s);

6).В Пассивный зуммер;

7).Интерфейс управления клавиатурой PS2;

8).Интегрированные инфракрасные интерфейсы приемника;

9).2-полосная A/д вход регулируемый потенциометр;

10).Восемь чипов DA AD5300, экспериментируйте DA;

11).Интерфейс RS232 Max232A, основной (или другая плата разработки может общаться с компьютером) от интерфейса;

12).4x4 клавиатуры, четыре независимых кнопки ввода, кнопка сброса;

13).ЖК-дисплей 1602 и ЖК-дисплей 12864 ЖК-интерфейс ЖК-подсветка кнопки управления ногами опционально, Регулируемая контрастность;

14). СтандартныйДжтаг из ткани, имитирующий интерфейс;

15). СтандартныйAVR ISP интерфейс загрузки;

16).Три-терминал регуляторLM7805Широкий вход напряжения, 5-12 В, AC и DC может быть;

17) с момента восстановления страховой защиты для повышения вашей мощности.

Все IO порты, облегчающие расширение экспериментов и тестов

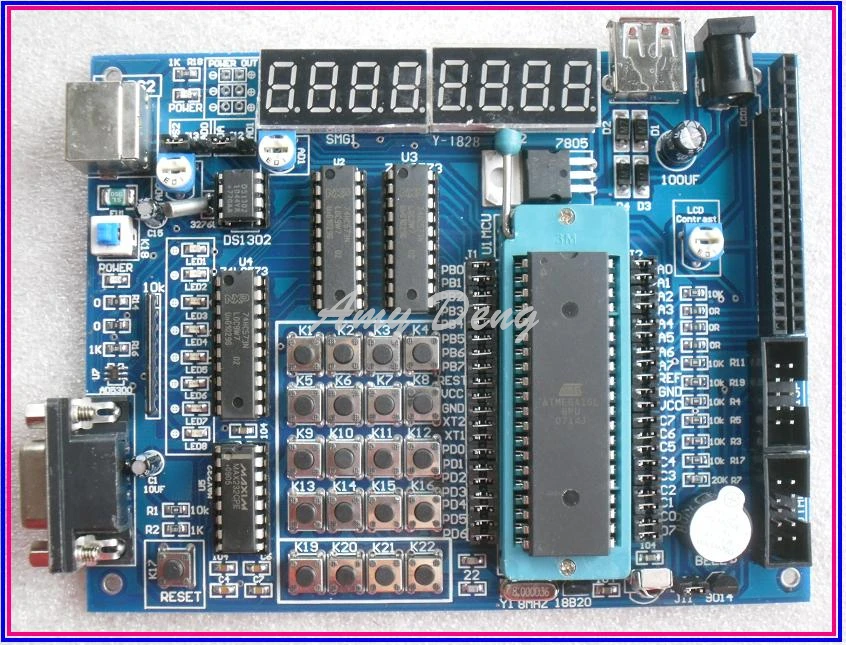

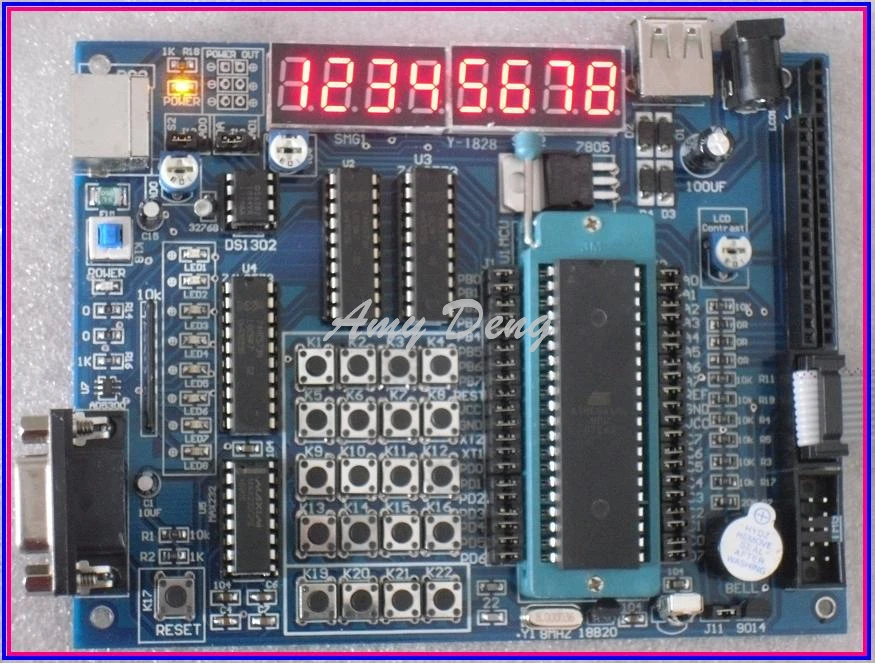

Цифровой динамический сканирующий эксперимент:

Инфракрасный декодирующий эксперимент:

ЖК-дисплей 1602 ЖК-контроль (не обновляется до изображения):

После обновления дисплея управления LCD12864:

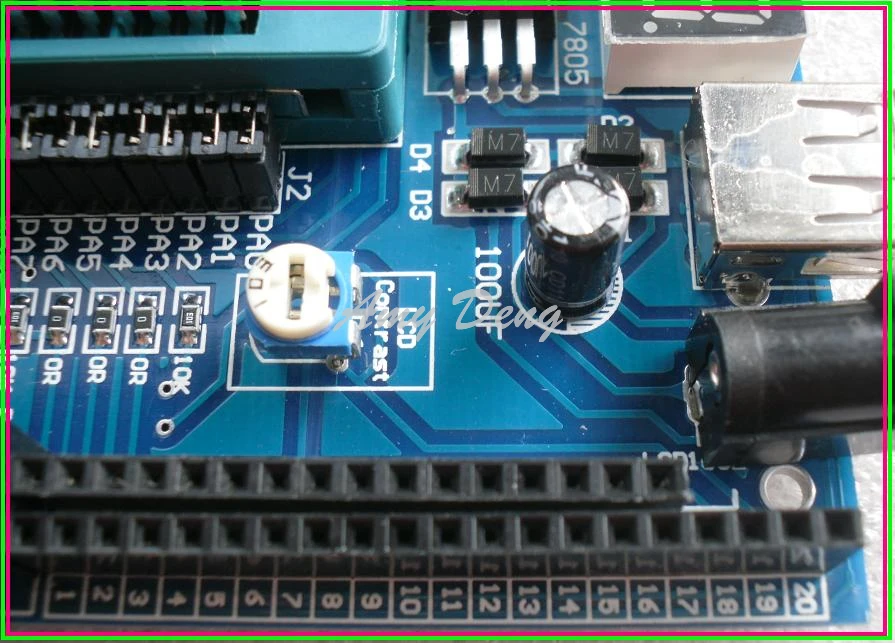

Местные изображения 1:

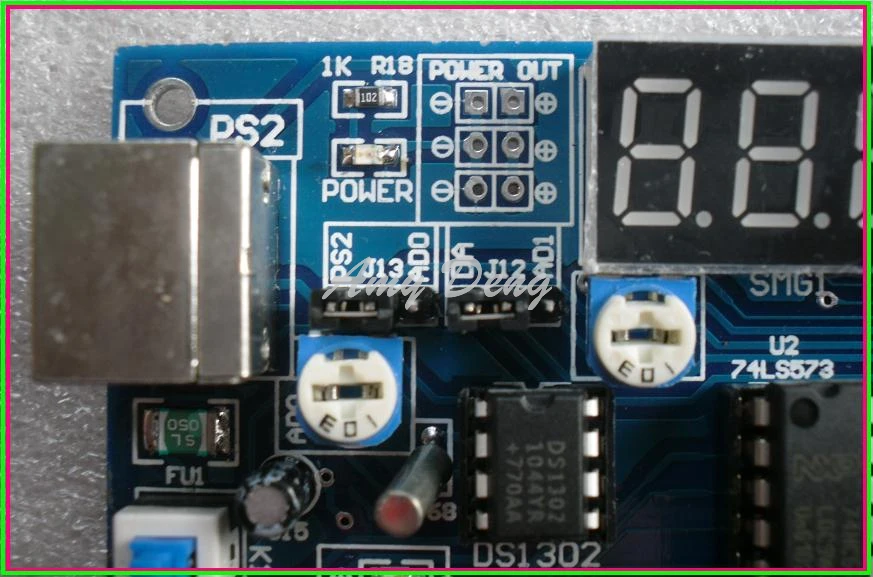

Местные Фото 2:

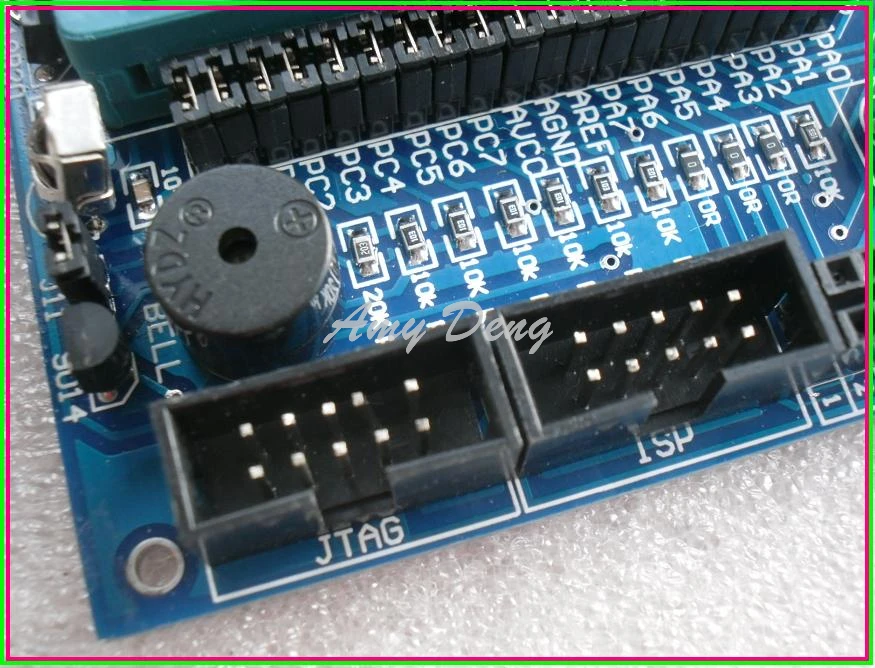

Местные изображения 3:

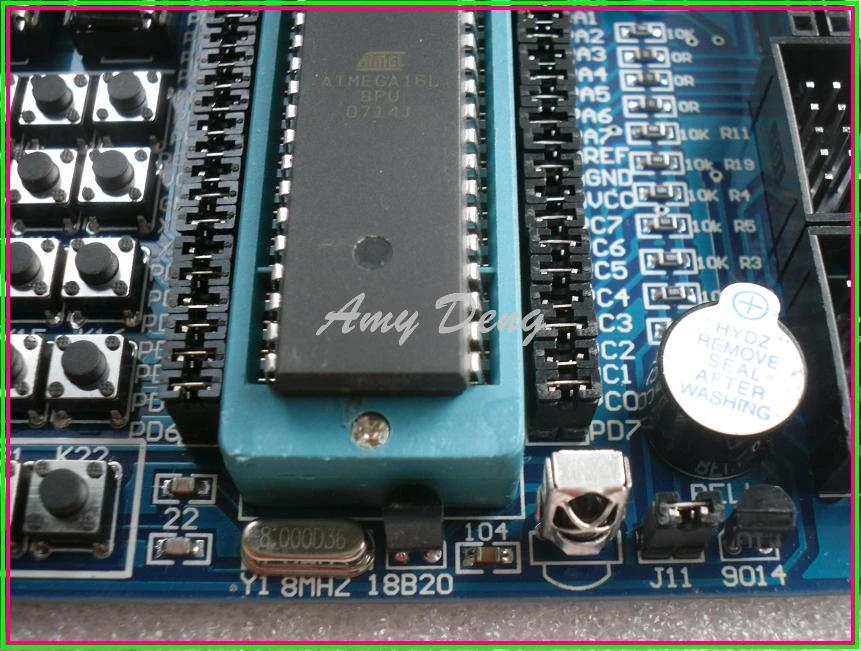

Местные изображения 4:

Местные изображения 5:

Местные изображения 6:

Местные изображения 7: пройденное расстояние

Отгрузочная ведомость
1. Плата разработки ATMEGA16_ZZX_1 (с датчиком температуры DS18B20, но без ЖК-дисплея 1602,12864);

2. CD-ROM (содержащий все вспомогательные материалы);
