Характеристики

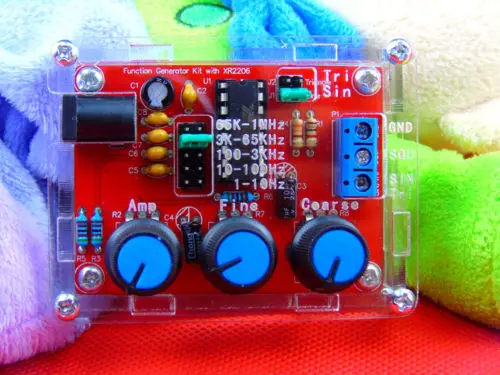

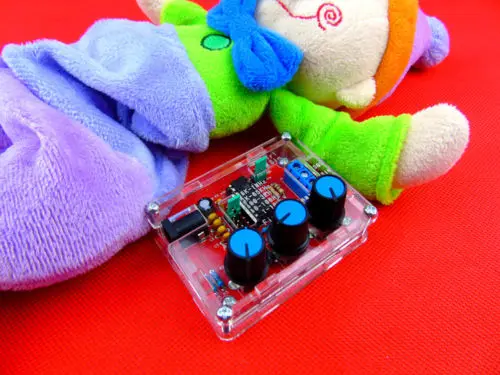

Функциональный генератор сигналов XR2206 комплект DIY
Описание товара
Напряжение: 9-12 В, постоянный токФормы волны: квадратные, синусоидальные и треугольные
Импеданс: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0 - 3 в на 9 В постоянного тока
Искажения: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц

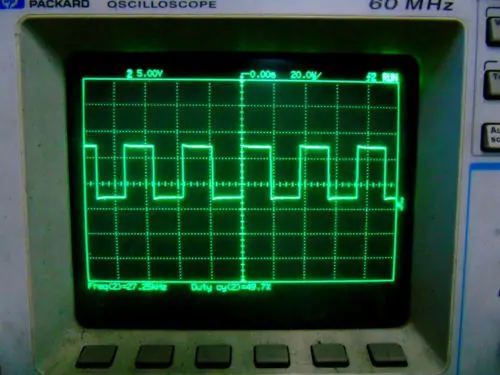

Прямоугольная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 Н (при 1 кГц)
Время падения: менее 30 Н (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)

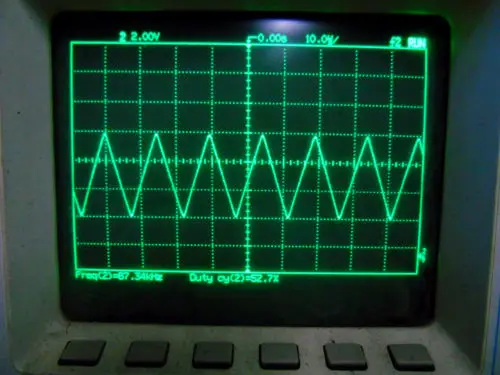

Треугольной формы волны
Амплитуда: 0 - 3 в на 9 В постоянного тока
Линейность: менее 1% (до 100 кГц), 10 мА
2. Таблица параметров компонентов генератора функций
Обратите внимание
Этикетка
Тип
Параметры
R1
Резистор
1K
Независимо от полярности
R2
Регулируемые сопротивление
B503 = 50K
(По слою трафаретной печати)
R3, R5,R6
Резистор
5,1 K
Независимо от полярности
R4
Резистор
330
Независимо от полярности
R7
Регулируемые сопротивление
B503 = 50K
(По слою трафаретной печати)
R8
Регулируемые сопротивление
B104 = 100K
(По слою трафаретной печати)
C1,
Электролитический конденсатор с алюминиевой крышкой
100 мкФ
Положительная, короткая, отрицательная, длинная ступня
C2
Неполярные конденсаторы
104
Независимо от полярности
C3,C4
Электролитический конденсатор с алюминиевой крышкой
10 мкФ
Положительная, короткая, отрицательная, длинная ступня
C5
Неполярные конденсаторы
105
Независимо от полярности
C6
Неполярные конденсаторы
473
Независимо от полярности
C7
Неполярные конденсаторы
222
Независимо от полярности
C8
Неполярные конденсаторы
101
Независимо от полярности
U1
IC
XR2206
(По слою трафаретной печати)
JK1
Разъем питания постоянного тока
(По слою трафаретной печати)
J1
2PIN корпус перемычки
XM2.54
Независимо от полярности
J2
2PIN корпус перемычки
XM2.54
Независимо от полярности
P1
Сигнальный провод терминала
(По слою трафаретной печати)
J3
Джемпер 2*5P
3. Вопросы установки сварки, выполните следующие действия:
1. Компоненты сварочные передние платы, от низких до высоких, а именно, первые низкие сварочные компоненты, такие как конденсатор, резистор, Диод и т. д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональным режущим плоскогубцем, чтобы срезать штифты, насколько это возможно
4 действия по коррекции:
1. После сварки IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте IC, против ли, например, против, пожалуйста, своевременную коррекцию.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма волны может быть неустойчивой более 12 В
5 Используйте шаг
1. Штекер J1 jumper cap, синусоидальный выход синих клемм SIN/TRI (note J1, J2 можно вставить только один из)
2. Штекер J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (note J1, J2 можно вставить только один из)
3. SQU синий выход импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Прекрасно: частота тонкой регулировки
6. Грубая: частота грубой регулировки
6 Принципиальная схема Функция генератор
Посылка содержание
1 шт.Функциональный генератор XR2206 DIY Kit, синусоидальный, треугольный, квадратный выход 1 Гц-1 МГц + чехол
