DC 6 5 100v 50A LCD комбинированный измеритель напряжения тока кВт/ч ватт панельный метр

RM1307731648972031

Этот товар будет отправлен с номером отслеживания, более безопасным и быстрым, некоторые продавцы дешевле, но без номера отслеживания



Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция оповещения о напряжении (пороговое напряжение, подсветка и напряжение мигают до сигнала тревоги)
3. Функция сброса энергетического ключа
4. Храните данные при выключении питания
5. Большой ЖК-экран (напряжение дисплея, ток, активная мощность, энергия одновременно)
6. Функция подсветки


Внешний вид и ключевая функция

Интерфейс дисплея
Интерфейс дисплея большой ЖК-экран, он может отображать напряжение, ток, мощность, параметры энергии одновременно

Формат дисплея
1. Мощность: Диапазон испытаний: 0 ~ 10 кВт
-В пределах 1 кВт Формат дисплея составляет 0,0 ~ 999,9 Вт
-1 квт и выше, Формат дисплея 1000 ~ 9999 Вт

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч
-В течение 10 кВт · ч Формат дисплея 0 ~ 9999Wh
-10 кВтч и выше, Формат дисплея 10 ~ 9999квтч

3. Напряжение: Диапазон испытаний: 6,5 ~ 100 в
Формат дисплея: 6,50 ~ 99,99 в

4. Ток: Диапазон испытаний: 0 ~ 50A
Формат дисплея: 0,00 ~ 49,99


Ключ
1. Управление Подсветкой
Короткое нажатие кнопки для включения или выключения подсветки, подсветка имеет функцию памяти, она может хранить ВКЛ или ВЫКЛ, когда выключено питание

2. Сброс энергии
Шаг 1: удерживайте клавишу до тех пор, пока область отображения питания не отобразится «CLr», затем отпустите клавишу
Шаг 2: в этот момент энергия мигает, чтобы подсказать, что это состояние сброса энергии, если короткая нажмите клавишу снова, то значение энергии очищается и выходит из режима сброса мигания
Шаг 3: Если нет операции в течение 5 секунд, это означает, что значение энергии не очищено и будет выходить из состояния сброса

3. Установите пороговое напряжение сигнализации
Шаг 1: удерживайте нажатой клавишу до тех пор, пока область отображения питания не отобразится «SET», затем отпустите клавишу
Шаг 2: после ввода этого состояния область напряжения Отображает текущее высоковольтное значение тревоги, текущая область Отображает текущее значение низкого напряжения и Последняя цифра начинает мигать, затем вы можете коротко нажать на кнопку «плюс 1», когда не будет операции в течение 3 секунд, Он автоматически переключает положение цифр, от значения тревоги высокого напряжения до значения сигнала тревоги низкого напряжения, есть всего шесть цифр, диапазон порога тревоги напряжения 6,5-99,9 В
Шаг 3: после завершения настройки удерживайте клавишу до тех пор, пока экран не отобразится «PASS», это означает, что вы успешно Установите и автоматически покинете режим настройки

4. Выберите Измерительный диапазонE
Шаг 1: удерживайте клавишу до тех пор, пока область питания не отобразится «Curr», затем отпустите клавишу
Шаг 2: в данный момент на дисплее текущей области «100A» нажмите клавишу, чтобы переключиться между «100A» и «50A», чтобы узнать диапазон внешнего шунта-100 А/75 мВ или 50 а/75 мВ, обратите внимание, что этот метр может использовать только эти две спецификации шунта
Шаг 3: удерживайте нажатой клавишу, чтобы выйти из состояния настройки или после неиспользования в течение 3 секунд она будет храниться автоматически и выйти из состояния настройки


Меры предосторожности
1. Этот модуль подходит для помещений, пожалуйста, не используйте внешний вид
2. Приложенная нагрузка не должна превышать номинальное напряжение, ток
3. Заказ проводки не может быть неправильным


Параметры спецификации
1. Рабочее напряжение: 6,5-100 В постоянного тока
2. Испытательное напряжение: 6,5-100 В постоянного тока
3. Номинальная мощность: 50A/10000 Вт



4. Точность измерения: 1,0 класс

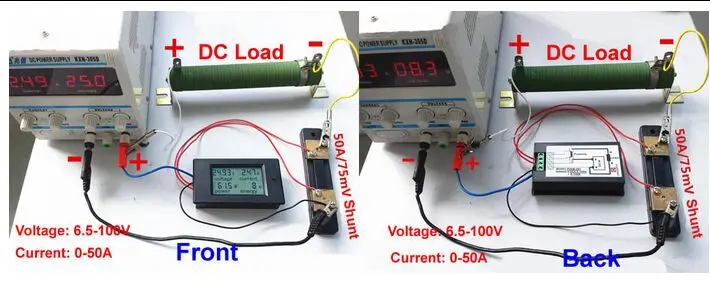

      Недавно покупатели, у которых была Ошибка подключения в таблице постоянного тока (с 50A или 100A внешним шунтом), так коротко переориентированы, чтобы объяснить здесь, если покупатели не в соответствии с физической схемой подключения контрастного подключения пользователя, таблица для сжигания не несет ответственности за любую ситуацию. Примечание:

1. Состояние без нагрузки (измерение напряжения, не подключайте шунт и нагрузку)
Источник питания постоянного тока является отрицательной таблицей от источника питания/положительного и отрицательного электрода тестового источника питания в порядке непосредственно от вас.
2. Состояние загрузки (подключили шунт и нагрузку)

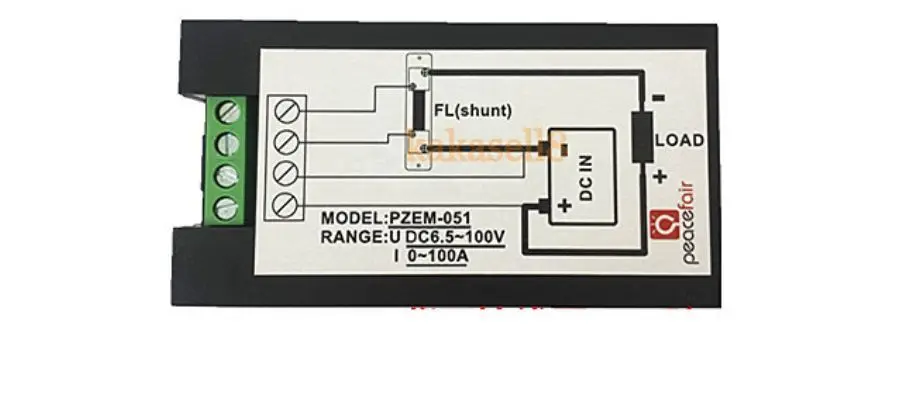

Обратите особое внимание на катод формы постоянного тока, анод не может напрямую подключить катод источника питания, необходимо пройти через внешний шунтирующий терминал (хотя смотрите схему проводки с задней стороны счетчика в линии, но результат совершенно отличается)!

Содержимое посылка
1x4в1 50A DC комбинированный метр

1x 50A шунт
