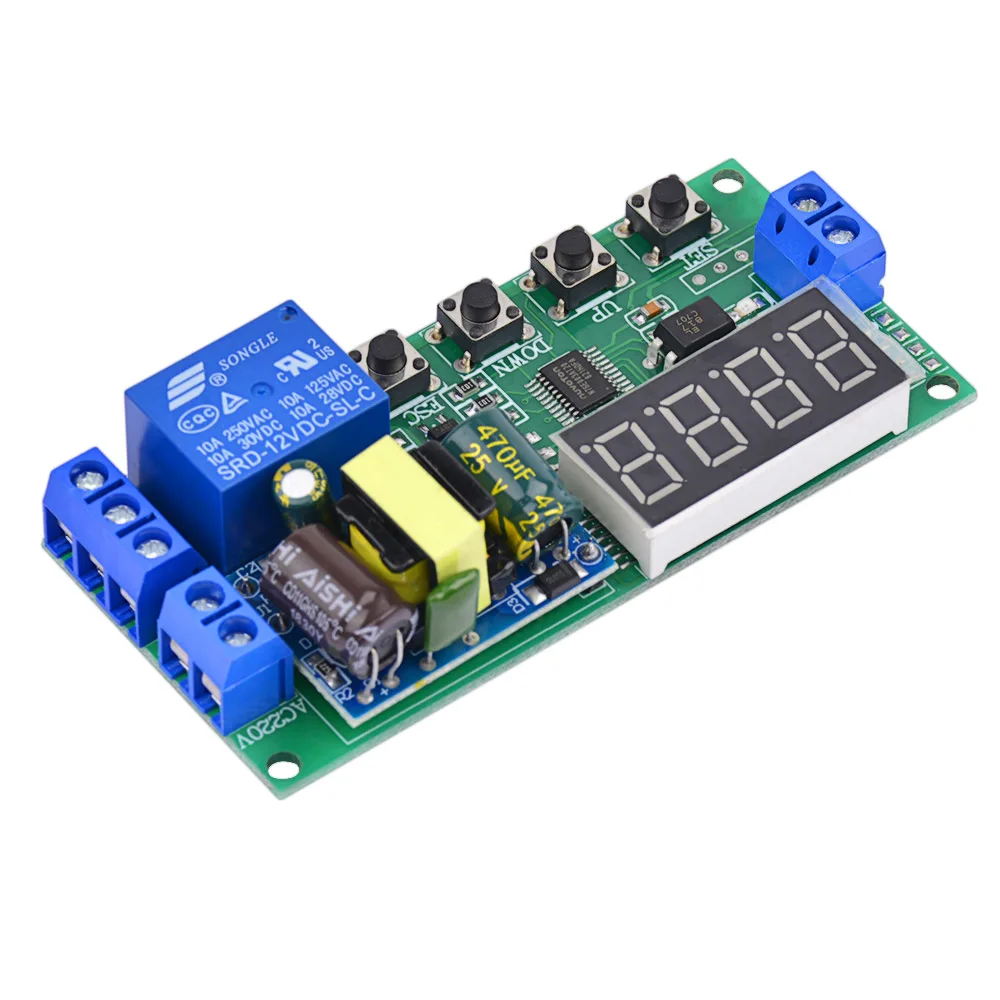

Цифровой многофункциональный таймер переменного тока 220 В реле времени с

Цифровой многофункциональный таймер переменного тока 220 В реле времени с

1. Это Многофункциональное реле контроля холодильного агрегата, разработанный специально для различные пользователей

Для удовлетворения различных потребностей, использование микроконтроллер в качестве главного блока, 18 предустановленных виды

Функции, и он может на основе, потребностям пользователей, настроить и добавить другие конкретные функции.

2. Мощность триггерный релейный модуль с помощью по-настоящему качественные, постоянное напряжение переменного тока в постоянный Мощность транзистор, красное, голубое, бордовое сигнала

Огни, армейского образца двухсторонняя печатная плата, ткань клад рассмотреть всеобъемлющий,

Стабильная производительность, он может широко используется в различные регулятор мощности типах случаев.

3. Товар был изолированного источника питания промышленного переменного тока в постоянный питания, он имеет температуру

Защита, защита от перегрузки по току и короткого замыкания полная защита, высокого и низкого напряжения

Изоляции. Работа очень stahle.

2. Особенности

(1) новинка 2015 версия, модуль имеет 18 видов, чтобы удовлетворить потребности большего количества приложений,

(2) увеличить объем поставок анти-обратная функция, и не принимает неправильный источника питания повреждён модуль

(3) использование top-qua1ity.high-voltage источника питания модуля, дискретная источника питания hefore замены система более стабильная и reliahle,

(4) есть 0. 1 секунда/1 секунда/l в три времени, точность синхронизации 0. 01 секунды,

(5) увеличение автоматическая функция энергосбережения, пользователи могут самостоятельно.

1. Этот продукт является новым цифровые многофункциональные 220v светодиодный дисплей комплекса предпусковых операций время задержки реле модули (в общей сложности 18 виды функции подробности смотрите ниже). Аутентичная музыка высокого качества записная книжка С ПЕРЕПЛЕТОМ с двусторонняя реле мощности PCB военного класса, стабильная производительность, и он может широко и различные управляющие места.

2. Продукт различных видов транспорта, время задержки могут установить ваш собственный, вы можете кнопки настройки, настройка, после того, как в следующий раз в соответствии с комплекса предпусковых операций установка (пониженного энергопотребления функция памяти).

3. Данная пара обуви является точной задержки ошибка в размере 0.01%, во-вторых, задержка 0,1 секунд-9999 очков за каждую 1 секунды светодиодный изменения,

4. Модуль представляет собой Триггер Высокий уровень.

5. Широкий ассортимент продукции может он используется во многих областях,

6. Продукты работают 1ow-Power режим, нажмите и удерживайте нажатой левую кнопку, чтобы выключить цифровой дисплей или начать для того, чтобы показать.

7. Продукт входного сигнала с изоляция оптопары для усиленная защита от помех, чтобы обеспечить стабильность.

3. Модуль Функция

Пользователи могут использовать ключ и выбрать следующие 18 виды функции в одном, вы можетеНабор и функция сохранения параметров, вы также можете просматривать параметров в настоящее время в зависимости от времени регулируется с помощью параметра не менее 0,1 секунд регулируемый точность лучше, чем 0,01 секунд, В отношении конкретной комплект инструкции по эксплуатации, может быть получена от поставщиков.

Советы: Функция, на возраст от 1 года до 8 лет запускается при включении питания самостоятельно, Функция al 9-18 лет необходимо высокий импульсный сигнал (высокая продолжительность короче, чем z0ms, один и тот же применяется в дальнейшем) срабатывает, чтобы начать.

Функция 1:

Синхронизации Палочки: после включения питания. Задержка T1 реле времени тянет, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейсы на уровень импульсного сигнала, повторите описанные выше функции,

Функция 2:

Синхронизации: при включении питания, реле задержки T1 время, реле, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейсы на высокий уровень импульсного сигнала, повторите описанные выше функции,

Функция 3:

Синхронизации времени, затем выключается: после реле мощности, чтобы не тянуть, время задержки T1 достигает реле тянуть, тянуть T2 реле после времени прибытия, время задержки T1 и T2 в 0,1 секунд-270 часов регулируется, CH1 интерфейсы на высокий уровень импульсного сигнала, повторите описанные выше функции,

Функция 4:

Синхронизации затем потяните: после включения питания, сразу же реле, реле времени задержки T1 поступление, реле после отключения время T2 приехать, время задержки T1 и T2 в 0,1 второй-270 час регулируемый, CH1 интерфейсы на высокий уровень импульсного сигнала, повторите описанные выше функции,

Функция 5:

Бесконечный синхронизации режим 1: после включения питания, реле, чтобы не тянуть, время задержки T1 достигает реле, реле после того, как тянуть время T2; Новое поступление, а затем повторите описанные выше, время задержки T1 и T2 при температуре не выше 0,1 второй-270 часов регулируется, CH1 интерфейсы на высокий уровень импульсного сигнала, Повторите описанные выше функции,

Функция 6:

Бесконечный синхронизации режим 2: после включения питания, сразу реле тянет, время задержки T1 достигает реле, отключения времени T2 прибывает реле, а затем повторите описанные выше, время задержки T1 и T2 в 0,1 секунд-270 часов регулируется, CH1 интерфейсы на высокий уровень импульсного сигнала, Повторите описанные выше функции,

Функция 7: пройденное расстояние

Конечное цикл режим синхронизации 1: на основе функции 6, увеличивает количество циклов, на этот раз между T1 и T2 в 0. 1 секунд-9999 секунд регулируемый, NX циклов регулируемый между 1-9999 раз, интерфейс для CH1 высокого уровня импульсного сигнала, эти функции он может чего вновь запускается,

Функция 8:

Конечное цикл режим синхронизации 2: на основе функции 6, увеличивает количество циклов, на этот раз между T1 и T2 в 0. 1 секунд-9999 секунды adjustahle, NX cycles adjustahle между 1-9999 раз, интерфейс для CH1 высокого уровня импульсного сигнала, эти функции может быть повторно начал,

Функция 9:

Реле блокировки режимы: CH1 интерфейсов для защиты от замыкания на землю высокого уровня импульсного сигнала, реле, чтобы снова дать высокий уровень импульсного сигнала реле отключен.

Функция 10:

Триггерный релейный режимы: CH1 интерфейсов для защиты от замыкания на землю высокое сигнальное реле, реле, высокая исчезают, реле отключен.

Функция 11:

Триггер синхронизации времени: после реле мощности не действует, CH1 интерфейсы на высокий уровень импульсного сигнала, задержка T1 реле времени тянет, T1 в adjustahle между 0. 1 секунд-270 часов, повторите CH1 интерфейсы на высокий уровень импульсного сигнала, повторите описанные выше функции,

Функция 12:

Время запуска: после реле мощности не действует с высоким коэффициентом уровень интерфейсов для CH1 импульсный сигнал реле, реле задержки времени T1, T1 между 0. 1 секунд-270 часов регулируется, повторить CH1 интерфейс с высоким уровнем импульсный сигнал, повторите описанные выше функции,

Функция 13:

Триггер синхронизации времени, а затем отсоедините: после реле питания не действует с высоким коэффициентом уровень интерфейсов для CH1 импульсный сигнал, время задержки T1 поступление реле тянуть, тянуть время T2 поступление реле, время задержки T1 и T2 между 0. 1 секунд-270 часов регулируется, повторите на высокий уровень импульсного сигнала CH1 интерфейсов, повторите описанные выше функции,

Функция 14:

Триггер время отключения, а затем потяните: после реле питания не действует, CH1 интерфейс на высокий уровень импульсного сигнала, сразу реле тянет, время задержки T1 поступление реле; отключения времени T2 поступление реле задержки времени между T1 и T2 0. 1 секунд-270 часов adjustahle, повторяют интерфейс на высокий уровень импульсного сигнала CH1, повторите описанные выше функции

Функция 15:

Бесконечные цикл режим синхронизации 1: после реле питания не действует, высокий уровень импульсного сигнала CH1 интерфейсов, время задержки T1 достигает реле тянуть, тянуть время T2 поступление реле выключено, А затем повторите описанные выше, расширением в тех случаях, когда время между T1 и T2 0. 1 секунд-270 часов adjustahle, повторяют интерфейс на высокий уровень импульсного сигнала CH1, эти функции он может перезапуска

Функция 16:

Бесконечный синхронизации режим 2: после реле мощности не действует, CH1 интерфейсы на высокий уровень импульсного сигнала, реле сразу тянуть, реле задержки времени T1 приехать, время задержки T2 поступление реле, а затем повторите описанные выше, время задержки между T1 и T2 0. 1 секунд-270 часов adjustahle, повторяют интерфейс на высокий уровень импульсного сигнала CH1, эти функции он может перезапуска

Функция 17:

Конечное цикл режим синхронизации 1: на основе функции 15, увеличивает количество циклов функции, на этот раз между T1 и T2 в 0. 1 секунд-9999 секунды adjustahle, NX cycles adjustahle hetween 1-9999 раз, повторять до CH1 интерфейс на высокий импульсный сигнал, вы можете перезагрузить выше функции,

Функция 18:

Конечное цикл режим синхронизации 2: на основе функции 16, увеличивает количество циклов функции, на этот раз между T1 и T2 в 0. 1 секунд-9999 секунды adjustahle, NX cycles adjustahle hetween 1-9999 раз, повторите CH1 интерфейс на высокий импульсный сигнал, вы можете перезагрузить выше функции,

4. Функция настройки

(1) нажмите и удерживайте кнопку установить, чтобы войти в выбора функций, дисплей P-0X (д х ш х в): l-l8) может нажмите кнопку SET, чтобы выбрать соответствующий функция и нажмите клавишу ввод для подтверждения.

(2) Пресс вверх/вниз, чтобы сложение и вычитание Tl времени, Пресс ввод для подтверждения.

(3) Пресс вверх/вниз, чтобы сложение и вычитание время T2, Пресс ввод для подтверждения.

(4) Пресс вверх/вниз, чтобы сложение и вычитание NX раз, Пресс ввод для подтверждения. Установка

В комплекте, пульт управления приступать к работе.

Мощность сохраняет настройки:В настоящее время Бег в состоянии, нажмите и удерживайте кнопку ввода ключа для закрывания и открывания на цифровом дисплее.

5. Интерфейс

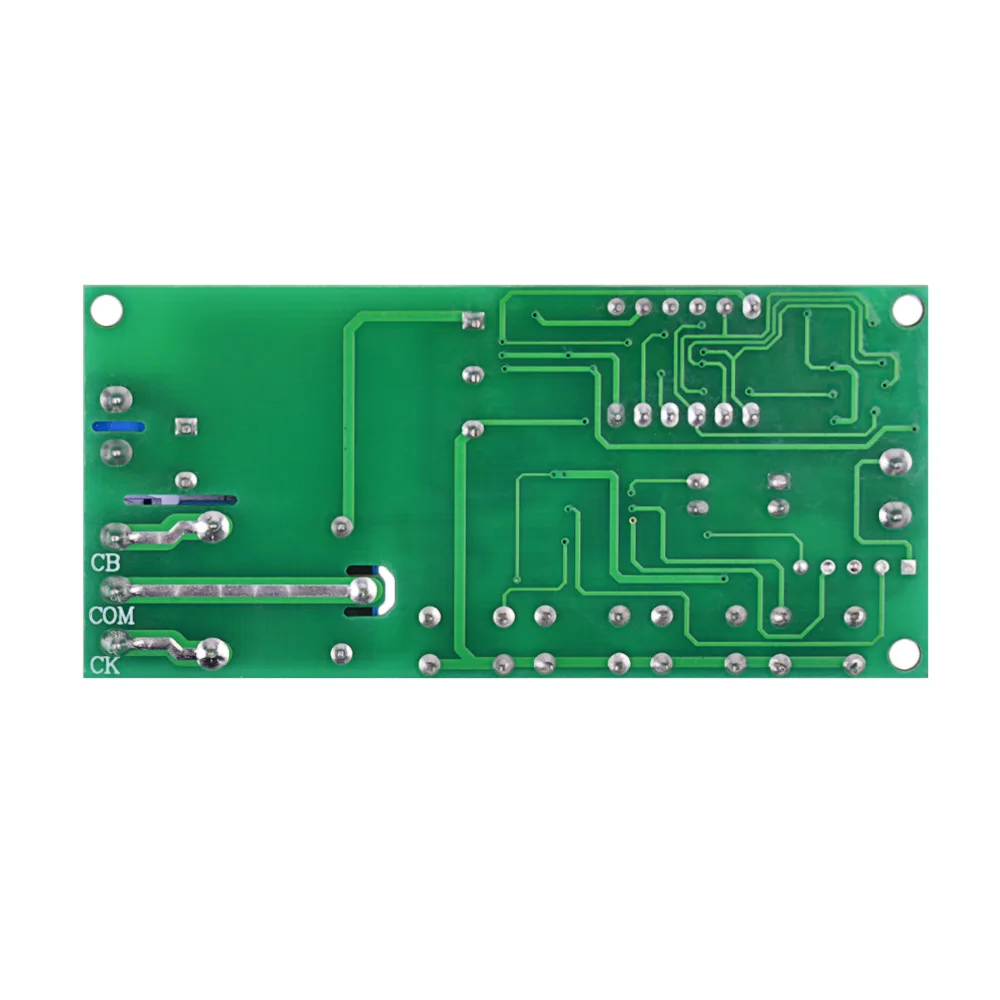

Релейные выходы: 3-х проводное интерфейс, все интерфейсы терминалы

1, CK: нормально разомкнутый реле интерфейса, реле перед свободных, реле после короткого с COM

2 COM: общий интерфейс реле

3 формата госта, сертификатом европейского соответствия, сертификатом от сертификационной: нормально замкнутое реле интерфейса пмж реле короткое замыкание перед и после того, как тянуть-свободных несущая способность: нормально открытый порт максимальная грузоподъемность: постоянный ток для детей, на возраст от 0 до 30v/l0A, AC 0-2500v/l0A NC порт максимальная грузоподъемность: DC 0-28v/l0A, переменный ток, 0-l25v/l0A

6. Посылка в комплекте

1x220v время задержки переключатель реле за запозданиевремени модуль
