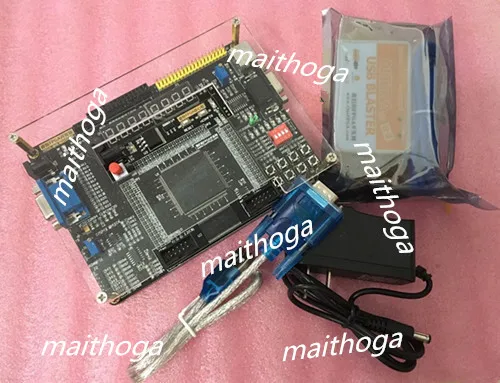

Altera EP2C8 FPGA Development Board

Характеристика

Состав: основная плата + периферийная версия, 2 состава печатной платы

Основной чип: серия Cyclone II EP2C8Q208C8N

Чип конфигурации: EPCS16 серийный чип, поддержка SOPC, NIOS Development

SDRAM (синхронное динамическое ОЗУ: 64 Мбит/с

AD конвертер чип: 8 бит серийный TLC549

DA чип конвертера: 4 канала 8 бит TLC5620

Работа: черная Сварка сопротивления, сварочный процесс, сварочный аппарат

Основная плата ресурсы

1 основной чип: ALTERA Cyclone II Серия EP2C8Q208C8N

2 встроенных EPCS16 серийный чип, Поддержка JTAG/AS mode

3 встроенных 50 МГц активных кристаллов, обеспечивают мастер-систему часов

4 с использованием высокомощного чипа управления питанием LDO 1085-3,3 В, максимальная поддержка 3A 3,3 В Выходное напряжение

5 используется для чипа регулятора напряжения 1117-1,2 в для обеспечения напряжения сердечника FPGA

6. Конструкция развязки, большое количество отделочных конденсаторов, PLL источник питания с помощью фильтра типа PI

7 обеспечивает двойной блок питания постоянного тока 5 В, удобное использование и использование с отдельной основной платой

8 красный индикатор питания и IN5819 высокоскоростной диод Шоттки, предотвращает питание обратно к мощности

9 A Кнопка сброса системы, также может использоваться в качестве кнопок ввода пользователя

10 Self переключатель кнопки блокировки

11 A сброс системы, как кнопка ввода пользователя

12 ключей конфигурации и конфигурации успеха лампы, для загрузки очень интуитивно понятный и удобный

13 предназначен для того, чтобы выделить ввода-вывода ресурсы, за исключением случаев, для всех ввода-вывода SDRAM (синхронное динамическое ОЗУ из без содержания свинца и 3 увеличенный срок интерфейс розетки, универсальный 2,54 мм расстояние

14 JTAG загрузите интерфейс для загрузки файла. SOF, быстро, обычно рекомендуется использовать этот интерфейс

15. Как загрузить интерфейс для загрузки файла is.POF, скорость медленнее, необходимо использовать процесс отверждения

Периферийное устройство Интерфейс доска ресурсов

Интерфейс DC5V и красный светодиодный индикатор питания

Встроенные 8 независимых кнопок, управляются клавишами, эксперименты на основе цифровой логики и т. Д.

Встроенный 8-битный светодиодный светильник-излучающий диод, светодиодный контроль, эксперименты на основе цифровой логики и т. д.

Встроенная 8-битная цифровая трубка, динамический или статический цифровой дисплей, эксперимент, измеритель частоты, секундомер и т. д.

Бортовой 4bit переключатель циферблата, переключатель управления и другие эксперименты

ЖК-дисплей 1602, ЖК-экран, эксперименты с отображением персонажа (не включая ЖК-дисплей)

ЖК 12864 ЖК-экран интерфейс, сделать китайский шрифт и характер дисплей эксперимент (не включая LCD)

Бортовой 1 дорожный зуммер, может делать звуковые и музыкальные эксперименты

Интерфейс PS2, эксперимент с клавиатурой PS/2

Интерфейс датчика температуры (не включая элемент датчика температуры), экспериментируйте с термометром

TLC549 AD конвертер, такой как измеритель напряжения

TLC5620 DA конвертер, DA выходной контроль эксперимента

RS232 Серийный порт Коммуникационный эксперимент

Интерфейс VGA 256 цветов, экспериментируйте с монитором

32,768 кГц ссылка осциллятор

TL431, как 2,5 V источника опорного напряжения источник

Регулируемый потенциометр, регулировка значения DA

I2C серийный EEPROMAT24C08, сделать IIC автобус эксперимент

PCF8563T часы реального времени
