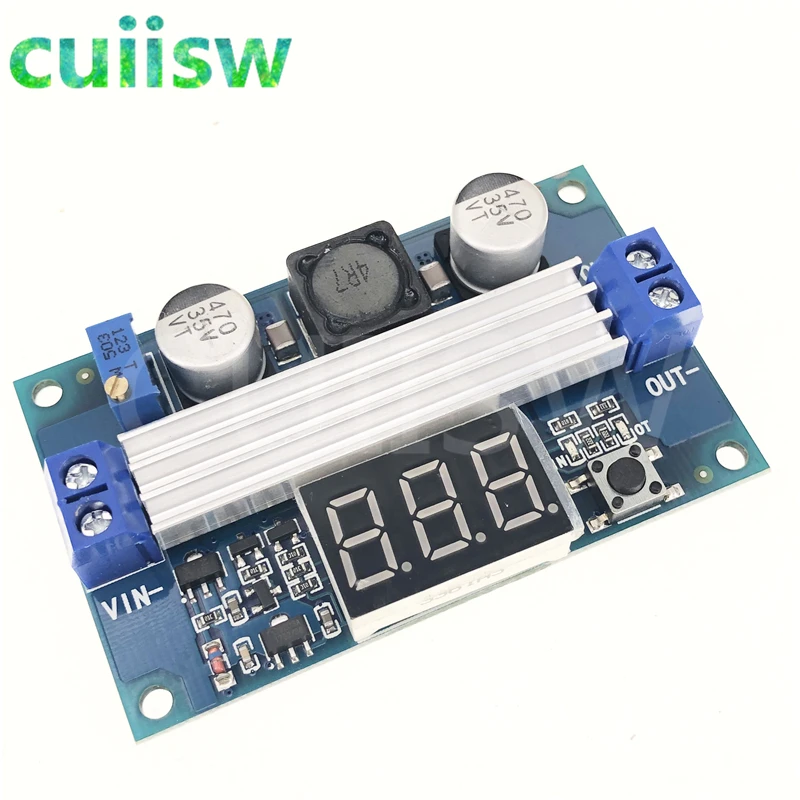

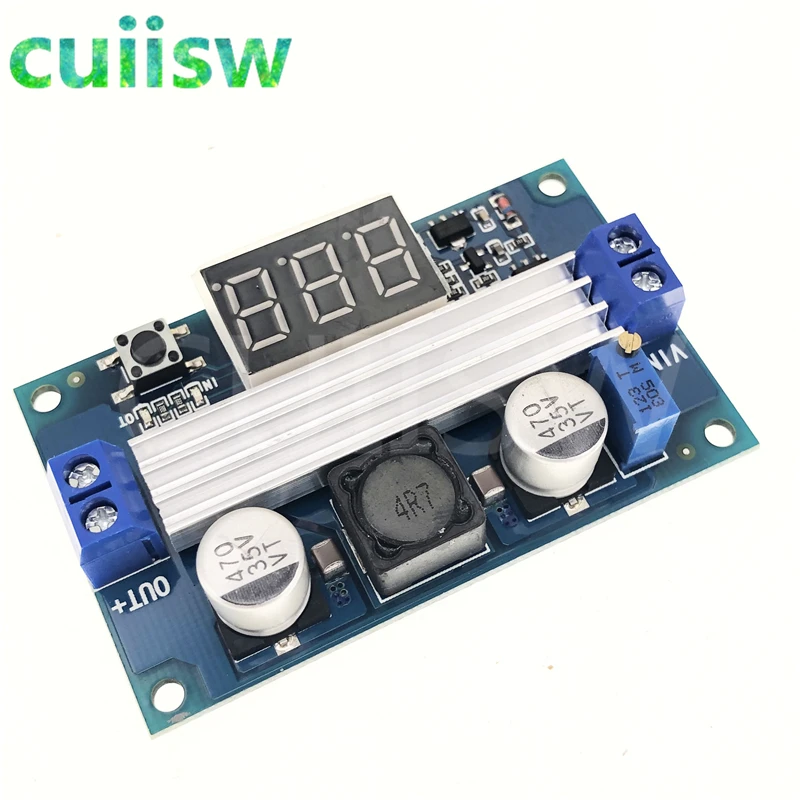

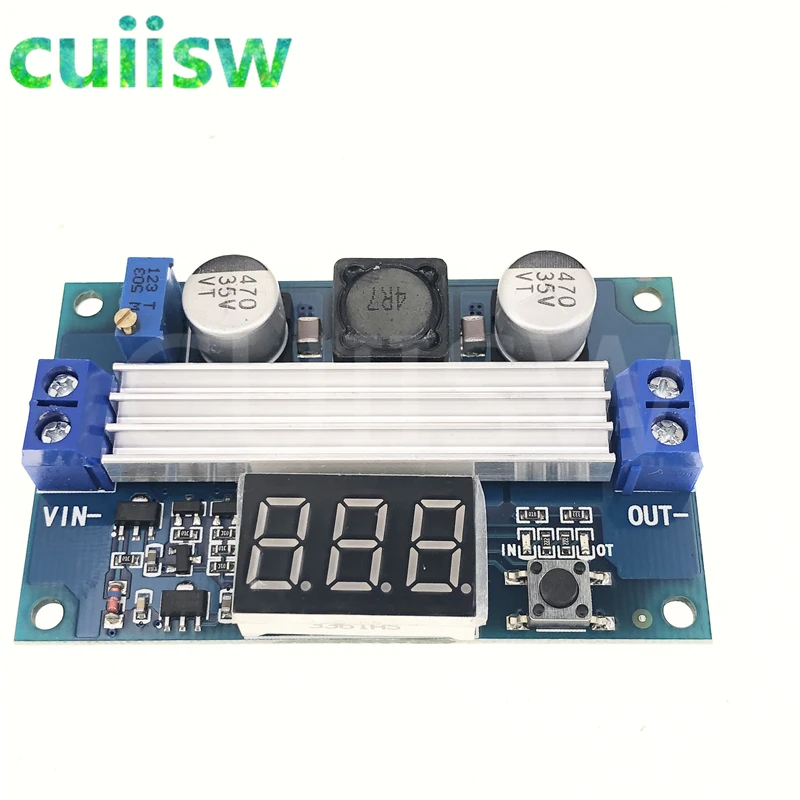

1 шт. DC LTC1871 Высокая мощность 100 Вт регулируемый выход 3 5 ~ 35 в цифровой дисплей

1 шт. DC LTC1871 Высокая мощность 100 Вт регулируемый выход 3 5 ~ 35 в цифровой дисплей

Описание товара

Модуль boost использует усовершенствованный микроконтроллер и контроллер boost в США, он устраняет необходимость в резисторе чувствительности тока, используя силовой mosfet на сопротивление, тем самым максимизируя эффективность, до 96.4%. Импортный высокомощный низкостойкий МОС транзистор, тяжелый ток и высокая эффективность schottky, более широкие и толстые следы PCB, является гарантией высокой мощности и низкой температуры. Когда входное и выходное напряжение больше 20 в, модуль до 128 Вт выходной мощности.

Особенности:

1. Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если питание отключено. (Бортовой светодиодный индикатор «IN» включен, значение входного напряжения в трубке nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3. Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточности вольтметра!

Метод калибровки вольтметра:

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1. Диапазон входного напряжения: 3 ~ 35 В постоянного тока (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2. Входной ток: 9A (макс.)

3. Диапазон изменения выходного напряжения: 3,5 ~ 35VDC (пожалуйста, чтобы гарантировать, что выходное напряжение выше на входное напряжение)

4. Выходной ток: 6А (макс.)

5. Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)

6. Эффективность преобразования: 96.4% (макс.)

7. Вольтметр Диапазон: от 4 до 40V, погрешность ± 0,1 V

8. Защита от короткого замыкания: Да (предельный ток 14A). (Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включить во-первых, И затем получить доступ к нагрузке).

9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

10. Д x Ш x В = 67*43*12 мм

Применение:

1. DIY Регулируемый источник питания, 5 В вход может быть выходным 5-35 В регулируемым.

2. Источник питания для вашего электронного оборудования. К примеру, 3,7 V литиевая boost на 5V для мобильных устройств; 7,4 V или 12V boost к ноутбуку источника питания to 19V.

3. Как источник питания транспортного средства для вашего ноутбука, КПК или различные цифровые продукты питания.
