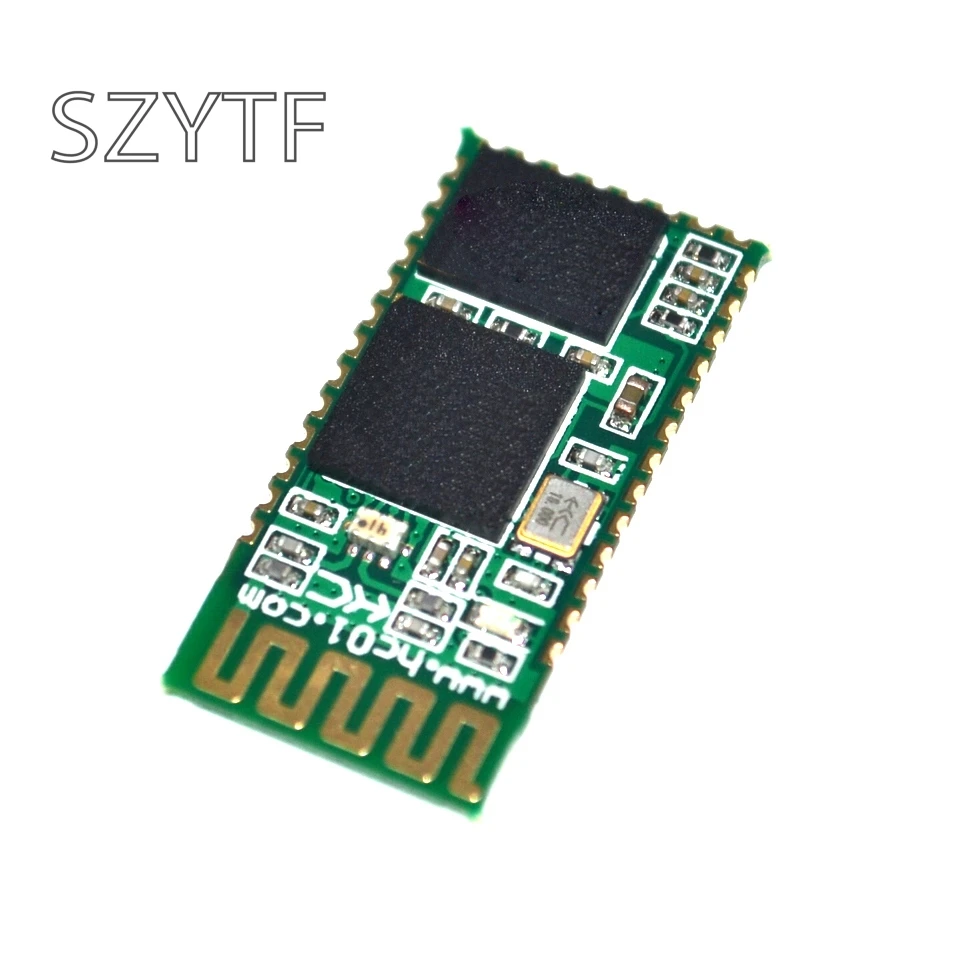

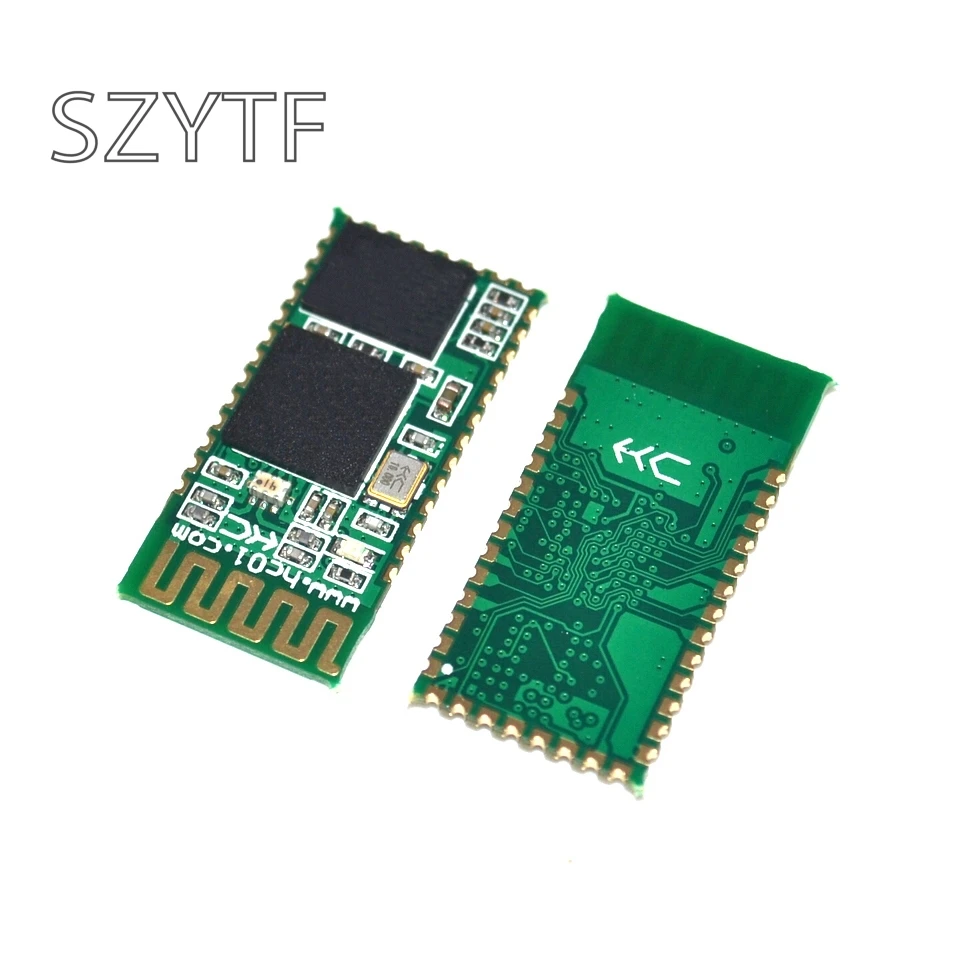

5 шт./лот HC 05 модуль последовательного адаптера Bluetooth из одной группы CSR 51

5 шт./лот HC 05 модуль последовательного адаптера Bluetooth из одной группы CSR 51

HC-06Основной, главный выключатель от встроенный модуль Bluetooth с последовательным подключением из имеющихся в наличии инструкции, инструкция, чем HC-05, простой в использовании.(Напряжение питания 3,3 V ~ 3,6 V)

Хост:Используется для того, чтобы найти от устройства, другие устройства могут не быть поиск. (С белыми пятнами Bluetooth модуль)

Slave:Оборудование использовано для поиска, вы не можете взять на себя ответственность за поиск других устройств.

После подключения мастер и раб эквивалентны использованию последовательной линии, на этот раз, независимо от мастера и раба, который является прозрачным режимом.

[Этот модуль может быть установлен на мастер или раб, master И slave пара могут взаимодействовать друг slave и от главной машины или хост

Не может общаться между функцией Bluetooth и компьютерами, мобильными телефонами и другими связями, по умолчанию является покупка раба]

[Обратите внимание: HC-05 и 06 от хост машина может быть сопряжен с друг к другу]

1, с использованием основного CSR Bluetooth чип, Bluetooth, V2.0 протокол стандартов.

2, напряжение питания модуля: 3,3 V ~ 3,6 V.

3, параметры по умолчанию: 9600 AUD, код сопряжения 1234, режим раба.

4, размер основного модуля: 27 мм x 13 мм x 2 мм.

5, рабочий ток:Сопряжение:30~40mAСвязь сопряжения не была завершена:2~8MaСвязь:8mA нет покоя.

6. Связь расстояние: открытые условия посылки до 10 м, при нормальных условиях эксплуатации окружающей среды около 8 м.

7, для gps-навигационной системы, системы считывания счетчиков, промышленные системы контроля горнодобывающей площадки,Ноутбук с Bluetooth компьютером, компьютером плюс bluetooth-адаптером, КПК и другими устройствами плавно.

8, вы можете обновить микроконтроллер STC беспроводной и загрузить программы.

Модули есть два способа ввода команды AT

1: перед питанием модуля (можно также), штифт установлен высоко (или выберите VCC), затем модуль включен. Светодиодный индикатор мигает медленно (2 S один раз), модуль в состоянии, скорость 38400 aud зафиксирована.

2: на модуль питания в тех случаях, когда основные средства ухода за кожей стоп низко посаженный (по предварительному заказу или GND), светодиодный вспышка (1 S дважды), затем положите ключ комплект обуви на высоком (по предварительному заказу или VCC), модуль будет вводить команды, но светодиодный флэш-накопитель все еще, в это время, как по умолчанию скорость передачи данных 9600 aud.

Передача данных компьютера и SCM

На следующем рисунке USB-TTL параметр рамка для Гуанчжоу-несущая рама недавно разработанный параметры HC-USB-P, Bluetooth продукции специально для HC мощные аргументы самолета. Клиенты могут использовать этот параметр для того, чтобы изменить рамку модуля параметры и тестирование, существенно облегчить клиентов, чтобы использовать в различных возникших проблем во время модуля Bluetooth.

Продукт Особенности:

1, светодиодный штырь показывает состояние подключения Bluetooth, выходной пульс не означает подключения Bluetooth, высокий выход означает, что Bluetooth подключен и открываются порты

2, напряжение питания 3,3 V, когда Непарные ток составляет около 30mA, после того, как пара около 8mA, абсолютного запрета на обратной мощности! Абсолютный принцип питания превышает 4,2 в!

3 уровня интерфейса 3,3 V, может быть напрямую подключены к различным SCM (51, AVR, PIC, ARM, MSP430 и т. д.), 5 В, микропроцессорная техникаЛучший резистор серии 1 K с модулем сноваПрямое соединение не может проходить без MAX232 MAX232!

4, открытый на эффективное расстояние 10 метров, более 10 метров возможны, но не делайте этого, чтобы обеспечить качество расстояния соединения

5, после пары, когда полнодуплексный последовательный порт для использования, без необходимости знать какой-либо протокол Bluetooth, но только поддерживает 8 бит данных, 1 стоп-бит, нет четности, формат связи,, которая является наиболее распространенным формы связи, не поддерживает другие форматы.

6. Настройте bluetooth-соединение в тех случаях, когда не поддерживает установку скорость передачи данных по Bluetooth, имя команды, пароль сопряжения, пониженного энергопотребления сохранить настройки параметров. После подключения Bluetooth автоматически переключается в прозрачный режим

7, малый размер (2,7 см * 1,3 см), заводской чип производства, гарантия качества патч.

ПК, Bluetooth, большинство телефоны с Bluetooth, персональных цифровых помощников, Оборудование для psp и других интеллигентая (ый) терминал 8, перейдите по ссылке из машины, с функцией с целым рядом с поддержкой Bluetooth Сопряжение между рабов не может быть сопряжен

НаНабор инструкций

HC-05Встроенный модуль Bluetooth с последовательным подключением (здесь и далее упоминается как модули) имеет два режима работы: ответ команд работыРежим и автоматический режим подключения, в автоматическом режиме подключения модуль можно делить на основной (Мастер), Из (Slave)И обратной связи (Обратной связи) Три рабочих функций. Когда модуль автоматически подключен к режиму работы автоматически в соответствии с предварительной установкойСпособ передачи данных; Когда модуль находится в режиме командной реакции, может выполнить все следующиеНаКоманда, пользователь можетОтправка в различные модулиНаКоманда, Управляйте параметрами набора модуля или отпустите команды управления. Управляя внешний модульный шпильки(PIO11) Входной уровень можно достичь состояния модуля динамического преобразования.

Модуль последовательного порта Pin используется для определения:

1,PIO8СоединениеСветодиодныйС указанием статуса модуля, после того, как модуль питания вспышки различных стран в разные сроки.

2,PIO9СоединениеСветодиодныйУказывая на успешный модуль подключения, подключение последовательного порта Bluetooth после удачного совпадения,СветодиодныйДлинная яркость.

3,PIO11Государство модуль автоматического включения света футов высотой-\ U003e наУправление откликом, низкий или плавающий-\ U003eBluetooth обычной работыДля государства.

4На модуле с перезагрузочной схемой, перепитание для завершения сброса.

Установка на основе процедуры модуля:

1,PIO11 былаУстановите высокий, затем модуль питания.

2, После модуля питания вНаКоманда статус ответа.

3Гипертерминал или другой последовательный инструмент, установите скорость aud38400Скорость передачи информации в8Биты, стоп-Биты1Биты, без паритета,Отсутствует контроль процесса.

4, Серийный, отправьте персонажей\ "AT + ROLE = 1 \ r \ n \"Успешное возвращение\ "OK \ r \ n \", В том числе\ R \ nКарета обратная линия подачи.

5,PIOУстановите низкую, повторную мощность, модуль на основе модуля, автоматический поиск от модуля для установки соединения.
