С корпусом 2CH RS485 Реле DC 12V Переключатель платы Modbus POLL AT command PLC для PTZ камеры

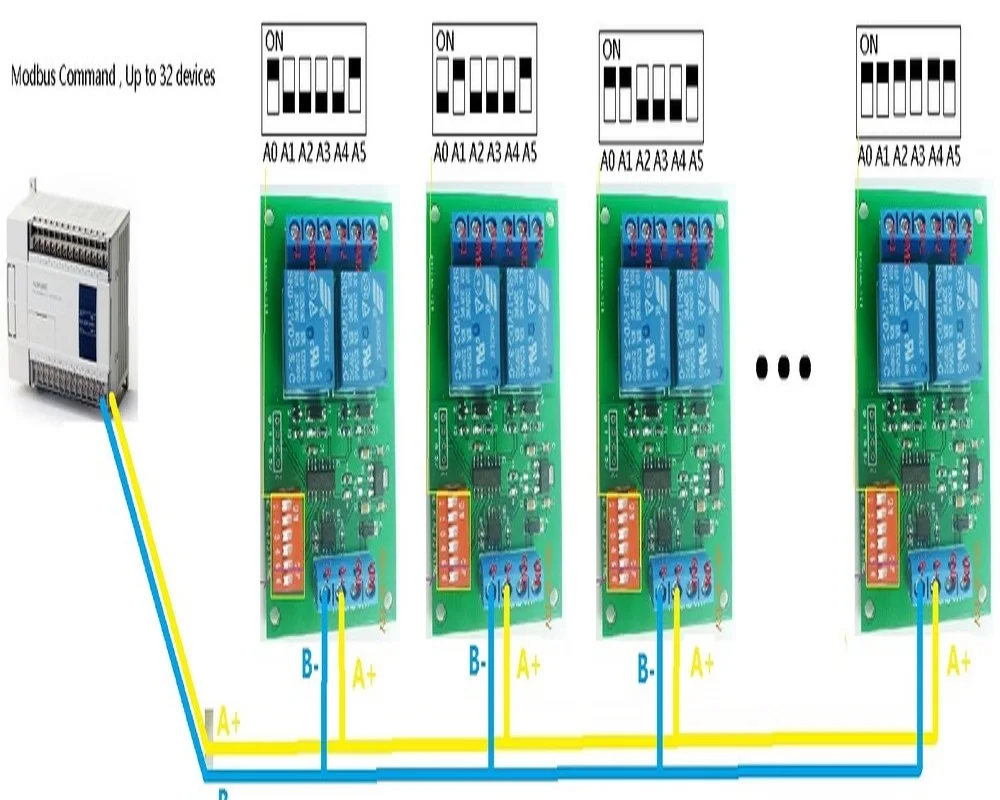

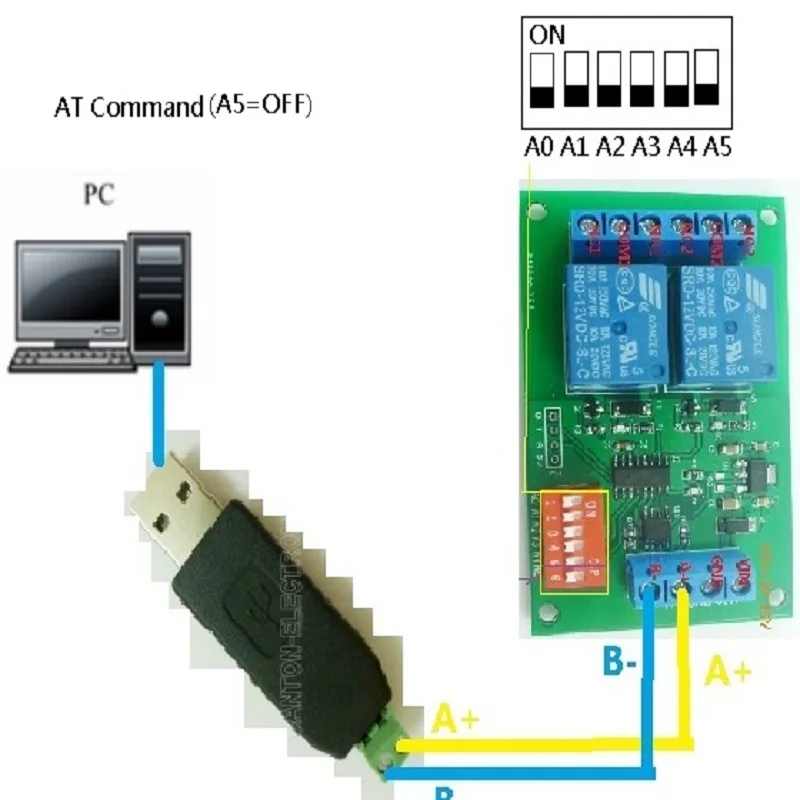

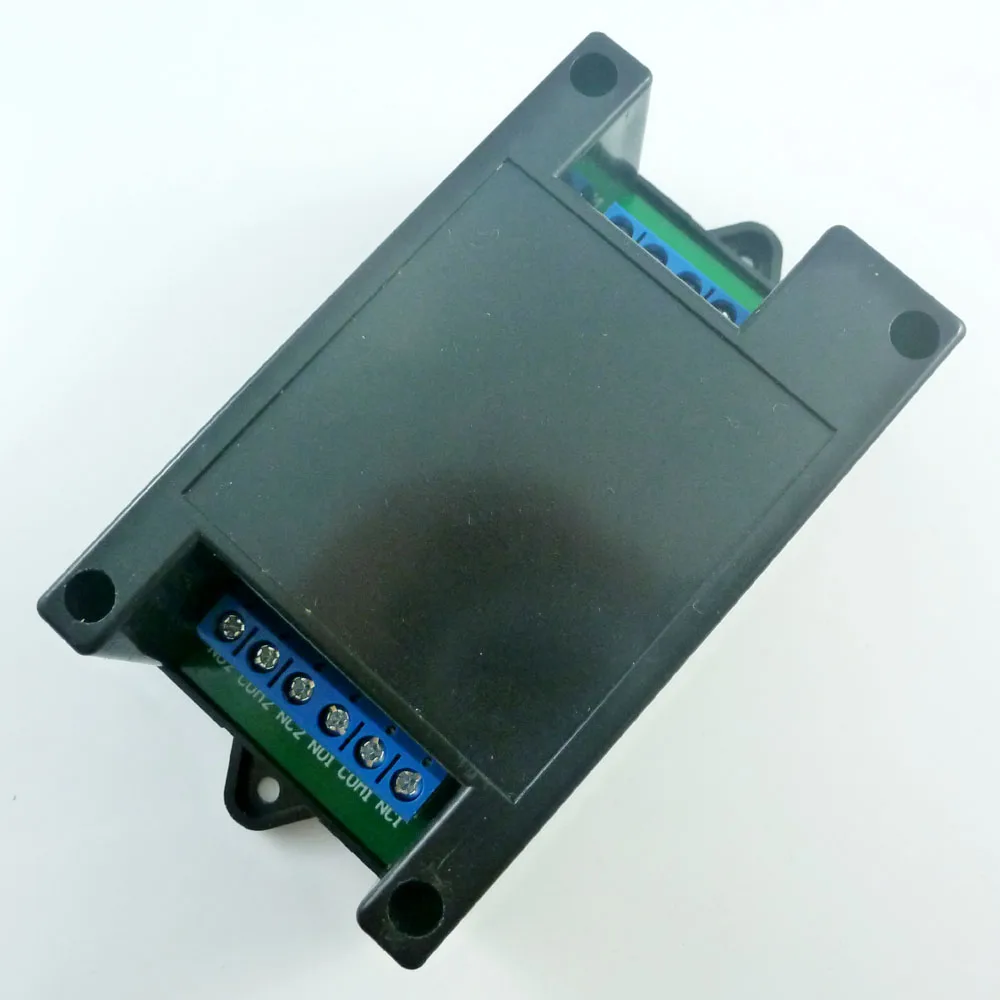

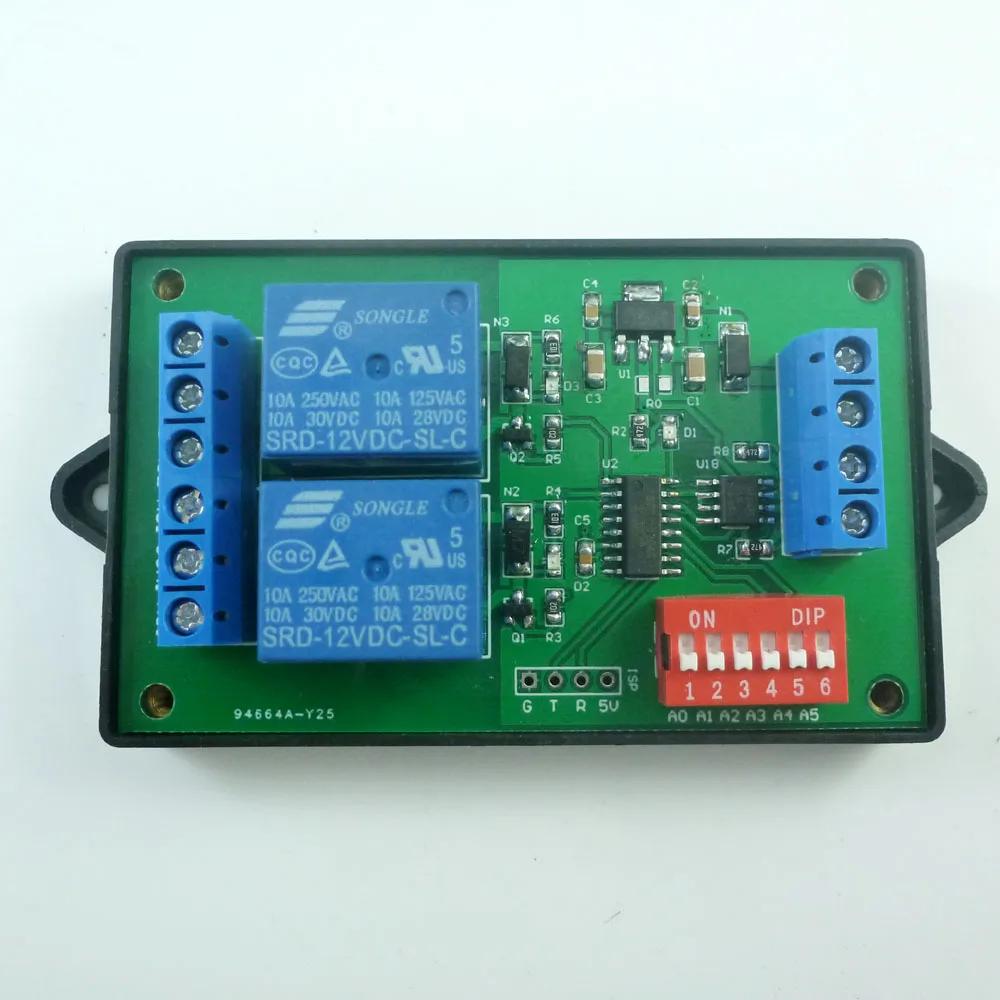

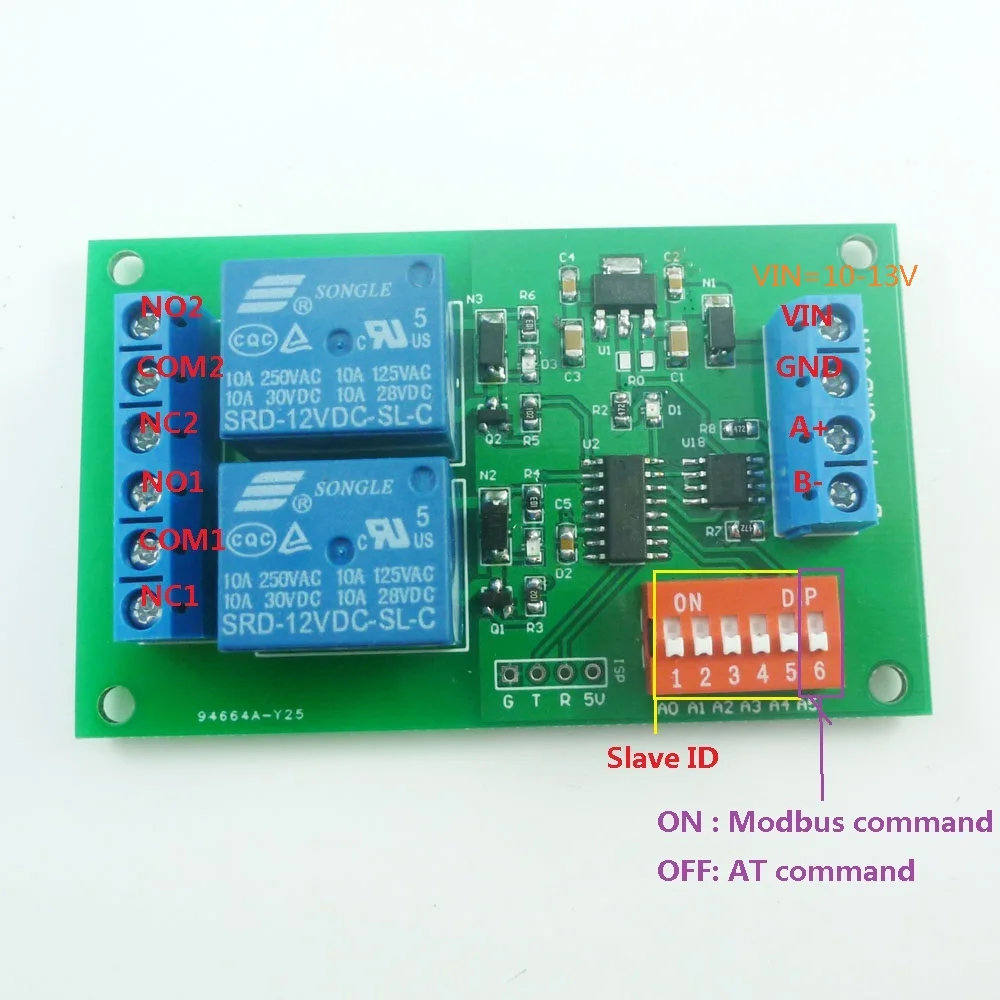

    Название продукта: С корпусом 2CH RS485 Реле DC 12V Переключатель платы Modbus POLL AT command PLC для PTZ камеры электрические двери водяные насосы светодиодный мотор       Посылка: 1 xDC 12V 2Ch RS485 Modbus AT command релейная плата (с корпусом)     Описание:   1: источник питания постоянного тока 12 В (диапазон напряжения 9-13 в, версия 5 В может быть настроена)   2: ток в режиме ожидания (все реле закрыты) 7-8 мА, 1 реле открыть 40 мА, 2 реле открыть 73ма   3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" интерлок "" задержка "6 команд   4: два режима управления инструкциями: команда AT и команда MODBUS   5: по команде AT максимальная задержка составляет 9999 секунд Под командой MODBUS максимальная задержка составляет 255 секунд   6 AT команды могут быть сделаны последовательный гипертерминал (серийный помощник) вход; Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным помощником) или входом «Modbus Poll»;   7 в режиме команды MODBUS, он может поддерживать до 32 устройств параллельно   8 Размер: 79*47,5*19,5 мм (без корпуса), 81*50*32 мм (включая корпус) ;   9 Вес: 40 г (без корпуса), 72 г (включая корпус) ;    10 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC   Новая версия добавляет команду состояния чтения (команда 03) Руководство по эксплуатации, пожалуйста, спросите нас после покупки     Применение:   Автоматизированный промышленный ПЛК Умный дом, домашняя Автоматизация, умный дом; Система идентификации; Двигатель FW & BW   Типичные приложения:   1 в командном режиме (A5 = OFF), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд

2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса

Схема проводки:

1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование DC 12V

      2 постоянного тока 12В мотор Реверсивный контроль, схема проводки ниже. «Нагрузка» может быть вентилятором, двигателями, насосами и другим оборудованием DC 12V         3 DC 1-48V или AC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование

4 DC 1-48V или AC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока

    Тестовое программное обеспечение (мы предлагаем демонстрационное видео): Серийный гипертерминал:   Modbus Poll:
