I. Обзор:
TES200-это Цифровой Интегрированный тестер, прежде всего для тестирования 74 серий и 40 серий интегрированного цифрового, вы можете протестировать более 200 видов интеграции.
Прост в использовании,Логический интегрированный тест также может определить, какой логический ворот плохой. Выбирая ключ операции тест интеграции.

Во-вторых, применение продукта:
Тестирование цифровой интеграции;

В-третьих, технические параметры:
№. Единица измерения товара
1 рабочее напряжение 7 ~ 12 В постоянного тока
2 рабочих тока <30 мА
3 Рабочая температура-40 ~ 65 градусов Цельсия
4 Температура хранения-40 ~ 65 градусов Цельсия
5 размеров 70*45*40 мм Длина X Ширина X высота

В-четвертых, Спецификация интерфейса и соответствующие операции
JK1 интерфейс питания (головка D13 постоянного тока): положительный с уважением. Напряжение питания (7 ~ 12 В) Источник питания постоянного тока.

SW1 выключатель питания
ВКЛ: режим включения.
Выключение: выключение питания.

V. Описание ключа
Режим: Выберите тип интеграции. (74 серии или 40 серий)
Вверх: выбор интегрированной модели.
Вниз: Выберите следующую интегрированную Модель.
Тест: тест выбранной модели интеграции.

Примечание: При установке тест интеграции выровнен вниз.

74 серии
7400, 7401, 7402, 7403, 7404, 7405, 7406, 7407, 7408, 7409
7410, 7411, 7412, 7413, 7414, 7415, 7416, 7417, 7418, 7419
7420, 7421, 7422, 7424, 7425, 7426, 7427, 7428, 7430, 7432
7433, 7434, 7435, 7436, 7437, 7438, 7439, 7440, 7442, 7443
7444, 7445, 7446, 7447, 7448, 7454, 7464, 7470, 7472, 7473
7474, 7475, 7476, 7477, 7478, 7480, 7482, 7483, 7485, 7486
7487, 7489, 7494, 7495, 7496, 74101, 74102, 74103, 74107, 74108
74109, 74112, 74113, 74125, 74126, 74128, 74130, 74132, 74133, 74134
74135, 74136, 74137, 74138, 74139, 74140, 74145, 74147, 74148, 74151
74152, 74153, 74155, 74156, 74157, 74158, 74160, 74161, 74163, 74164
74165, 74166, 74171, 74173, 74174, 74175, 74176, 74177, 74180, 74182
74190, 74191, 74192, 74193, 74194, 74195, 74197, 74242, 74243, 74247
74248, 74249, 74251, 74253, 74256, 74257, 74258, 74259, 74260, 74266
74279, 74280, 74283, 74290, 74293, 74295, 74298, 74350, 74352, 74353
74365, 74366, 74367, 74368, 74375, 74378, 74379, 74390, 74393, 74395
74425, 74426, 74445, 74447, 74490, 74595, 74670

40, 45 серия
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162, CD40174, CD40175, CD40192, CD40193,

Тестовое изображение

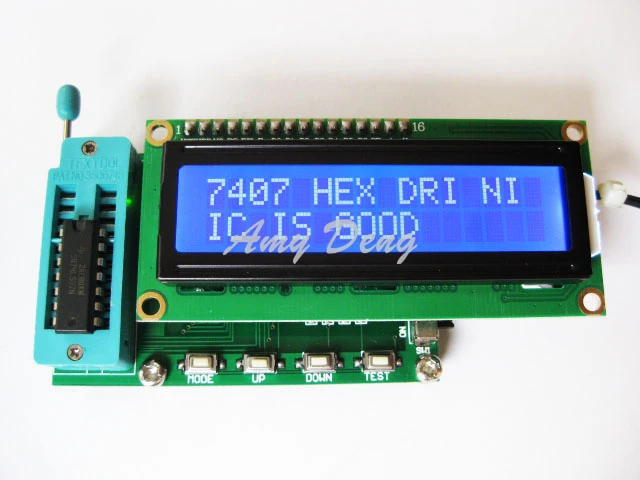

7407

CD4053

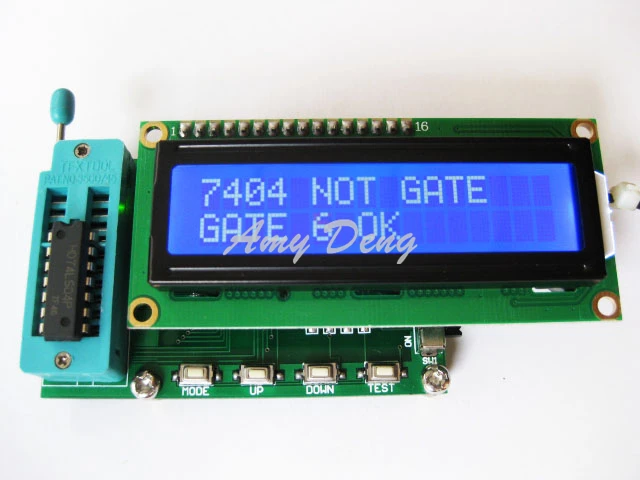

7404
