Таблица ESR миллиом

I. Обзор:

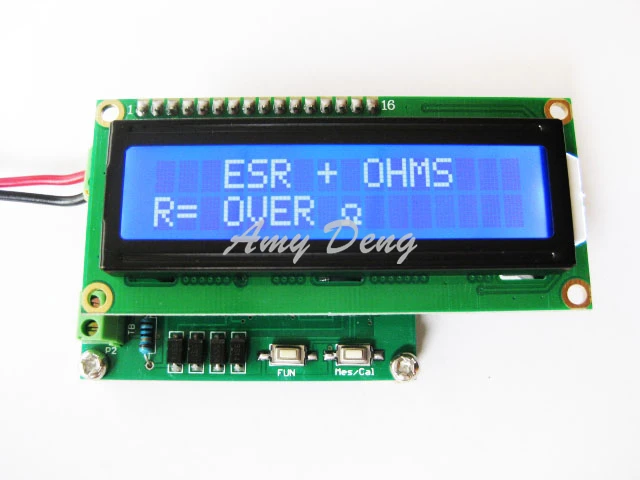

HR200-это небольшой миллиом ESR, можно измерить значения электролитического конденсатора ESR, но также измерить таблицу сопротивления миллиом для использования, простой в использовании.


Во-вторых, применение продукта:
Измерительный электролитический конденсатор ESR;
Измерьте значение сопротивления;

В-третьих, технические параметры:
№. Единица измерения товара
1 Диапазон измерения сопротивления 0,001 ~ 150 Ω
2 частоты измерения 100 K Гц
3 измерительная частота 1 mΩ
4 рабочее напряжение 7 ~ 12 В постоянного тока
5 рабочий ток <50 мА
6 Рабочая температура-40 ~ 65 градусов Цельсия
7 Температура хранения-40 ~ 65 градусов Цельсия
8 размеров 57*45*20 мм Длина X Ширина X высота

Примечание: дисплей имеет подсветку, стандартные интерфейсы LCD1602.

В-четвертых, Спецификация интерфейса и соответствующие операции
Разъем P4 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания

Разъем P2 (измерение)
TA: контактный измерительный элемент.
ТБ: контактный измерительный элемент.

В-четвертых, описание ключа
Mes/Cal: калибровка (линия измерения калибровки коротка)
Веселье: не используется;

ESR-полезный стол для технического обслуживания

1. Различать хорошие и плохие электролитические конденсаторы, определить с высокой точностью
Производительность конденсатора ESR зависит от параметров дефектов. Независимо от того, протекает ли электролитический конденсатор, сухие часто задаваемые вопросы или потеря электролита от активности этих скрытых проблем может быть обнаружена конденсатором ESR meter out. Применение иностранного производителя: вы можете узнать, что у более 95% есть проблемы с электролитическими конденсаторами. Он не сказал 100%, потому что конденсатор ESR meter (неспециальный дизайн) не может быть обнаружен емкость существует между двумя контактами неисправностей короткого замыкания. К счастью, вероятность возникновения такого короткого замыкания емкости намного ниже, чем вероятность выхода из строя самого конденсатора. Даже если короткое замыкание или емкость устройства появляются параллельно с внешними проявлениями неисправности короткого замыкания, схема будет очень очевидна легко быть проверена из обычного мультиметра, например, напряжение, сопротивление постоянного тока через конденсатор намного ниже, чем обычно.

2. Онлайн-измерения без удаления элемента, значительно повышают эффективность обнаружения
«Онлайн-измерение» означает, что элемент детектора не удаляется из печатной платы устройства, когда он не заряжен. Многие люди знают, что обычные диоды, транзисторы, резисторы и другие дискретные компоненты могут быть обнаружены с помощью мультиметра онлайн, чтобы узнать, что уровень успеха дефектных элементов также высок. Емкость, но это не из-за необходимости вождения сигнала переменного тока, мультиметр ничего не может сделать. Поскольку электронные устройства обычно используют электролитические конденсаторы, некоторые устройства используют даже более ста. Удобство, вызванное онлайн-измерением, делает обслуживание способным спокойно справиться с значительно уменьшением рабочей нагрузки, что чрезвычайно важно.

3. Малый размер, легкий вес, низкое энергопотребление, легко носить с собой, простой в использовании и гибкий
Измеритель емкости ESR может быть изготовлен из портативного аккумулятора, включите выключатель питания можно использовать без сложных настроек. Хотя LCR мостовой стол с функциональностью конденсатора ESR, но низкая внутренняя цена на высокочастотный LCR мост, самая высокая цена 1 кГц имеет только более тысячи долларов, так что наличные энтузиасты запрещают. Мосты LCR в основном являются настольными машинами, громоздкими, тяжелыми и нуждаются в внешней сети для работы, перетаскивая хвост, когда люди чувствуют, что везде неудобно использовать. Ручной уровень LCR мостика обычно фиксируется типичным значением 0,3 Vrms (ie 848 mVpp). Такой уровень достиг большого значения проводимости полупроводникового устройства, в результате чего частичные результаты онлайн-измерения становятся ненадежными.

В последнее время некоторые клиенты часто задают эти вопросы, объясняя:

Вопрос: этоHR200Таблица измеряет ЕмкостьESRЗначение, он не может измерить емкость?

HR200Это специальный измеритель емкости ESR, значения не могут быть измерены емкостью.

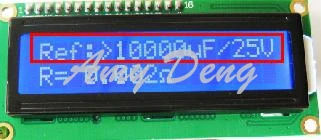

Следующая схема LCD1602 отображает следующую линию на дисплее букв МкФ ", это значение не Измеряется емкость значение, это значение просто ссылка. Для получения подробной информации, пожалуйста, КонтролируйтеESR конденсатор-Таблица сопротивления.

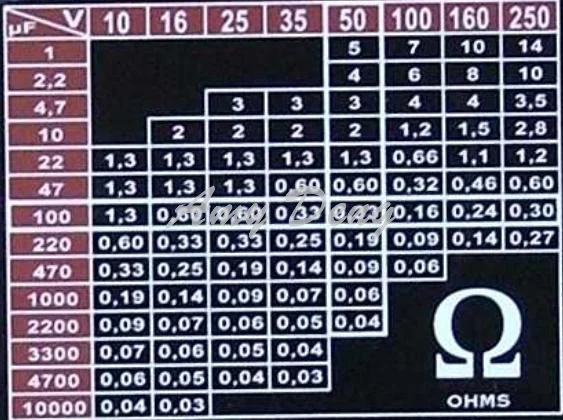

Эталонная Таблица сопротивления конденсатора ESR:

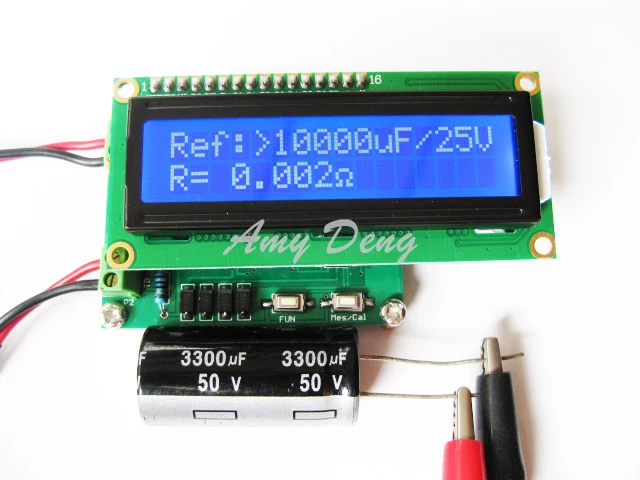

Измерительная емкость 16 V 1000 UF

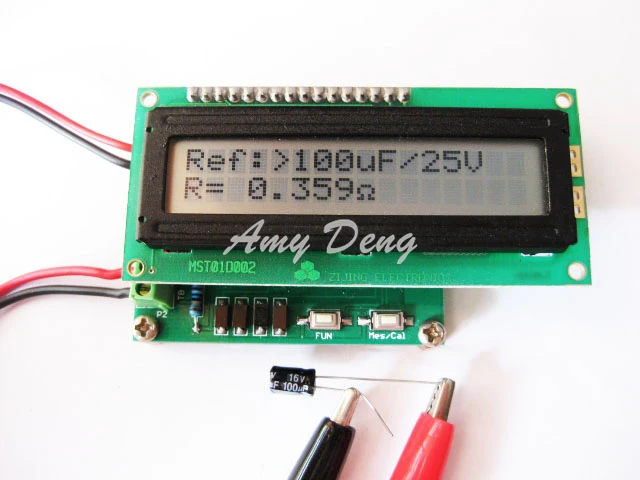

Измерительная емкость 16 V 100 UF

Измерительное сопротивление 10R

Чувствительный резистор 0.1R

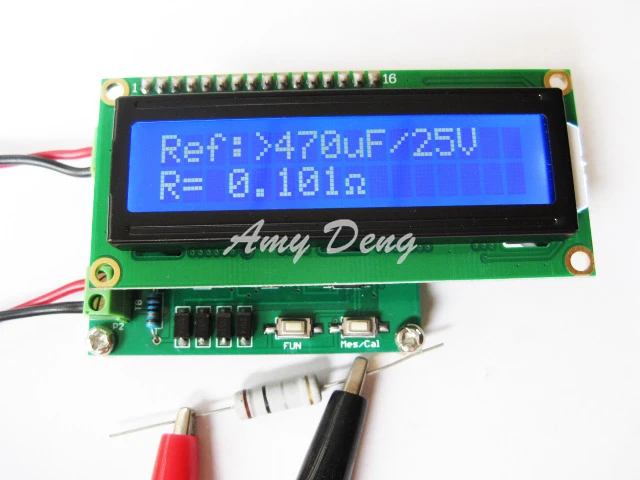

Измерительное сопротивление 0.22R

Измерительное сопротивление 22R
