DDS FM генератор сигналов 78 ~ 108 МГц

I. Обзор: материнская плата
HM370-это небольшой генератор сигналов, который генерирует сигнал 78 ~ 108 МГц. Он также может генерировать частоту 100 кГц и импульсный сигнал переменного цикла.

Модуль прост в использовании, входные Частотные данные по ключевой операции, выходная частота обновления немедленно.

Во-вторых, применение продукта:
Генератор сигналов;
Инструмент для калибровки;
Двигатель постоянного тока;

В-третьих, технические параметры:
№. Единица измерения товара
Диапазон импульсного сигнала 1 ~ 100000 Гц-1-99% импульсный сигнал рабочего цикла
2. Диапазон импульсного цикла от 1 до 99%
3 5 в постоянного тока амплитуда импульсного сигнала максимальная амплитуда 5.0Vp (амплитуда постоянного выхода)
4 частоты FM сигнала 78 ~ 108 МГц
5 FM сигналаШирина 100MV
6 рабочее напряжение 7 ~ 12 В постоянного тока
7 рабочий ток <50 мА
8 Рабочая температура-40 ~ 65 градусов Цельсия
9 Температура хранения-40 ~ 65 градусов Цельсия
10 Размер 57*45*20 мм Длина X Ширина X высота

В-четвертых, Спецификация интерфейса и соответствующие операции
Разъем P4 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания

Интерфейс P3 (выходной сигнал)

FM: выход fm-сигнала.
ШИМ: импульсный сигнал на выходе.
GND: источник питания отрицательный.

Четвертый, ключевое Описание
Забавно: Выберите настройки для управления битовыми данными.
В комплекте: предыдущий.
По ссылке: дальше.
Слева: от plus key.
Длина: от минус ключа.

Бег изображение:

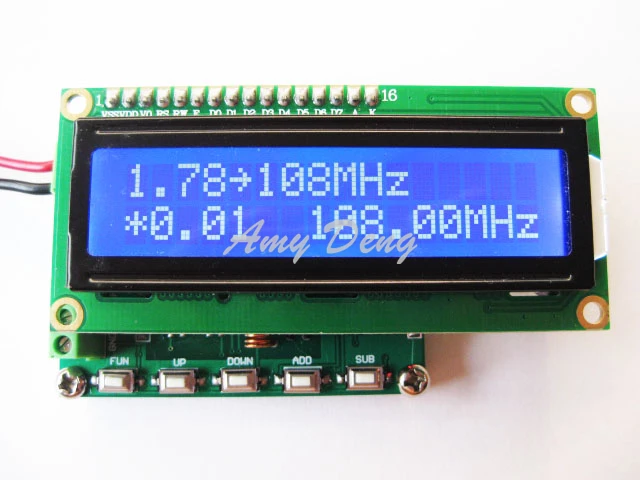

Настройка FMСигнал схема:

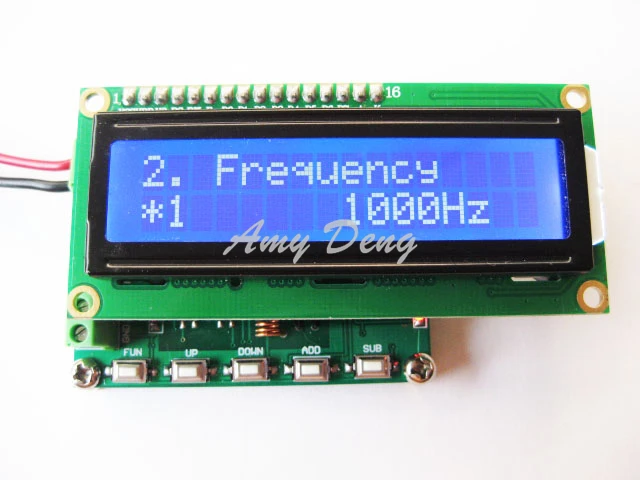

Настройки частоты рисунок

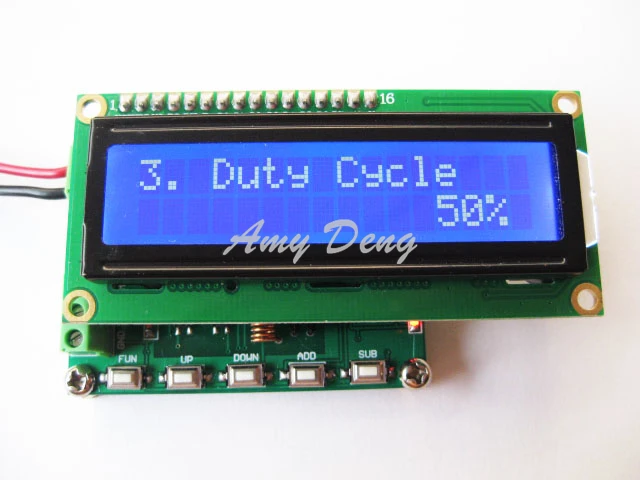

Настройка схемы рабочего цикла:
