Двухтоновый многочастотный DTMF модуль декодирования и кодирования сигнала

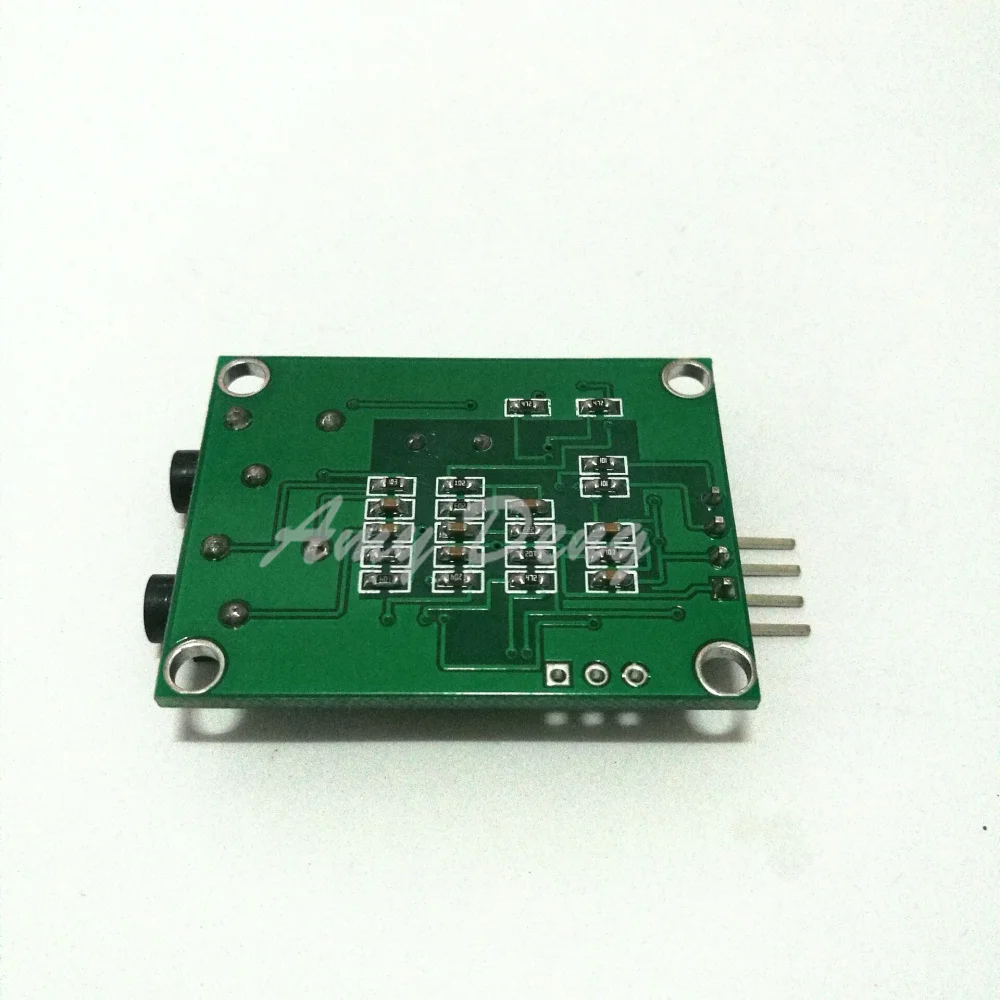

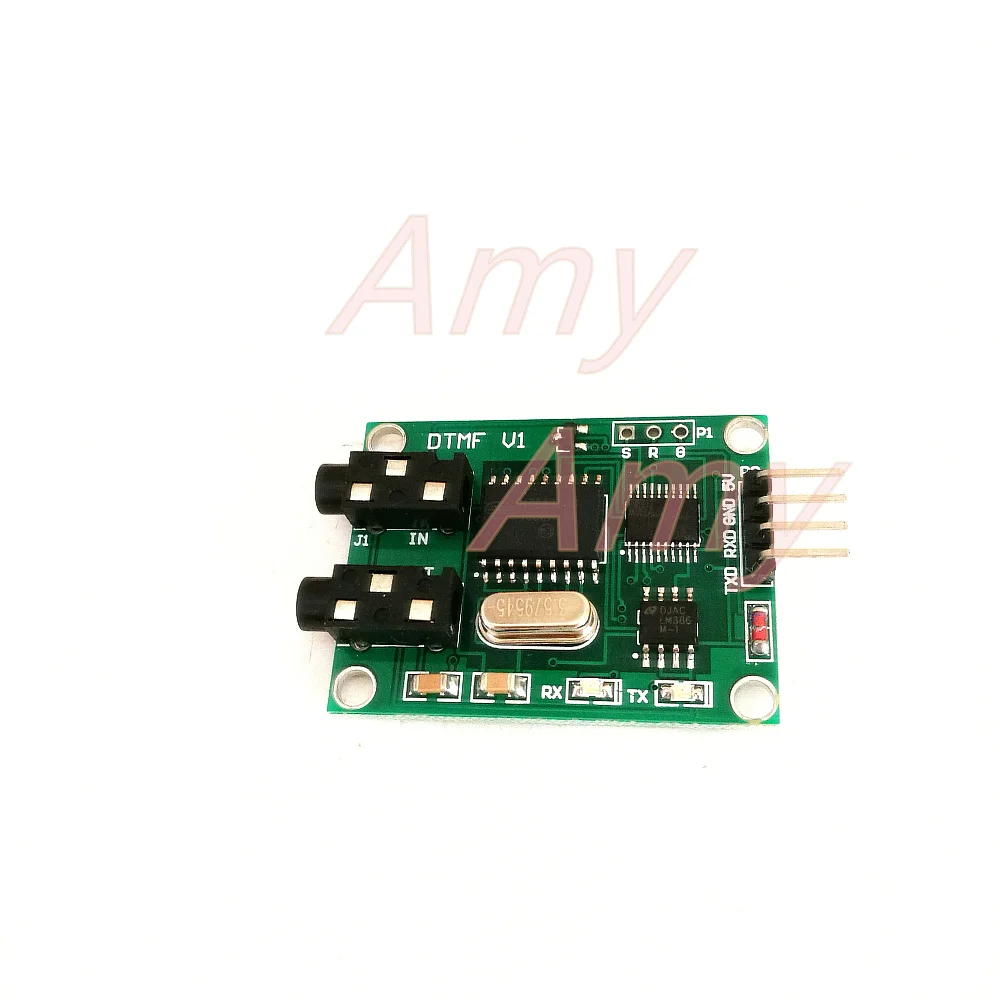

I. Обзор: материнская плата

DTMF V1Речь идет о двухтональная алгоритм многочастотного декодирования модуль кодирования.

Волосы код процесса:Вход через последовательный портASCIIКод преобразуется в модуль получает двухтоновый многочастотный код, а затем преобразуется в звуковой сигнал3,5 ммАудиоинтерфейс вопрос.

Близкий код процесса: С3,5 ммАудио интерфейс к полученным звуковым сигналам в двухтоновый многочастотный код, затем кASCIIВыдается через серийный код.

Этот модуль может использоваться для ввода и вывода аудио кабеля, подключенного вместе, отправки данных и получения данных одновременно, один раз для получения последовательного модуля30Проблема задержки данных.

Во-вторых, применения:

Удаленное устройство управления;

Двухтональное многочастотное декодирование кода;

Двухтональное многочастотное кодирование;

В-третьих, технические параметры:

Нет.

Проект

Параметры

Блок

Обратите внимание

1

Операционной Напряжение

5

Постоянный ток

2

Рабочий ток

<10

MA

3

Рабочая температура

-40 ~65

Градусами Цельсия

4

Температура хранения

-40 ~65

Градусами Цельсия

5

Размеры

40*30*10

Мм

ДлинныйXШиринаXВысокая

4. Особенности: (1) получение и передача данных через последовательный порт.
(2) Может использоваться для ввода и вывода аудио кабеля, подключенного вместе, одновременно отправлять данные и получать данные.
(3) модуль может ждать получения серийных данных 30.
(4) данные в реальном времени получены через последовательный порт для отправки.

5 дисков: формат связи последовательного порта: 9600 бод, без паритета, 8 данных, 1 остановка

6. Применение: Двухтональное декодирование и кодирование сигнала; Устройство дистанционного управления.

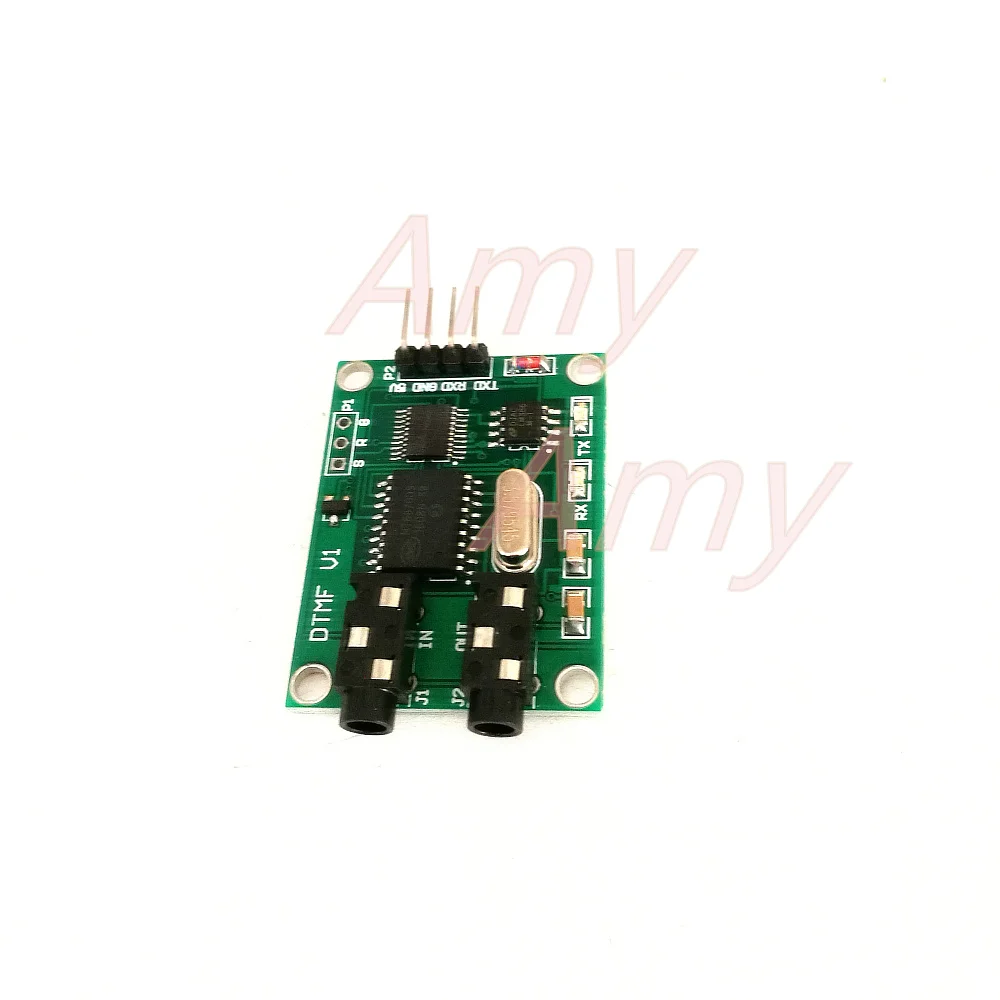

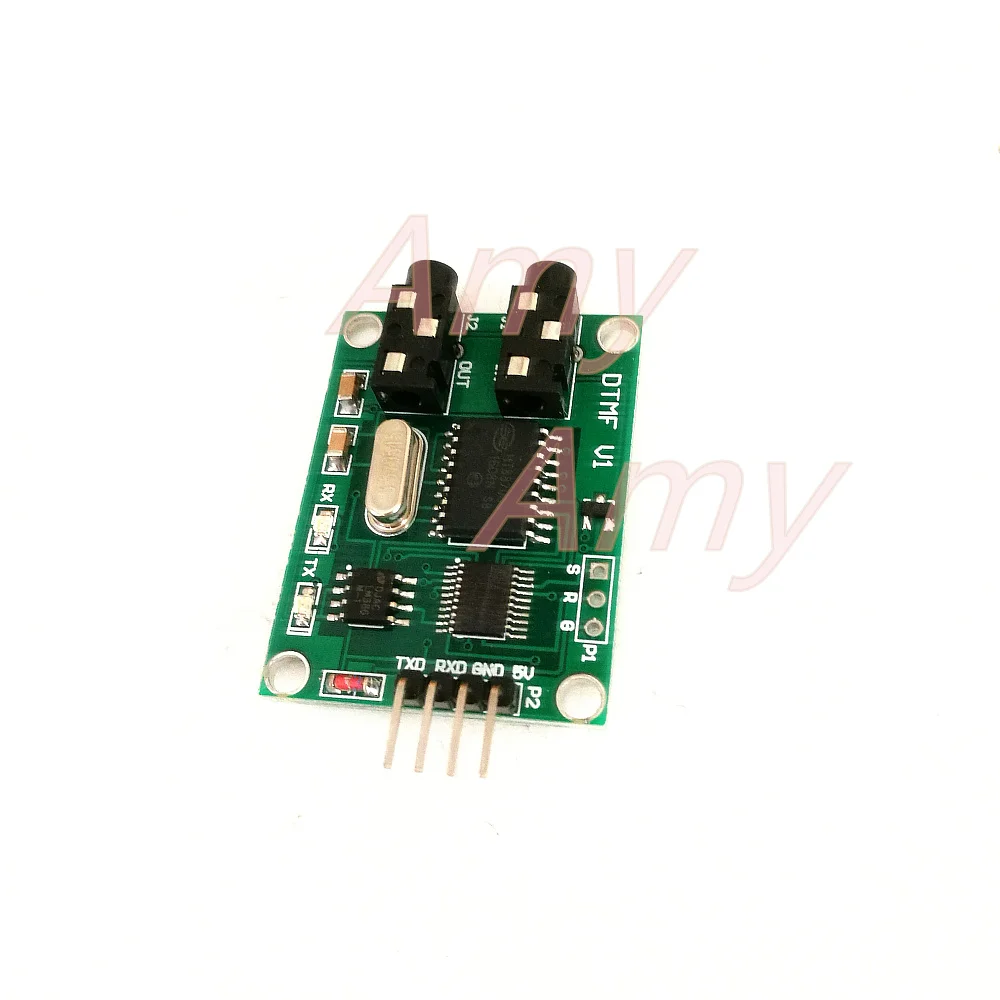

7. Интерфейс модуля:

(1) интерфейс связи P2:
5 В: источник питания с положительным интерфейсом (5 В).
GND: интерфейс питания заземления.
RXD: модуль приемника; Подключенный микроконтроллер (MCU) отправитель TXD
TXD: отправка бокового модуля; Подключенный микроконтроллер (MCU) приемный терминал RXD

(2) Вход сигнала Интерфейс J1: 3,5 мм аудио Вход Интерфейс.

(3) интерфейс вывода сигнала J2: 3,5 мм аудиовыход интерфейс сервера сигнализации).

Схема модуля и электропроводки:

Примечание: Пожалуйста, не подключайте модуль цепи непосредственно к последовательному порту компьютера, чтобы пройти (RS232ПоворотаTTLМодуль) сигнал вTTLСигналы уровня могут быть подключены только к модулю цепи, в противном случае это повредит модуль. (RS232Сигнал отрицательнаяПятнадцатьV позитивныеПятнадцатьV, TTL232Сигнал0V позитивные5Вольты)

Кодирования и декодирования

При кодировании нажатия клавиш или цифровой информации в двухтоновый сигнал и передача, после получения декодированногоDTMFСигнал для обнаружения наличия нажатия клавиш или цифровой информации. ОдинDTMFСигнал от аудиосигнала состоит из двух частот, накладываемых. Два звуковых частотных сигнала из двух наборов предварительно распределенной частотной группы:Горизонтальная частотаГруппы или группы частот колонны. Каждый такой аудиосигнал представляет собой уникальный номер или символ. Телефон обычно16Ключи, в том числе10Цифровых клавиш0~9И6МесяцевФункция ключи*,#,А,B,C,D. Потому что в соответствии с комбинацией теории, это должно нормально8Различный одиночный звуковой сигнал. Поэтому может быть использована частота8Виды, так называемые Многочастотные, высокочастотные, потому что они используются отдельно1Хорошая комбинация для кодирования, также известно"8Нагрудный ремень2"Указанной группы данных методов. В соответствии сCCITTПредложение, утвержденное различными международными частотами697 Гц,770 Гц,852 Гц,941 Гц,1209 Гц,1336 Гц,1477 ГцИ1633 ГцЖдать8Вид. С этим8Частот может быть сформирован16Различные комбинации, таким образом представляя16Различные типы цифровых илиФункция ключиКонкретные комбинации таблицы1

Примечание: проверено после того, как проводка цепи верна, попробуйте включить питание. Питание перегорит.

При условии, что:Тестовое программное обеспечение и Руководство PDF. (Отправить по электронной почте).
