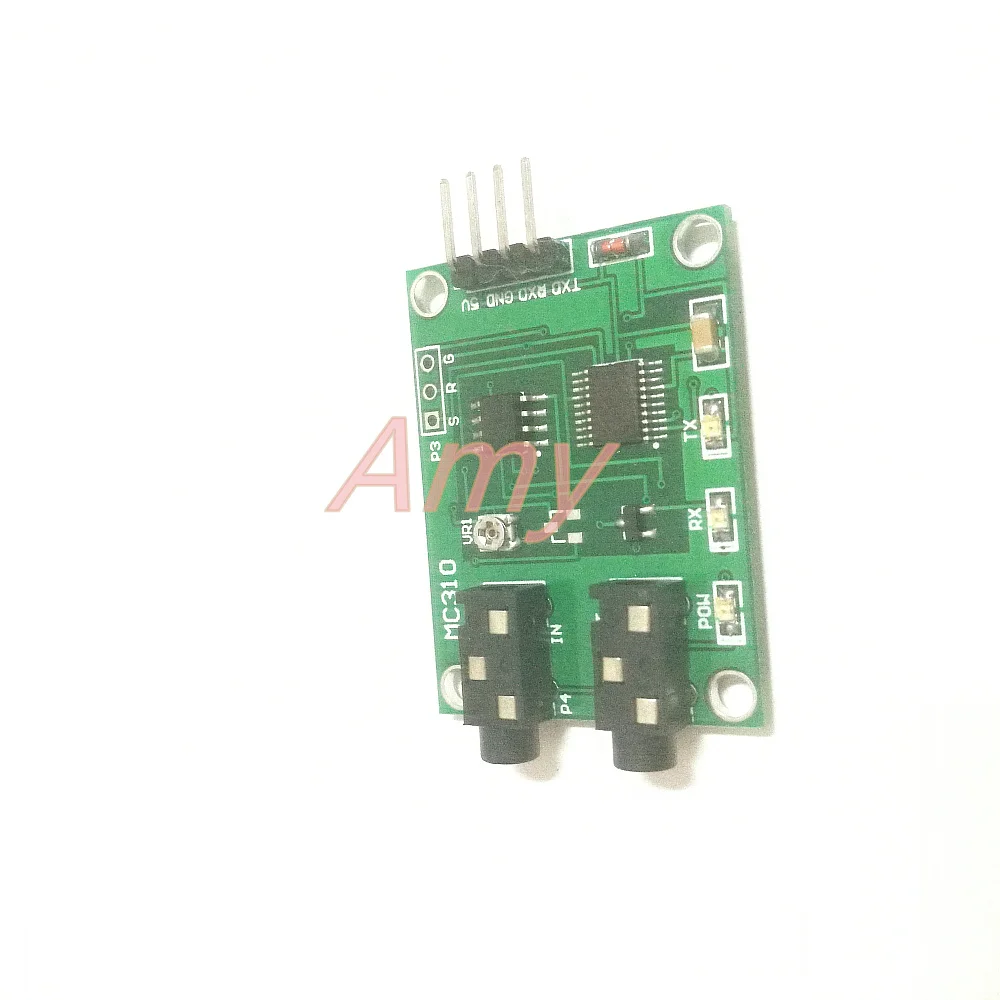

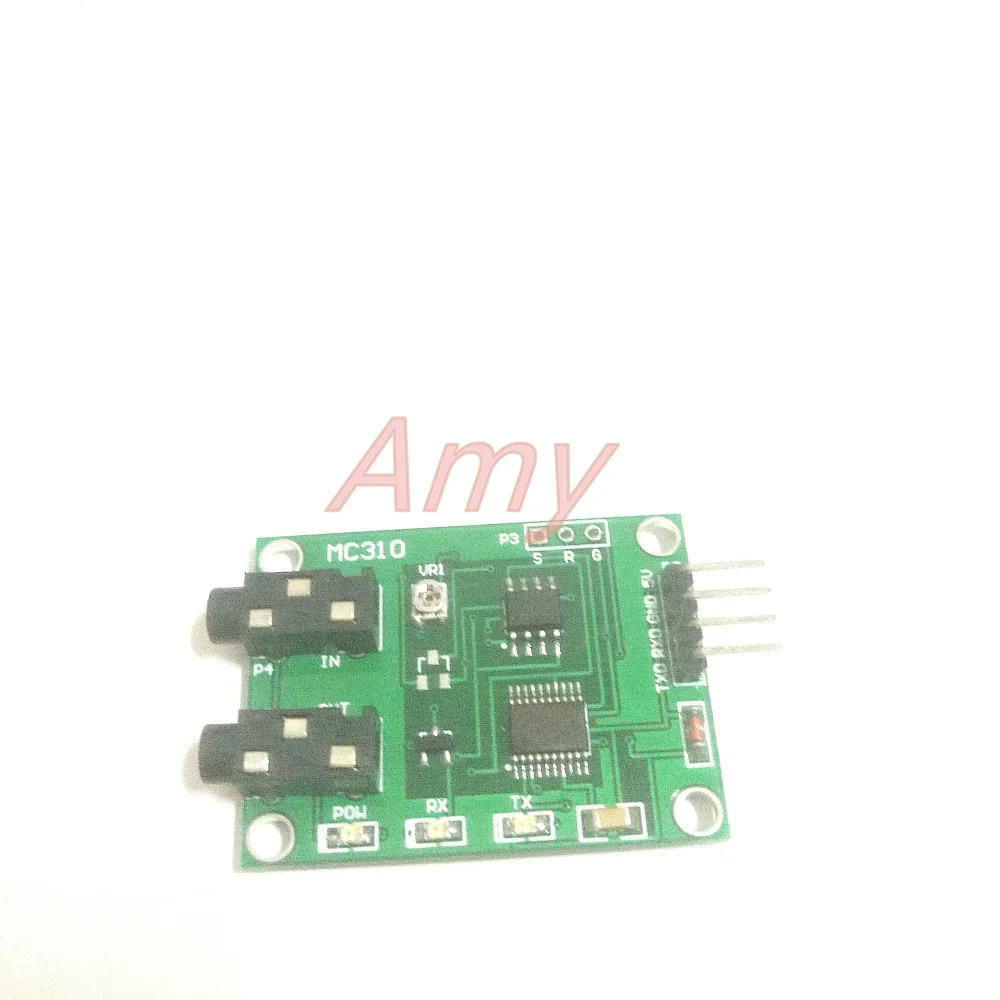

Модуль декодирования и кодирования кода Морзе

Обзор:

MC310Это модуль декодирования и кодирования Морзе.

Процесс нанесения кода на волосы:Вход через последовательный портASCIIКод преобразуется в модуль получения кода Морзе, а затем преобразуется в аудиосигналы3,5 ммПроблема аудиоинтерфейса.

Процесс закрытия кода:С3,5 ммАудиоинтерфейс к полученному аудиосигналу в код Морзе, затем кASCIIВыдается через серийный код.

Этот модуль может использоваться для ввода и вывода аудио кабеля, подключенного вместе, отправки данных и получения данных одновременно, один раз для получения последовательного модуля30Проблема задержки данных.

Применение:

Изучение кода Морзе;

Декодирование кода Морзе;

Код Морзе;

Технические параметры:

Нет.

Проект

Параметры

Блок

Примечание

1

(Di)Время передачи

100

MS

100Миллисекунда (*)Это представляет собой короткий сигнал

2

(Да)Время передачи

300

MS

300Миллисекунда (-)Представляем длинный сигнал

3

Отправка свободного времени

500

MS

500Миллисекунда

5

Рабочее напряжение

5

VDC

6

Рабочий ток

<10

Ма

7

Рабочая температура

-40 ~65

Цельсия

8

Температура хранения

-40 ~65

Цельсия

9

Размер

40*30*10

Мм

ДлинныйXШиринаXВысокая

Характеристики: (1) последовательный порт для получения и отправки данных.
(2) Может использоваться для ввода и вывода аудио кабеля, подключенного вместе, одновременно отправлять данные и получать данные.
(3) модуль может ждать получения серийных данных 30.
(4) данные в реальном времени получены через последовательный порт для отправки.

Привод: формат связи последовательного порта: 9600 бод, без паритета, 8 бит данных, 1 остановка

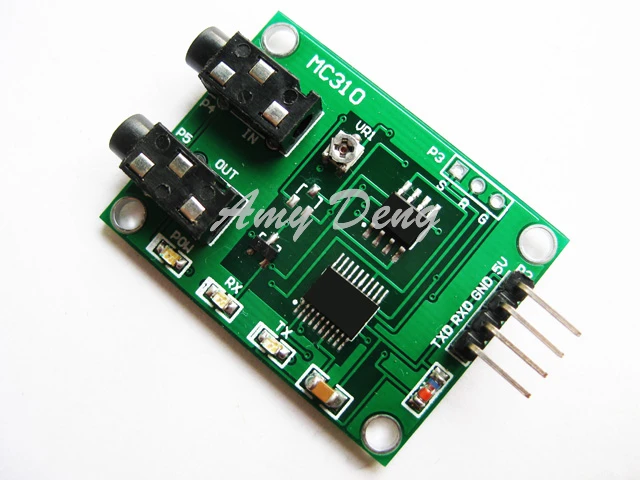

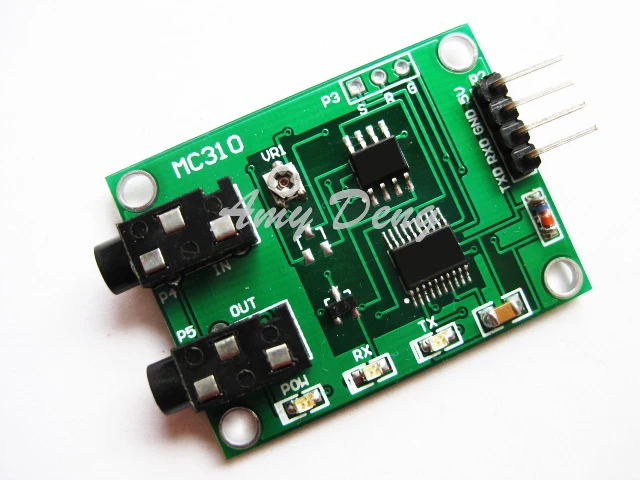

Интерфейс модуля:

(1) интерфейс связи P2:
5 В: источник питания с положительным интерфейсом (5 В).
GND: интерфейс питания заземления.
RXD: модуль приемника; подключенный микроконтроллер (MCU) отправитель TXD
TXD: отправка бокового модуля; подключенный микроконтроллер (MCU) приемный терминал RXD

(2) Входной сигнал P4: 3,5 мм аудио входной интерфейс (вход 700 Гц ~ 3000 Гц) ..

(3) выходной Интерфейс сигнала P5: 3,5 мм аудиовыход (выход 1000 Гц аудио сигнал).

Отрегулируйте вход (диапазон 700 Гц ~ 3000 Гц) потенциометром RW1.

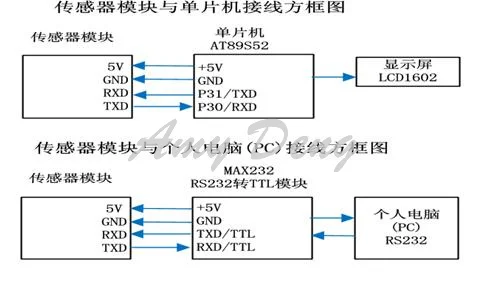

Схема модуля и электропроводки:

Примечание: Пожалуйста, не подключайте модуль цепи непосредственно к последовательному порту компьютера, чтобы пройти (RS232ПоворотTTLМодуль) сигнал вTTLСигналы уровня могут быть подключены только к модулю цепи, в противном случае это повредит модуль. (RS232Сигнал отрицательныйПятнадцатьV положительныйПятнадцатьV, TTL232Сигнал0V положительный5Вольт)

Код Морзе

Реферат: телеграф был впервые использован Морзе США1844В изобретении он также известен как код Морзе.

Он состоит из двух основных сигналов и различных временных интервалов: сигнала с короткой точкой"*"Чтение""(Di); Для поддержания

Долгое Время сигнала"-"Чтение"Ответ"(Да).

Интервал: капли,1 t; Ответ, 3T; Тиккинг-зал, 1 t; Между буквами, 3T; Слово между, 5 t(ТАМОЖНЯ определенная единица времениt).

Примечание:*Это представляет собой короткий сигнал,-Представляем длинный сигнал

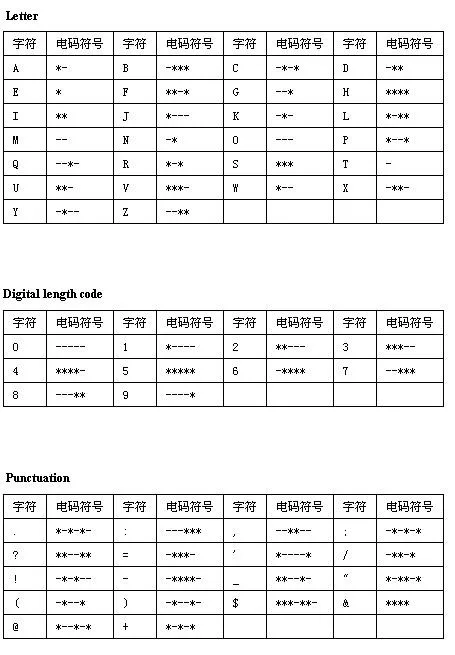

Ниже возможныКодировка декодирования (54 шт.)
