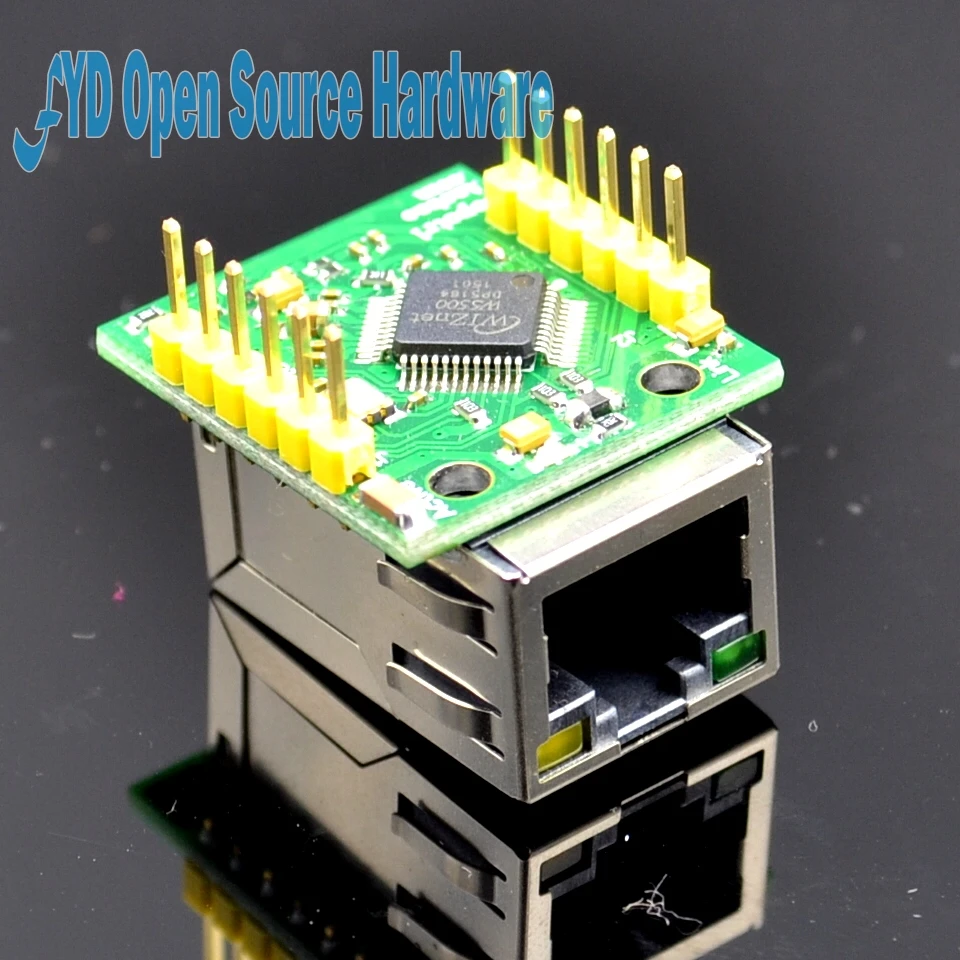

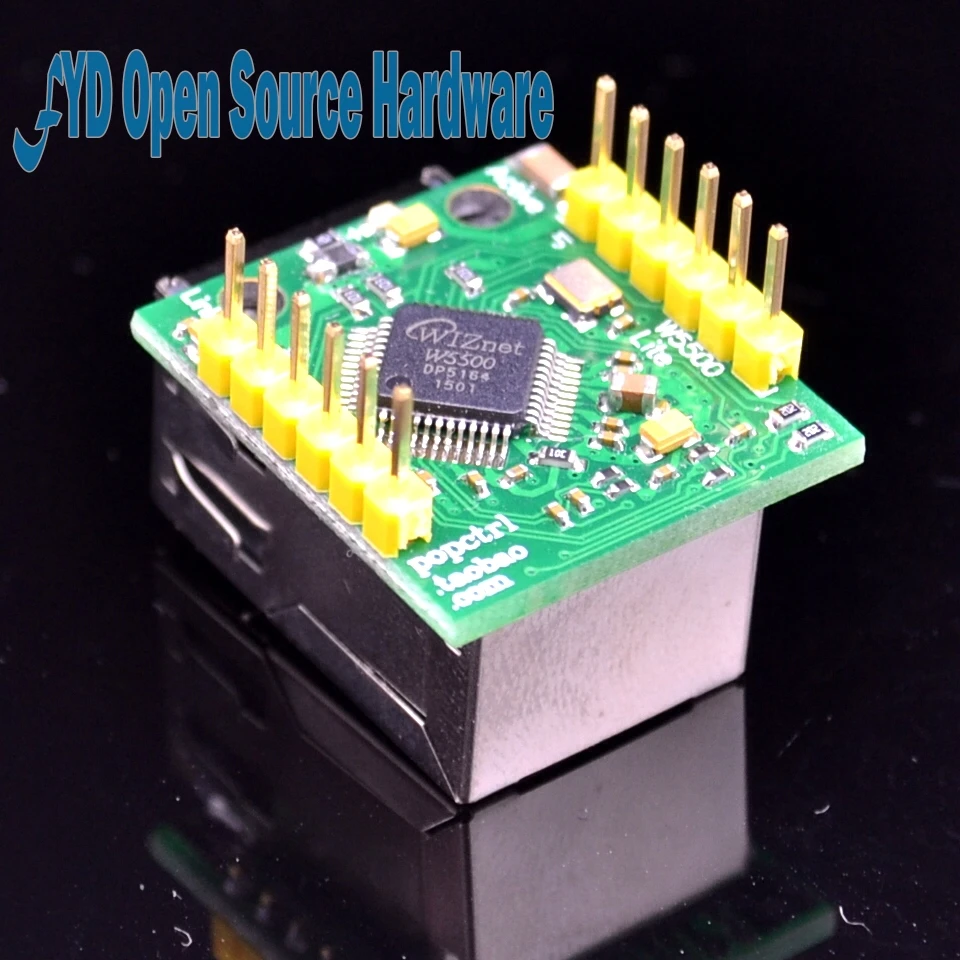

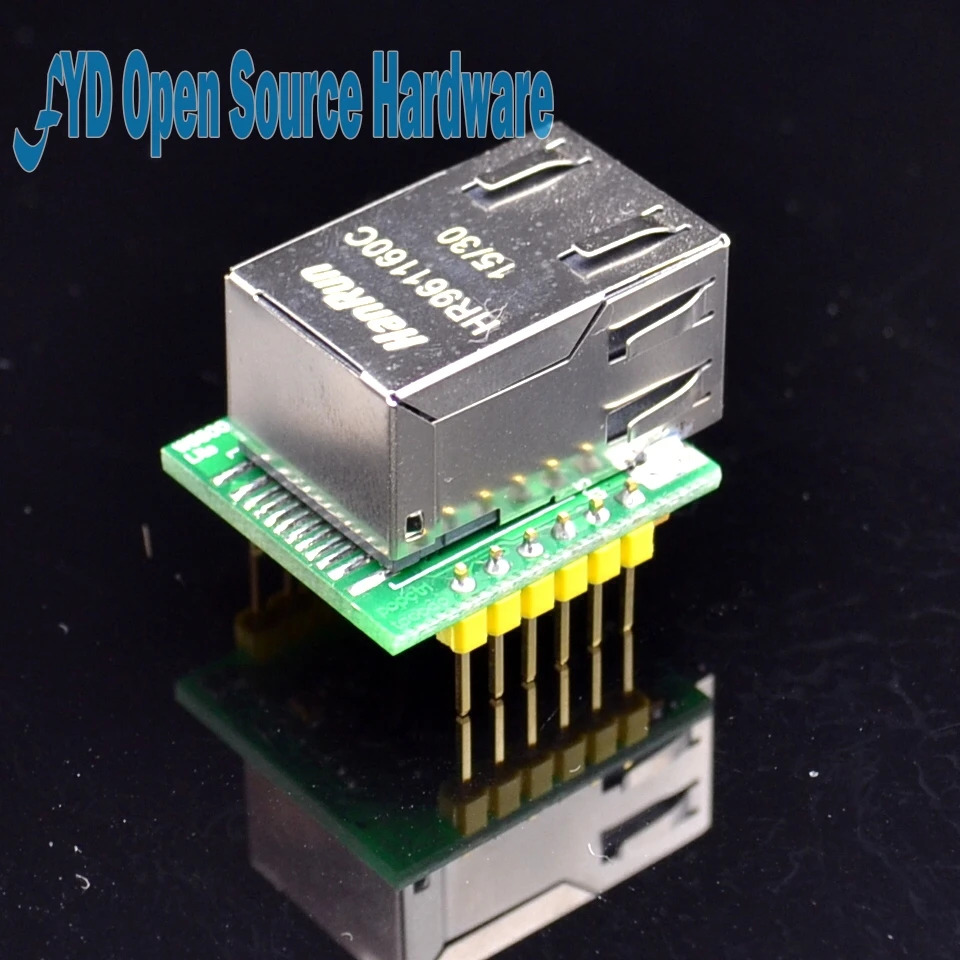

W5500 Ethernet модуль над SPI интерфейсный W5100 W5200 [непрозрачной] Отправить рутины (5

W5500 Ethernet модуль над SPI интерфейсный W5100 W5200 [непрозрачной] Отправить рутины (5

Описание продукта:

Usr-es1 встроенный чип w5500, использование аппаратного осуществления логических ворот WIZNET/стек протокола TCP/IP транспортного уровня и сети слой (такой как: TCP, UDP, ICMP, IPv4, ARP, IGMP, протоколы PPPoE), и интегрированный слой данных, физический слой, И 32 К байта оперативной памяти в качестве хранилища данных кэша. Делая ПК мастер-чипом, только медведь TCP/IP-приложение контролирует задачу обработки информации о обработке данных. Таким образом, сохранение рабочей нагрузки ПК для репликации данных, обработки протоколов и обработки прерываний и т. д., повышение эффективности и надежности системы.

В работе пользователь может приблизиться к w5500 как MCU периферийного ОЗУ в использовании, очень легко. Внешние интерфейсы w5500 для общей высокой скорости 80 мГц SPI, для различных платформ расширится выбор высокоскоростных решений Ethernet. Автосалон светодиодный статус дисплея высокой скорости SPI интерфейс стабильность.

WIZNET официальный размер и pin-совместимые модули wiz820io

Примечание: Этот модуль не является SPI-к-Ethernet прозрачный модуль передачи требует внешнего MCU, для этого требуется пользователь, чтобы понять использование чипсов w5500.STM32 предоставляет пример кода.

Особенности:

Высокоскоростной интерфейс SPI с высокой скоростью 80 мГцВстроенный аппаратный стек протокола TCPIP, пользователь практически не располагает знаниями сетевого протоколаПоддерживает до 8 сокетовЭто поддерживает TCP, UDP, ICMP, IPv4, ARP, IGMP, протокол PPPoEОн интегрирует слой канала передачи данных, физический уровеньПоддержка пробужденияПоддерживает высокоскоростной последовательный периферийный интерфейс (режимы SPI 0-3)Внутренний 32 К байт получает буферВстроенный 10 BaseT/100 basetx ethernet физический уровень (phy)Поддержка авто-переговоров (10/100-на основе полной/полудуплексной)Фрагментация IP не поддерживается3.3 В рабочее напряжение, i/o сигнал порта 5 В напряжениеСветодиодный статус дисплея (полнодуплексный, сетевое подключение, скорость сети, активный)Ультра-небольшой штекер pin-пакет, удобный для встроенных приложенийПриложение предоставляет программу C

Код Особенности:

Блок питания: 3.3 В внешний блок питания, ток должен быть больше 200мАФорма интерфейса управления: 3.3 В TTL уровень, SPI интерфейс s; 2 * Single pinРазмеры печатной платы (мм): 23*25 ммМеханические Размеры (Д * Ш * В): 28.5*23*24 мм
