4 компл./лот SA858 7 ~ 10 км UHF RF беспроводной высокомощный Вт рация модуль + радиатор

4 компл./лот UHF иди и болтай Walkie Talkie “иди и RF Беспроводной модули высокой мощности 4 Вт 7 ~ 10 км SA858 + теплоотвод + Аксессуар доска + Динамик + антенна + USB мост доска SA858 является профессиональным4W / UHF band walkie talkie модуль.Встроенный мощный РЧ-канал, DSP, цифровой интерфейс и аудио-усилитель. Помимо команды Uart, пользователь может использовать предоставленное нами PCsoftware для настройки всех параметров. Параметры включают в себя: Tx частота, Rx-частота, TxCTCSS /CDCSS, Rx CTCSS/CDCSS, цифровой объем и SQ. Чтобы избежать нагрева этой высокомощной рации, мы сделали специальную обработку программного обеспечения с сильным теплоотводом, что делает его без проблем в течение длительного времени непрерывной работы. Когда SA858 соединен с SA858-PJ, легко организовать профессиональную систему walkietalkie, Система включает 16 предопределенных частотных каналов, регулируемый объем, настраиваемый tcss/CDCSS. Пользователь должен только подключаться к источнику питания и динамику. Упрощенный интерфейс и Ультра маленький размер делают SA858 широко используется в различных приложениях и удобно встроен в различные портативные устройства.

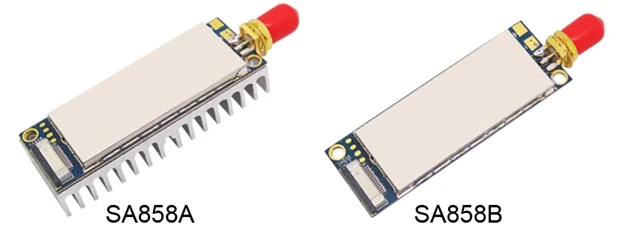

Изображение продукта:

   Особенности: Полный диапазон 400 ~ 480 МГц Частота Tx и Rx может быть установлена отдельно Ширина ремешка: 12,5/25 кГц Выходная мощность до 4 Вт Расстояние до 7 до 10 км в открытой местности Высокая чувствительность: -124dBm Высокий интегрированный и маленький размер 38 CTCSS 166 CDCSS (Может быть установлен по ПК и последовательным портом) 8 регулируемых цифровой регулятор громкости Аналоговый объем регулируемый игровые консоли Высокий/Низкий выбор выходной мощности (1 Вт-4 Вт) Широкий диапазон рабочего напряжения 3,3-9V Встроенный EEPROM, данные сохраняют даже выключение питания 1ppm TCXO, стабильная производительность Применение: Небольшая профессиональная портативная рация Невидимый Интерком система Здание сообщества системы безопасности Спортивные товары Ручной/карманные устройства Аудио системы видеонаблюдения

Параметры:

Параметр Тесты состоянии Мин. Тип Макс. Блок Диапазон рабочего напряжения -- 3,3 8 9 V Диапазон рабочих температур -- -30 20 70 C Мощность потребления Спящий ток -- -- ≤ 3 МкА RX ток -- -- 60 MA Ток TX (высокая выходная мощность) @ 8В, 424,75 МГц 1400 1500 MA Ток TX (низкая Выходная мощность) 850 900 MA Ток TX (высокая выходная мощность) @ 4 в, 424,75 МГц 1100 1150 MA Ток TX (низкая Выходная мощность) 650 700 MA Частота TX параметр Диапазон рабочих частот 400 450 480 МГц Ток TX (высокая выходная мощность) @ VCC = 4,0 V 30 31 32 ДБм Ток TX (низкая Выходная мощность) 26 27 28 ДБм Ток TX (высокая выходная мощность) @ VCC = 8,0 V 35 36 36,5 ДБм Ток TX (низкая Выходная мощность) 30,5 31,5 32 ДБм Частота модуляции @ 1,5 кГц/2,5 кГц отклонение частоты 10 МВ Аудио модуляции искажений @ 1,5 кГц/2,5 кГц отклонение частоты -- 2 5 % Отношение сигнал-шум @ 1,5 кГц/2,5 кГц отклонение частоты 38 40 45 ДБм Смежный канал соотношение @ 12,5 K офсетная печать -- -60dBc ДБм CTCSS частота модуляции 0,35 0,5 0,75 КГц Частота RX параметр Чувствительность RX 13dB выход аудио сигнал/шум -- -124 -- ДБм RX коэффициент "сигнал/шум" @ 1,5 кГц отклонение частоты 45 50 -- ДБ Выходная мощность звука -- -- 2 -- W Аудио выходное сопротивление -- -- 8 -- Ом

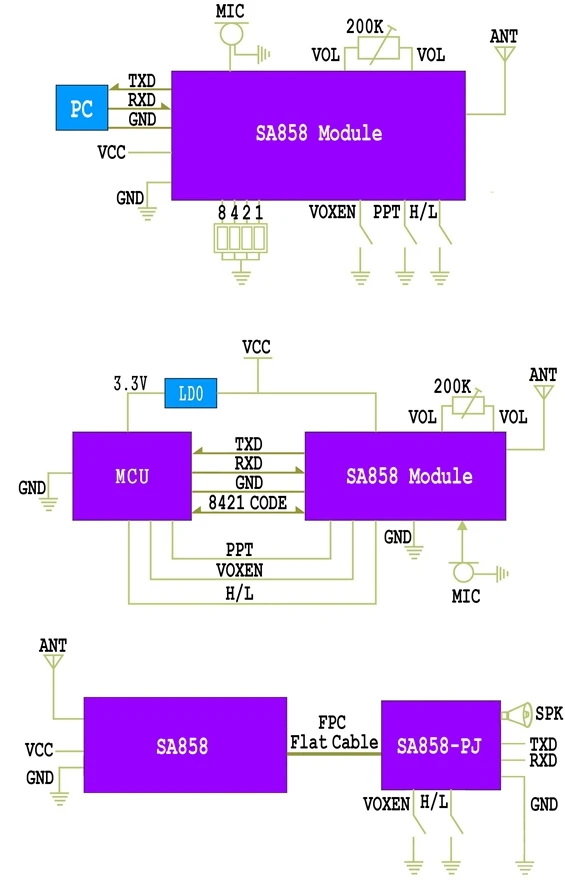

  Блок-схема:       Применение схема:

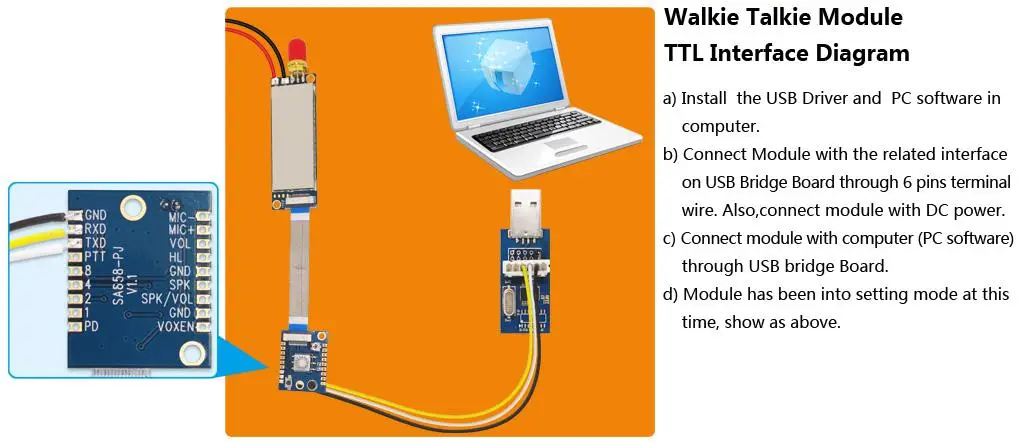

    Настройка параметров:

Вспомогательное оборудование:

1) Антенна:

Антенна является важной частью системы связи. Его производительность будет влиять на всю систему связи. Для этого модуля требуется Сопротивление антенны в 50 Ом.

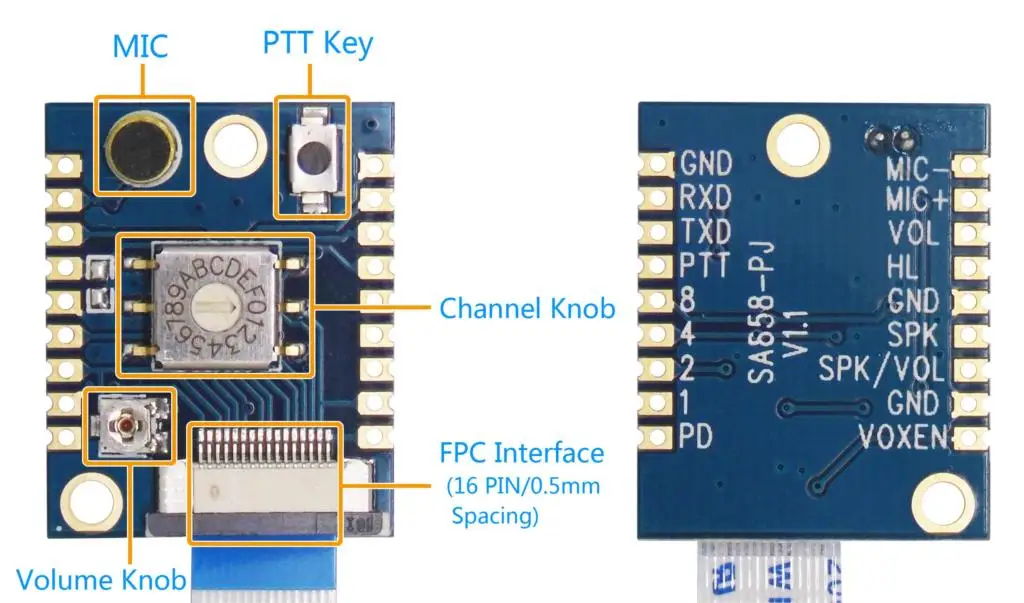

2) вспомогательная плата:

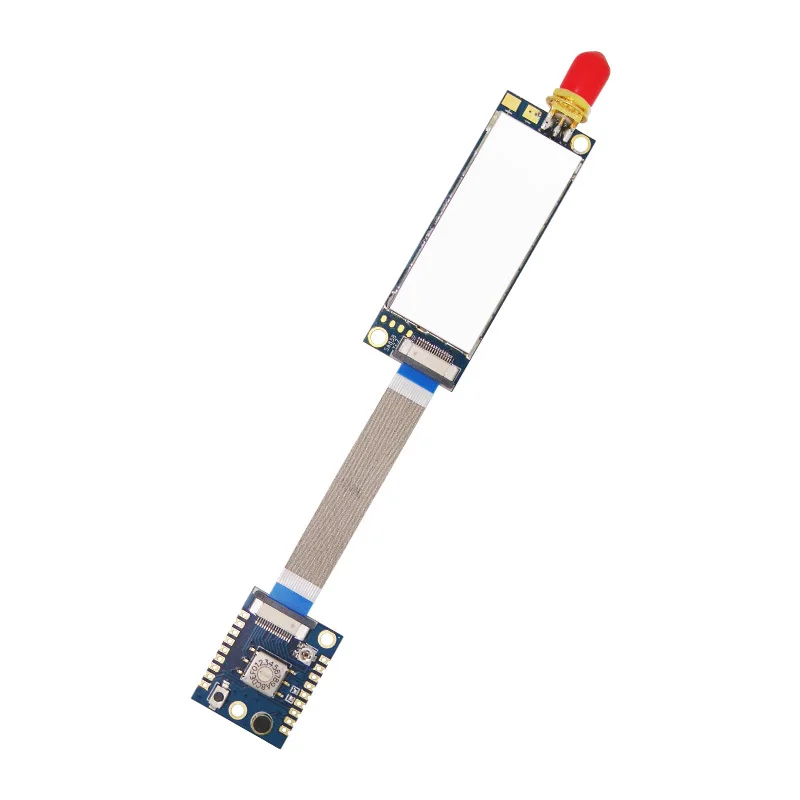

Чтобы сделать его удобным в использовании, у нас есть вспомогательная плата SA858-PJ, которая может использоваться с модулем walkie talkie SA858, маленькая плата продлевает контакты модуля специальным FPC.

3) теплоотвод:

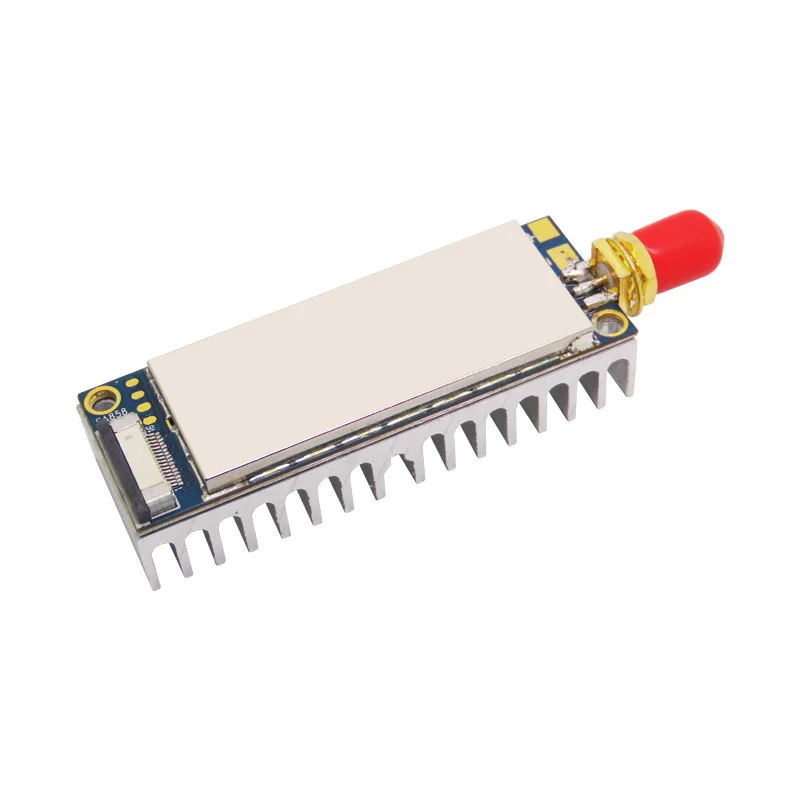

Этот модуль walkie talkie является беспроводным устройством высокой мощности, он будет иметь больший ток во время передачи, поэтому мы оснащены модулем со специализированным теплоотводом.

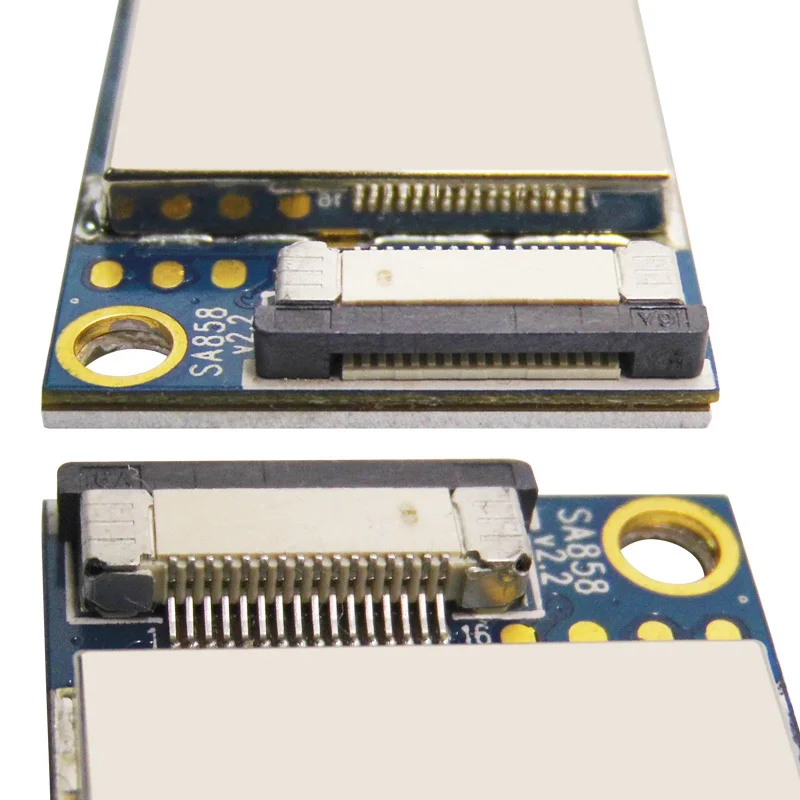

  Pin-код Разрешение:

Pin нет. Именной Описание продукта: -1 шт. Микрофон + Подключение положительного внешнего микрофона 2 GND Подключение отрицательного внешнего микрофона или источника питания 3 SPK/VOL Вечное подключение 8 Ом и 2 Вт динамик и регулировка громкости электронного оборудования 4 SPK Аудиовыход, Внешнее подключение 8 Ом и 2 Вт динамик 5 H/L ВЧ высокий и нижний силовой штифт, разъем 0 ниже мощности, ВЫКЛ Высокая мощность 6 VOL Аудио Регулировка громкости pin, Внешнее подключение 200K регулируемое электронное оборудование 7 GND Внешнее подключение отрицательной 8 RXD Данных получить последовательный порт 9 ТСД Данные отправить последовательный порт 10 Voxen Кнопка включения громкости, 0-функция управления громкостью, 1-закрыта, по умолчанию is1 11 PTT Отправка/получение контрольного штифта, 0-отправка; 1-получение, по умолчанию-получение 12 8 Частота 16 каналов, 8421 код, No.8 бит, по умолчанию is1output 13 4 Частота 16 каналов, 8421 код, No.4 бит, по умолчанию is1output 14 2 Частота 16 каналов, 8421 код, No.2 бит, по умолчанию is1output 15 -1 шт. Частота 16 каналов, 8421 код, No.1 бит, по умолчанию is1output 16 Зарядное устройство PD Модуль включения сна, 0-режим сна; 1 нормальная работа, по умолчанию-нормальный режим работы 17 VCC Подключения положительной клемме 18 GND Подключение отрицательного питания 19 лет, 21 GND Подключите земля антенны 20 Муравей Выход радиочастотного сигнала, Внешнее соединение 50ом антенны       Механические измерения:

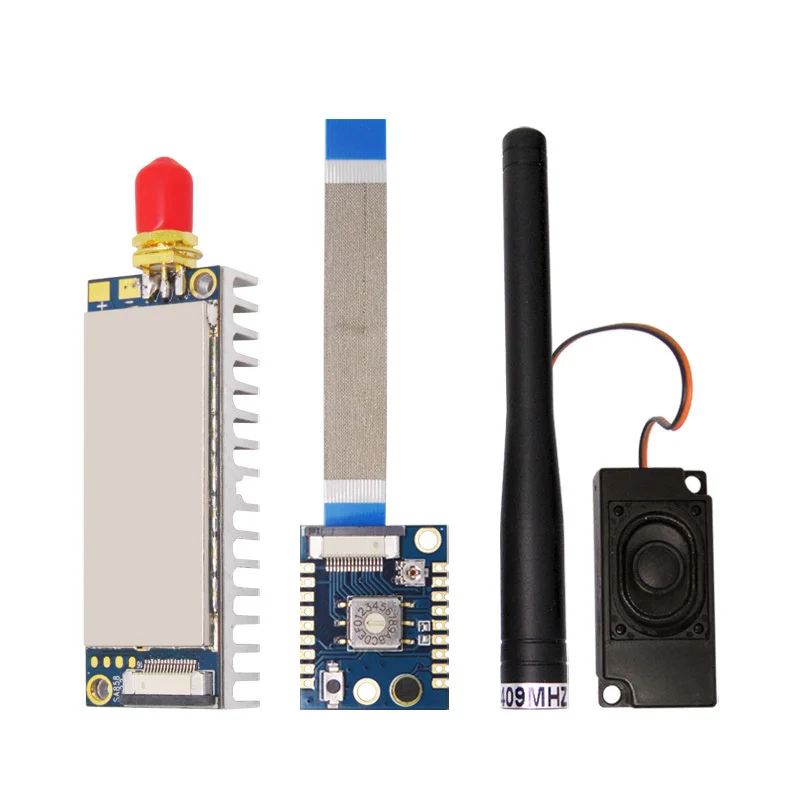

    4 шт *UHFWalkie talkie модули с теплоотводом SA858 4 шт. * радиаторы 4 шт. * Вспомогательные доски 4 шт. * 409 МГц стержневые антенны 4 шт * Колонки 4 шт. * соединительные провода 1 шт. * USB плата моста



Если вам нужен SA858B (без радиатора), просто оставьте сообщение, пожалуйста!



Доставка: Бесплатная доставка авиапочтой Почта Китая
