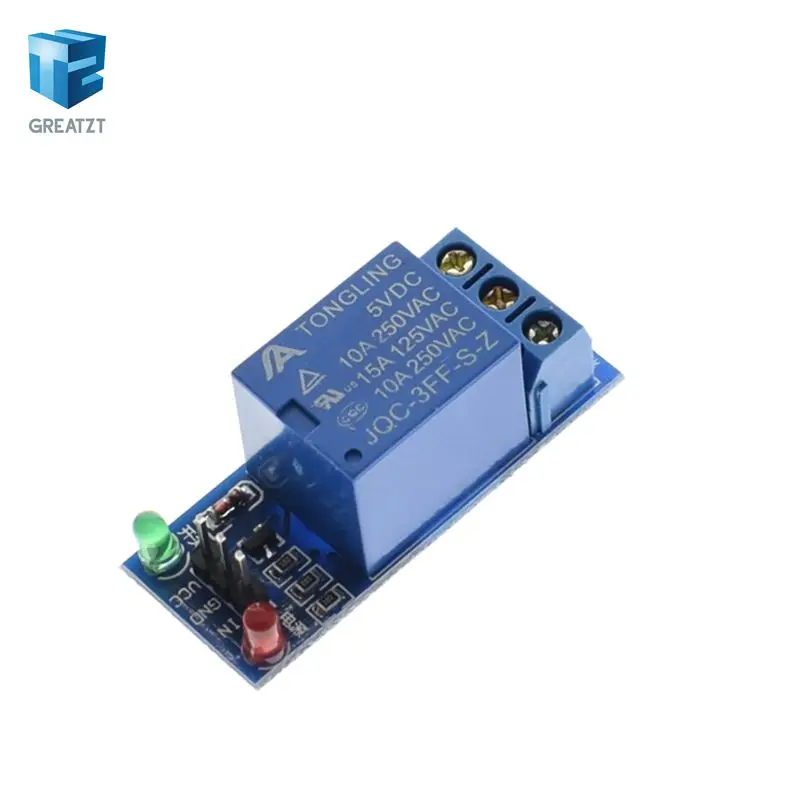

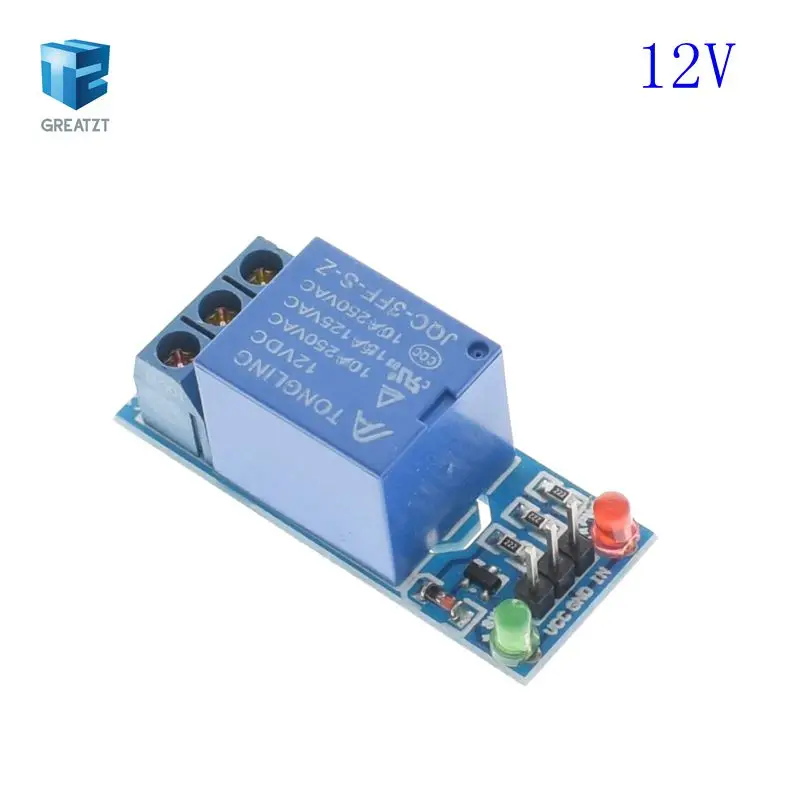

10 шт. 1 way 5V 12V канальный низкий уровень триггера один канал релейный модуль

10 шт. 1 way 5V 12V канальный низкий уровень триггера один канал релейный модуль

Введение продукта:


1, этот модуль соответствует стандартам безопасности, области управления и области нагрузки имеют изоляционный паз;

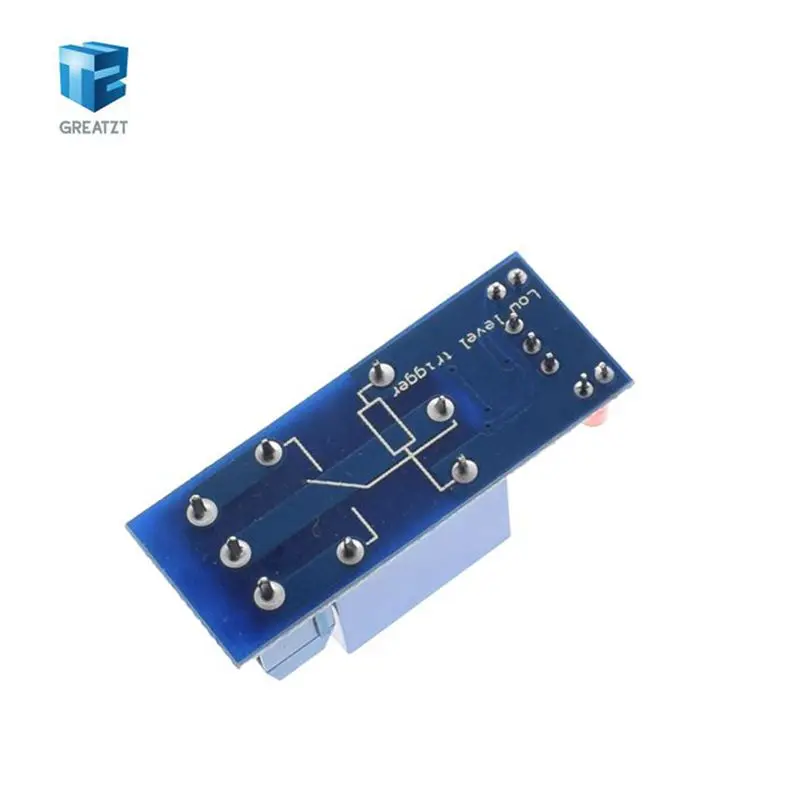

2, двойная FR - 4 конструкция печатной платы, высококлассный SMT процесс;
3, реле управления;
4, есть инструкции по работе с питанием и реле, и яркий, отключите рассвет;
5. Вход сигнала с сигналом низкого уровня, обычная и часто запускается проводимость;
6. Реле может непосредственно контролировать все виды оборудования и нагрузки;
7. Часто открывается нормально закрытый контакт;

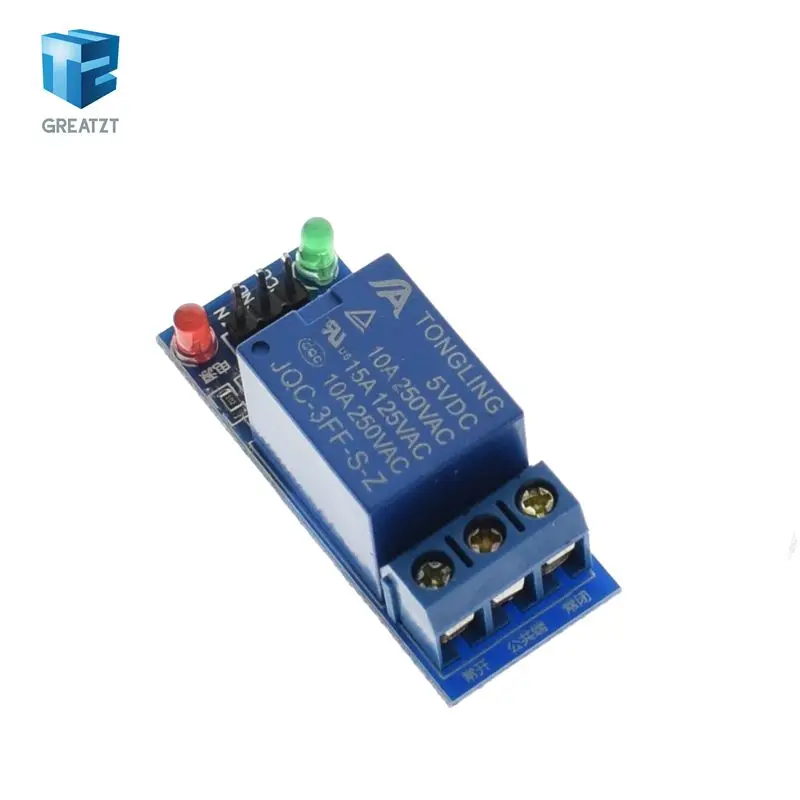

8, синяя Клеммная линия KF301 более удобная.
9, Размер модуля: 43 x17x18. 5 мм;Вес нетто: 15 г
Интерфейс модуля:
Входная часть:
Положительный (VCC: Подключите 5 в источник питания в соответствии с реле напряжения питания)
GND: 5 В блок питания катода
В: релейный модуль (эффективный) низкий уровень триггера сигнала триггера конца
Высокий уровень и низкий уровень значение:
Триггер высокого уровня относится к использованию анодного напряжения на канале соединения VCC триггера и триггера конца, когда сторона триггера имеет положительное напряжение или триггерное напряжение, когда реле выключено.
Низкий уровень триггера относится к использованию отрицательного напряжения на GND способ подключения триггера и триггера конца, когда сторона триггера имеет 0 v низкое напряжение или напряжение, чтобы может триггера, реле выключено.


Электрические параметры:
Напряжение, статический ток, рабочий ток, триггер напряжения, триггер, текущая версия
5 в 4 Ма 65 0-2 в 2 мА
9 в, 5 мА 45 в 0-4 3 мА
12 В 5,5 3 Ма 0-4 42 в
24 В 12 мА 40 0-12 В 3 мА
10 а контактная мощность реле: 250 В (AC) или 30 в 30 А (DC)
Использование продукта:
1. Модуль питания: источник питания должен быть dc, напряжение к реле
2. Открытый конец реле, нормально открытый, нормально закрытый, просто однополюсный двойной переключатель, метод проводки следующим образом
