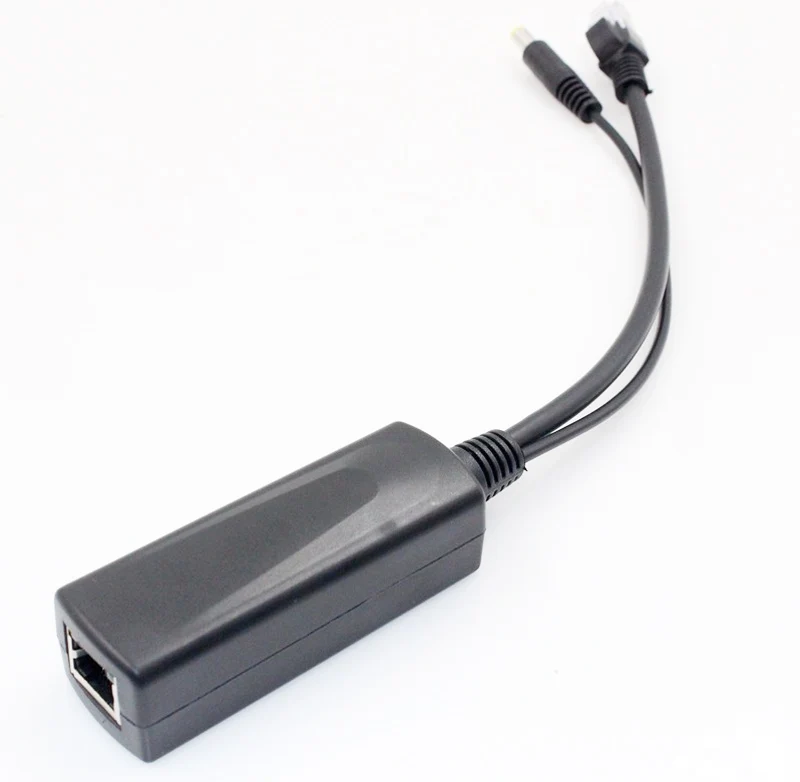

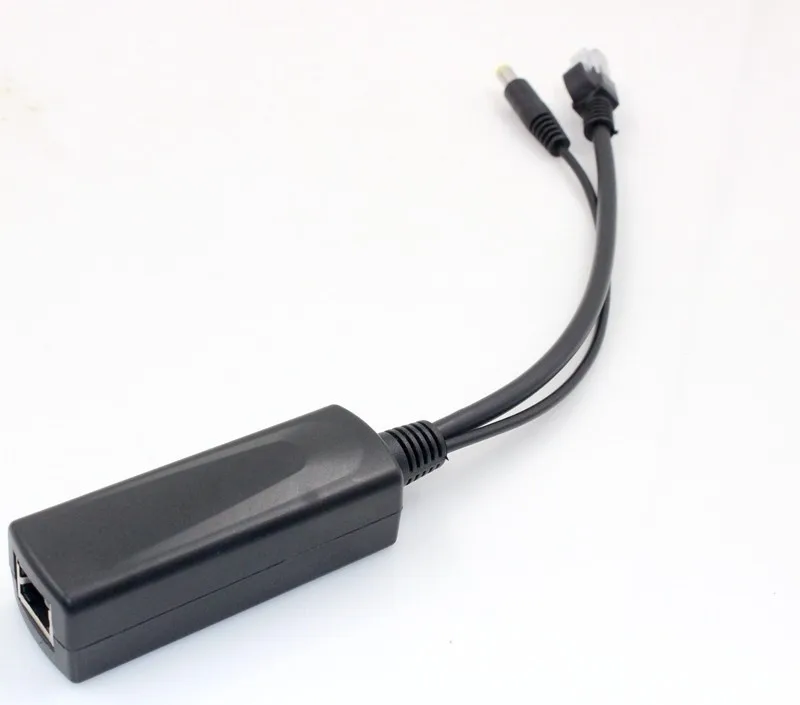

Новый сплиттер POE Power Over Ethernet, сплиттер 10/100 Мбит/с, IEEE802.3at/af 12 В/2A 24 Вт, POE сплиттер для ip-камеры, PoE сплиттер

Основные Особенности:

Это экономичное и практичное оборудование высокой производительности и высокой надежности, работающее на удаленном питании от PoE, на основе стандарта IEEE 802.3at, оно может разделять питание и сигнал передачи данных от сетевого кабеля, может использоваться с блоком питания (Инжектор PoE), который совместим с IEE802.3af, и источник питания и данных для сетевого оборудования без PoE.

1) Поддержка передачи данных 10/100 Мбит/с

2) 44 в-57 в широкий вход напряжения питания делает его очень удобно использовать постоянный ток DC48V питание от генераторной комнаты или оборудования питания PoE, стандартный или нестандартный Инжектор PoE, коммутатор PoE и т. д.

3) Подача питания на 12 в пост. Тока, что очень подходит для небольшого сетевого оборудования.

4) конструкция с защитой от молнии, эффективно защищает PD от молнии и экономит потери, пожалуйста, положите его ближе к полу!

5) высокое качество конструкции обеспечивает стабильную и надёжную работу оборудования.

6) Советы: Держите устройство в недоступном для использования месте, достаточно места для рассеивания тепла, правильно Подключите линию заземления, чтобы он мог продлить срок его службы на более длительное время.

Установка шаги:

Шаг 1: Подключите шнур питания переменного тока к инжекту PoE, и будет включен светодиодный индикатор питания и PoE.

Шаг 2: Подключите порт инжектора «Data/in» к переключателю Non PoE через кабель Cat5e/6/7 и установите правильное напряжение (5 В, 9 В или 12 В) настраиваемый DIP-переключатель на одной стороне PoE-сплиттера (настройка по умолчанию 5 В)

Шаг 3: Подключите порт сплиттера «Power + Data» и порт «P + D/Out» инжектора через Ethernet-кабель и убедитесь, что включен светодиод питания сплиттера.

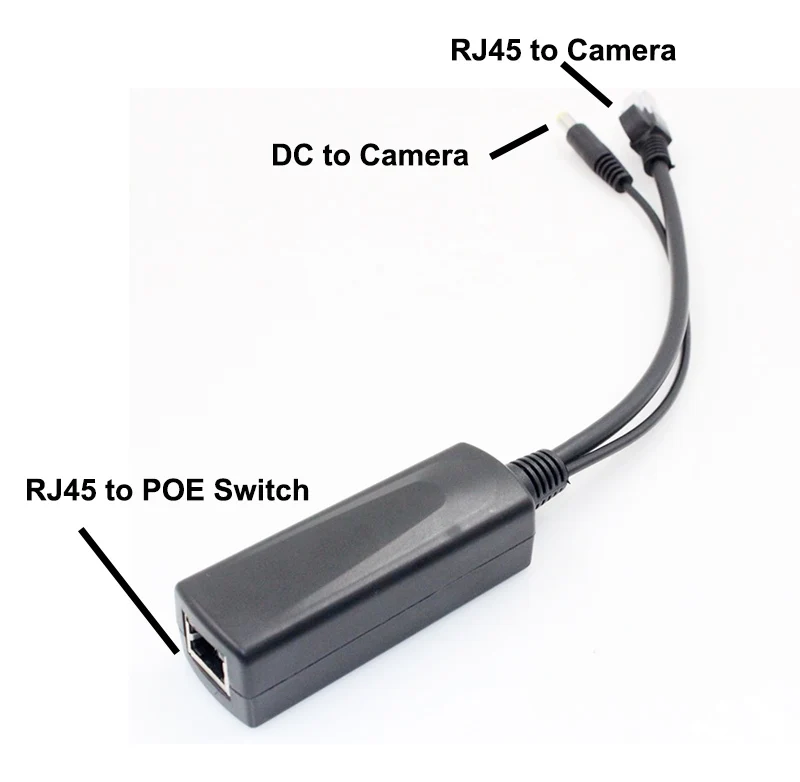

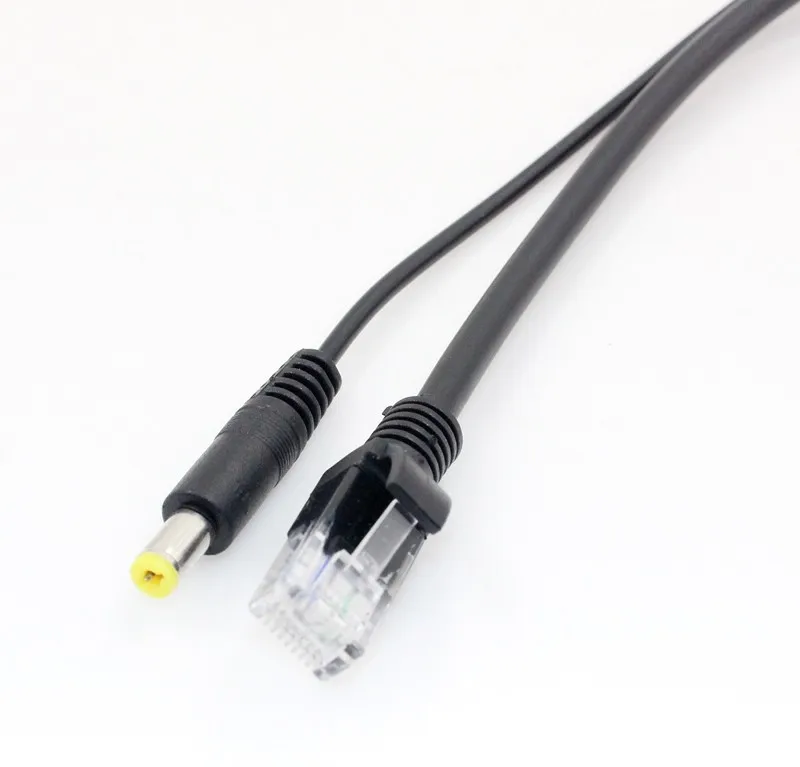

Шаг 4: Подключите «Мощность Out "кабель сплиттер Мощность разъем сетевого устройства, а также подключить «Данные Out" кабель сплиттер к RJ45 порт сетевого устройства.

Шаг 5: Проверьте, включен ли сетевой прибор. Если нет, пожалуйста, убедитесь, что питание включено для инжектора и разветвителя, и все кабели правильно подключены.

Номер модели:

YN-1102

Порты и разъёмы

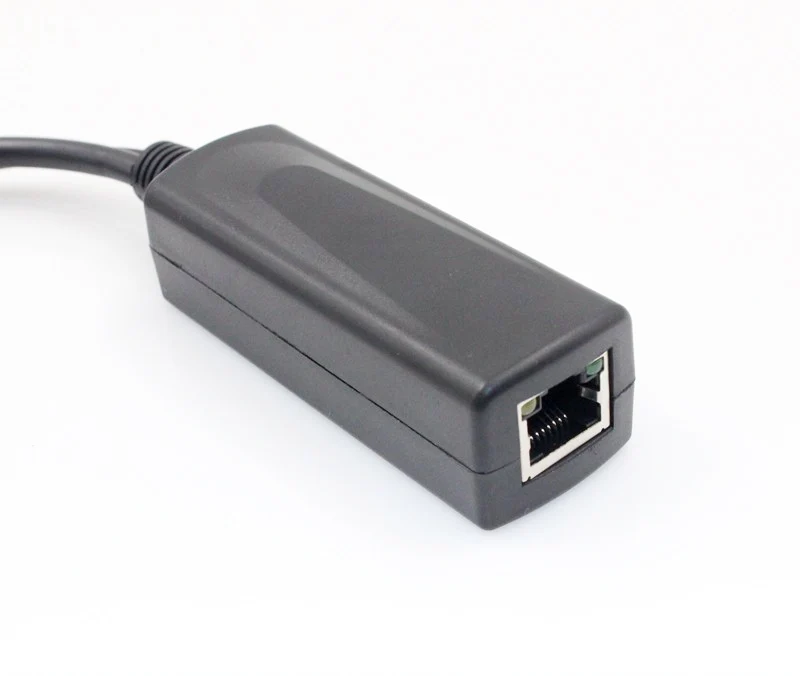

1CH 10/100 м, самоадаптирующийся порт RJ45

Порт 1CH RJ45 с поддержкой PoE

Сетевой интерфейс

100BASE-TX: CAT5 или выше, неэкранированная витая пара UTP(<100 м)

Мощность вход

44-57 в/0,65 А (30 Вт)

Мощность выход

DC12V 2A(24 Вт)

Инжектор POE протокол

Стандартный IEEE 802.3af/at

Пин (личный номер) POE

1,2(+), 3,6(-)/4,5(+), 7,8(-)

Светодиодный индикатор

Инжектор PoE статус

Оснащено молниезащитой

Да

Рабочая Защита окружающей среды

Рабочая температура: 0 ~ 40C

Температура хранения: -40 ~ 70C

Рабочая влажность: 10% ~ 90% (без конденсации)

Температура хранения: 5% ~ 90% (без уплотнения)

Размеры (Д * Ш * В)

94 мм * 35 мм * 28 мм

Упаковочный лист:

1x12v 2a PoE сплиттер
