2 шт. релейный модуль двигателя постоянного тока с задержкой 1 5000 0 5 12 В для

Название продукта: 2x 1-5000s задержка 0,1 s Набор P 5-12 в двигатель постоянного тока вперед обратное время контроллер релейный модуль для электрической тележки игрушка кислородный аквариум Посылка: 2 шт. Реверсивный контроллер двигателя DC 5V 6V 9V 12V Описание: 1 Рабочее напряжение: 5-12 В постоянного тока (5 В 6 в 9 в 12 В)

2. Рабочий ток: 5 В, 4 мА вперед, назад: 36 мА;

12 В, 6 мА вперед, назад: 44 мА;

3.Напряжение нагрузки:Постоянный ток 1-48 В или 85-265 В переменного тока

4. Ток нагрузки: максимум 2 А

5 максимальное время вперед:5000 секунд, 0,1 секунд шаг

Максимальное время обратного хода:5000 секунд, 0,1 секунд шаг

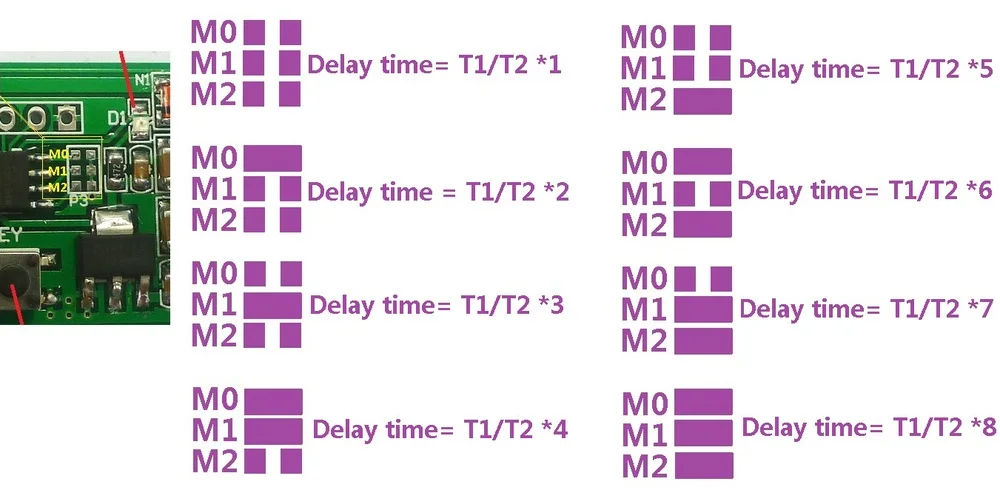

По параметрам «Time multiple choose» максимальная задержка до 40000 секунд

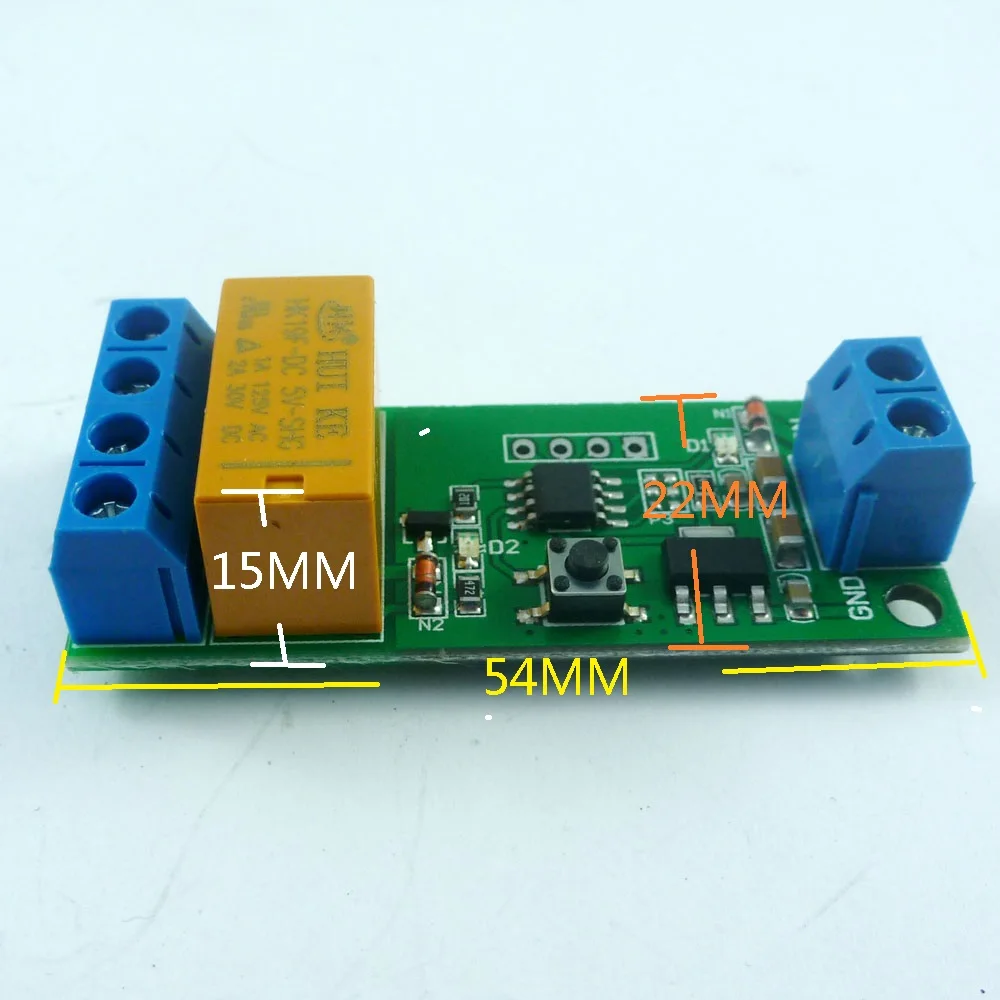

6 размер: 54 мм X 22 мм X 15 мм

7 Вес: 12,7 г

Как использовать:

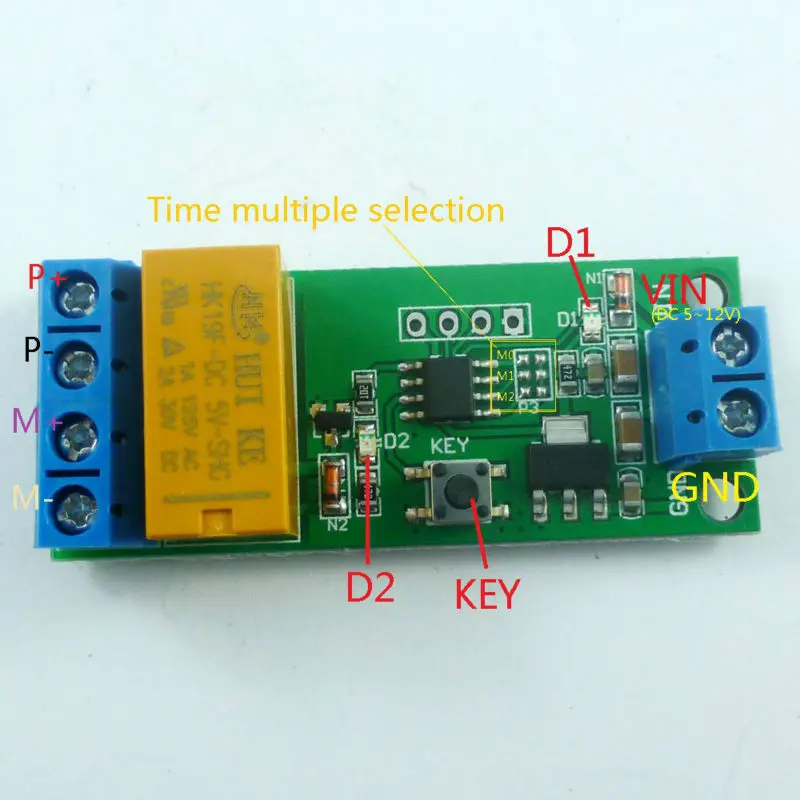

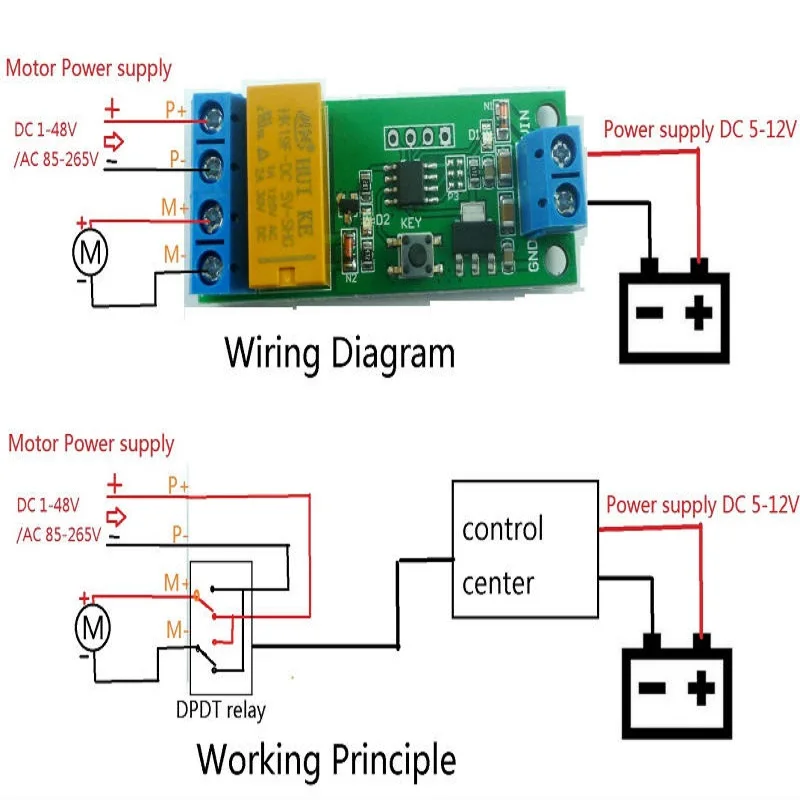

VIN подключен к положительному источнику питания, GND подключен к отрицательному источнику питания;

П + подключен к положительному источнику питания двигателя, п-подключен к отрицательному источнику питания двигателя;

M + M-подключены к обоим концам двигателя После питания D1 мигает 3 раза, D2 Выкл, M + выход положительный, M-Выход Отрицательный, двигатель вперед; После задержки времени T1, D2 ВКЛ, M + выход отрицательный, M-выход положительный, разворот двигателя; После задержки времени T2, D2 Выкл, M + выход положительный, M-Выход Отрицательный, Двигатель вперед; И так далее. T1: указывает на двигателя вперед время задержки, по умолчанию 0,1-5000 секунд регулируемый (шаг 0,1 секунд) T2: указывает на реверса двигателя, время задержки, по умолчанию 0,1-5000 секунд регулируемый (шаг 0,1 секунд)

По параметрам «Time multiple choose» максимальная задержка до 40000 секунд

Как настроить:

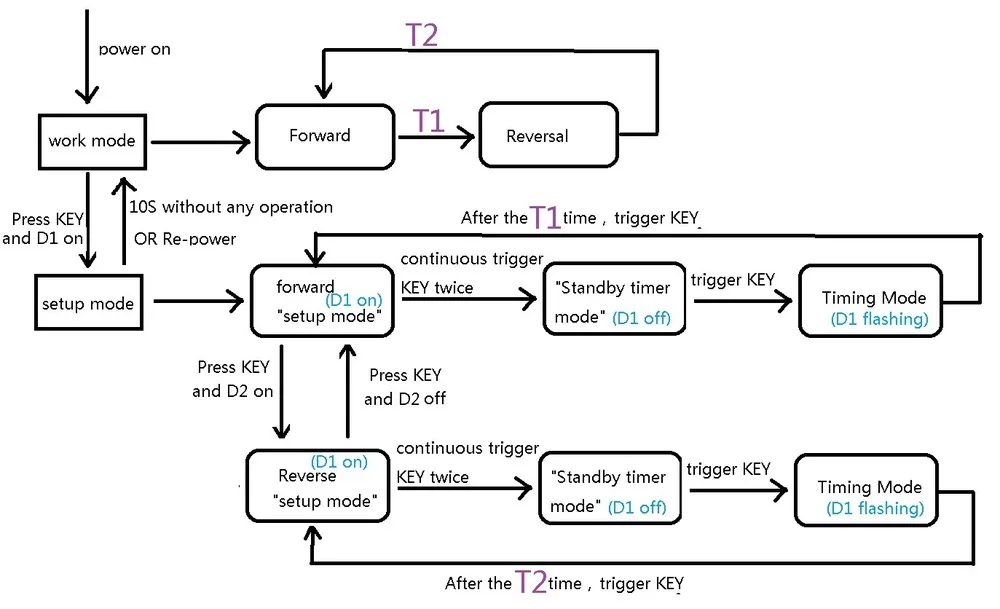

После включения, D1 3 мигает, введите «режим работы» D2 на развороте, D2 Выкл вперед Нажмите и удерживайте клавишу в течение 2 секунд, D1 on, введите «режим настройки» D2 off, это вперед "режим настройки" В режиме настройки вперед непрерывный триггер дважды, D1 выключен, вход «Режим таймера ожидания» В режиме ожидания режим таймера, ТРИГГЕРНАЯ клавиша запуска времени (вход «режим синхронизации») D1 мигающий сказал, что это время («режим синхронизации») Кнопка запуска снова, чтобы остановить часы (выход «режим синхронизации») Время мигания D1-время вперед (T1) Нажмите и удерживайте клавишу в течение 2 секунд, D2 вкл., введите обратный «режим настройки» В обратном режиме «режим настройки» непрерывный триггер дважды, D1 выключен, вход «Режим таймера ожидания» В режиме ожидания режим таймера, ТРИГГЕРНАЯ клавиша запуска времени (вход «режим синхронизации») D1 мигающий сказал, что это время («режим синхронизации») Кнопка запуска снова, чтобы остановить часы (выход «режим синхронизации») Время мигания D1-это обратное время (T2) До сих пор настроено время вперед (T1) и обратное время (T2) Повторная мощность в "рабочем режиме"
