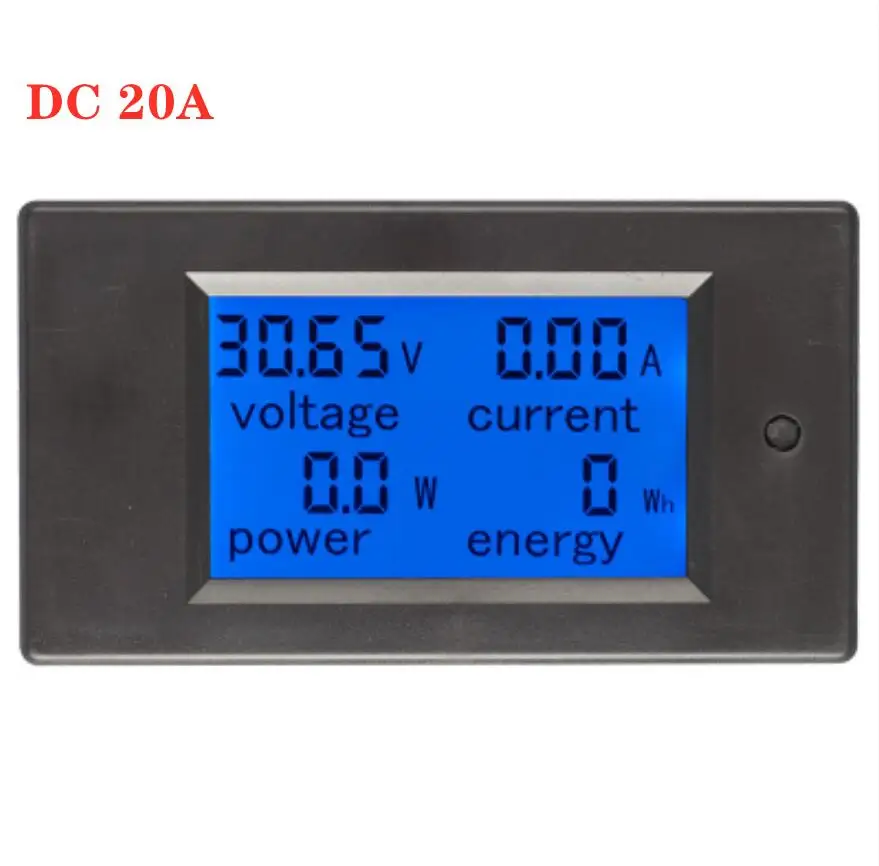

ЖК-Измеритель постоянного тока 20 А измеритель напряжения кВтч ватт монитор

RM1307731648893111

Детали:

Параметры:
-Рабочая Напряжение: 6,5 -- 100VDC
-Максимальная мощность: 20А/2000 Вт
-Точность измерения: класс 1


О Функция:
1) Измерьте и Контролируйте электрические параметры (напряжение, ток, кВт/ч, ватт)
2) Функция сигнализации от перегрузки (более ватт Порог тревоги, подсветка мигает)
3) Предустановленная функция порога питания (может настроить свой собственный порог питания)
4) Функция сброса питания (кВтч)
5) при отключении питания храните данные, когда включено, продолжите дату
6) Большой ЖК-экран с жидкокристаллическим дисплеем (напряжение, ток, кВт · ч, ватт)
7) функция подсветки


О Дисплей
Дисплей интерфейсом. Большой ЖК-дисплей ЖК-монитор напряжения и тока, кВт-ч, ватт, электрические параметры
1) ватт: диапазон измерения 0 ~ 2 кВт
Меньше, чем 1kW: 0,0 ~ 999,9 W
Менее 10 кВт: 1000 ~ 2000 Вт
2) кВтч: диапазон измерения 0 ~ 9999квтч
Менее 10 кВт · ч: 0 ~ 9999Wh
Более 10 кВт · ч: 10 ~ 9999квт · ч
3) тест диапазон напряжения 6,5-100V
Формат дисплея постоянного тока 6,50 ~ 99,99 в
4) Диапазон тестов тока: 0 ~ 20A
Формат дисплея 0,00 ~ 20.00A


О кнопка
1) Подсветка управление
Можно включить/выключить подсветку при коротком нажатии

2) Сброс питания
Шаг 1: долгое время нажмите кнопку (около 5 секунд), пока не появится мерцание, затем отпустите кнопку;
Шаг 2: Если короткое время нажмите кнопку снова, затем включите (кВт/ч) Сброс нуля и выход мерцания;
Шаг 3: если долгое нажатие кнопки в течение 5 секунд, пока оно больше не будет мигать, данные питания (кВт · ч) не будут очищены и не выйдут из строя.

3) Установите будильник (ватт)
Шаг 1: удерживайте кнопку до тех пор, пока ЖК-экран не отобразит «SET CLr», отпустите кнопку.
Шаг 2: Отображение значения будильника (напряжения), короткое нажатие, увеличение значения (числа). Не нажимайте кнопку в течение 3 секунд, настройка переключится на другой бит.
Шаг 3: долгое время нажмите кнопку (около 5 секунд) ----> Сохранить пороговое значение напряжения. Пороговая Настройка ватт диапазон: 6,5 v-99,99 v.


Примечания:Пожалуйста, правильно Подключите проводку (полярность)
Этот модуль не подходит для улицы
Дополнительная нагрузка не может превышать Номинальное напряжение и ток



Старая версия детали
Параметр
Диапазон измерений:-DC 6,5 V-100,00 V, 0-20.00A, 0-999.99kWh, 0-1000,0 Вт, 0-999:59H
Дисплей Тип:-ЖК-дисплей с подсветкой
Разрешение:-0,01 в, 0.01A, 0.01kWh, 0,1 Вт, 0,01 ч
Размер:-96 мм * 44 мм * 18 мм (Ш * В * Д)
Размер монтажного отверстия:-39,50 мм * 91,50 мм


Высокая точность измерений (± 1%): класс 1,0
-Функция измерения электрического комбинированного счетчика (напряжение, ток, киловатт-час, мощность, кумулятивное рабочее время).
-Функция кумулятивного рабочего времени.
-Электричество, кумулятивное рабочее время, четкая функция.
-Синяя светодиодный подсветка * Функция вкл/выкл *.
-Функция сохранения данных при отключении питания (сохранение кумулятивной мощности, рабочего времени, состояния дисплея и подсветки вкл/выкл).
-ЖК-дисплей с большим экраном (напряжение, ток, киловатт-час, мощность, время работы)



Основные функции
Вверх
-Изменение последовательности в нормальном состоянии (напряжение → urren→ ilowatt hour→ ower→ orking time)
-В состоянии киловатт-часов и времени работы, статус выхода очищается.
Вниз
-Изменение нормального состояния (рабочее время → ower→ ilowatt hour→ urren→ oltage)
-В состоянии киловатт-часов и времени работы, выход очищен.
Набор
-В состоянии киловатт-часов и рабочего времени, нажмите 3 секунды, введите очищенный статус
OK
-При нормальном состоянии нажмите, чтобы включить или выключить подсветку



-В состоянии киловатт-часов и рабочего времени, очищенный киловатт-час или рабочее время и статус очистки выхода



          Недавно покупатели, у которых была Ошибка подключения в таблице постоянного тока (с 50A или 100A внешним шунтом), так коротко переориентированы, чтобы объяснить здесь, если покупатели не в соответствии с физической схемой подключения контрастного подключения пользователя, таблица для сжигания не несет ответственности за любую ситуацию. Обратите внимание, как указано ниже:

1. Состояние без нагрузки (измерение напряжения, не подключайте шунт и нагрузку)
Источник питания постоянного тока является отрицательной таблицей от источника питания/положительного и отрицательного электрода тестового источника питания в порядке непосредственно от вас.
2. Состояние загрузки (подключили шунт и нагрузку)
Обращать особое внимание на переменного тока в постоянный форма катод, анод не может подключиться к катод источника питания Прямая поставка от производителя необходимо пройти через внешний шунтирующий терминал (хотя смотрите схему проводки с задней стороны счетчика в линии, но результат совершенно отличается)!

Посылка включает в себя
1 x (4 в 1) DC 20A LCD комбинированный измеритель напряжения тока кВт-ч ватт
