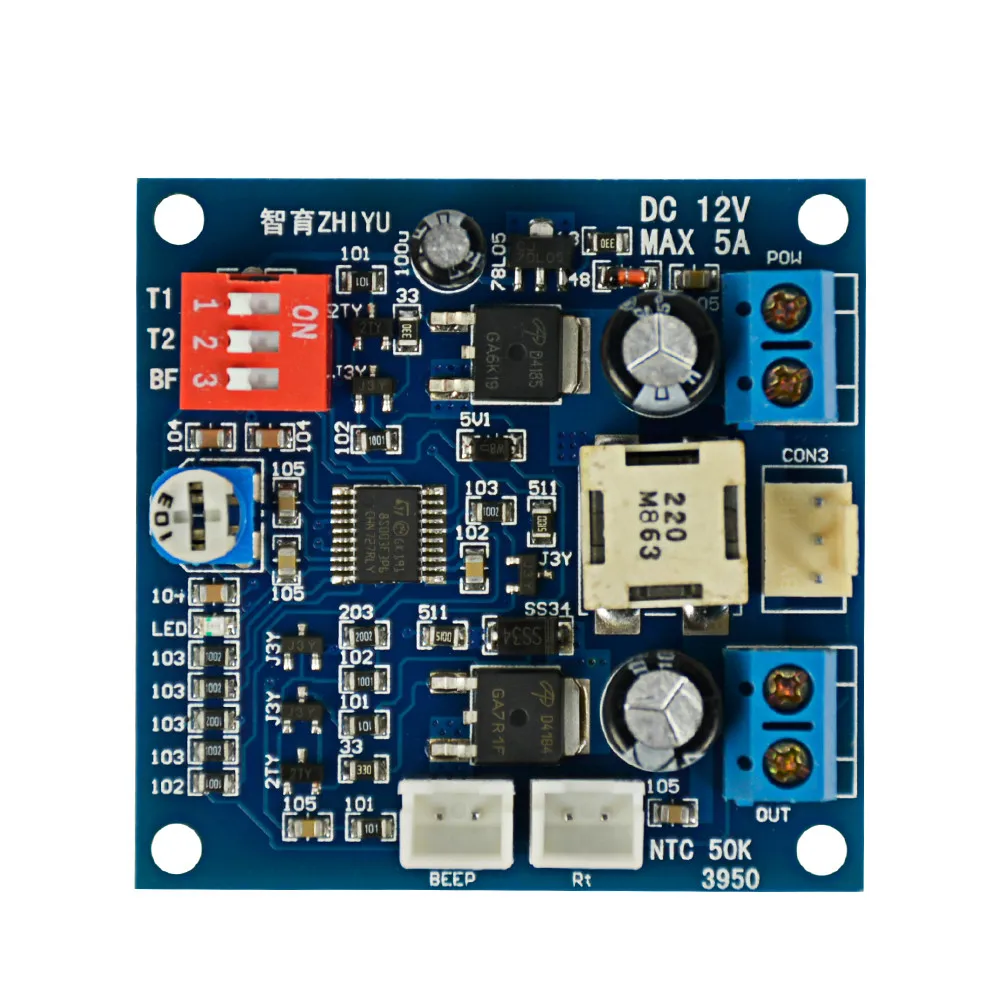

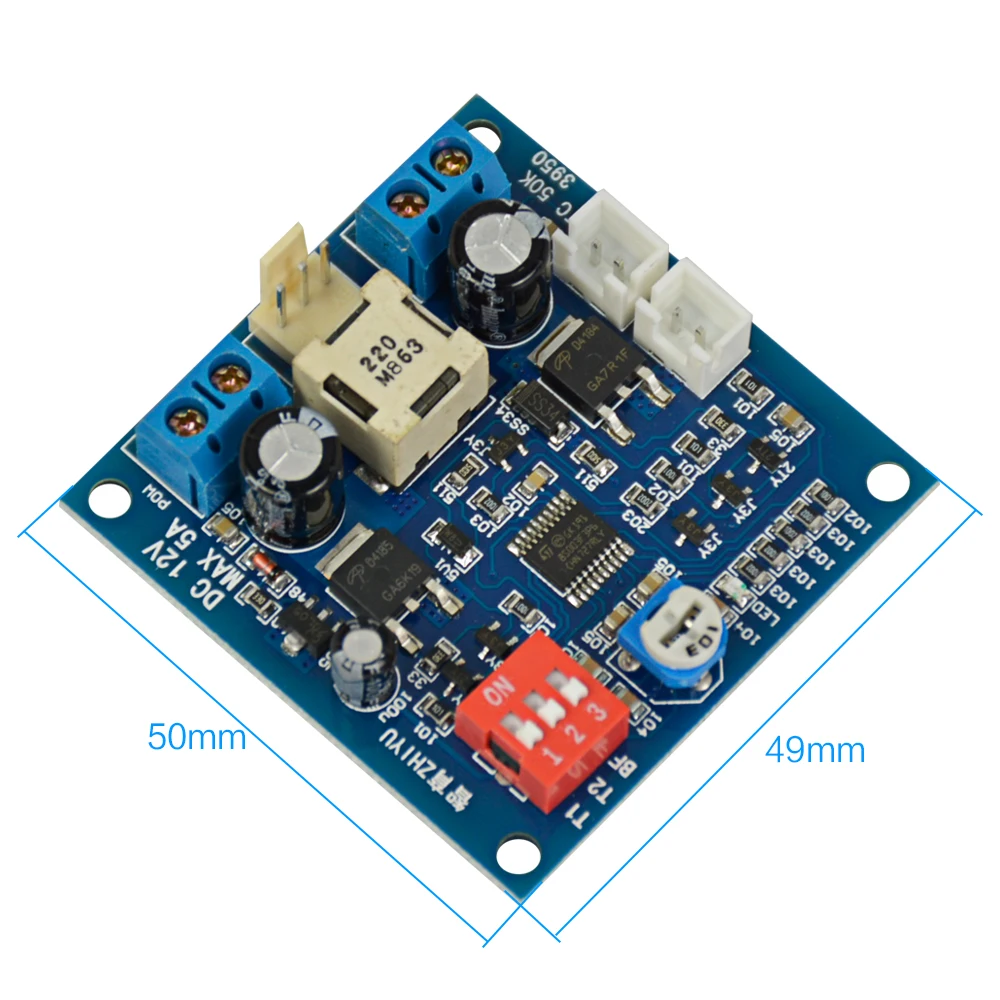

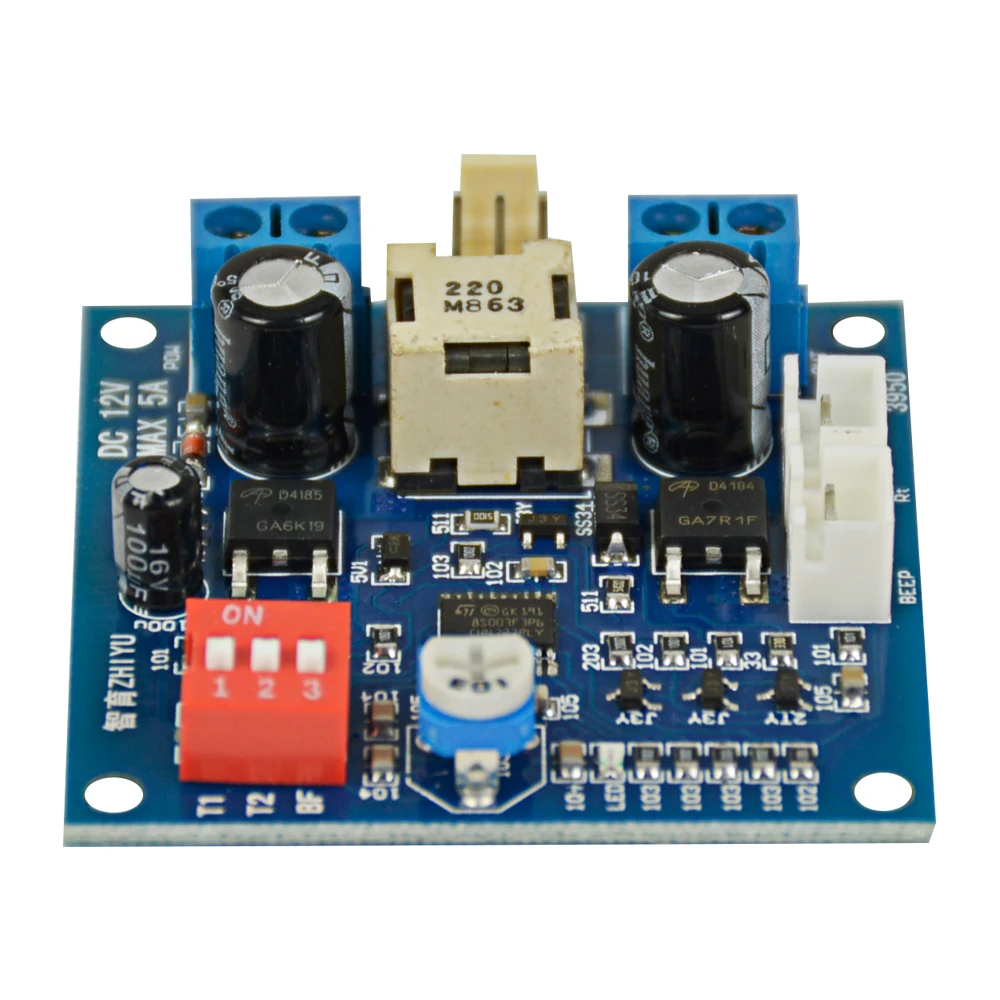

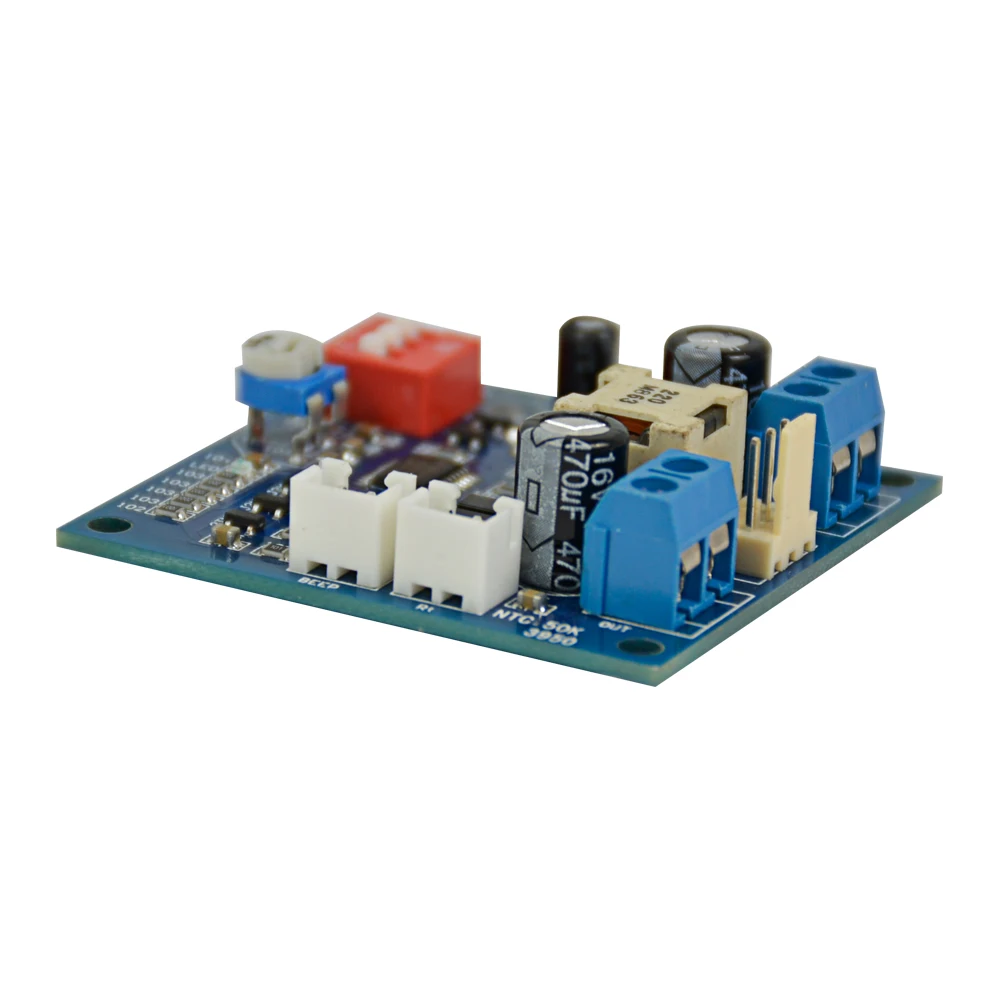

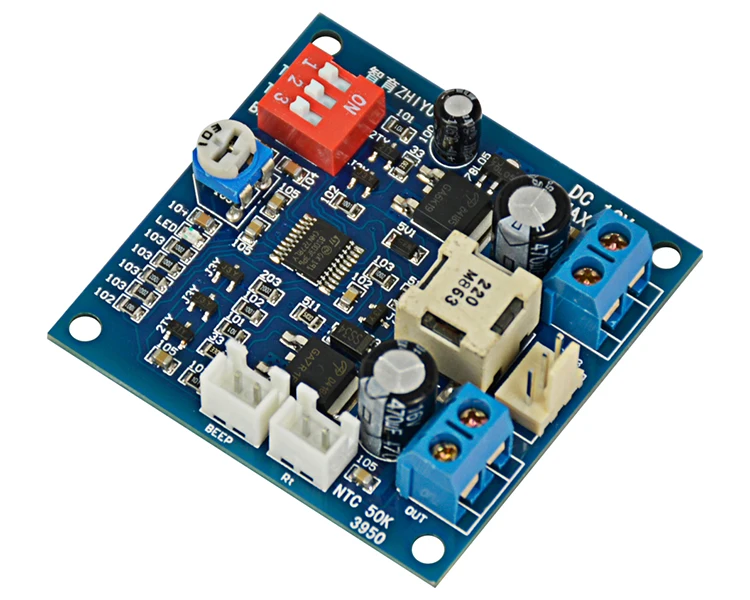

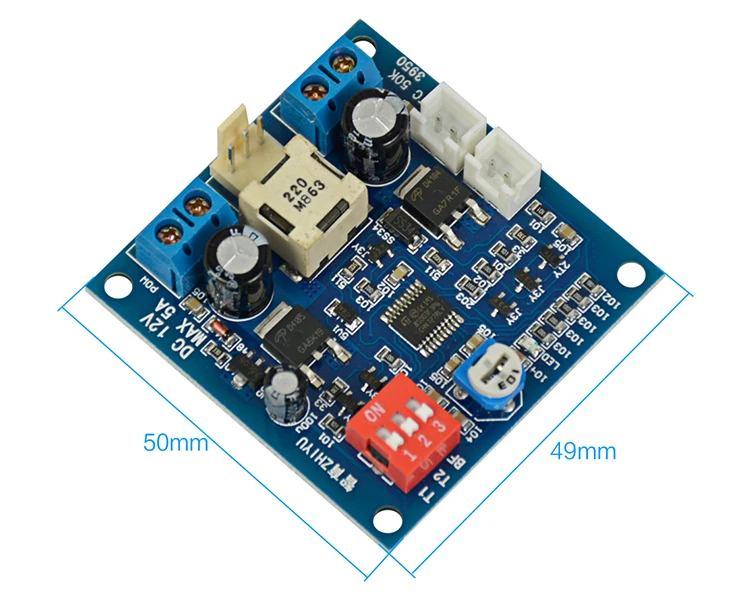

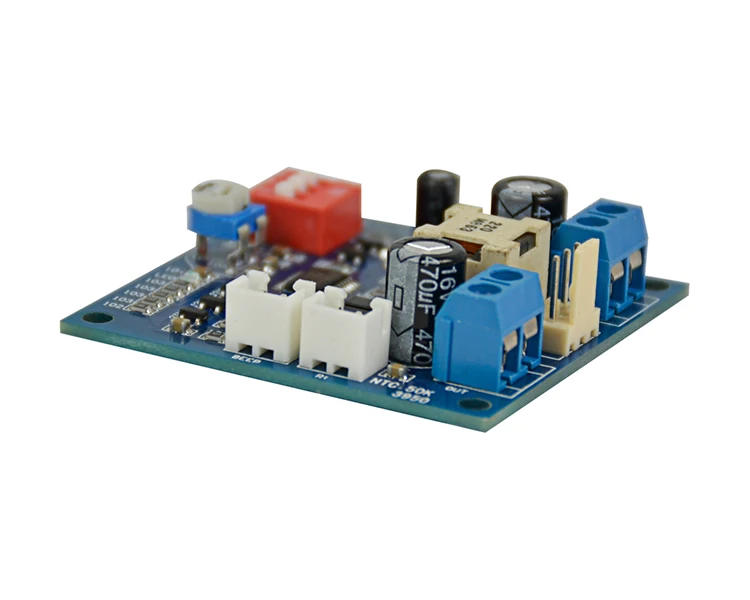

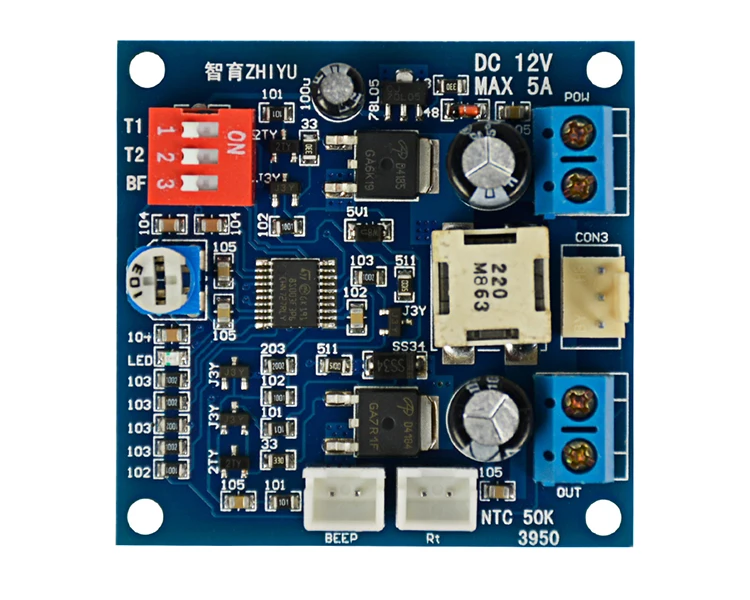

PWM вентилятор для ПК 12 в пост. Тока контроль температуры регулятор скорости макс.

PWM вентилятор для ПК 12 в пост. Тока контроль температуры регулятор скорости макс.

Напряжение источника питания: DC12V может работать безопасно между 9-14 в, не для автомобиля!

Ток поставки: в соответствии с общим током вентилятора, плата сама потребляет менее 0,1a

Диапазон регулировки выходного сигнала: 0%-100% от напряжения питания (можно выключить **)

Погрешность измерения температуры: в зависимости от погрешности температурного зонда, обычно 2-5% (с небольшой погрешностью угревого зонда 1-2 градуса Цельсия)

Максимальный непрерывный выходной ток: 5A

Максимальный выходной ток: 7А (3 минуты)

Эффективность: 93% (12 В вход 8 в 4A испытание на выходное состояние)

Порог скорости сигнализации: 450 +-50 об/мин (для 2-полюсного сигнального вентилятора)

2. Примечание

1. для повышения общей эффективности и полного выходного напряжения контроллер не подключен к системе обратной защиты и защиты от короткого замыкания, устройство питания может выдерживать кратковременный ток 40А, но если короткое замыкание на выходе приведет к повреждению пробоя силовой трубки, Пожалуйста, обратите внимание на установку рамы доски высотой не менее 5 мм, не просто двухсторонний клей непосредственно к металлической пластине.

2. Положительный и отрицательный источник питания не может быть подключен неправильно, выход не может быть коротким замыканием, не для автомобиля (напряжение дрожание серьезно)!

3. Когда ручное регулирование напряжения очень низкое или 0 В, это эквивалентно выключению вентилятора. Если Контроль температуры работает при выключении, выходное напряжение увеличивается линейно с температурой при достижении температуры ускорения, и вентилятор должен по крайней мере 3-5 В, фактическая температура ускорения (или температура поворота) после выключения вентилятора выше, чем температура ускорения в установленной температурной зоне, И это использование может привести к частому использованию вентилятора, когда источник тепла маленький старт и остановка приводит к температуре источника тепла, неожиданно высокой и низкой, внимание.

4. Более 97% общих вентиляторов являются 2-полюсными сигнальными вентиляторами, другие имеют 3-Полюсные и 4-полюсные сигнальные вентиляторы (редко видны). Для 2-полюсных сигналов ниже 450 об/мин, это эквивалентно менее 300 сигналу тревоги.

3. Особенности

1. использование синхронного преобразователя выпрямителя, высокая эффективность, высокая токовая работа не требует дополнительного теплоотвода, выход плавный постоянный ток (без импульса), конструкция прямого привода, никакого шума в любой рабочей точке.

2. Может поддерживать всех вентиляторов в пределах 12 В 5А, включая двигатель постоянного тока, водяной насос, лампочку и так далее. В соответствии с предпосылкой, не превышающей максимальный ток, несколько вентиляторов могут работать параллельно. Включение питания имеет мягкий старт.

3. Может быть отрегулирован путем поворота платы любым ручным контролем скорости.

4. с четырьмя температурными автоматическими регулировками скорости, заглушка в температурный зонд (приобретается отдельно) автоматически начнет действовать, работа по контролю температуры будет вручную скорректирована скорость для минимальной скорости работы, максимальная скорость составляет 12 В, температура зоны в середине скорости неполярных линейных изменений.

5. с каналом контроля работы, может поддерживать весь путь с помощью скоростной линии (например, трехпроводного вентилятора) остановить мониторинг тревоги, когда скорость ниже 450 поворотов звука и световой сигнализации.

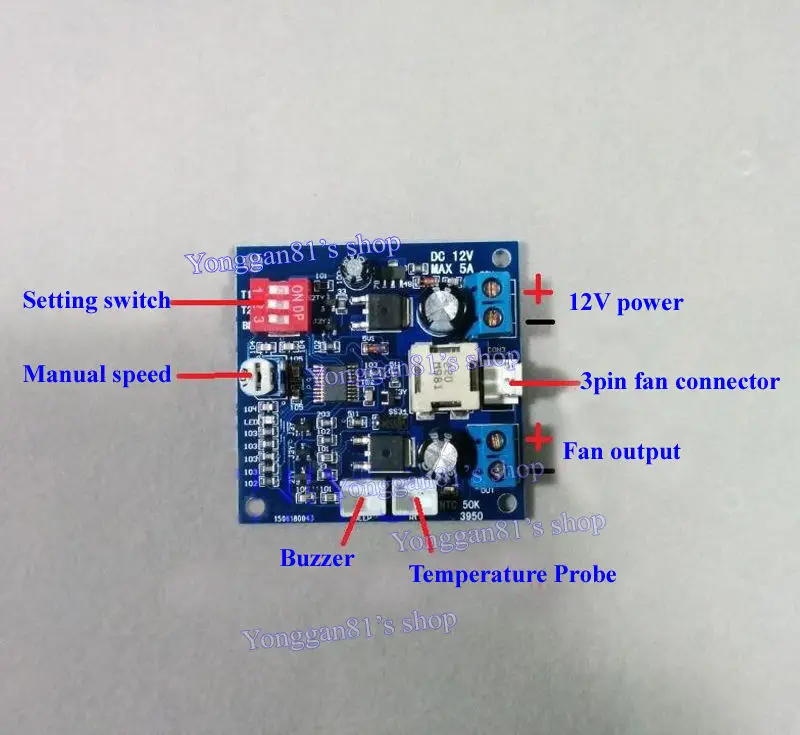

4. Инструкции по установке (Для повторного включения после каждой настройки)

Настройка Температуры: установить следующим образом:

Переключатель T1 переключатель T2 температура ускорения полная скорость температура

Скидка 35 ℃ 45 ℃

Скидка 40 ℃ 55 ℃

Скидка на 50 ℃ 70 ℃

На 60 ℃ 90 ℃

Стоп-сигнал: когда переключатель 3 находится в положении on, это для остановки сигнала тревоги. Пожалуйста, проверьте контролируемый трехпроводный вентилятор для положения трехпроводного вентилятора в середине выхода. Когда скорость вентилятора опускается ниже порога, он будет оповещаться до тех пор, пока скорость вентилятора не будет восстановлена. Не нужно останавливать функцию будильника, пожалуйста, выключите этот выключатель (без включения).

5. Упаковка

1 шт. ШИМ контроллер
