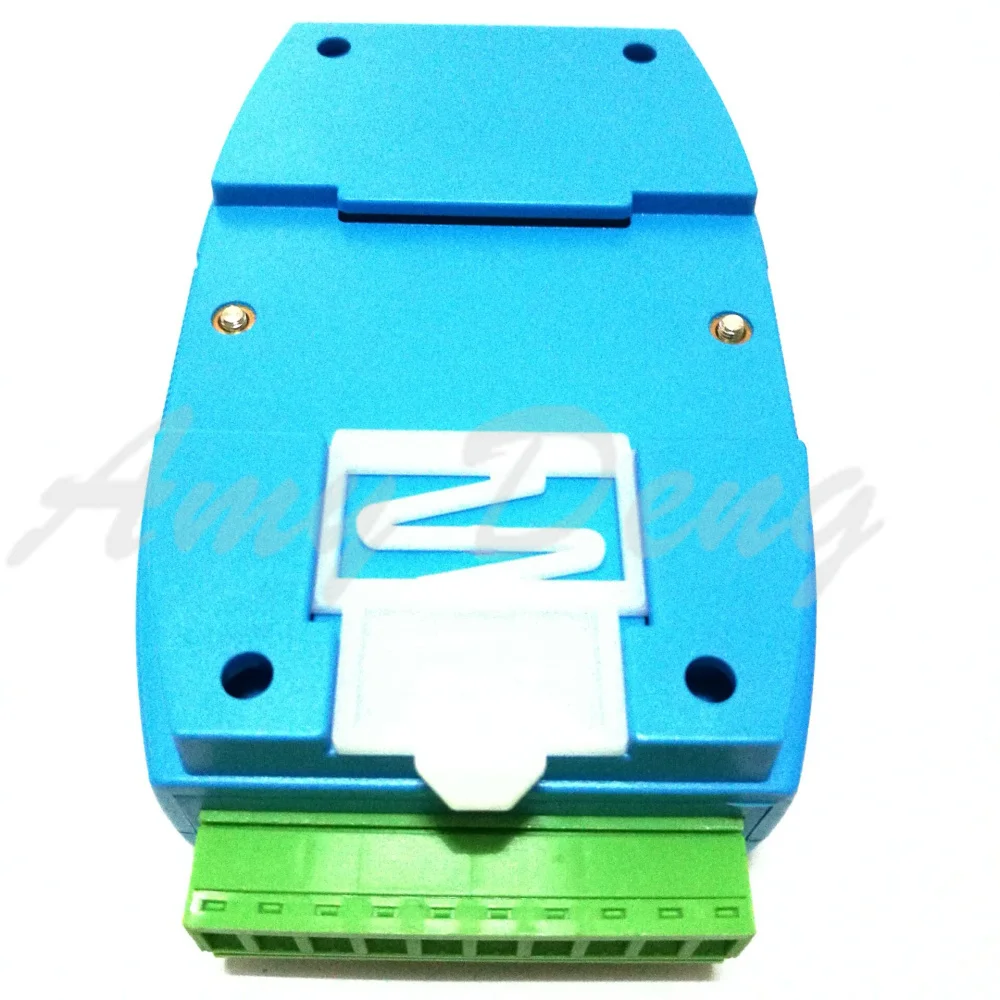

I. Обзор продукта

l 16Оптически изолированный цифровой выход (NPN транзистор открытый коллектор выход)

l Использование RS485 MODBUS RTU стандартной связи, сети и конфигурации программного обеспечения может быть, PLC, сенсорный экран и другие промышленные

l Со светодиодами состояния связи и выхода

l Коммуникационная цепь lightning, защита от помех

l Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах

l Обычная трехлетняя гарантия

Во-вторых, основные параметры

l 16 каналов цифрового выхода (NPN транзисторОткрытый коллекторВыход, 500 мА)

l Диапазон рабочих температур-20 ~ 70

l Внешний источник питания DC 9 V ~ 30 V/2 W

l 1500VDC защита изоляции

l Стандартная установка на din-рейку или винтовое крепление

l Размеры 125 × 73 × 35 мм

В-третьих, определение интерфейса

AVcc

Внешний вход питания положительный терминал

AGnd

Отрицательный внешний входной разъем питания

DO_01

Первый цифровой выход

DO_02

2 цифровых выхода

DO_03

3 цифровых выхода

DO_04

Цифровые выходы 4

DO_05

5 цифровых выходов

DO_06

6 цифровых выходов

DO_07

7 цифровых выходов

DO_08

Цифровые выходы

DO_09

9 цифровых выходов

DO_10

Первые 10 цифровых выходов

DO_11

Первые 11 цифровых выходов

DO_12

12 цифровых выходов

DO_13

13 цифровых выходов

DO_14

Первые 14 цифровых выходов

DO_15

15 цифровых выходов

DO_16

16 цифровых выходов

485A

RS485Сигнал A +

485B

RS485Сигнал B-

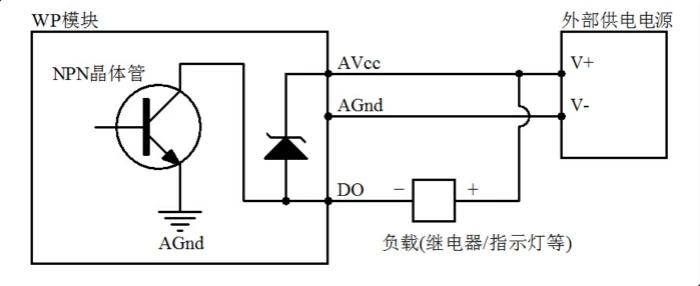

В-четвертых, схема применения цифрового выхода

В-пятых, инструкции по коммуникациям

1.Описание параметров связи (заводской по умолчанию): 9600, N, 8,1

Параметры

Объяснение

9600

Скорость передачи данных

N (Нет паритета)

Паритет

8

Бит данных

1

Стоп-бит

2.Команда управления цифровым выходным сигналом (управление s):

Отправка: 01 0F 00 00 00 10 02 21 86 7B D2 (Чехлы/шестигранные)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов 01-FE

0F

1

Функциональный код

0F-Напишите множество катушек

0000

2

Адреса катушки (тип 0x)

0000-Адрес запуска катушки

0010

2

Длина катушки записи

0010-Запись 16 катушек

02

1

Запись данных байтов

02-Запись двух байтов данных

2186

2

Запись данных

2186-Запись 16 катушек выходного состояния

7BD2

2

CRCКонтрольная сумма

Все предыдущие данные CRC контрольная сумма

Прием: 01 0F 00 00 00 10 54 07 (Чехлы/шестигранные)

Записанные данные «21», преобразуются в бинарный номер «00100001», слева направо соответственно 8 DO_08-DO_01 состояния цифрового выходного сигнала и записывают данные «86», преобразовано в 2 в номер системы «10000110», слева направо, соответственно, 8 DO_16-DO_09 состояния цифрового выходного сигнала, что DO_16, DO_11, DO_10, DO_06, DO_01 с выходом, никакой другой выходной модуль канала не получает правильную команду после совершения соответствующего действия в соответствии с командой команд и команд ответа назад к хосту, что указывает на успешную коммуникацию

3, Команды управления цифровым выходом (одиночное управление):

Отправка: 01 05 00 00 FF 00 8C 3A (Чехлы/шестигранные)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов 01-FE

05

1

Функциональный код

05-Одиночная катушка

0000

2

Адреса катушки (тип 0x)

0000-Цифровой выход (DO_01) Адрес катушки

0001-Цифровой выход (DO_02) Адрес катушки

0002-Цифровой выход (DO_03) Адрес катушки

0003-Цифровой выход (DO_04) Адрес катушки

0004-Цифровой выход (DO_05) Адрес катушки

0005-Цифровой выход (DO_06) Адрес катушки

0006-Цифровой выход (DO_07) Адрес катушки

0007-Цифровой выход (DO_08) Адрес катушки

0008-Цифровой выход (DO_09) Адрес катушки

0009-Цифровой выход (DO_10) Адрес катушки

000а-Цифровой выход (DO_11) Адрес катушки

000B-Цифровой выход (DO_12) Адрес катушки

000C-Цифровой выход (DO_13) Адрес катушки

000D-Цифровой выход (DO_14) Адрес катушки

000E-Цифровой выход (DO_15) Адрес катушки

000F-Цифровой выход (DO_16) Адрес катушки

FF00

2

Запись данных

FF00-Катушка открытая, 0000-Катушка закрыта

8C3A

2

CRCКонтрольная сумма

Все предыдущие данные CRC контрольная сумма

Прием: 01 05 00 00 FF 00 8C 3A (Чехлы/шестигранные)

После того, как модуль получит правильную команду, сделайте соответствующее действие в соответствии с командой и ответной командой обратно на хост, указав успешную коммуникацию

4.Команда цифрового выходного состояния:

Отправка: 01 01 00 00 00 10 3D C6 (Чехлы/шестигранные)

Данные

Байт

Описание данных

Примечание
