Предоставим руководство по эксплуатации модуля и по для компьютера,Пожалуйста, свяжитесь с владельцем, чтобы получить информацию после того, как покупатель сфотографировалИли на следующий URL для загрузки

Shwellpro.com/down/html/?9.html

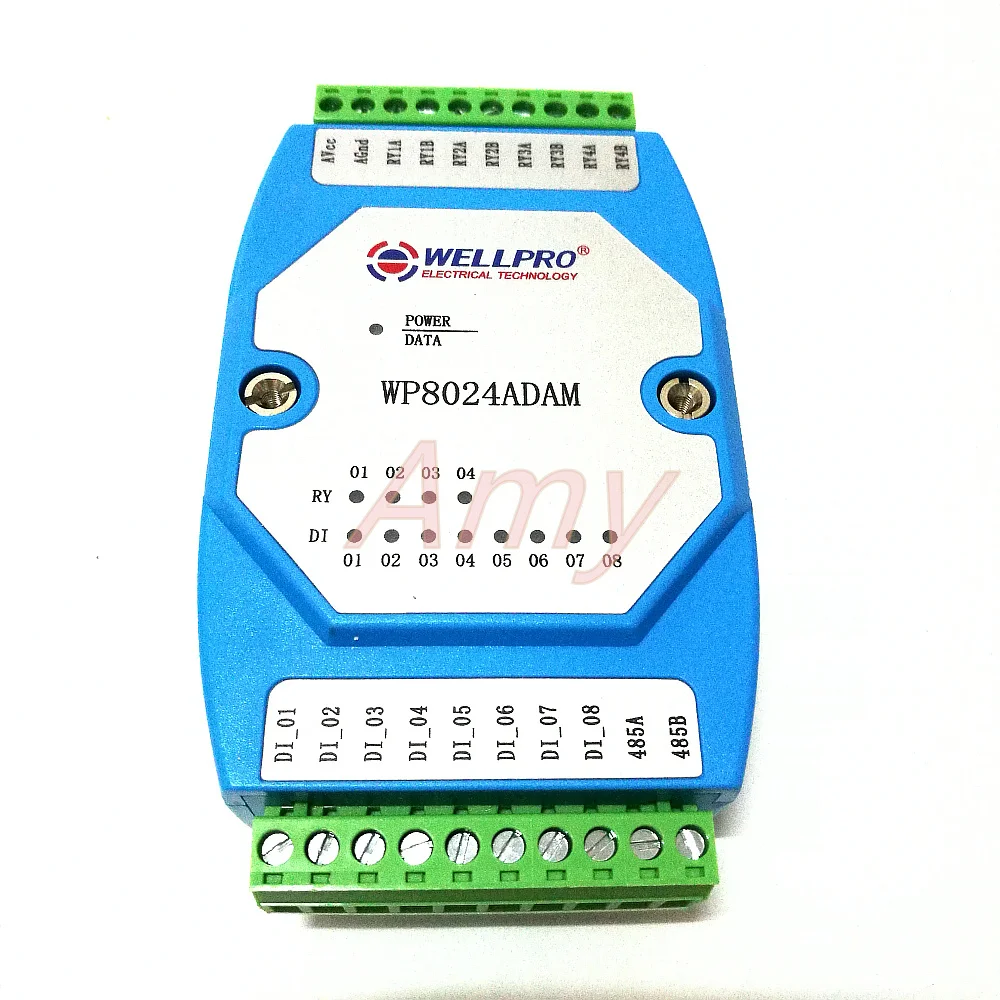

I. Обзор продукта

L 8Оптически изолированный цифровой вход и 4 Релейные выходы (SPST нормально разомкнутый SPST-1?

L Использование RS485 MODBUS RTU стандартного общения, сети и настройки программного обеспечения может быть, ПЛК, сенсорный экран и другие промышленные

L Со светодиодами связи, входа и выхода

L Цепь связи lightning, защита от помех

L Устройство для сбора и контроля сигнала может широко использоваться в промышленных приборах

L Нормальный три-годовая гарантия

Во-вторых, основные параметры

L 8 каналов цифрового ввода (активное низкое значение)

L Релейный выход4 канала (SPST)

L Релейная контактная емкость 2A / 250VAC 2A / 30VDC

L Диапазон рабочих температур-20 ~ 70

L Внешний источник питания постоянного тока 9 В ~ 30 В/5 Вт

L 1500VDC защита изоляции

L Стандартное монтажное или винтовое крепление на din-рейке

L Размеры 125 × 73 × 35 мм

В-третьих, определение интерфейса

AVcc

Внешний вход питания, положительный терминал

AGnd

Отрицательное внешнее входное напряжение, терминал

RY1A

Первый релейный выход, как правило, открывают контакт A

RY1B

Первый релейный выход, как правило, открывают контакты B

RY2A

Статьи 2 Релейные выходы нормально разомкнутый контакт с кем-либо

RY2B

Релейные выходы Article 2, как правило, открывают контакты B

RY3A

3 релейных выхода, как правило, открывают контакт A

RY3B

3 релейных выхода, как правило, открывают контакты B

RY4A

Релейные выходы Article 4, как правило, открывают контакт A

RY4B

Релейные выходы Article 4, как правило, открывают контакты B

DI_01

Первый цифровой вход

DI_02

2 цифровых входного сигнала

DI_03

3 цифровых входного сигнала

DI_04

Цифровые входы, 4 шт.

DI_05

5 цифровых входных сигналов

DI_06

6 цифровых входных сигналов

DI_07

7 цифровых входных сигналов

DI_08

Цифровые входы, 8 шт.

485A

RS485Сигнал A +

485B

RS485Сигнал в-режиме

В-четвертых, схема применения цифрового/релейного сигнала

1.Цифровой вход приложений

2.Реле Выход Применение

В-пятых, инструкции по связям

1.Описание параметров связи (заводская установка по умолчанию): 9600, N, 8,1

Параметры

Объяснение

9600

Скорость передачи данных

N (Нетчетности)

Паритет

8

Скорость передачи информации в

1

Стоп-бит

2, Команда сбора цифрового входного сигнала:

Отправка:01 02 00 00 00 08 79 CC(Чехлы/шестигранные)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Функция код

02-Прочитайте вход Биты

0000

2

Укажите адрес (1 тип)

0000-Укажите адрес запуска бит

0008

2

Длина входного бит для чтения

0008-Читает восемь входных бит

79CC

2

CRCКонтрольная

Все предыдущий данные CRC checksum

Получите:01 02 01 C220 19(Чехлы/шестигранные)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Функция код

02-Прочитайте вход Биты

01

1

Байт рассчитывать

Ввиде горшка 01-Чтение одного байта длины

C2

1

Считывать данные

C2-Режим считывания входных бит

2019

2

CRCКонтрольная

Все предыдущий данные CRC checksum

Считывать данные "C2", превращается в двоичные номер "11000010", слева направо, соответствующего состояния 8 цифровых входных сигналов DI_08-DI_01, что DI_08, DI_07, DI_02 вход переменного тока, без ввода другие каналы

3, Релейная Команда управления выходом (s control):

Отправка:01 0F 00 00 00 04 01 037E 97(Чехлы/шестигранные)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

0F

1

Функция код

0F-Напишите множество катушки

0000

2

Адреса катушек (тип 0x)

0000-Катушка начального адреса

0004

2

Напишите длина катушки
